Giá đỡ giấy cuộn có cơ chế bánh cóc (Ratcheting paper towel holder)

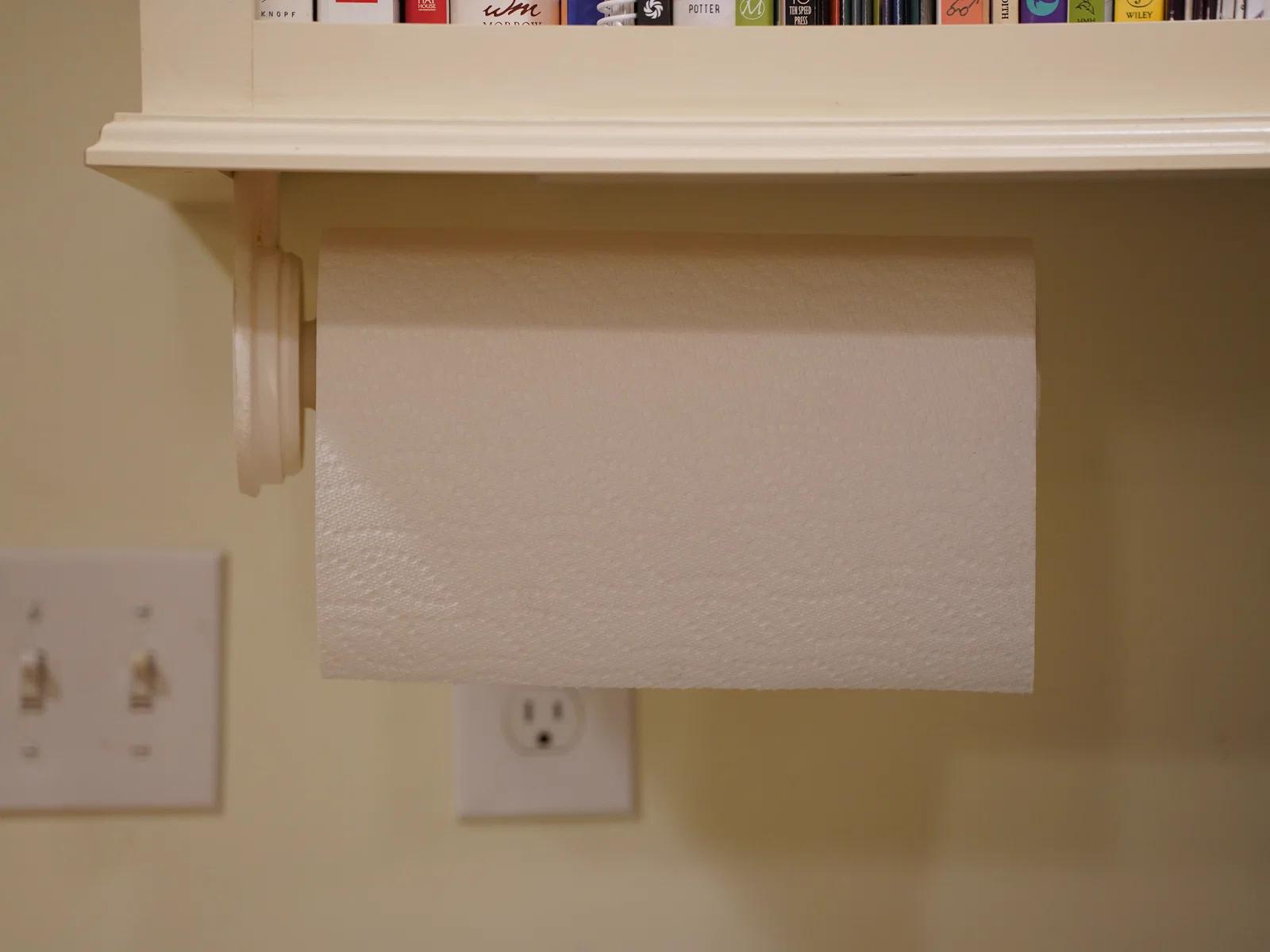

Giá đỡ giấy cuộn với cơ chế bánh cóc giúp bạn lấy từng tờ giấy một cách dễ dàng. Sản phẩm phù hợp với nhiều loại kích thước cuộn giấy khác nhau nhờ hệ thống lò xo linh hoạt. Lưu ý: Cần cân nhắc khi in vì thiết kế hiện tại vẫn còn độ ma sát khá cao.
Mô tả
CÁI NÀY HOẠT ĐỘNG KHÔNG ĐƯỢC MƯỢT MÀ LẮM. Chỉ nên in nếu bạn muốn thử nghiệm xem cơ chế hoạt động ra sao. Thiết kế hiện tại bị ma sát quá nhiều, cần thiết kế lại bằng cách sử dụng thêm vòng bi hoặc thứ gì đó tương tự.
In bằng nhựa PLA với 6 vách (walls) và 35-50% mật độ infill dạng gyroid.

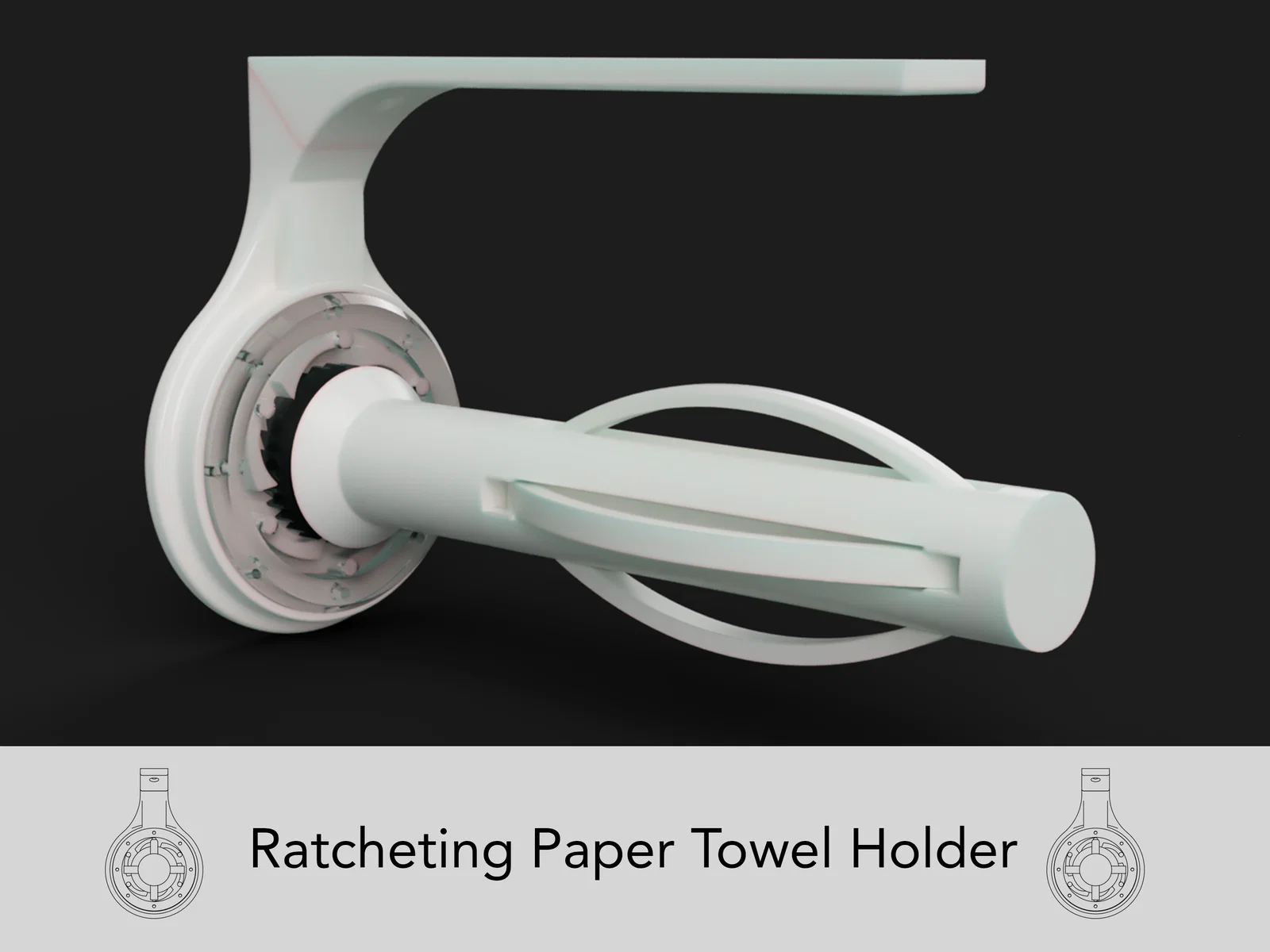

Cơ chế bánh cóc (ratchet) giúp lấy giấy cuộn từng tờ một.

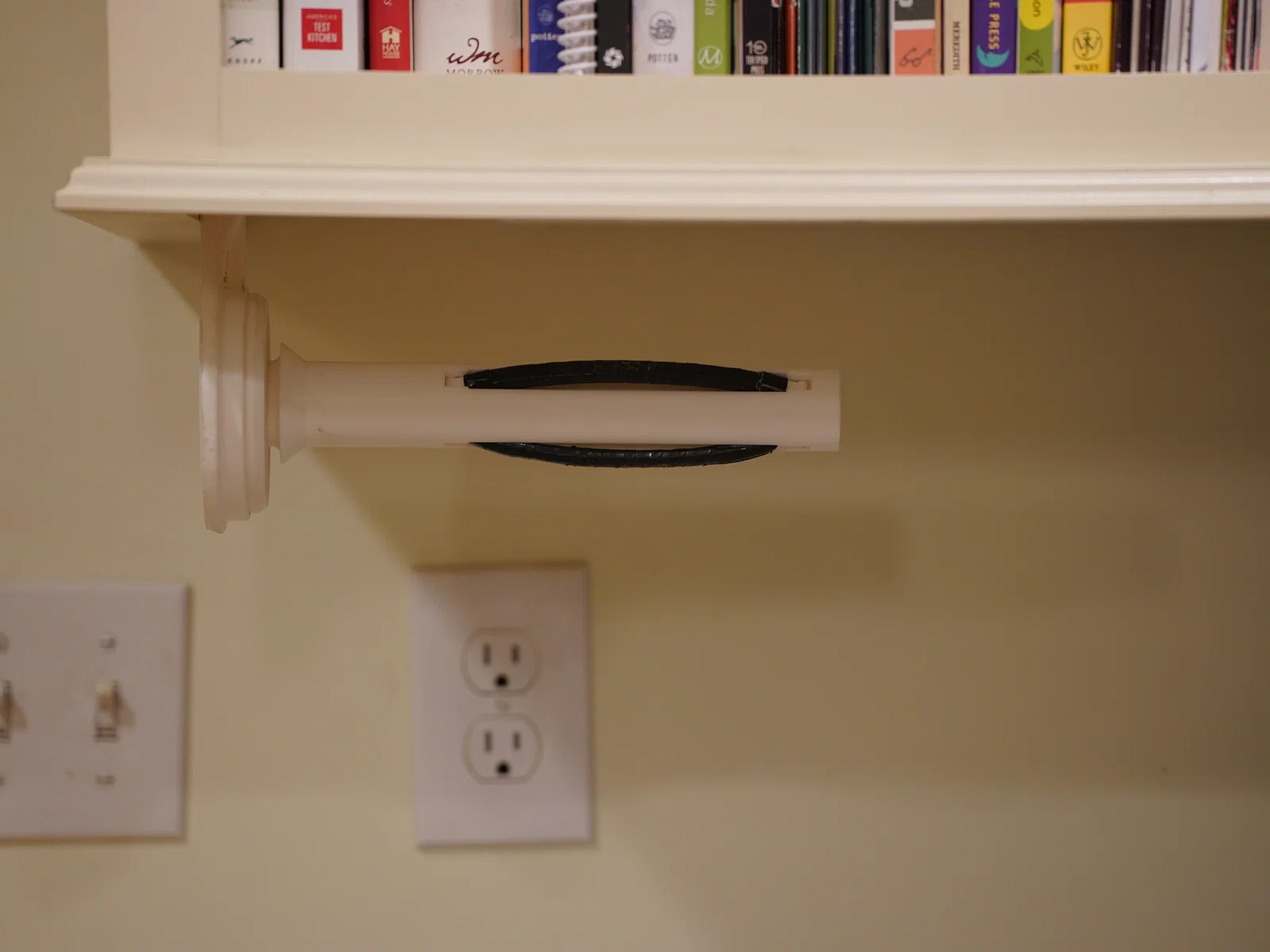

Các lò xo giúp giá đỡ phù hợp với nhiều kích thước cuộn giấy khác nhau.
Lực của bánh cóc có thể điều chỉnh bằng cách cắt bớt số lượng lò xo. Mặc định bản in có 6 lò xo, mình chỉ dùng 1 cái thôi.
Tổng khối lượng in cần khoảng 400-600g nhựa tùy vào thiết lập của bạn.
Hướng dẫn lắp ráp
- Nhấn nhiệt các đai ốc (heat inserts) 3mm vào chi tiết “PT-Holder-RatchetCover”.
- Dùng bu lông m3 để cố định phần bánh cóc vào “PT-Holder-HangerSide”.
- Gắn “PT-Holder-HangerSide” với “PT-Holder-HangerTop” rồi dùng các chốt để cố định mối nối.
- Bọc cao su hoặc vật liệu có độ bám vào các lò xo.
Vấn đề hiện tại:
Khi cuộn giấy gần hết, việc xoay giá đỡ trở nên khó khăn hơn rất nhiều.
