Gá canh chỉnh Red Framing Laser cho Falcon 2 22W

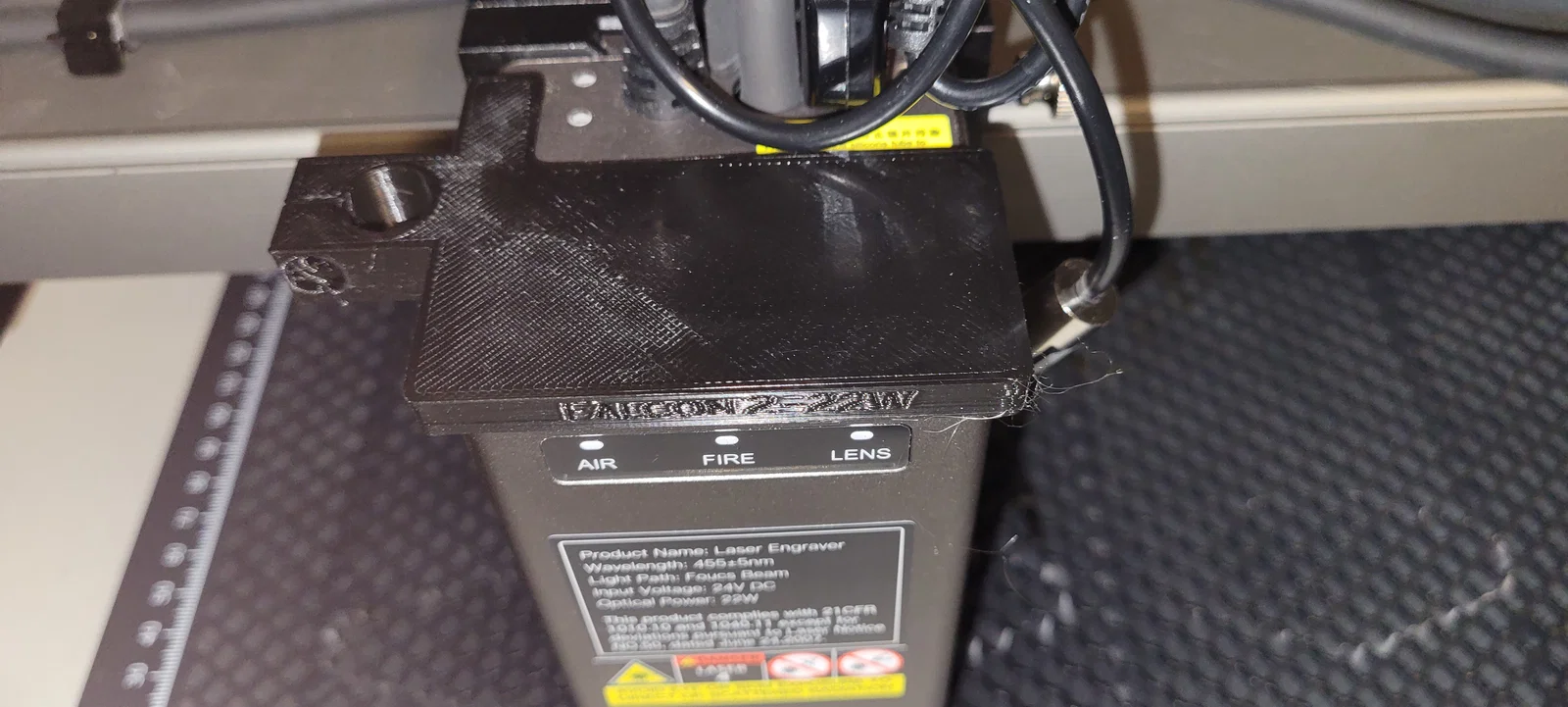

Món này sẽ giữ một red laser để giúp canh khung (frame) và căn chỉnh đồ bạn muốn khắc.

Mình dùng loại laser và dây nguồn này.

USB Adapter 650nm Red Laser Diode Module Focusable Dot Line Cross Beam 12 * 35mm Lighting 650M-100 (cross) https://a.co/d/6njvOqw

https://www.amazon.com/dp/B0BY2TSSJK?ref=ppx_yo2ov_dt_b_product_details&th=1

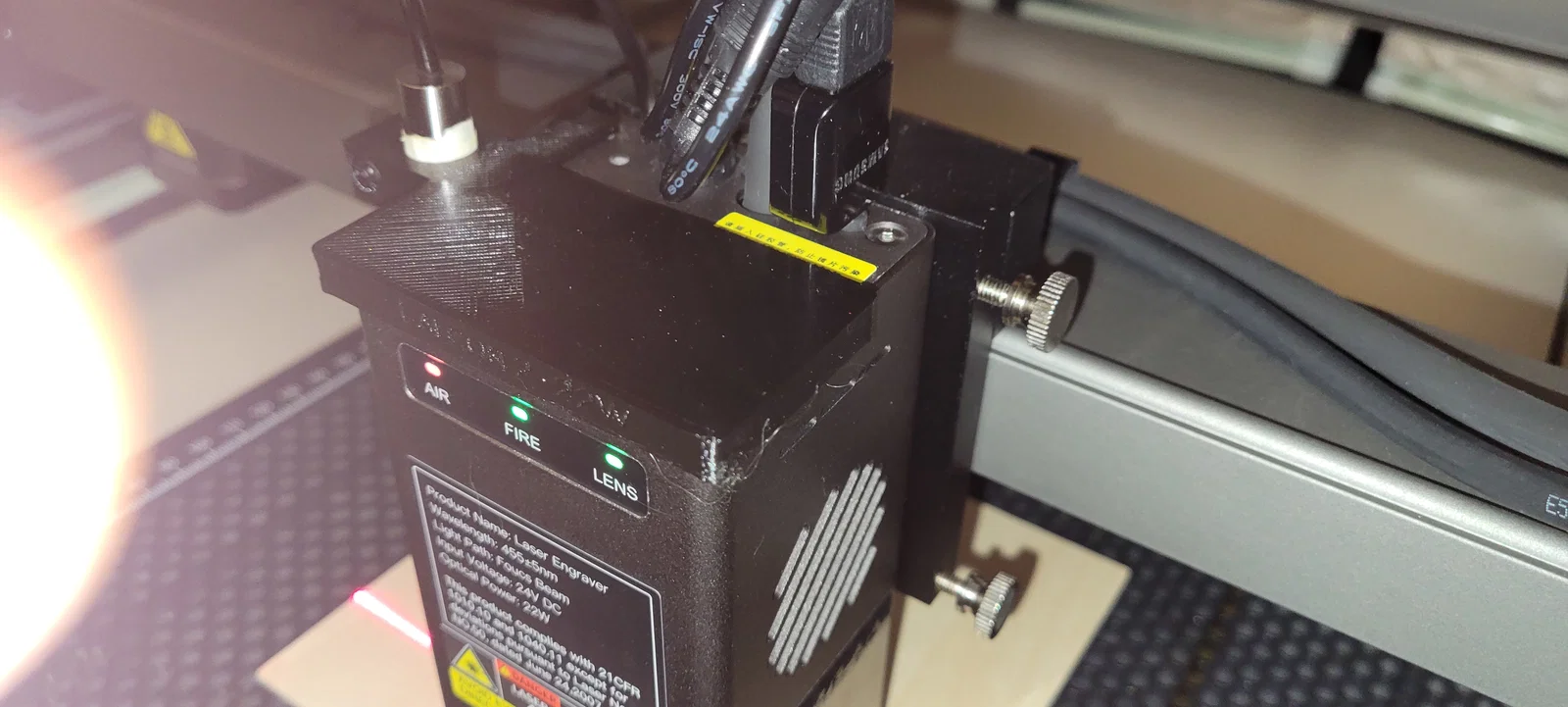

Mình cũng dùng cái adapter USBA sang USBC đi kèm máy engraver. Cắm nguồn vào cổng USBC trên module laser và dùng dây Velcro để bó gọn dây, tránh vướng vào các phần đang chuyển động.

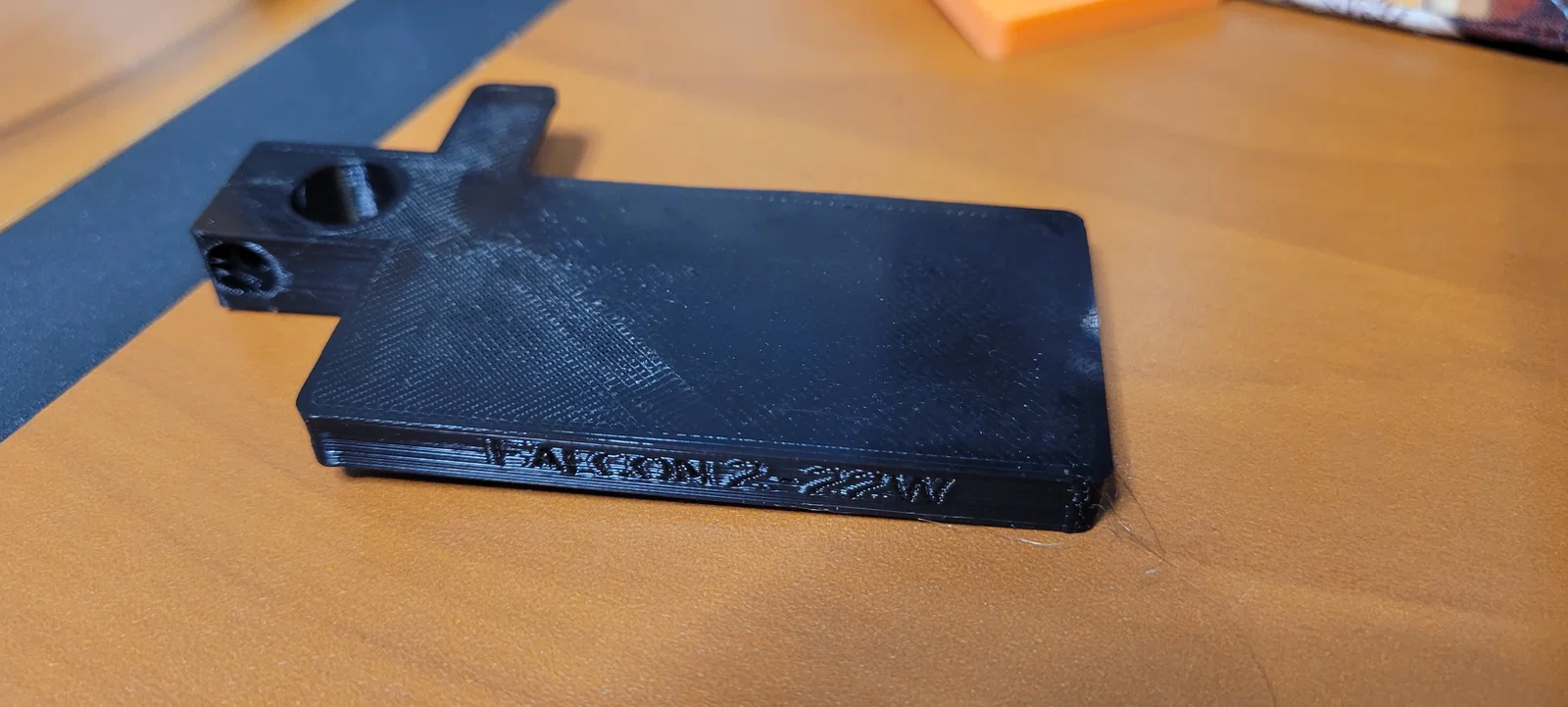

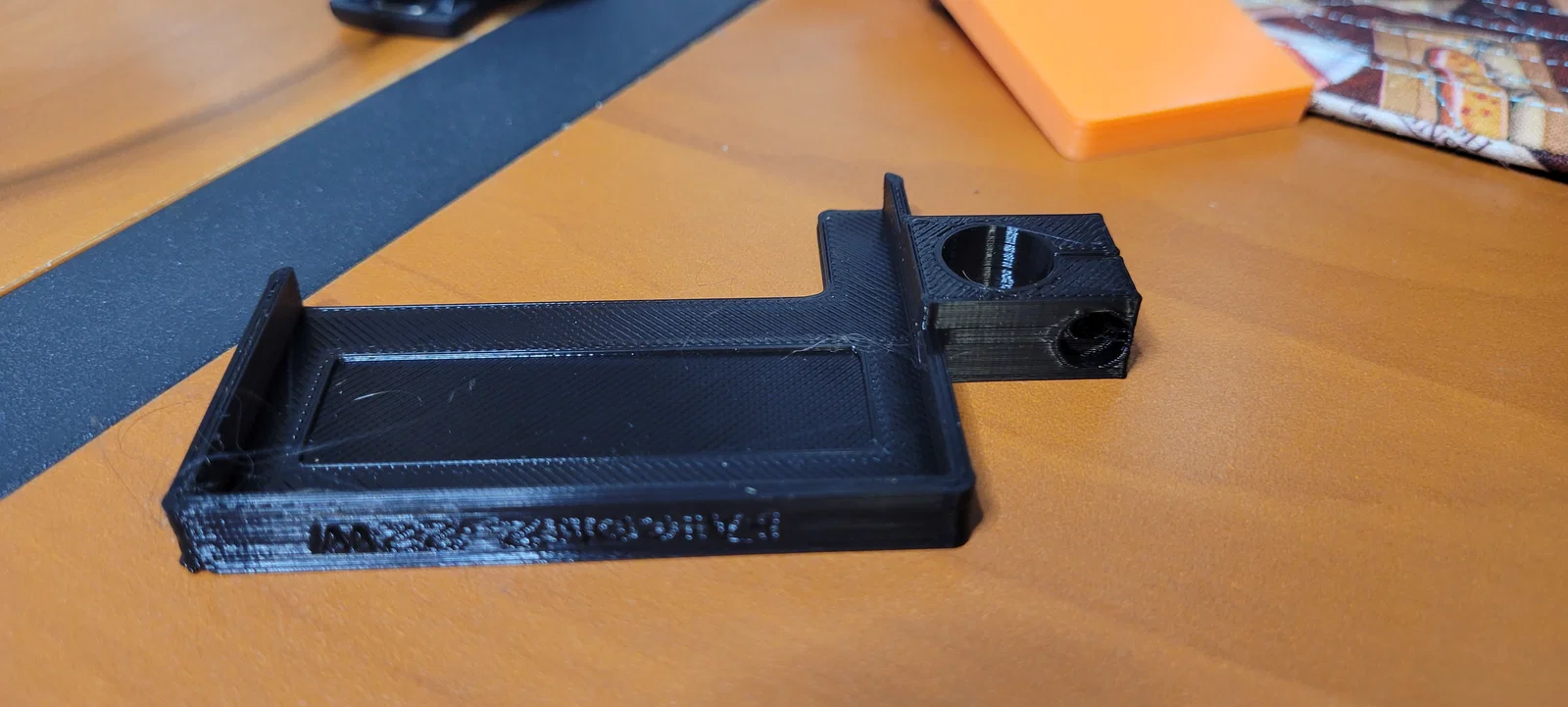

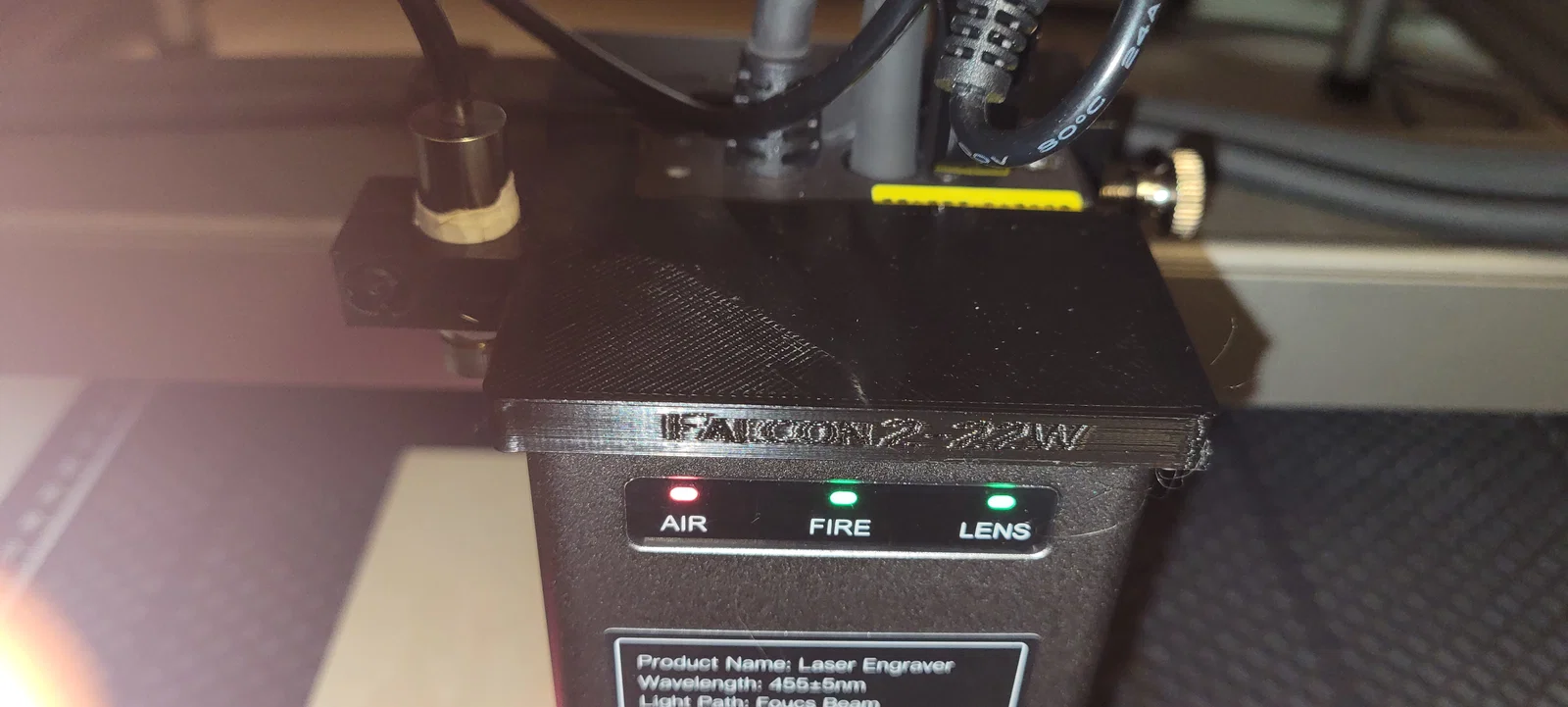

Cùm (clamp) giữ laser có lỗ cho bolt m3-16 hoặc m3-18 và 1 con tán (nut) m3.

Mình dùng size lỗ 11mm cho laser của mình và chêm thêm chút băng keo giấy (masking tape) để nó vừa khít, kẹp chắc hơn.

Thiết lập offset của mình là X -40.6mm và Y -10.51mm, nhưng bạn chắc sẽ muốn tự set theo máy của bạn, có thể lấy thông số của mình làm điểm bắt đầu.

Để tự tạo offset trong LightBurn, làm như sau:

1. Đưa laser lên trên vật liệu test, vẽ một hình vuông 20mm và chạy line đó với kiểu 4000mm/s và 25% power (không quan trọng lắm, chỉ cần tạo dấu). Nhớ frame sao cho còn chừa khoảng ~40mm về bên phải của hình vuông để bắn laser lần nữa.

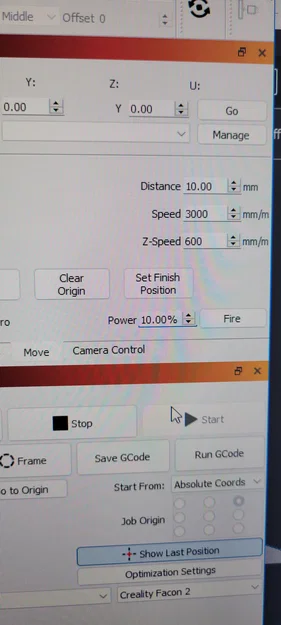

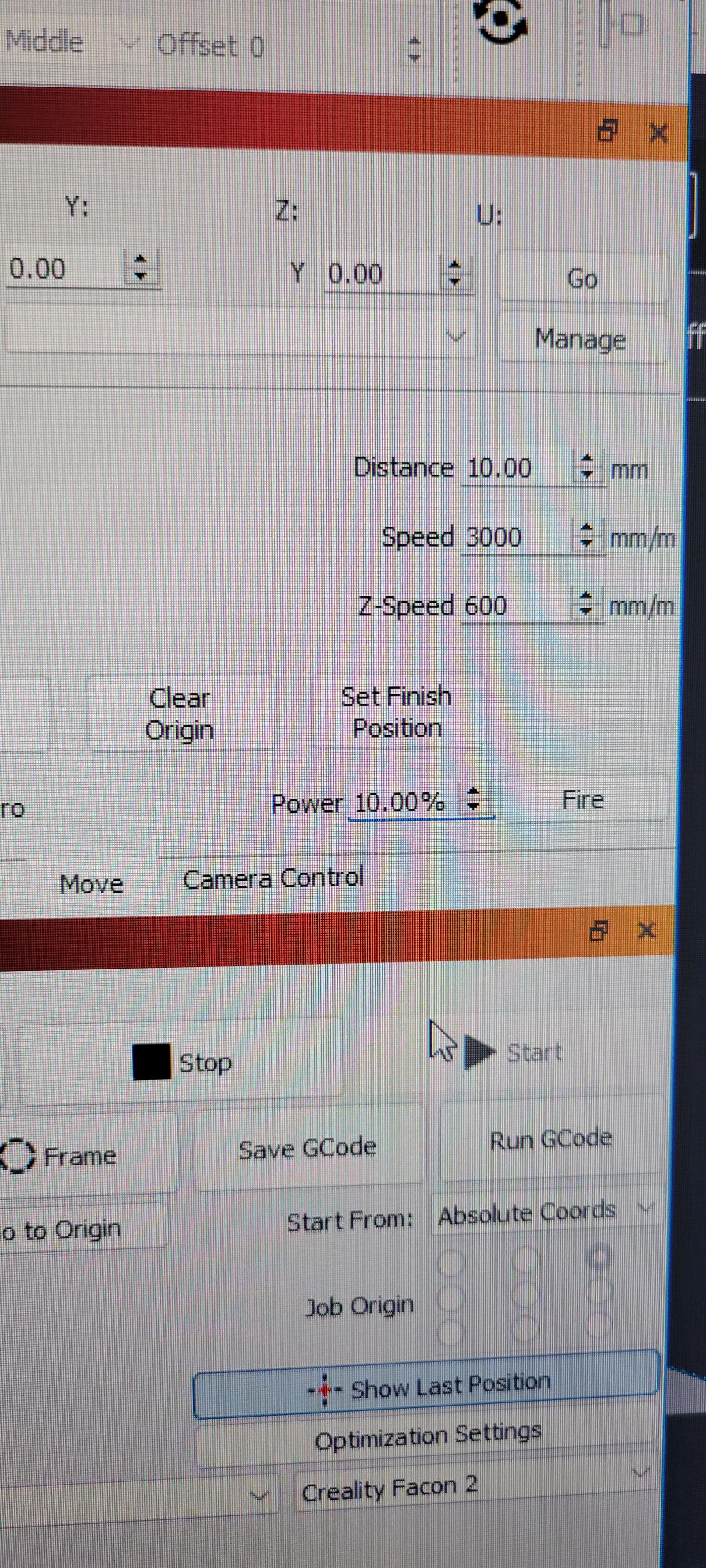

2. Sau khi vẽ xong hình vuông, đặt tâm red laser vào đúng điểm bắt đầu của hình vuông; với mình là góc dưới bên trái. Mở tab Move và set power 10%, rồi bấm Fire vài giây và bấm lại lần nữa để tắt.

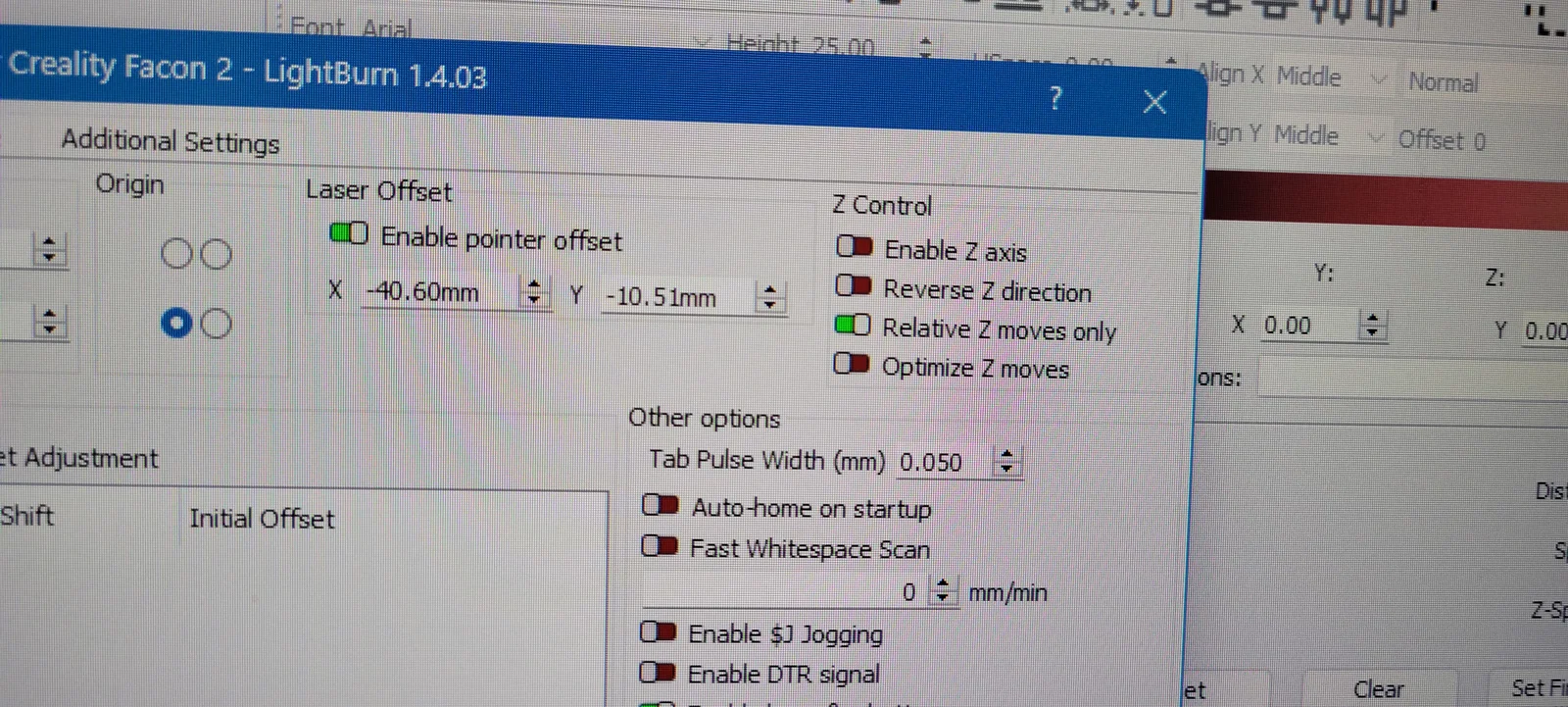

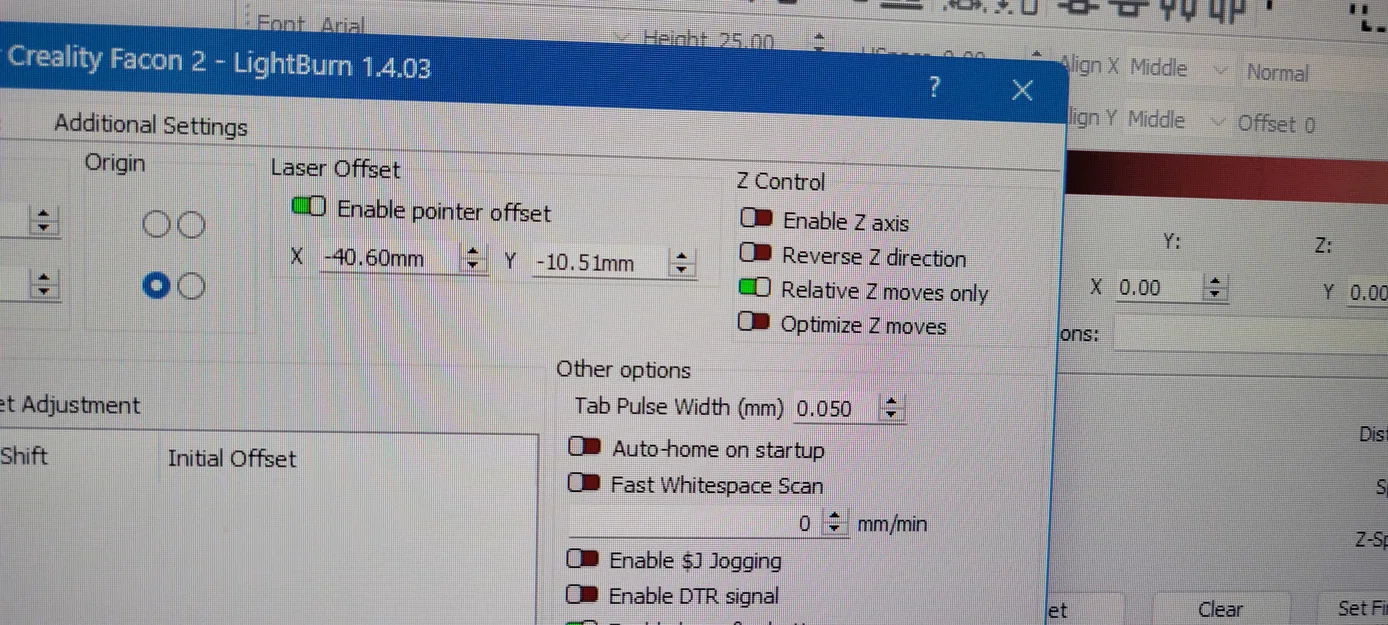

3. Bấm Edit rồi Device Settings, bật “Laser offset” và nhập thông số offset ở đây. Đo xem chấm đỏ lệch sang phải so với điểm bắt đầu hình vuông bao nhiêu (X), rồi đo xem chấm đỏ lệch lên trên so với điểm bắt đầu hình vuông bao nhiêu và nhập (Y). (Nếu bạn đang bật “Laser on when framing” thì có thể tắt đi, khỏi cần nữa.) Rồi bấm OK.

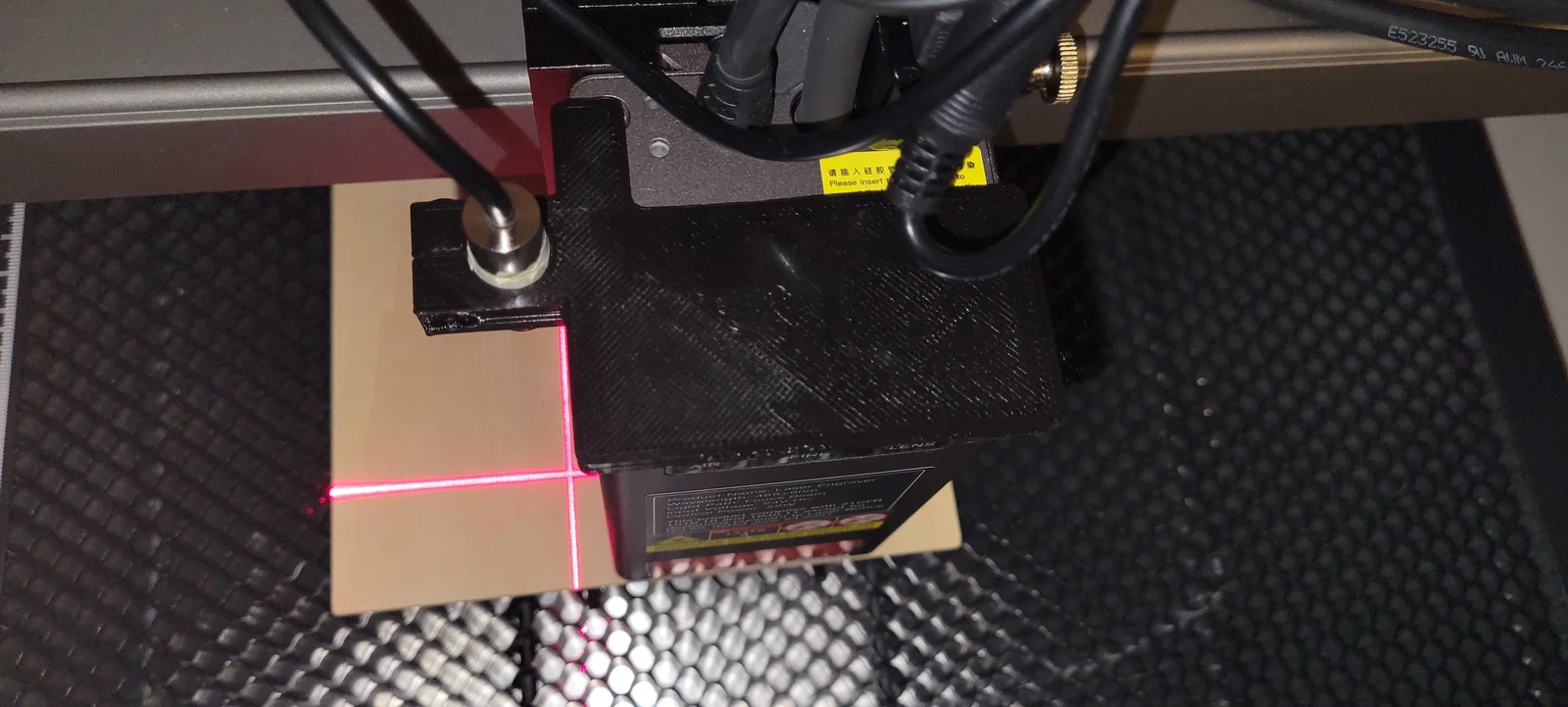

Vậy là bạn có thể bấm frame để laser canh khung cho lần khắc/cắt tiếp theo, rồi máy sẽ đưa laser về đúng điểm bắt đầu mà red laser đã chiếu khi bắt đầu chạy thật.

Gửi ảnh/thành phẩm (make) cho mình với và cho mình biết bạn dùng có ổn không nha!

Mình có thêm một phiên bản với offset X -40.6mm và Y 0mm để trục Y thẳng hàng với đường cắt của laser.
