Đầu hút bụi in 3D “AirTip” 1-1/2–2-1/4in gắn máy hút bụi ướt/khô

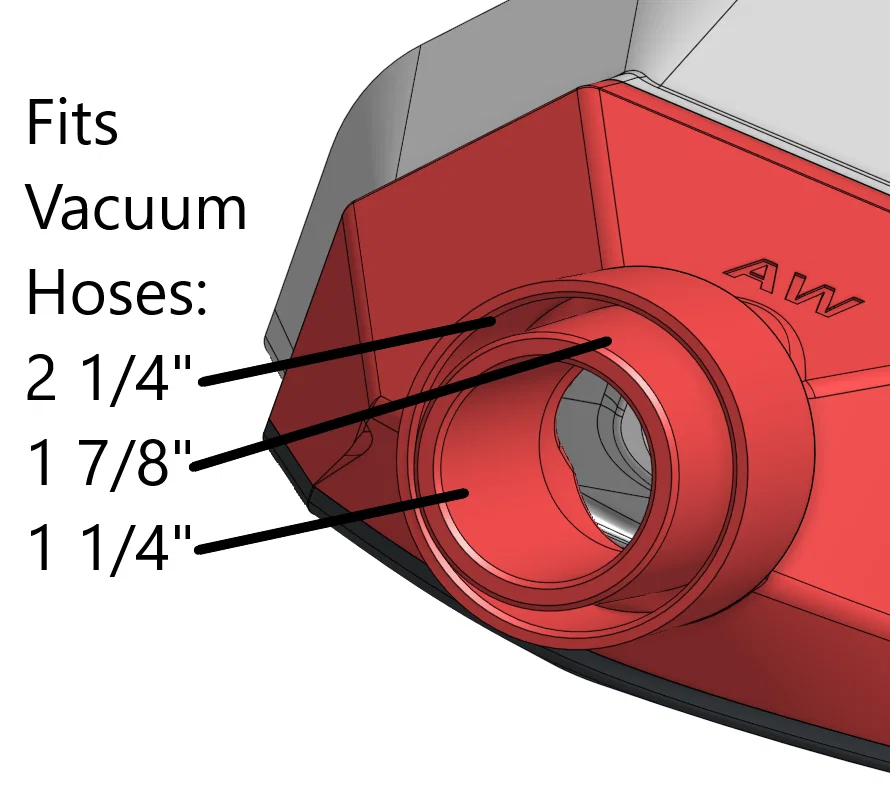

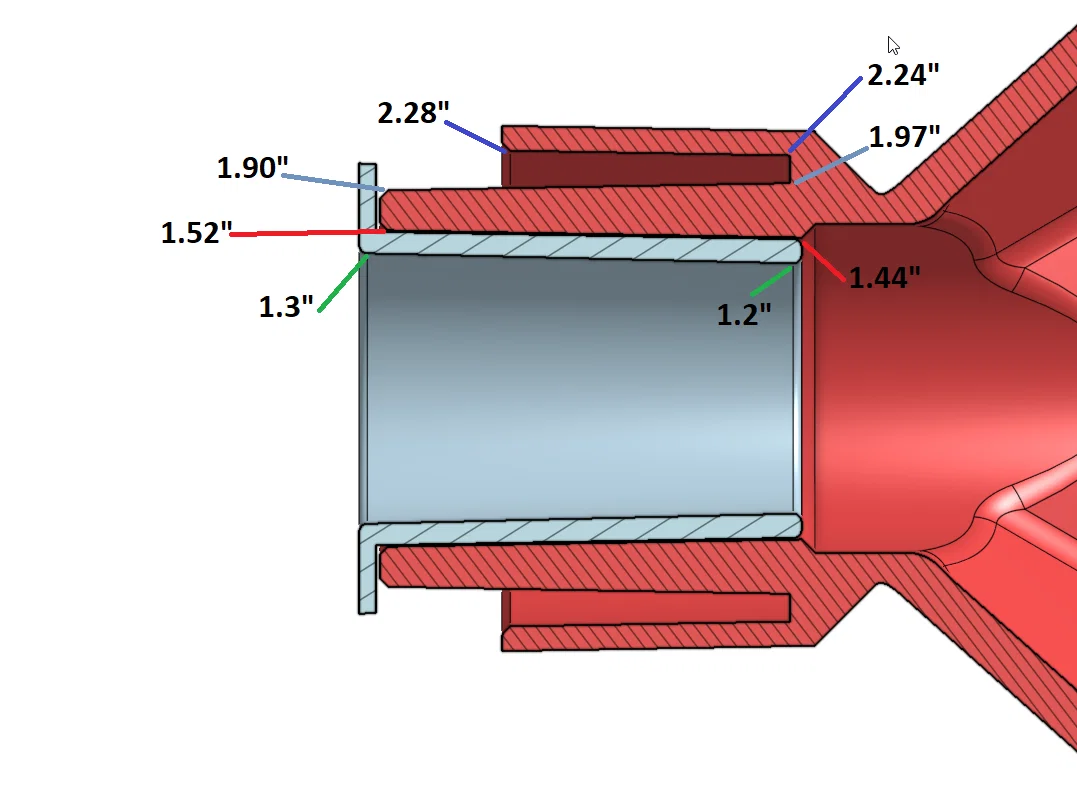

cập nhật 11-17-23: Mình đã thêm một adapter để bộ hút bụi gắn vừa với ống hút bụi nhỏ hơn cỡ 1 - 1/4", và thêm một hình có liệt kê đường kính ở các vị trí khác nhau trên collector để mọi người canh fit chuẩn hơn.

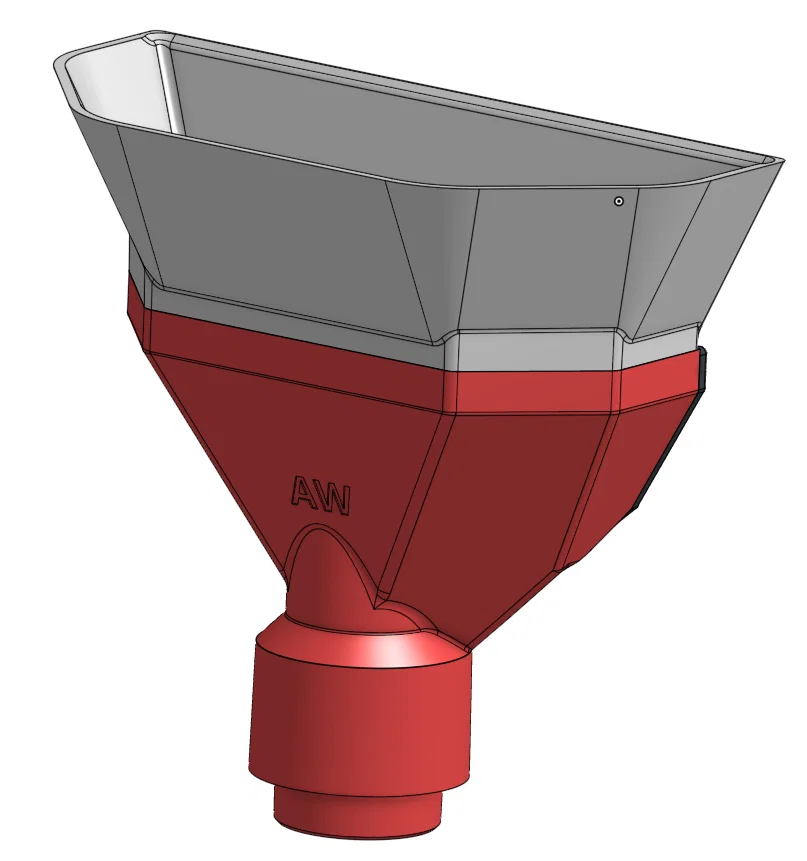

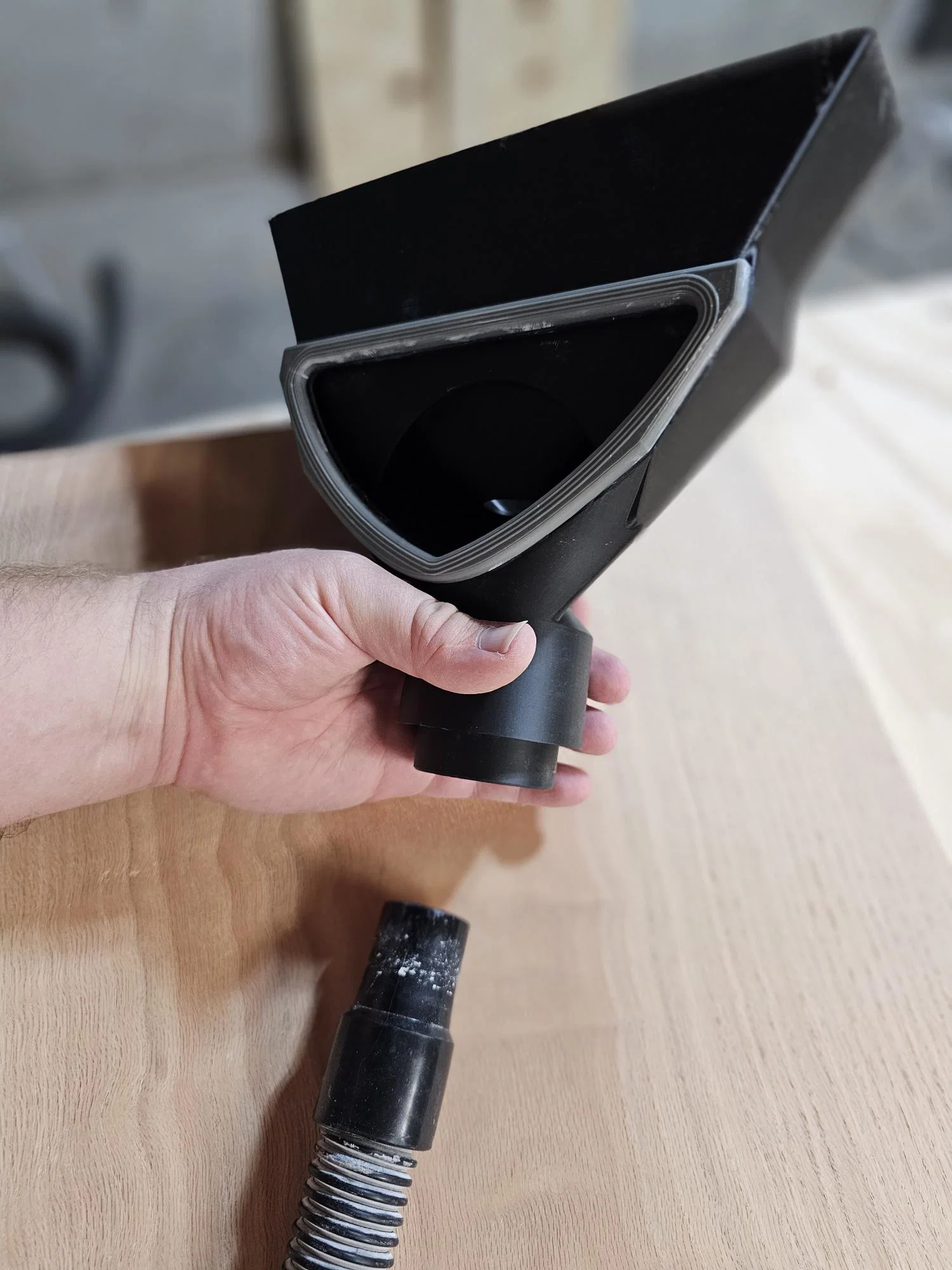

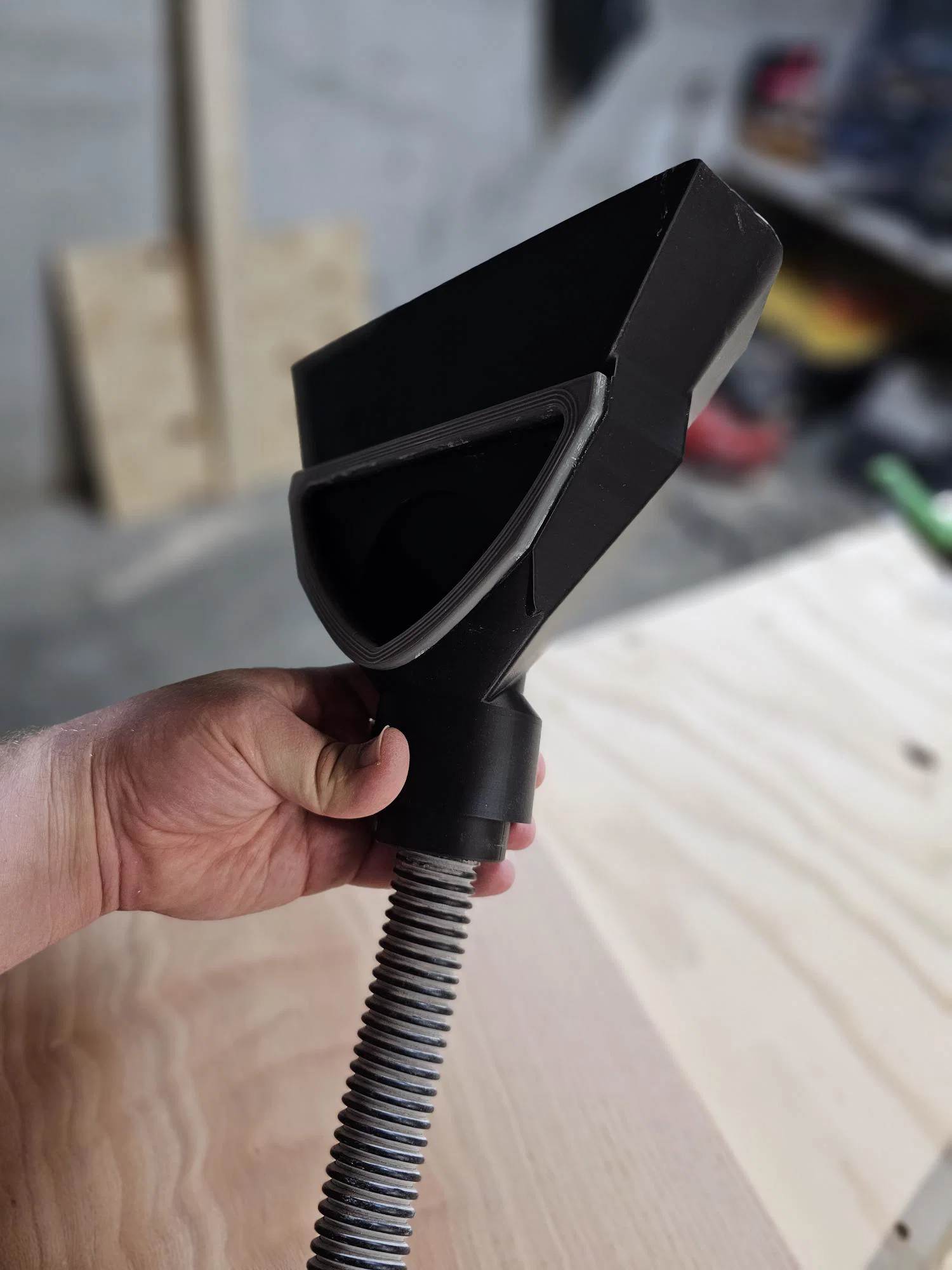

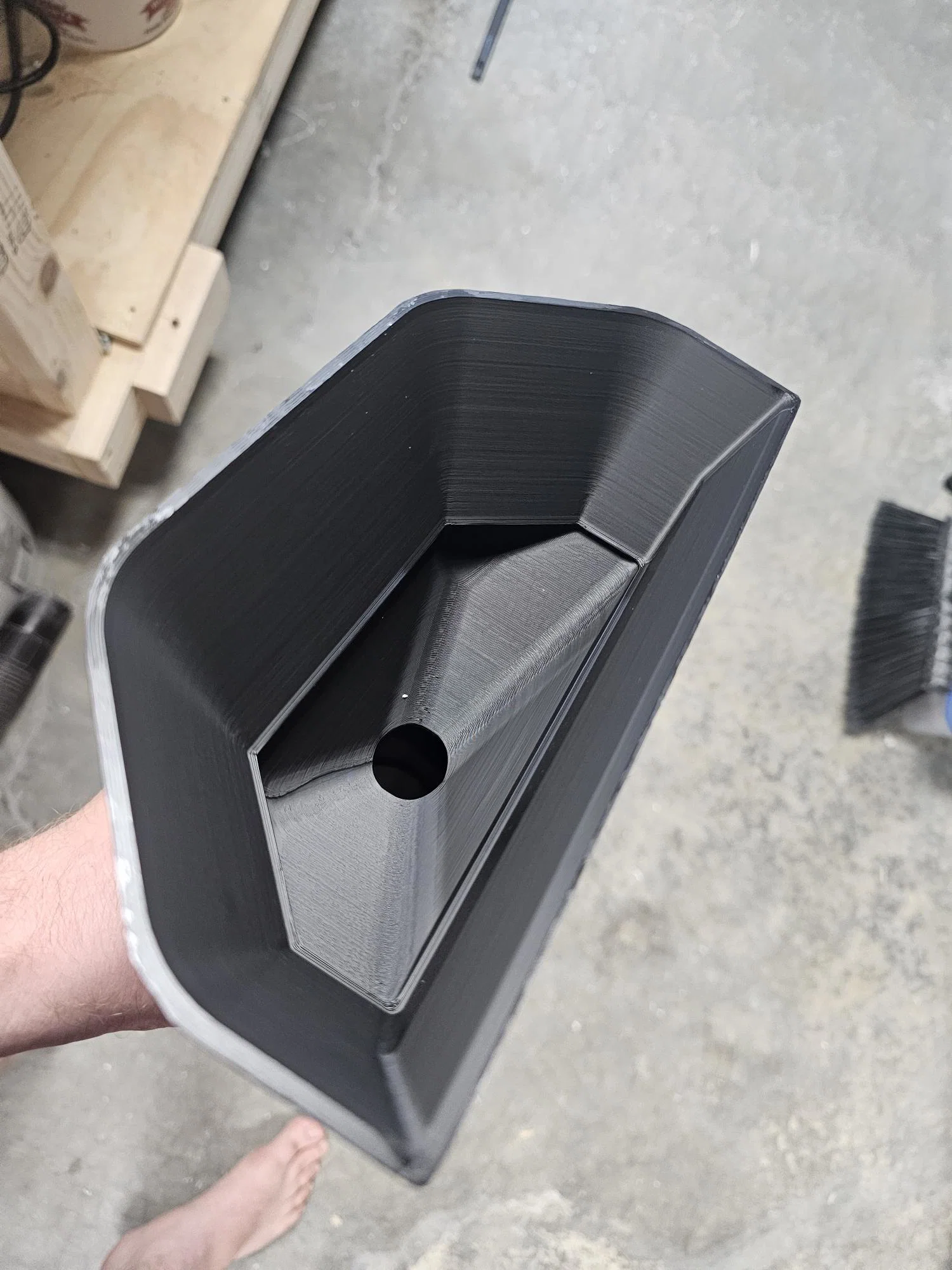

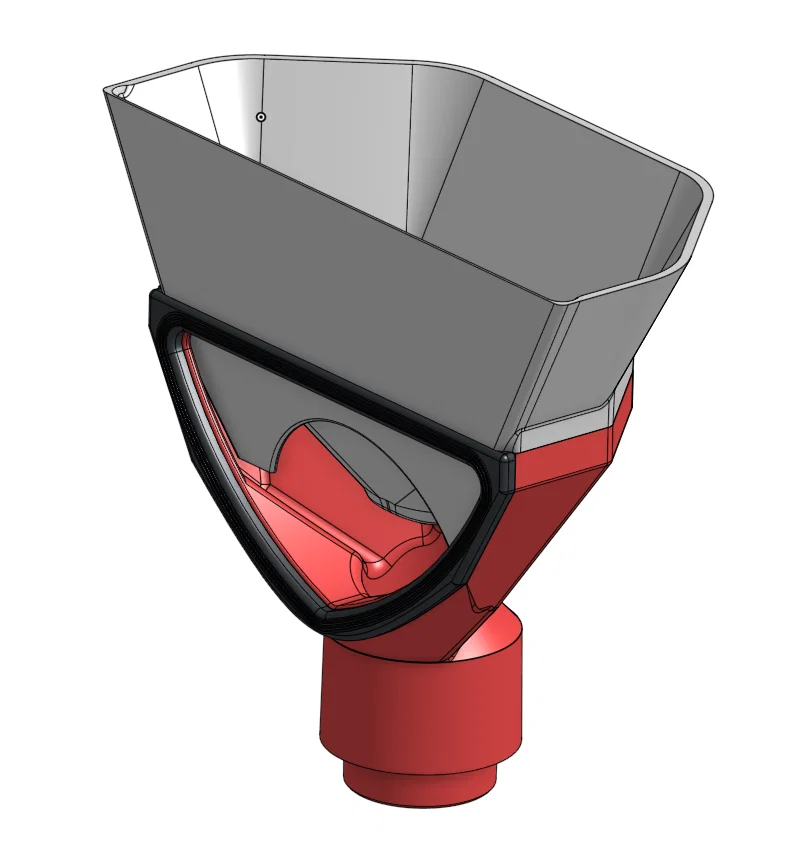

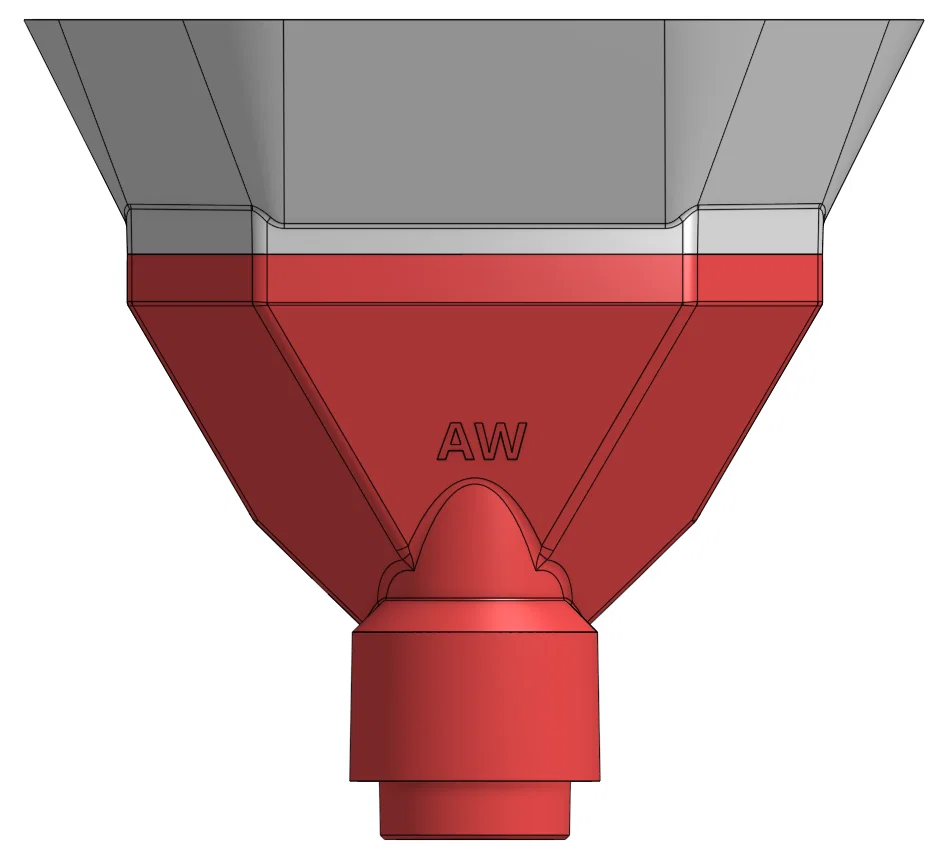

Thay vì tốn $50+ mua Air Tip của Milwaukee mà vẫn để lại vệt “bóng bụi” trên tường, mình quyết định tự làm một đầu hút gom bụi áp sát bề mặt phẳng (ngang và dọc), có thể in 3D không cần support, dùng PLA/ABS cho phần thân chính và một ron (gasket) TPU để dán cố định.

Mình thiết kế để fit với ống hút vacuum có OD 1-1/2, OD 1-7/8", và OD 2.25" (cho máy craftsman shop vac của mình), nhưng hoàn toàn có thể làm thêm adapter để fit bất kỳ cỡ ống nào (2.5", 4", v.v.).

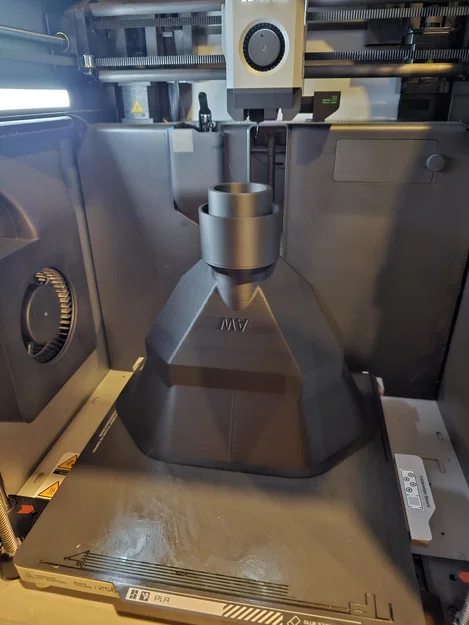

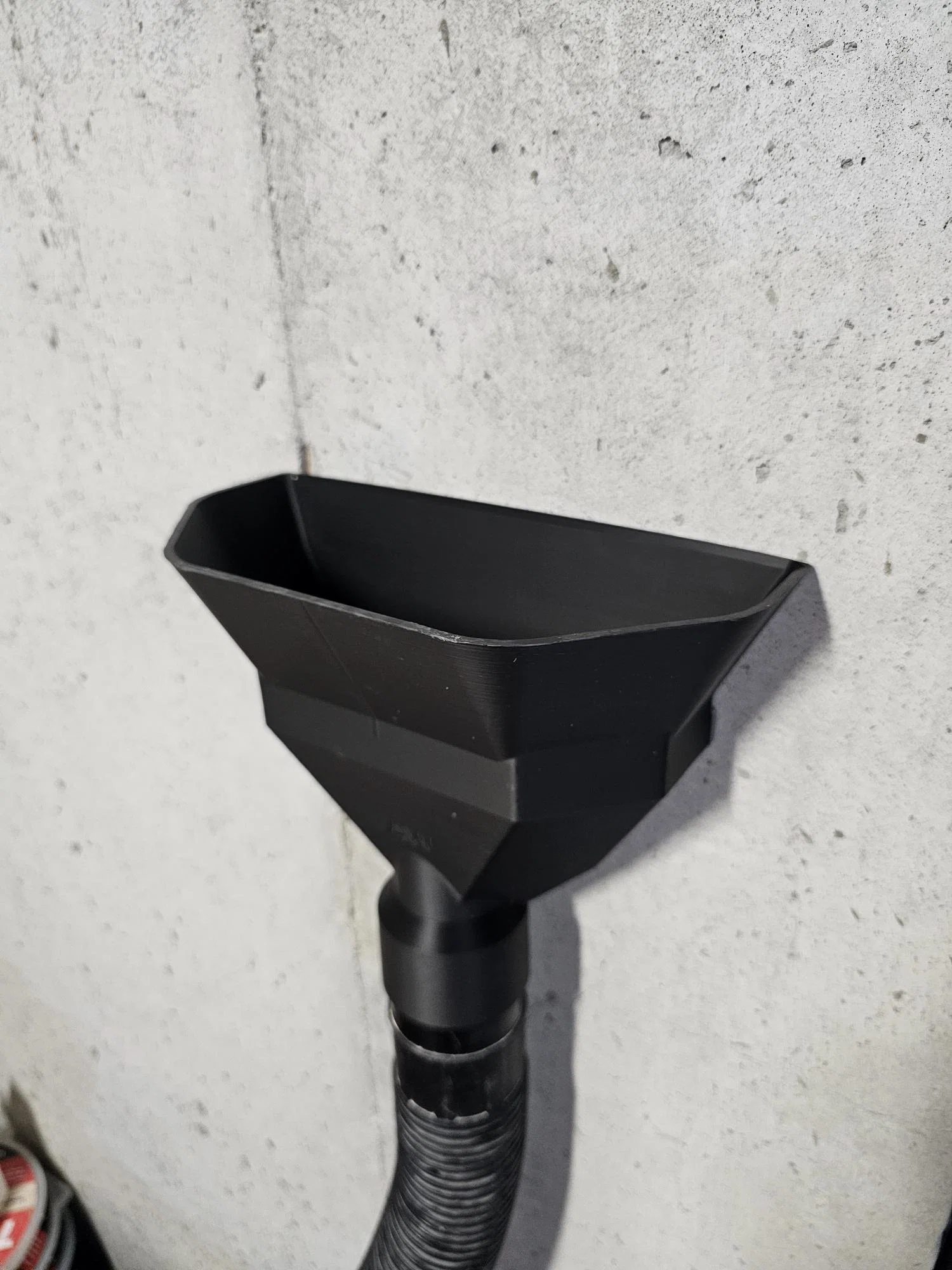

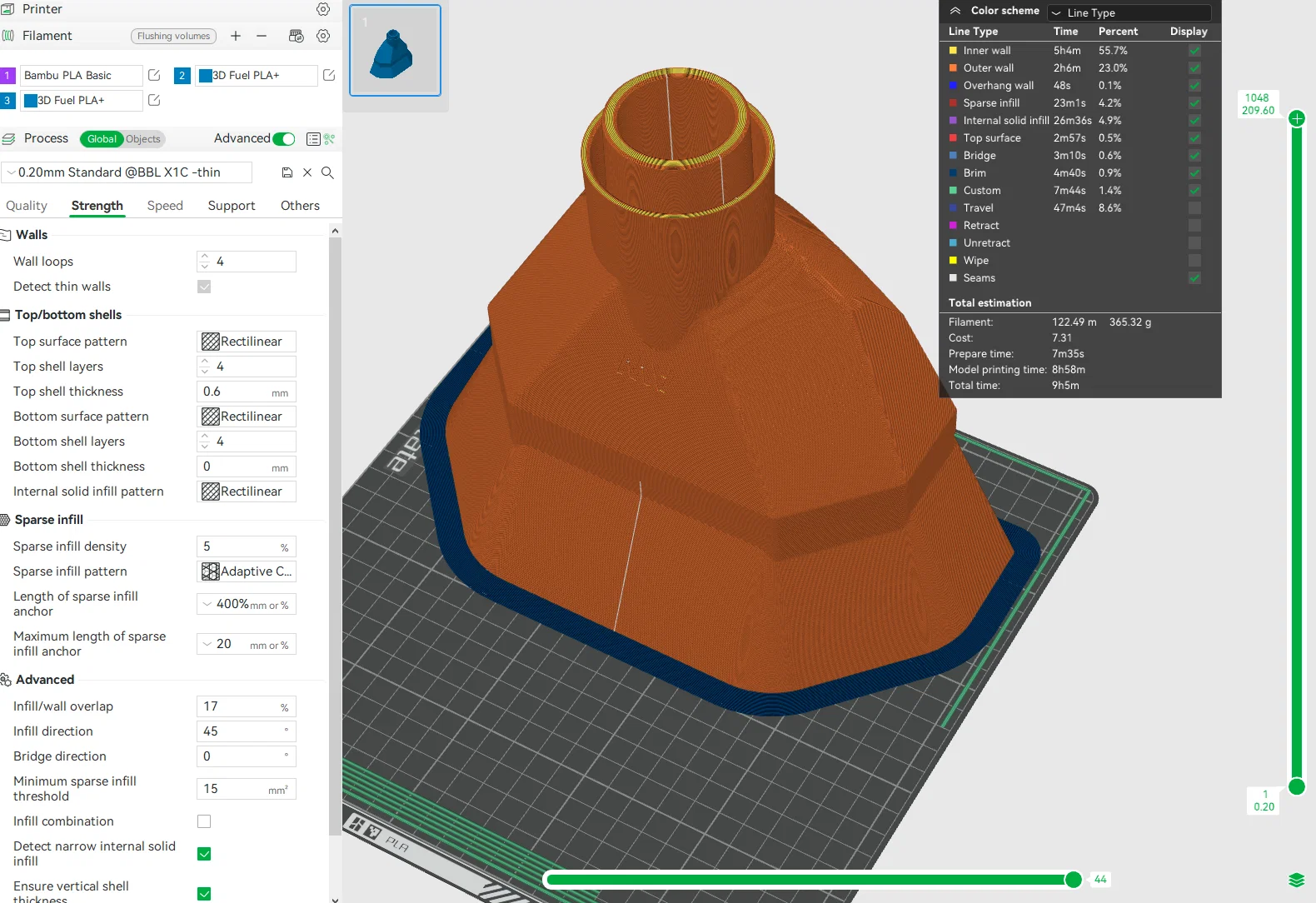

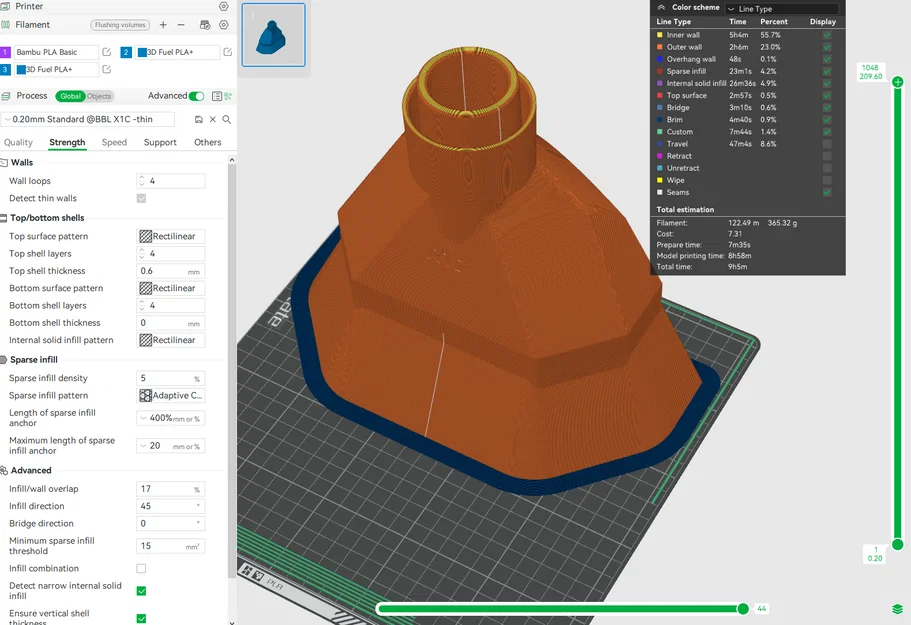

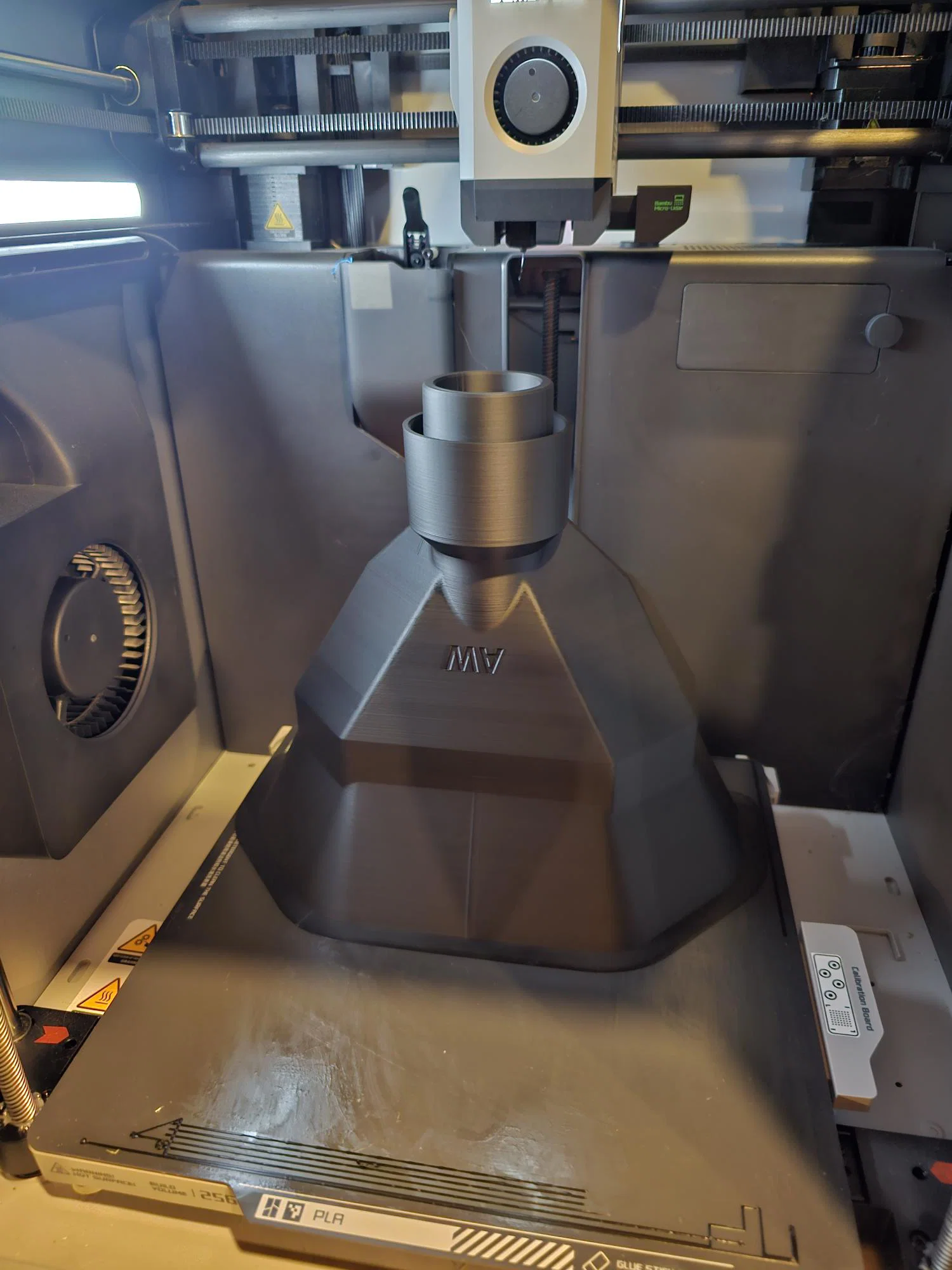

Mình khuyến nghị in với infill 5–10% để giảm trọng lượng. Với infill 5% thì nó nặng tương đương Air tip (~0.7 lbs) và hút bám rất chặt lên bê tông đúc, ván plywood, và drywall. Phần top của collector và phần base nên úp mặt xuống bàn in như trong hình. Mình chia collector và base thành 2 miếng để phù hợp với bàn in nhỏ, nhưng nếu bàn in của bạn đủ thì mình khuyên in nguyên khối 1 miếng cho tiện. Mình để vừa nguyên bộ rất dễ trên Bambu X1 của mình.

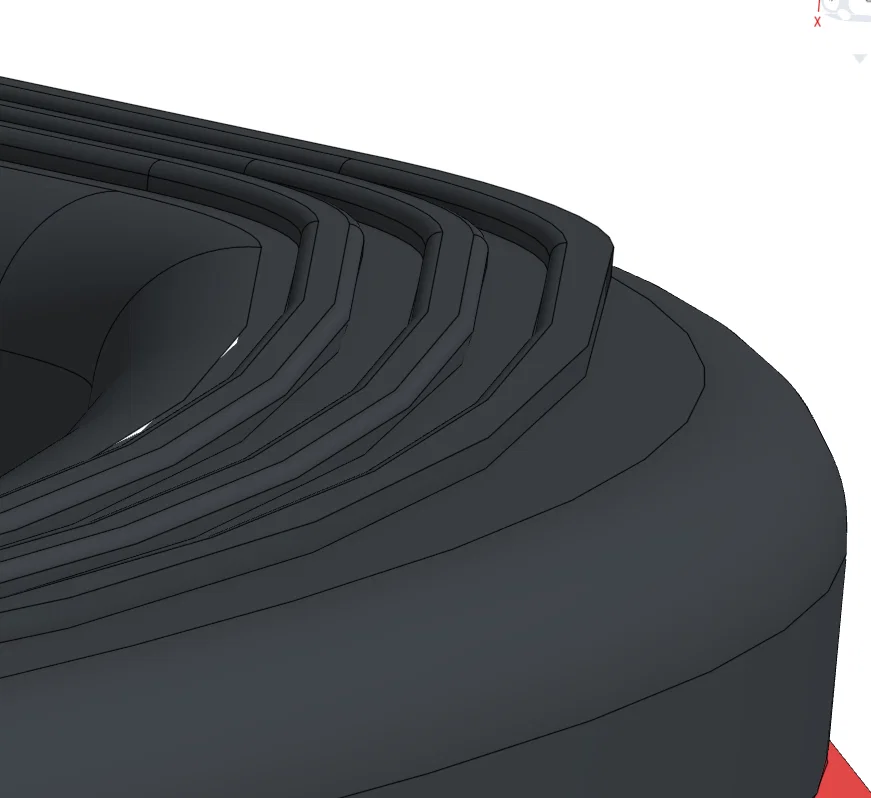

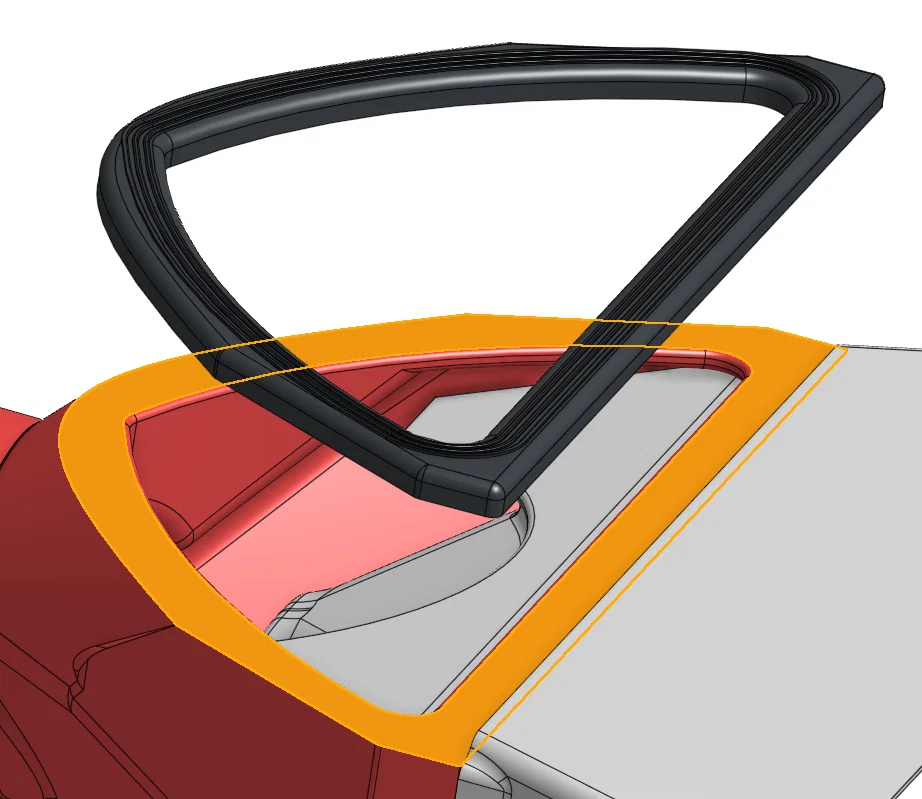

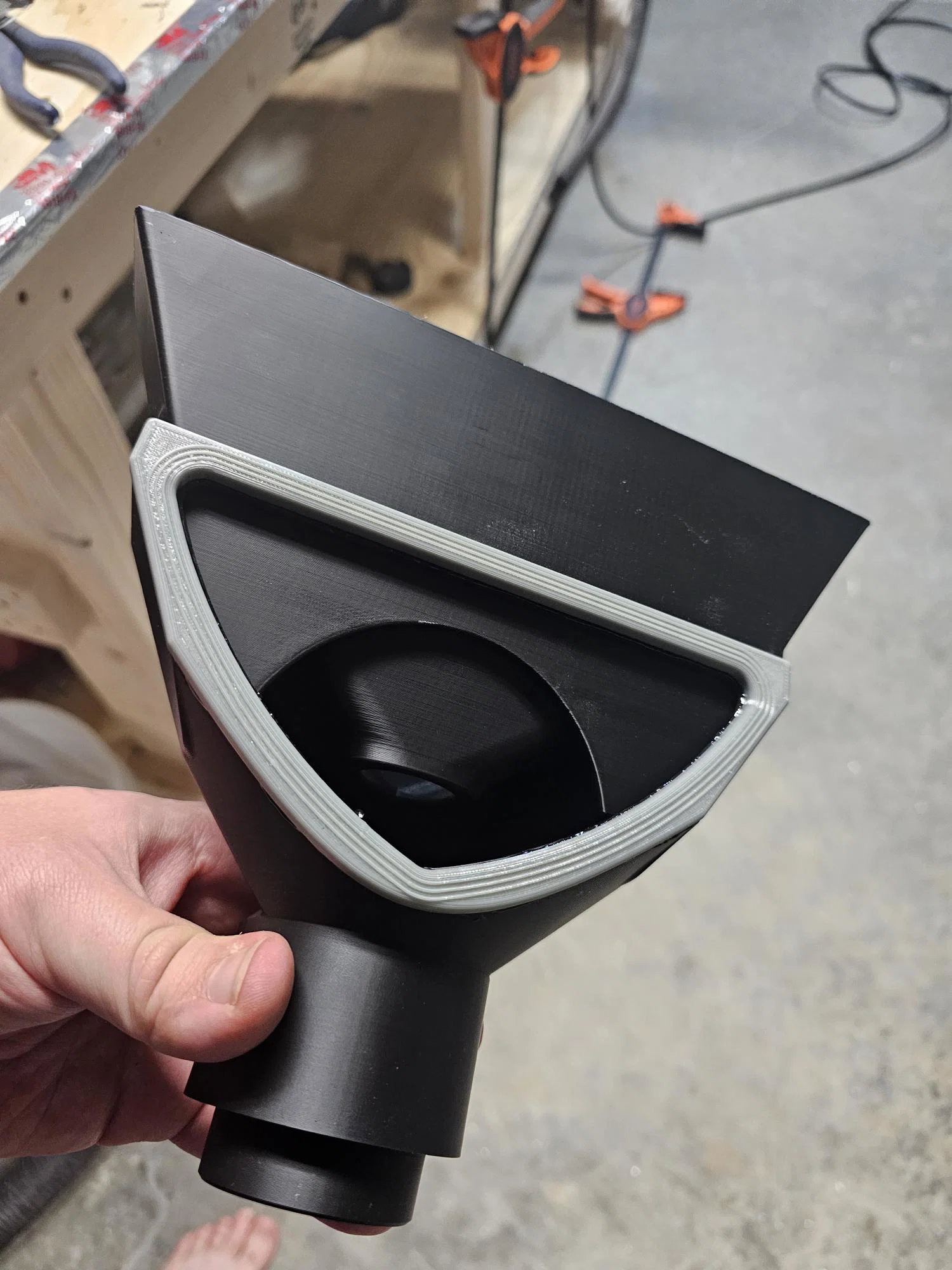

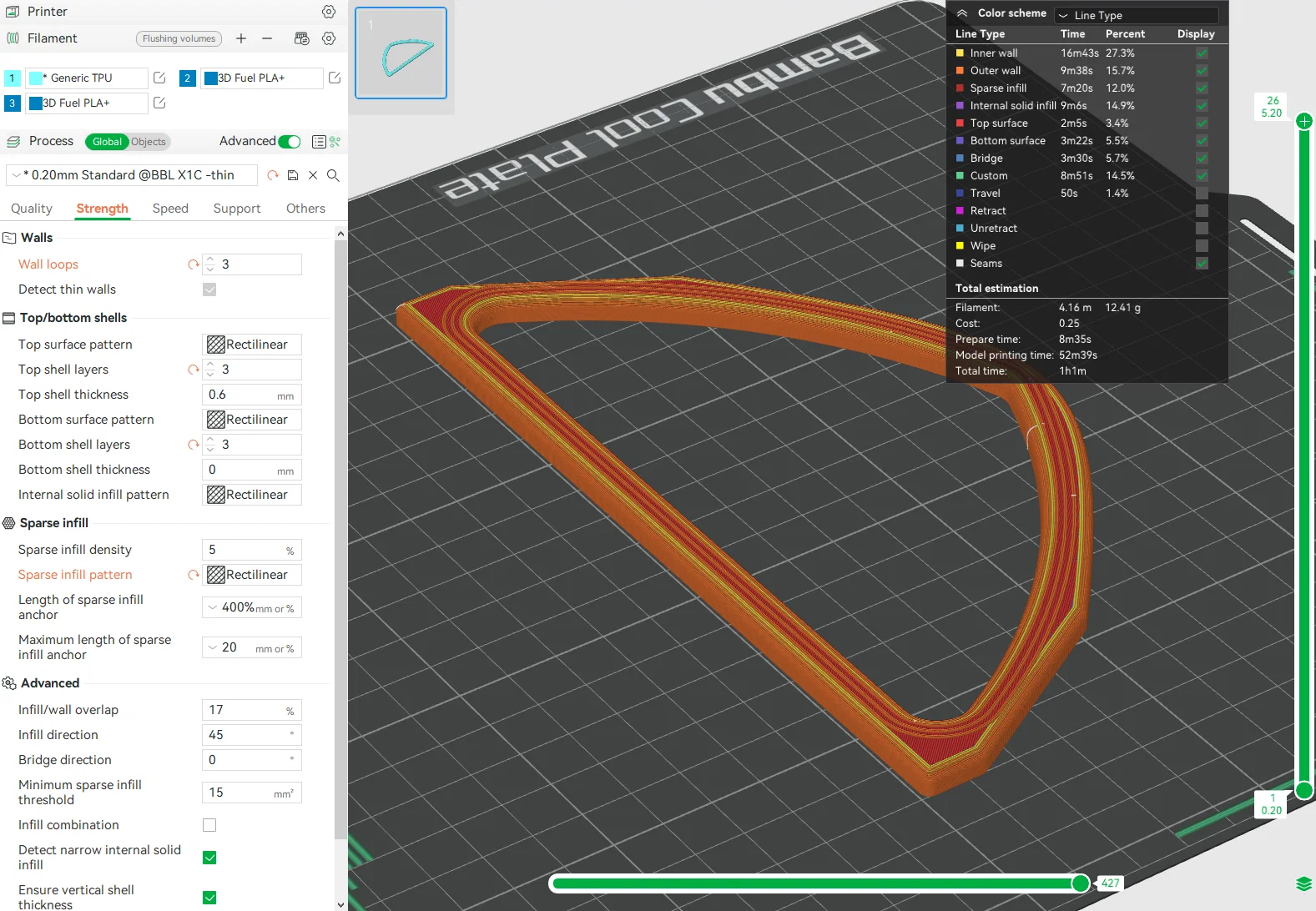

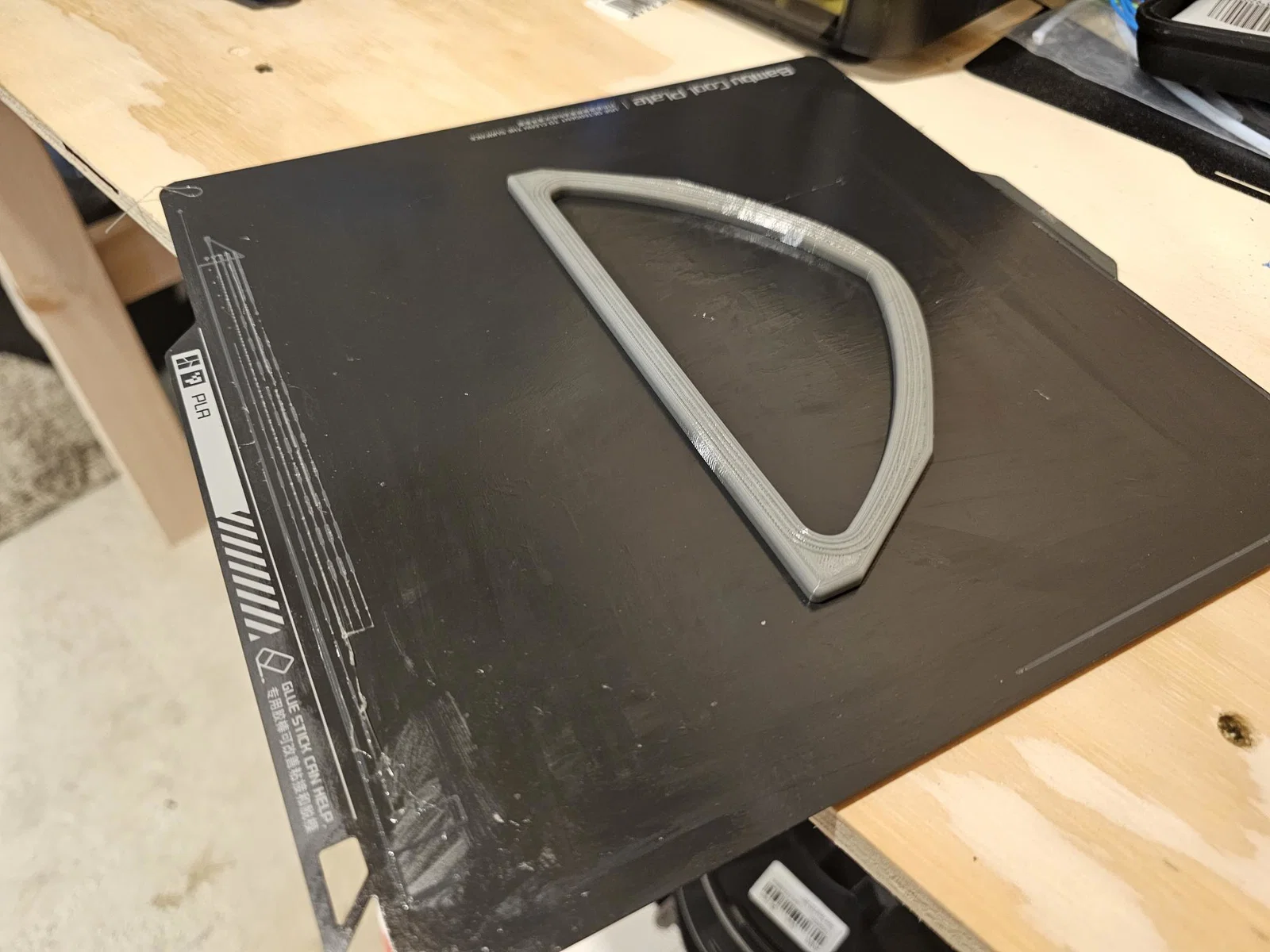

Ron TPU nên in infill 5–10% để đủ “xốp”, dễ flex và ôm được các bề mặt tường có texture khác nhau. Mình đã thêm 3 gờ nhỏ để tăng độ hút bám lên tường. Ron TPU nên in rectilinear infill, đặt mặt phẳng úp xuống phía bàn in. Mình có đính kèm ảnh chụp màn hình setting Bambu của mình cho TPU.
