Fanatec CSL Pedale (Shaker Upgrade) – Giờ tương thích tất cả pedal plate

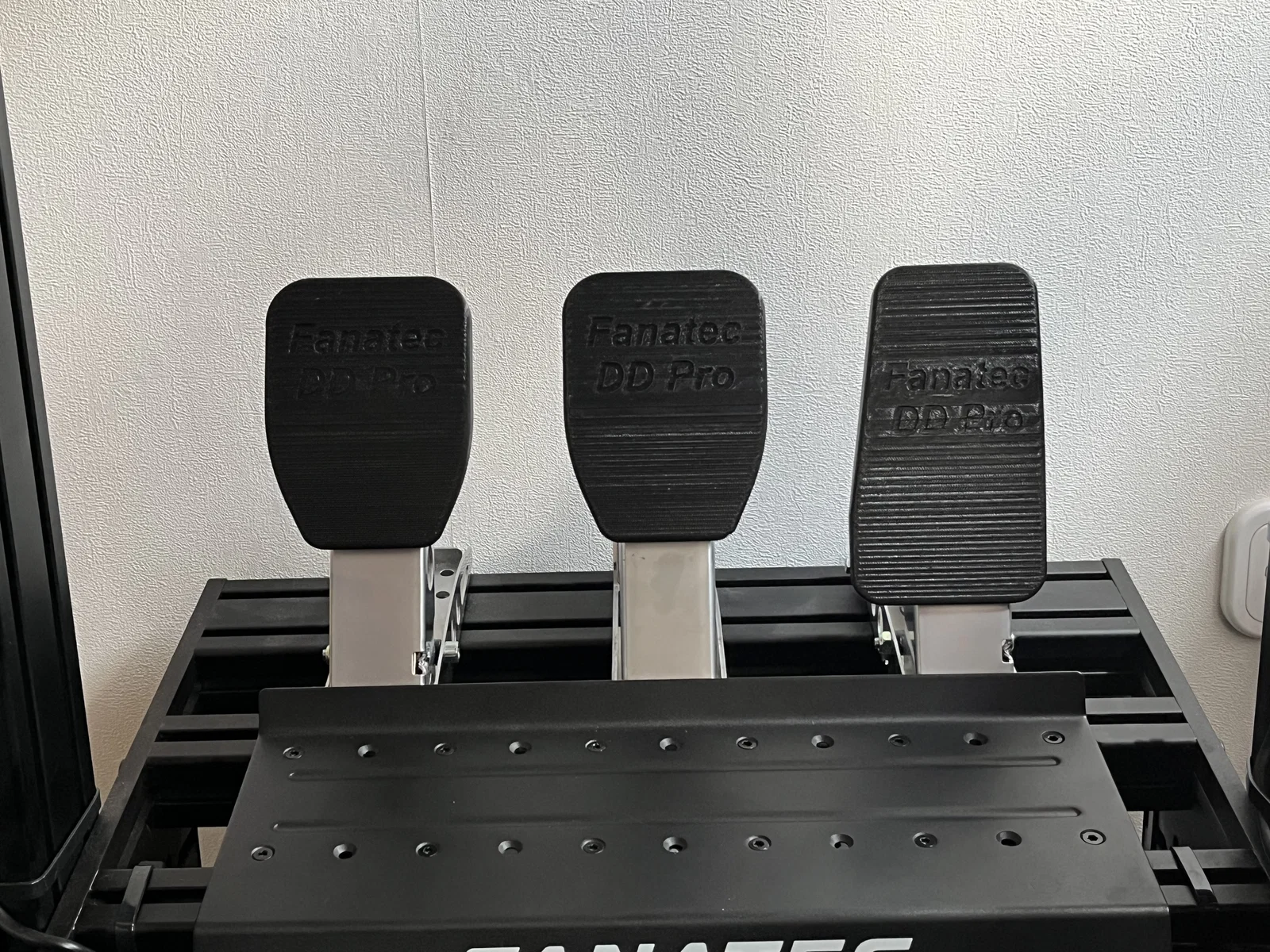

Hai món này in rất dễ và lắp vừa khít luôn. Tốt nhất là in luôn cả phần pedal. Nhưng để gắn phần pedal thì vẫn cần ren cấy nhiệt M4 (M4 heat-set inserts)!!!

Mình in toàn bộ với 4 outer walls và 15% infill bằng @Sunlu PETG

Mấy món mình mua trên Amazon để làm bộ này:

Shaker: FTVOGUE Resonanz-Lautsprecher 4Ohm 25w

https://www.amazon.de/gp/product/B07N664XZF/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&th=1

Amplifier: Nobsound NS-10G Mini

https://www.amazon.de/gp/product/B0716C2FFY/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

Dây 4x0,34mm²

https://www.amazon.de/gp/product/B0973BSHM3/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&th=1

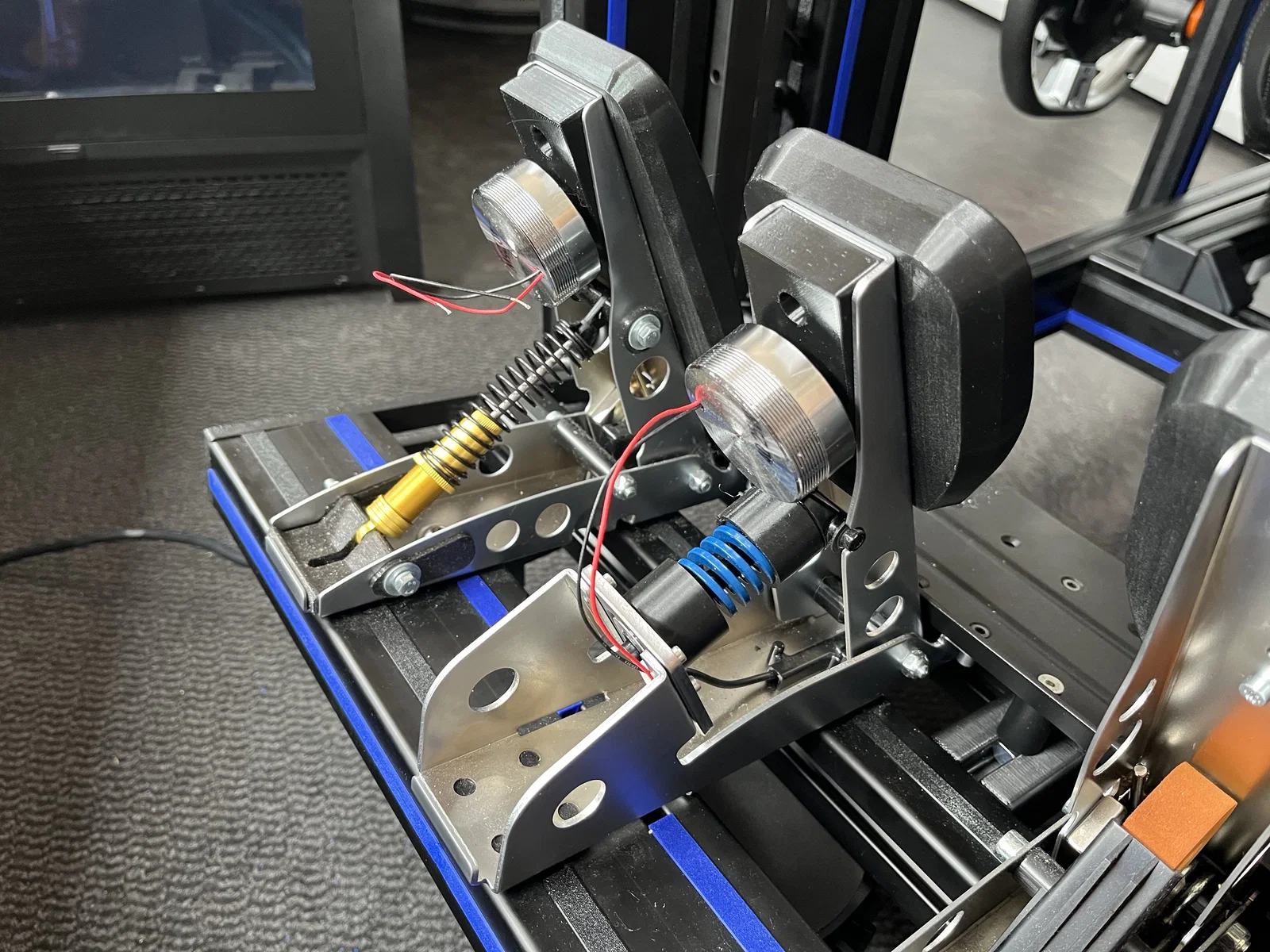

MỚI: Giờ mình thiết kế thêm mấy bộ giá đỡ shaker khác, bắt vít vô pedal từ phía trước! Như vậy có thể dùng được Fanatec CSL Pedale Tuning Kit luôn! Có 2 phiên bản

1. Giá đỡ cho ren cấy nhiệt M4 (M4 heat-set inserts)
2. Giá đỡ dạng tự taro ren

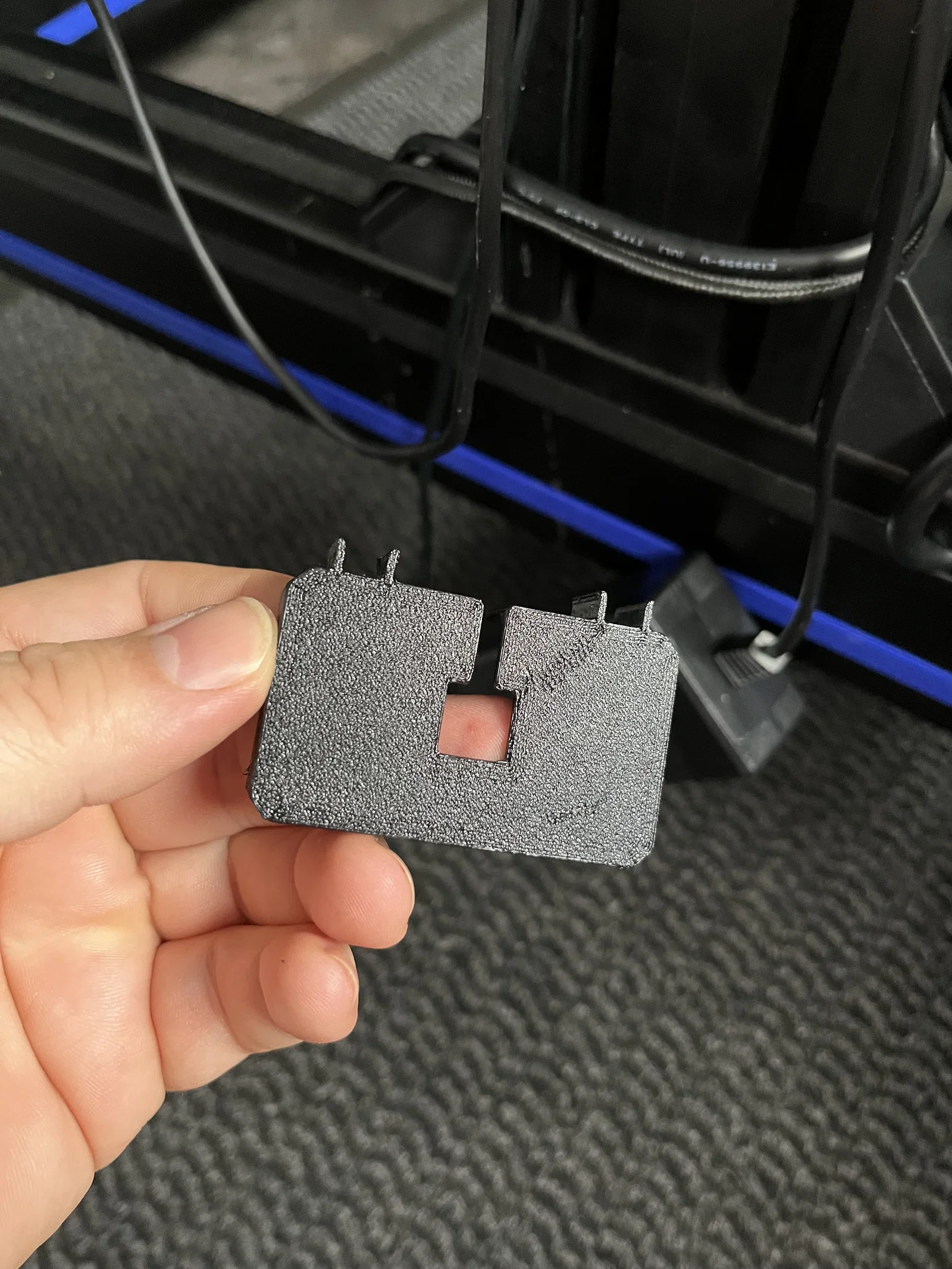

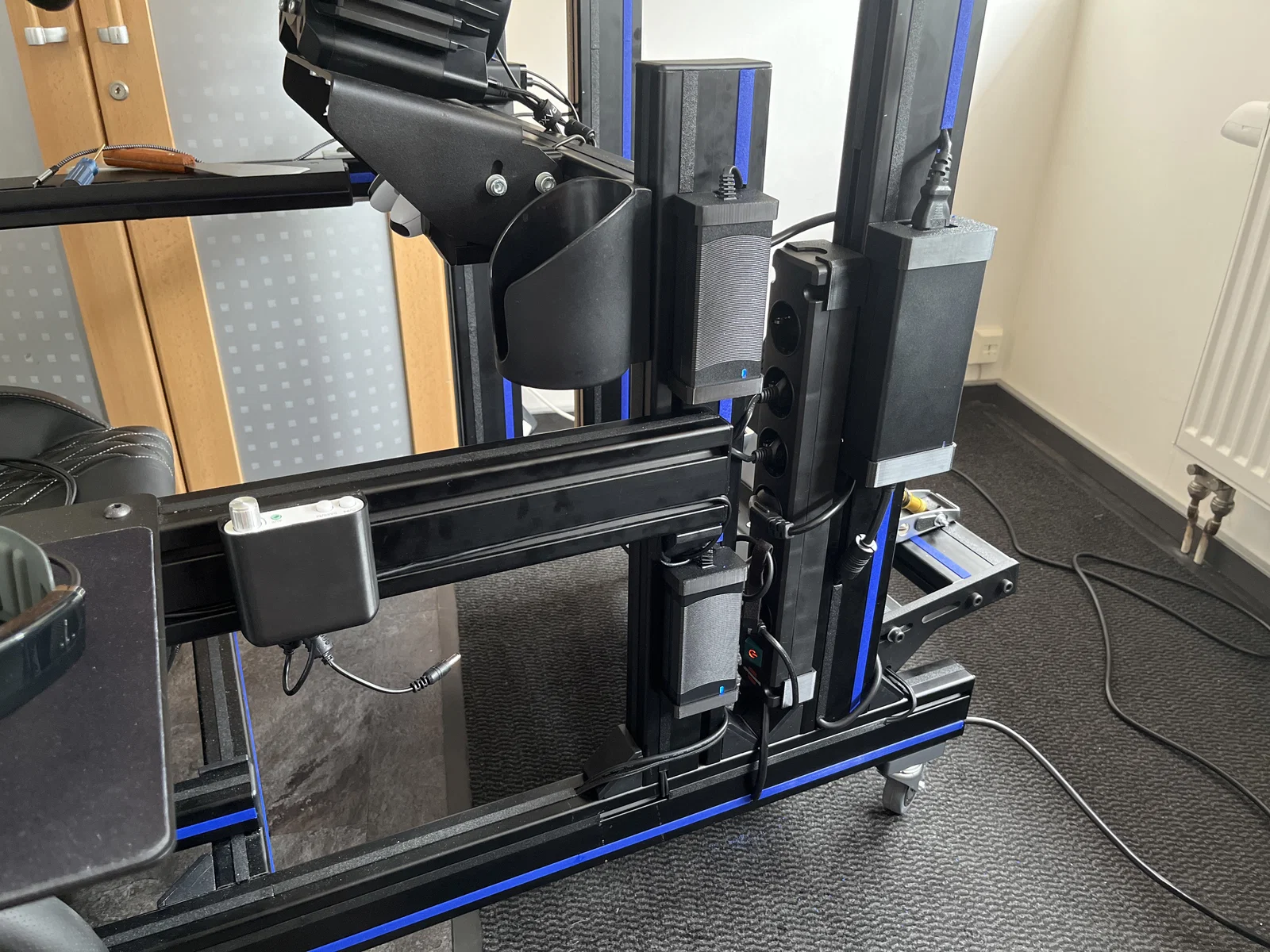

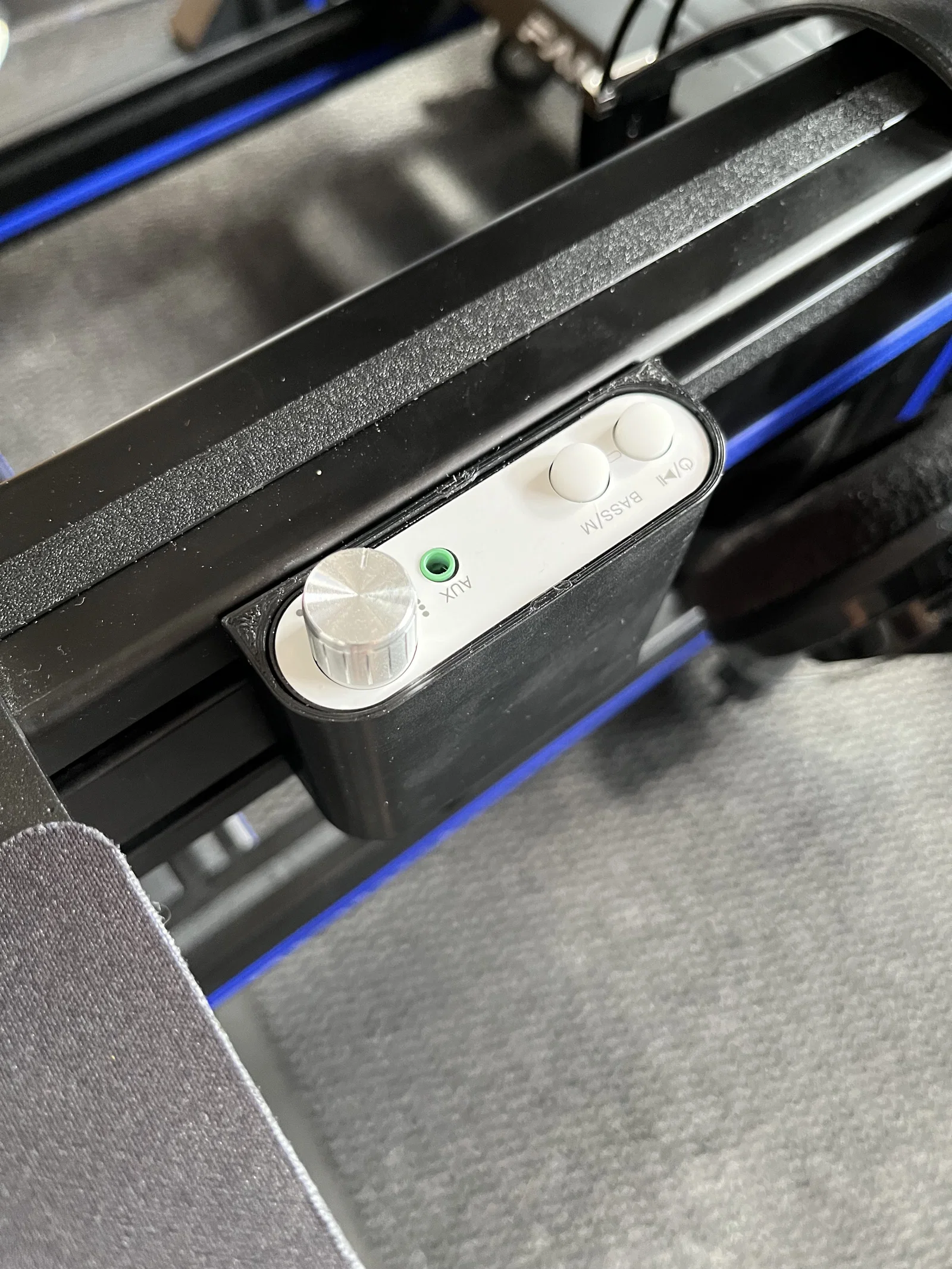

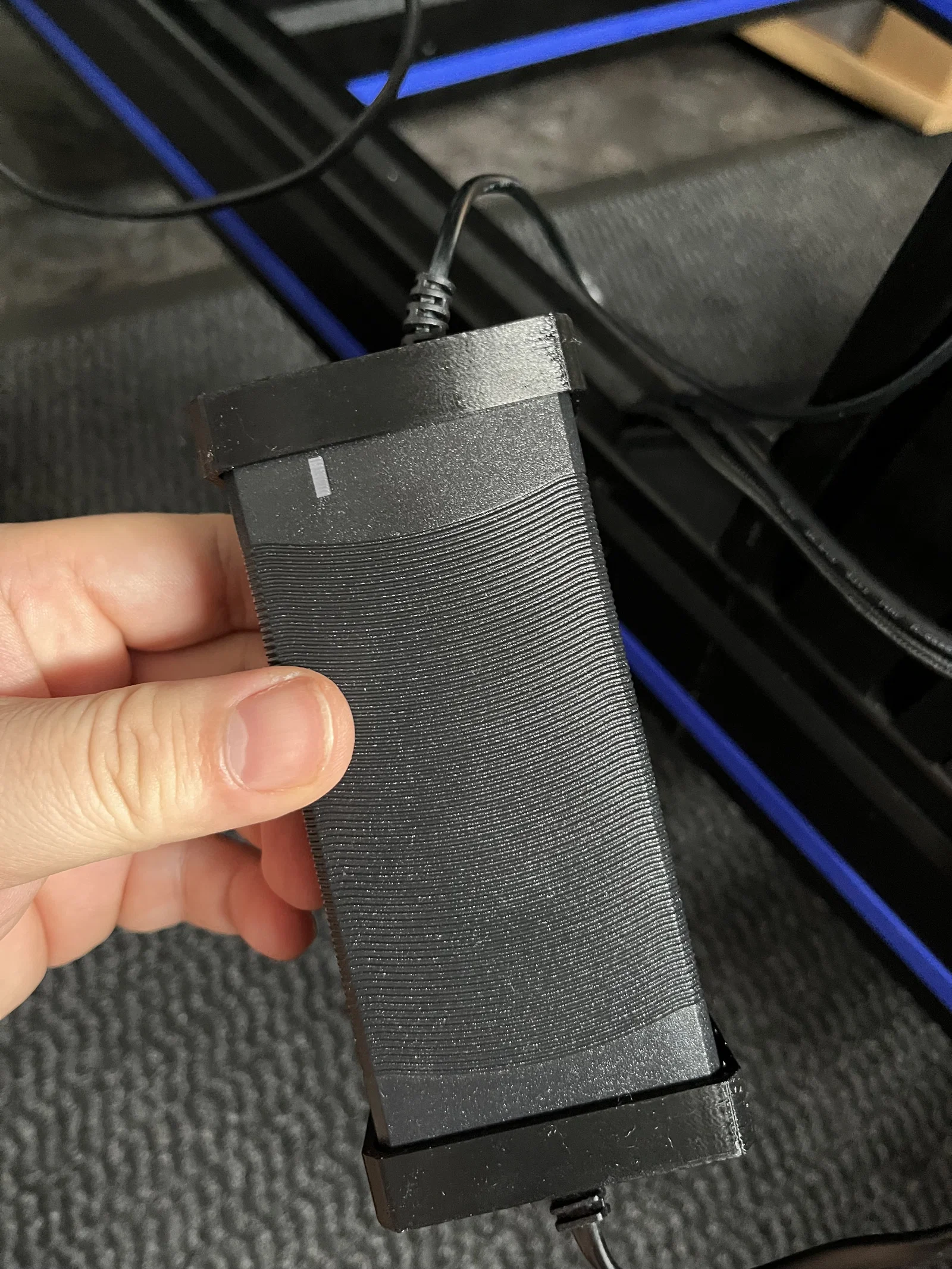

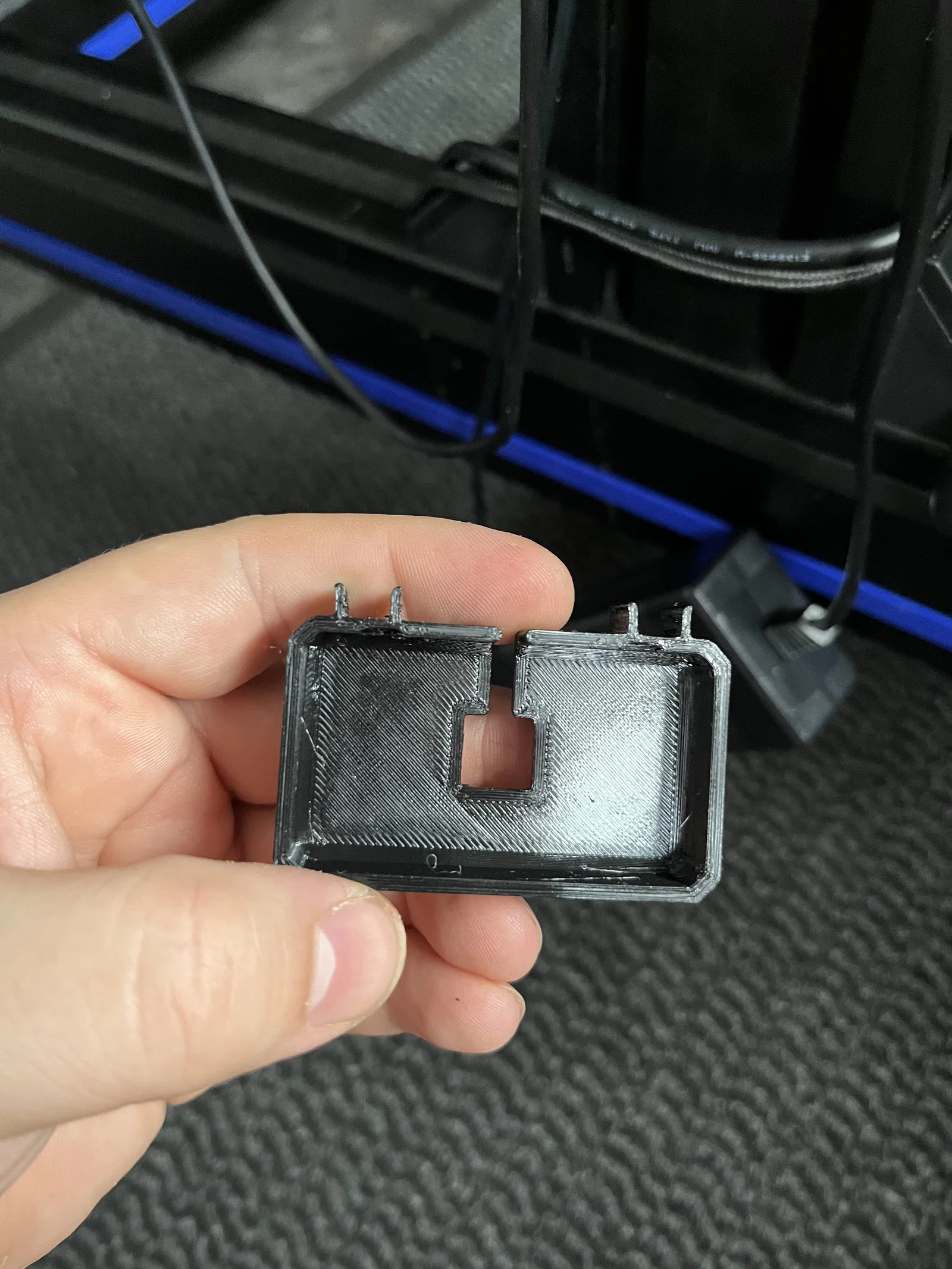

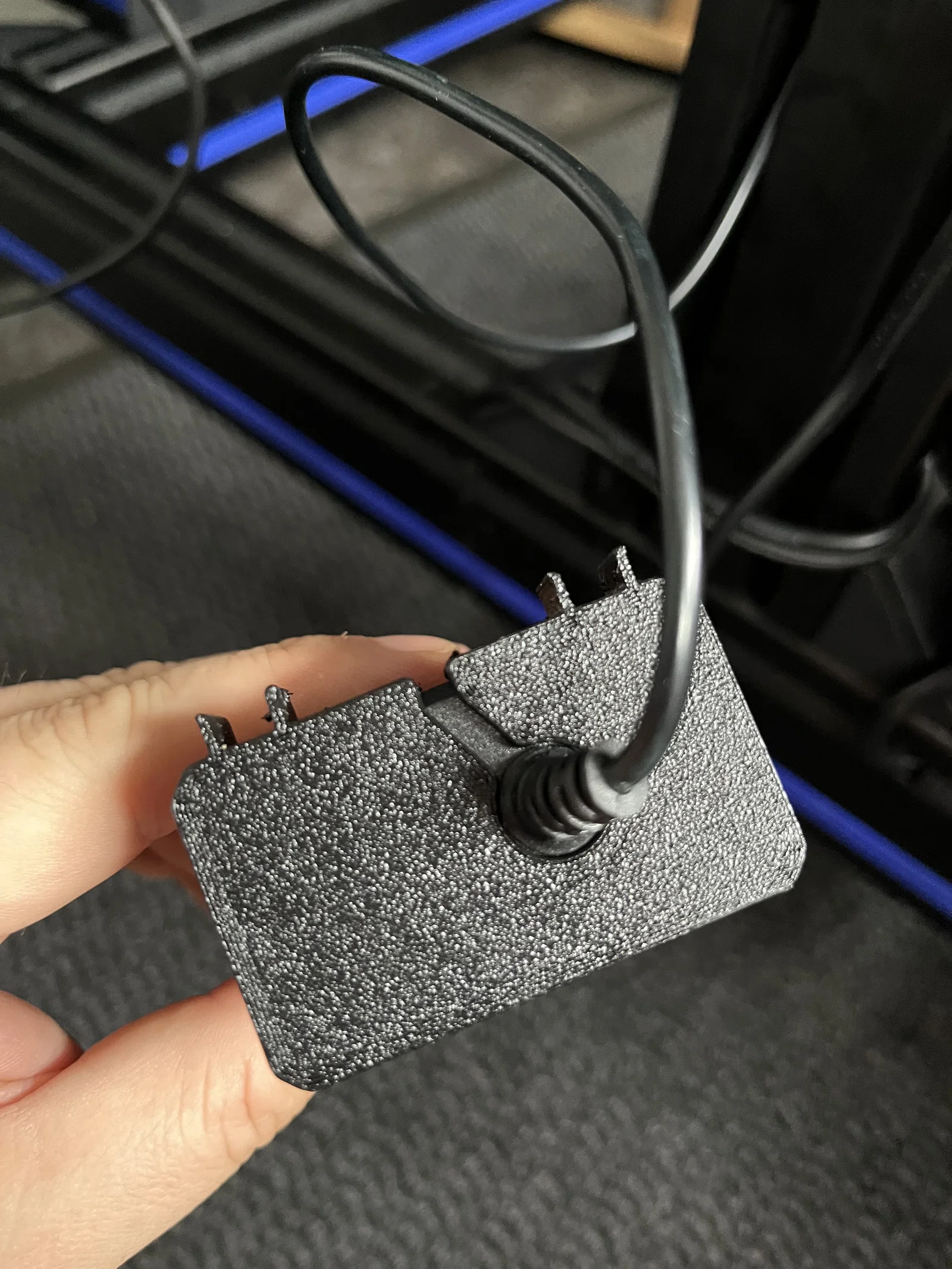

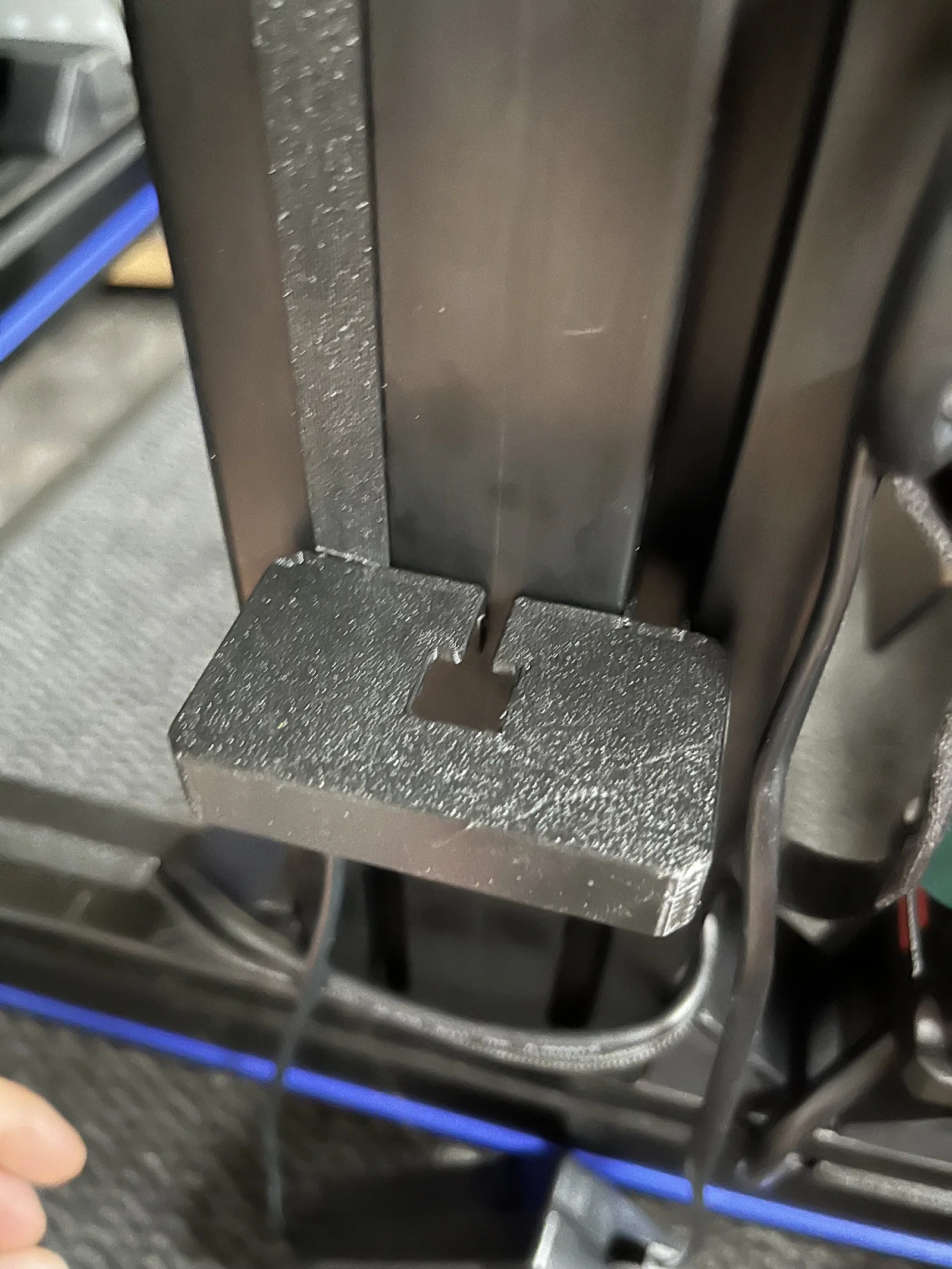

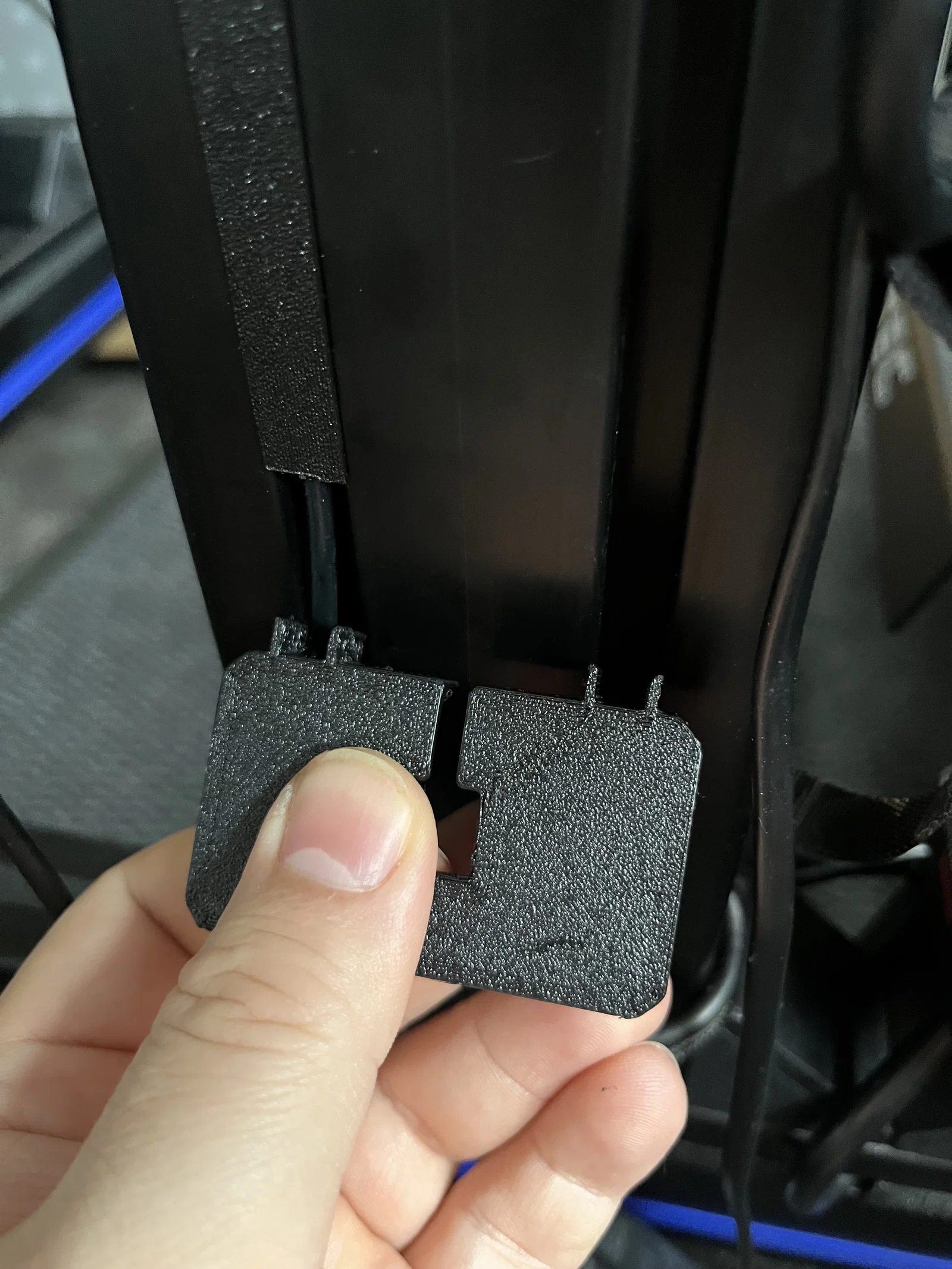

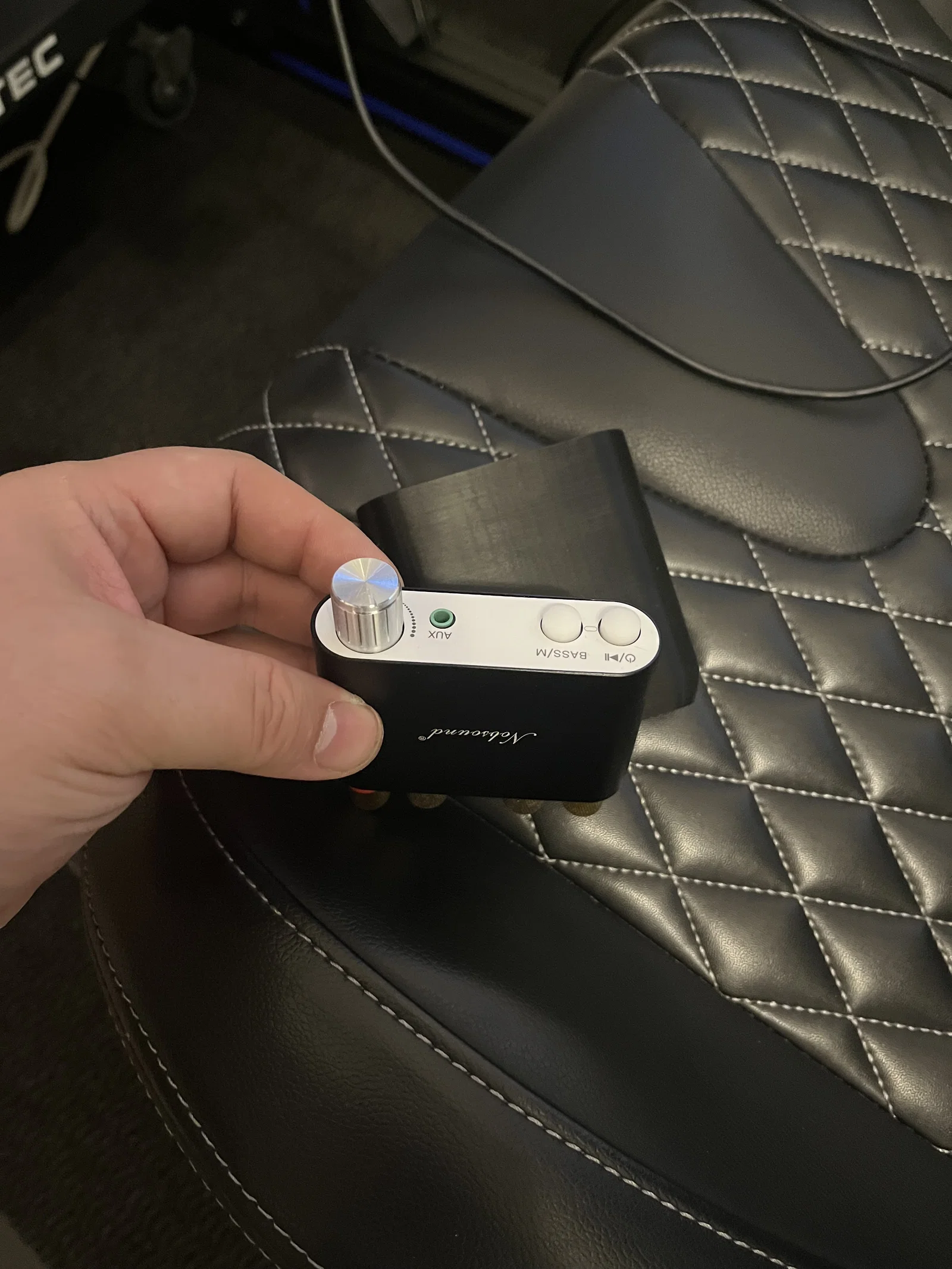

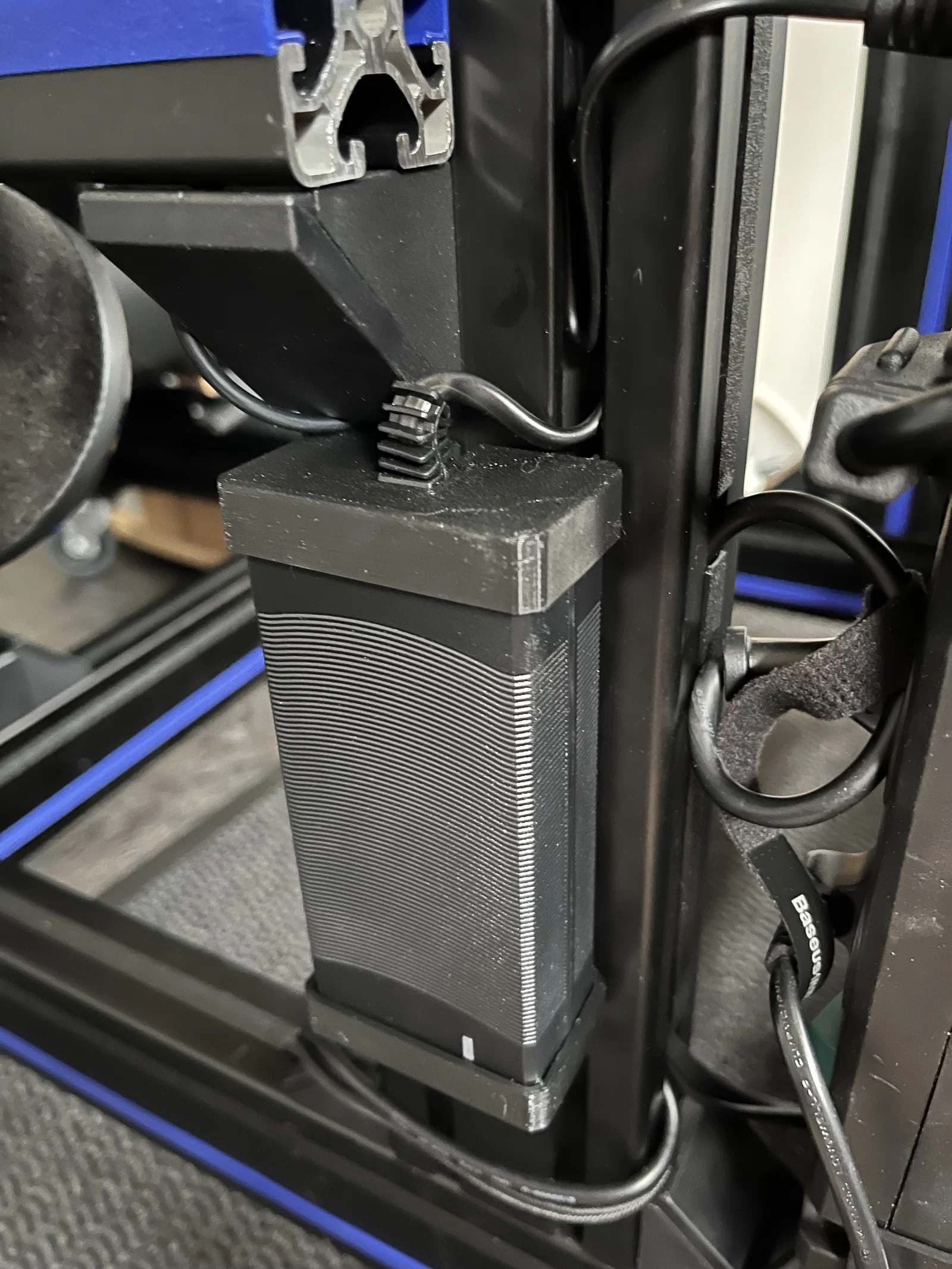

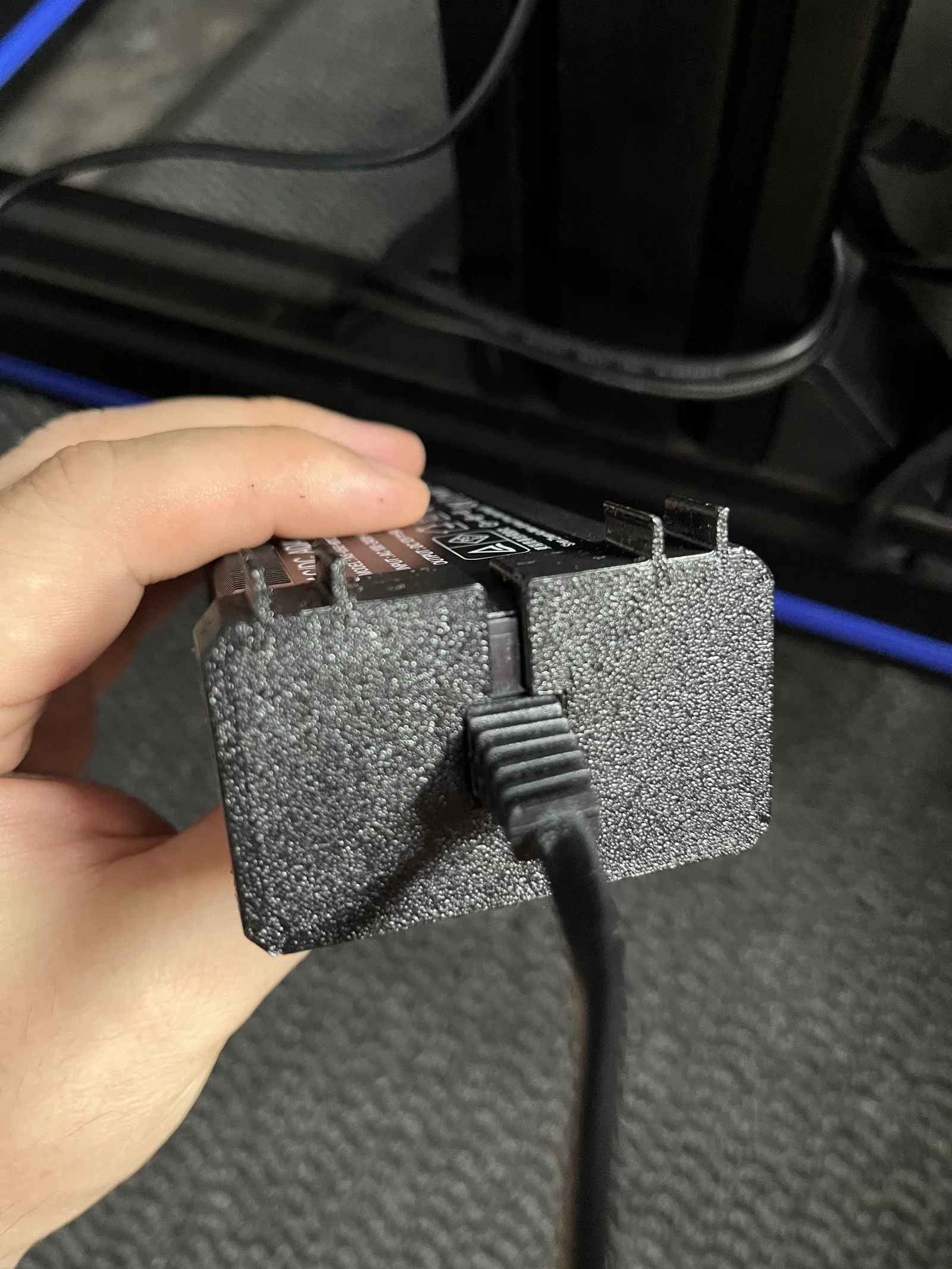

Ai muốn gắn ampli NobSound lên Alurig thì có thể in thêm cái ngàm/giá mình thiết kế để đi dây gần như “ẩn” luôn. Phần nguồn (power supply) mình cũng vẽ 2 cái kẹp để gài bộ nguồn (NT) lên thanh nhôm định hình.

Shaker sẽ được điều khiển bằng SimHub và lực rung khá mạnh, cảm nhận rõ lúc Traction Control hay ABS can thiệp. Lưu ý quan trọng là đừng vặn Nobsound quá 50% vì shaker chỉ 25W, còn Nobsound là 50W mỗi kênh. Muốn hiệu ứng mạnh nhất thì trong SimHub nên dùng 60Hz vì lúc đó rung rất mạnh.

Nếu bạn đã in xong thì mình rất vui nếu bạn để lại đánh giá và up “Make”

English:

The two parts are very easy to print and fit perfectly. It is ideal if you also print out the pedals. But for the pedals you still need M4 melt thread!!!

I printed the whole thing with 4 outer lines and 15% filling @Sunlu PETG

I bought these things on Amazon for it:

Shaker: FTVOGUE resonance speaker 4Ohm 25w

https://www.amazon.de/gp/product/B07N664XZF/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&th=1

Amplifier: Nobsound NS-10G Mini

https://www.amazon.de/gp/product/B0716C2FFY/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

Cable 4x0.34mm²

https://www.amazon.de/gp/product/B0973BSHM3/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&th=1

NEW: I have now designed other shaker holders that are then screwed onto the pedals from the front! This is how you can use the Fanatec CSL pedal tuning kit! There are two variants

1. Holder for M4 melting thread
2. Holder where you have to cut the thread yourself

If you want to install the NobSound amplifier on your Alurig, you can also print out my holder for it so that you can lay the cables virtually invisibly. I also drew two clips for the power supply so that you can attach the NT to the aluminum profile

The shakers are then controlled with SimHub and have a lot of power so that you can clearly feel whether the traction control or the ABS is starting. The only important thing is that you don't turn up the Nobsound more than 50% because the shakers only have 25 watts and the Nobsound has 50 watts per channel. For the strongest effect you should also use 60Hz in the SimHub because then it vibrates very strongly

If you have printed the part then I would be happy about a rating and a make in the comments.
