Vách ngăn hộp Milwaukee Packout Box Divider

Vách ngăn cho các khay insert của Milwaukee Packout Box cỡ large. Mình dựng lại dựa trên một mẫu khác mình tìm được trên mạng, tham khảo link sau: http://eikimartinson.com/archives/162-More-3D-Printed-Bins,-for-Milwaukee-Organizer-Boxes.html. Khuyến nghị xem trang này, tác giả đã làm rất nhiều món khác nhau. Mẫu gốc cũng có trên OnShape và là model public (ai cũng truy cập được).

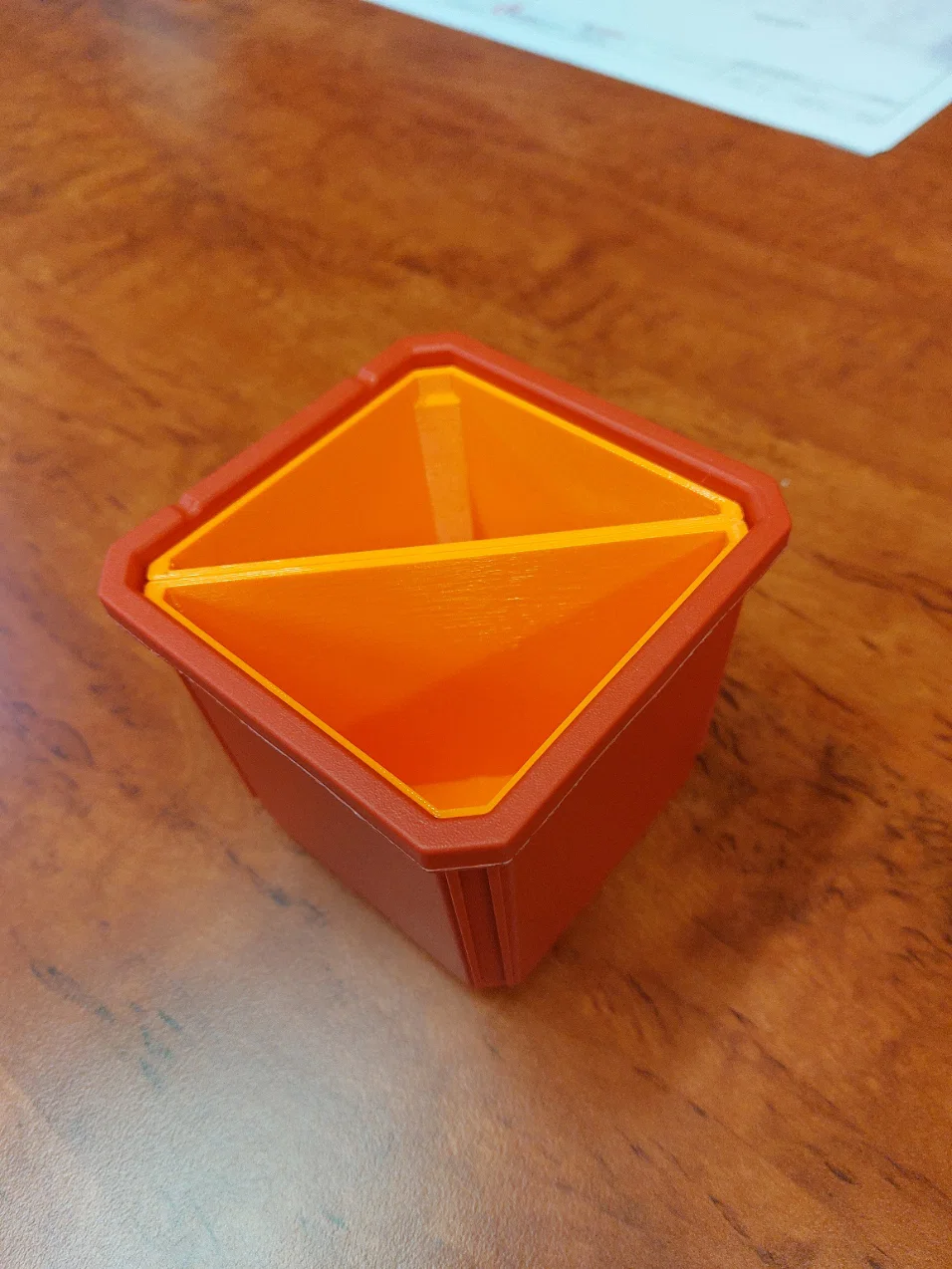

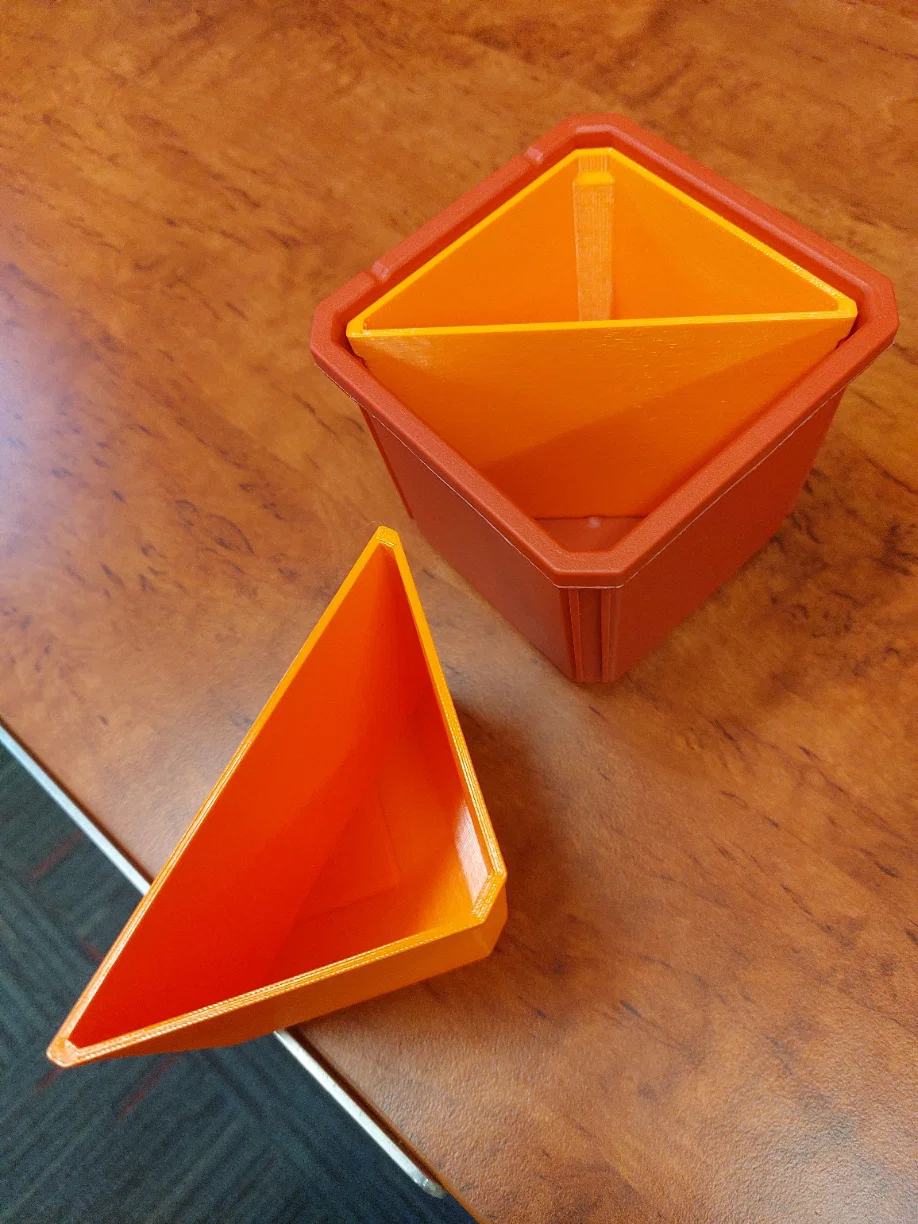

V01: Thay đổi so với bản gốc: Mình chỉnh lại kích thước phần “tam giác” phía trên và bỏ các flange để có thể nhét 2 cái divider vào chung một hộp.

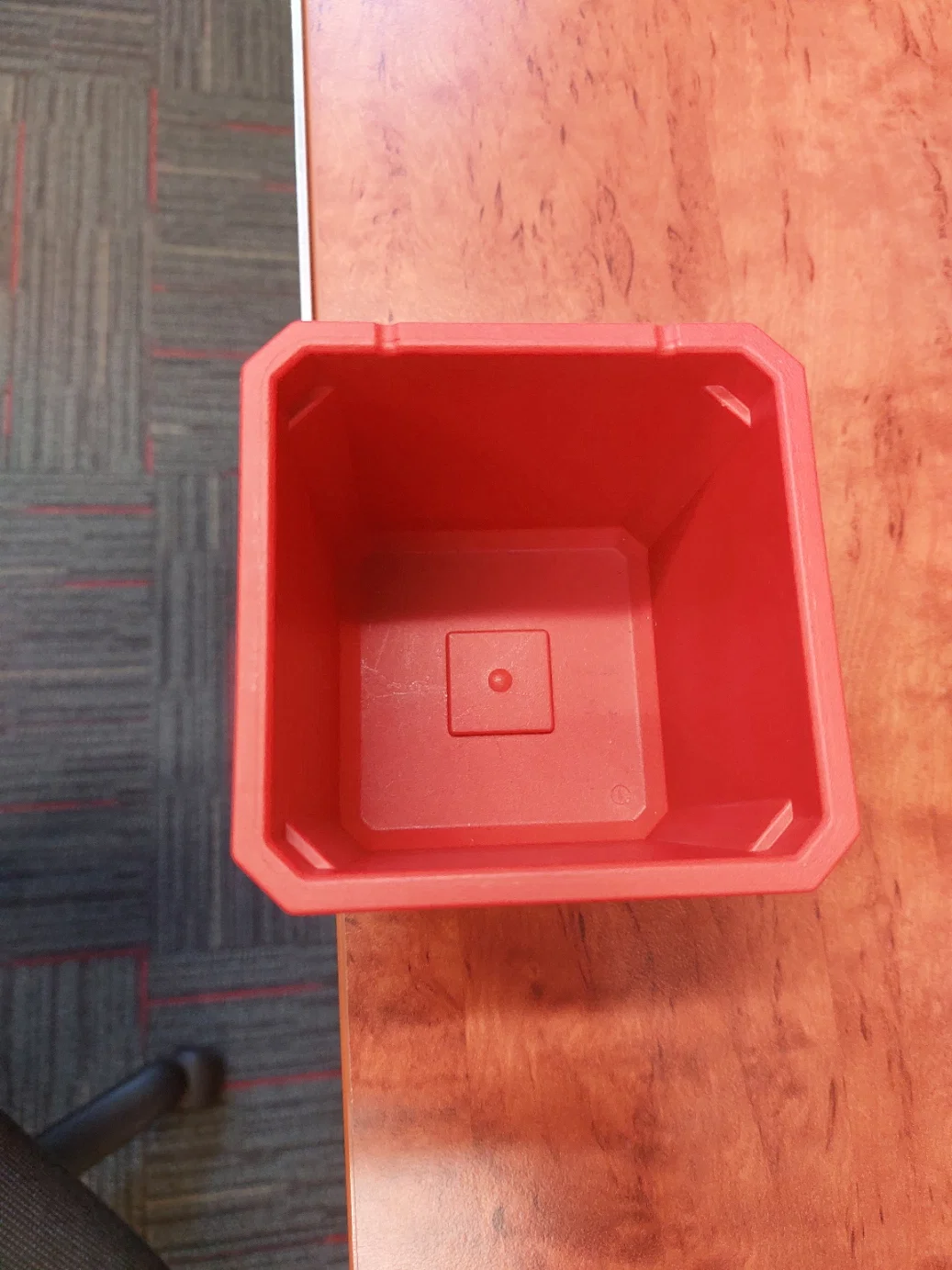

Bản gốc làm rất ổn, nhưng với packout box cụ thể mình đem ra test thì bản gốc hơi lớn, không đủ chỗ để đặt 2 divider, và ngay cả 1 cái cũng bị khít do mép có flange.

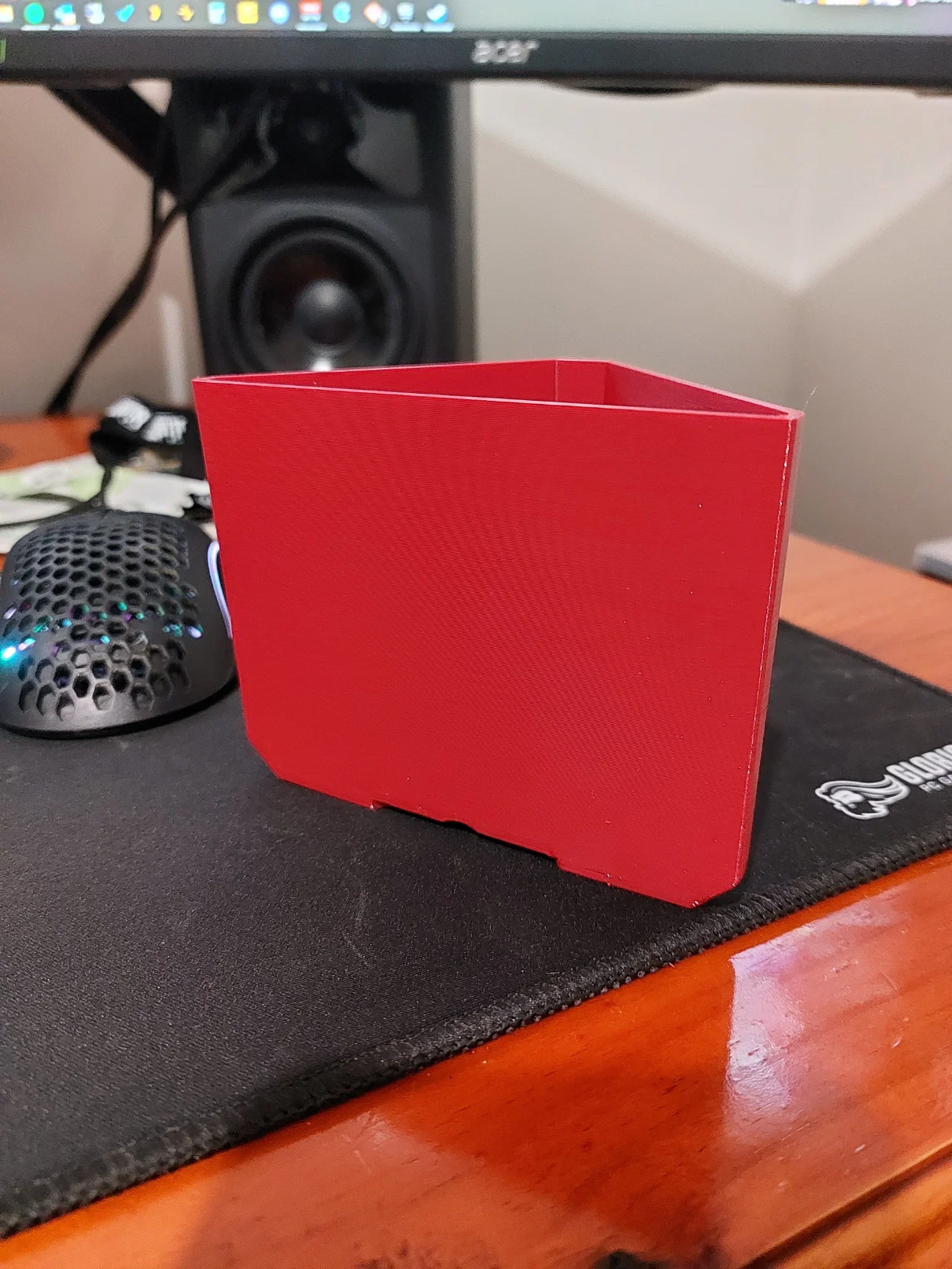

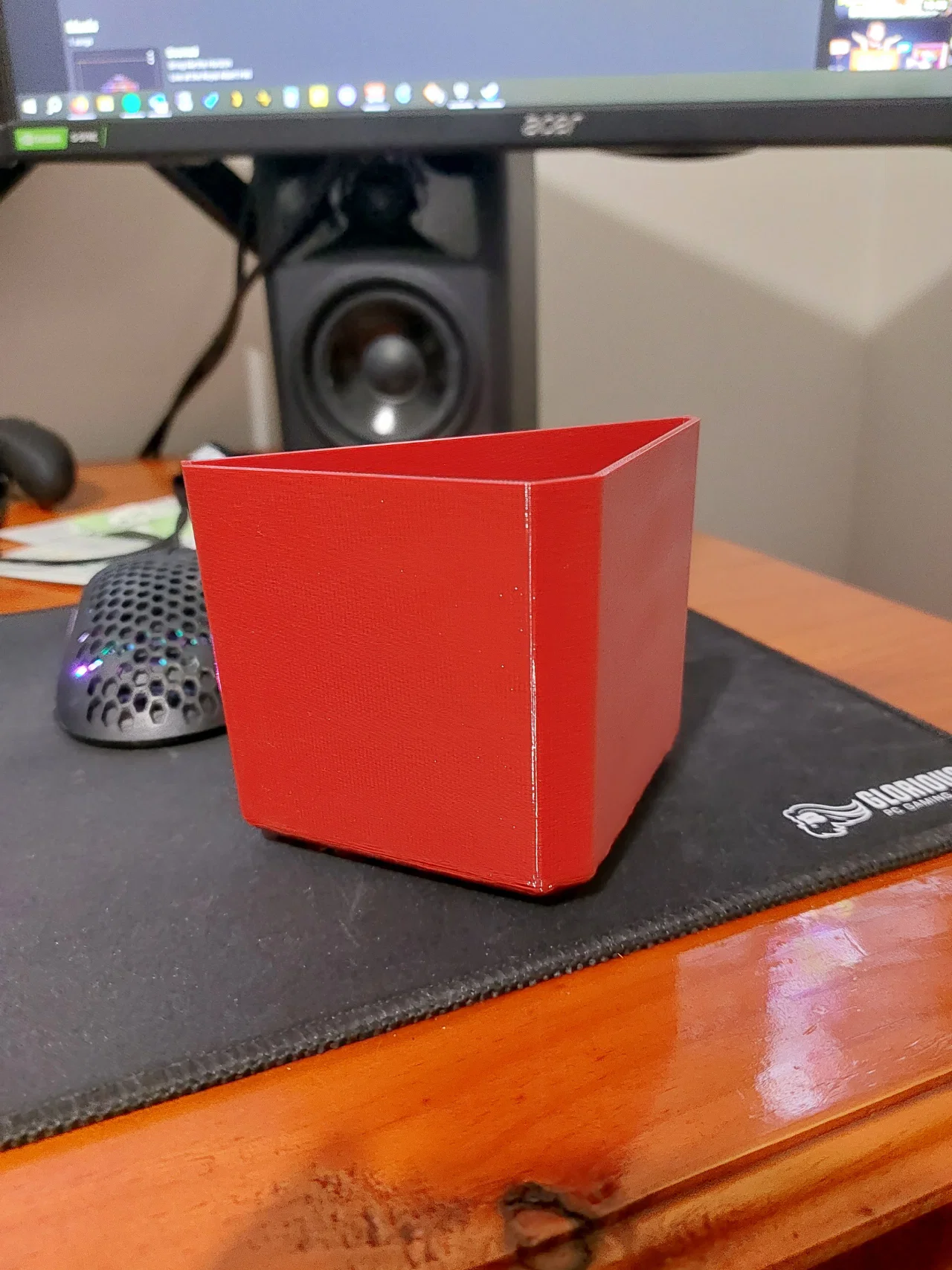

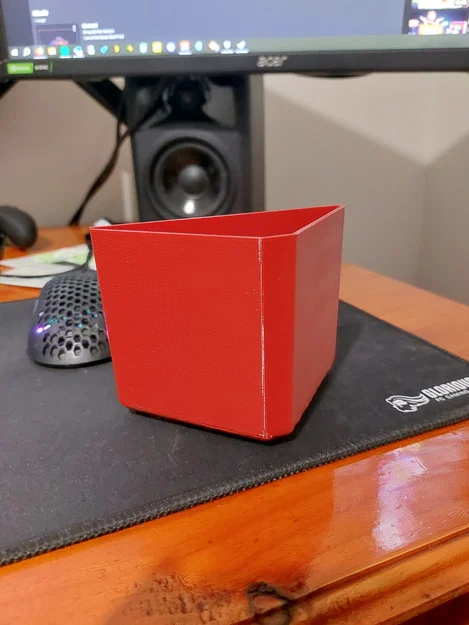

V02: Mình giảm chiều cao đi 6.5mm. Trước đó mình test trên packout box cỡ jumbo, không phải loại large tiêu chuẩn.

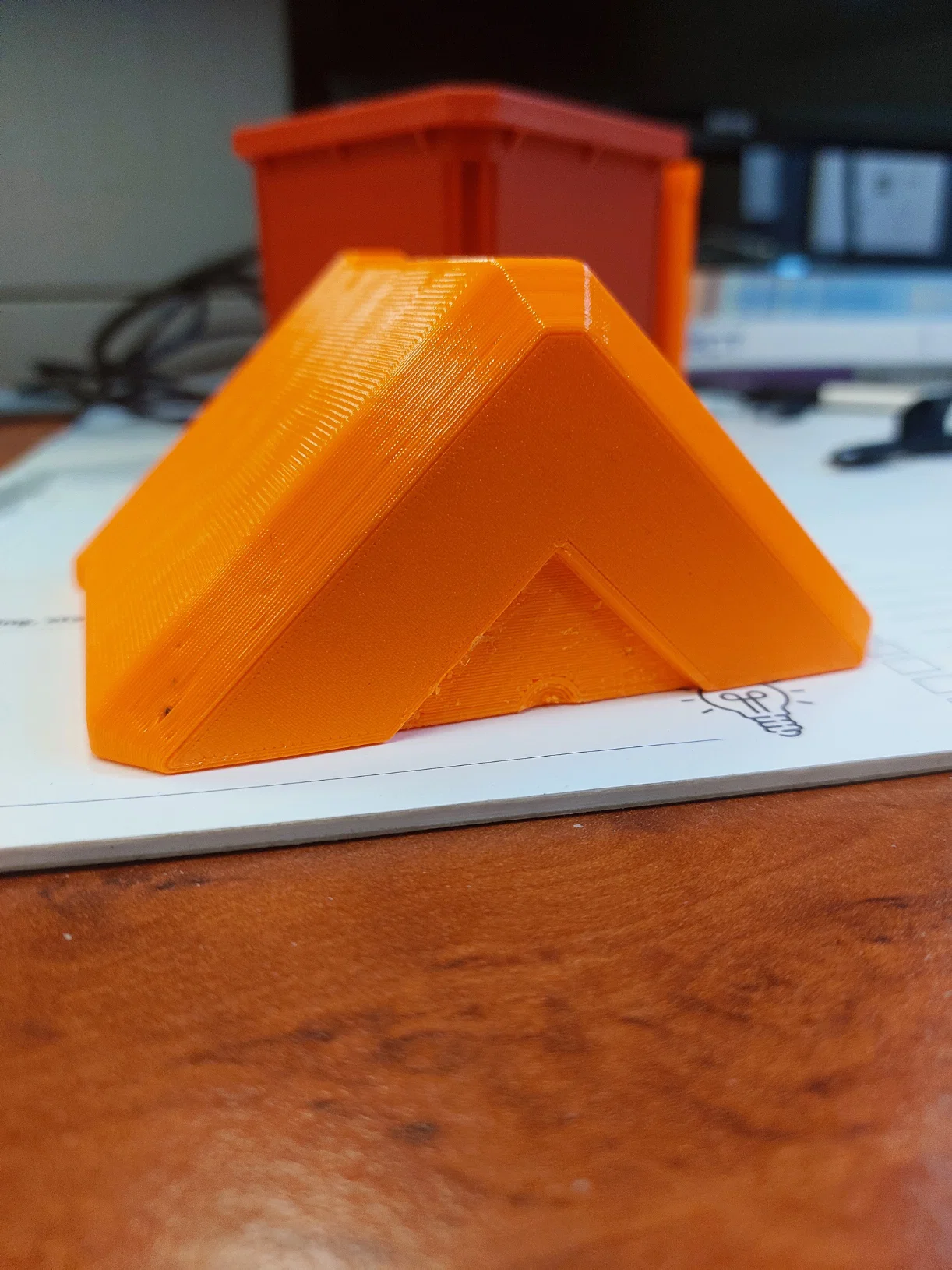

Mình in ở layer height 0.3mm (draft) bằng PETG. Mình chỉ cần support cho phần khoét phía dưới, xem hình và phần preview .stl/.gcode. Nếu bạn set overhang chuẩn, hoặc không quá quan trọng bề mặt phía dưới, thì có thể bỏ support.

Bạn nào muốn scale model này thì lưu ý: hộp có draft 3 độ (tức là mặt cắt ngang ở đáy nhỏ hơn phía trên). Mình không chắc các hộp Milwaukee cỡ nhỏ hơn có draft bao nhiêu (hoặc có hay không). Nên nếu scale để hợp với hộp nhỏ hơn thì nhớ tính thêm yếu tố này.
