Móc treo khăn đôi Klingon Bat'leth

Hôm nay đúng là ngày đẹp trời để… phơi cho khô!!

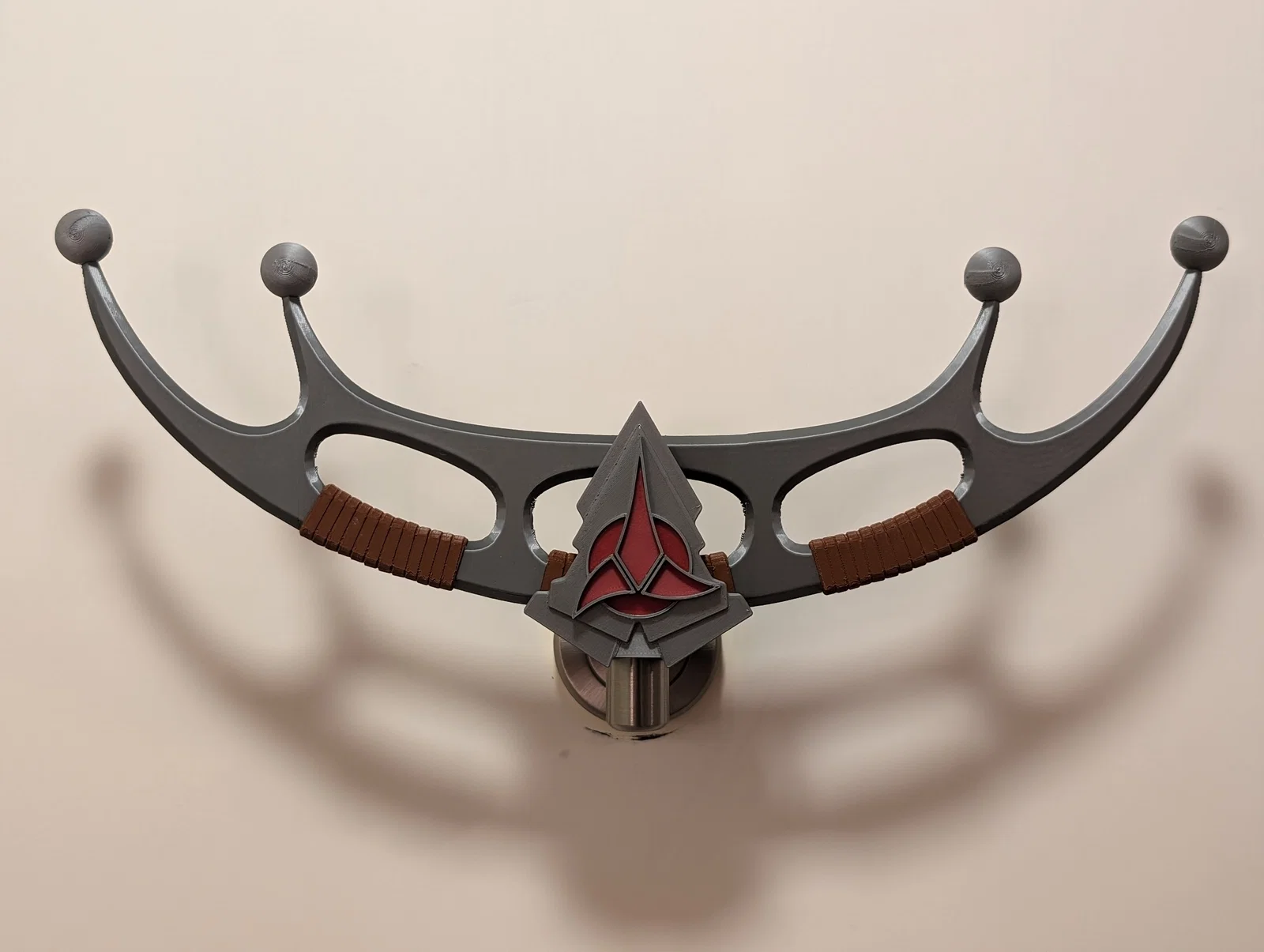

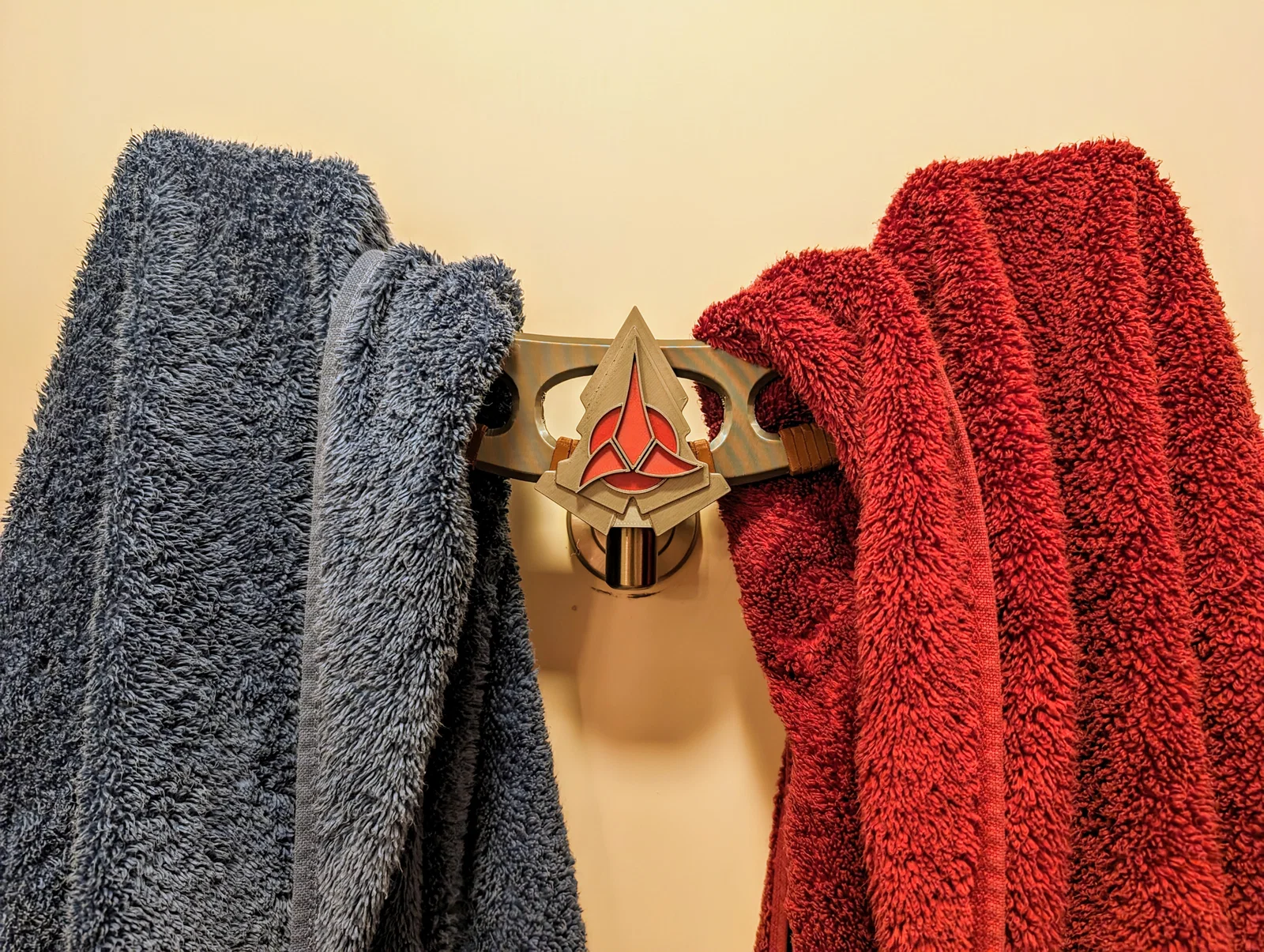

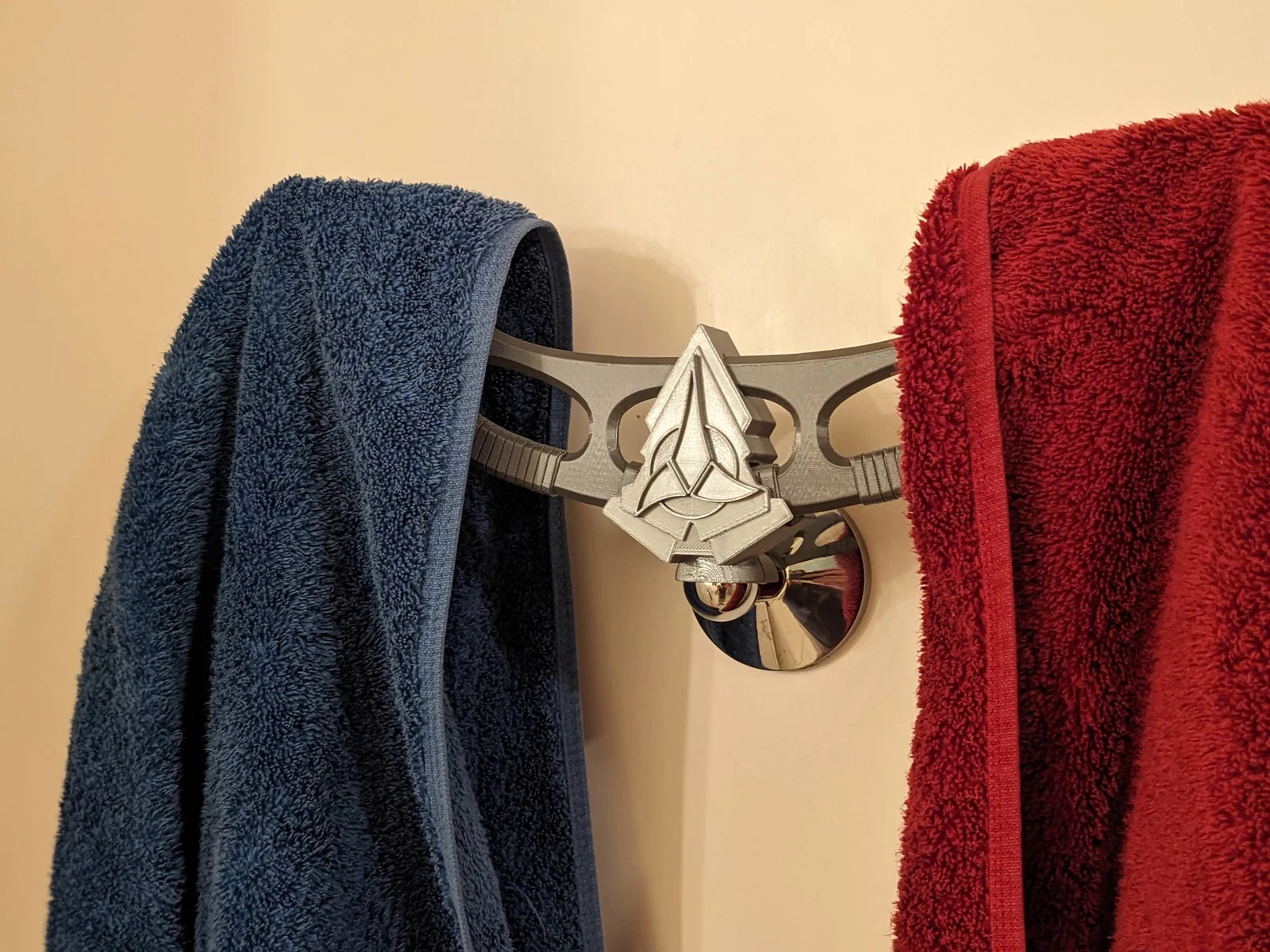

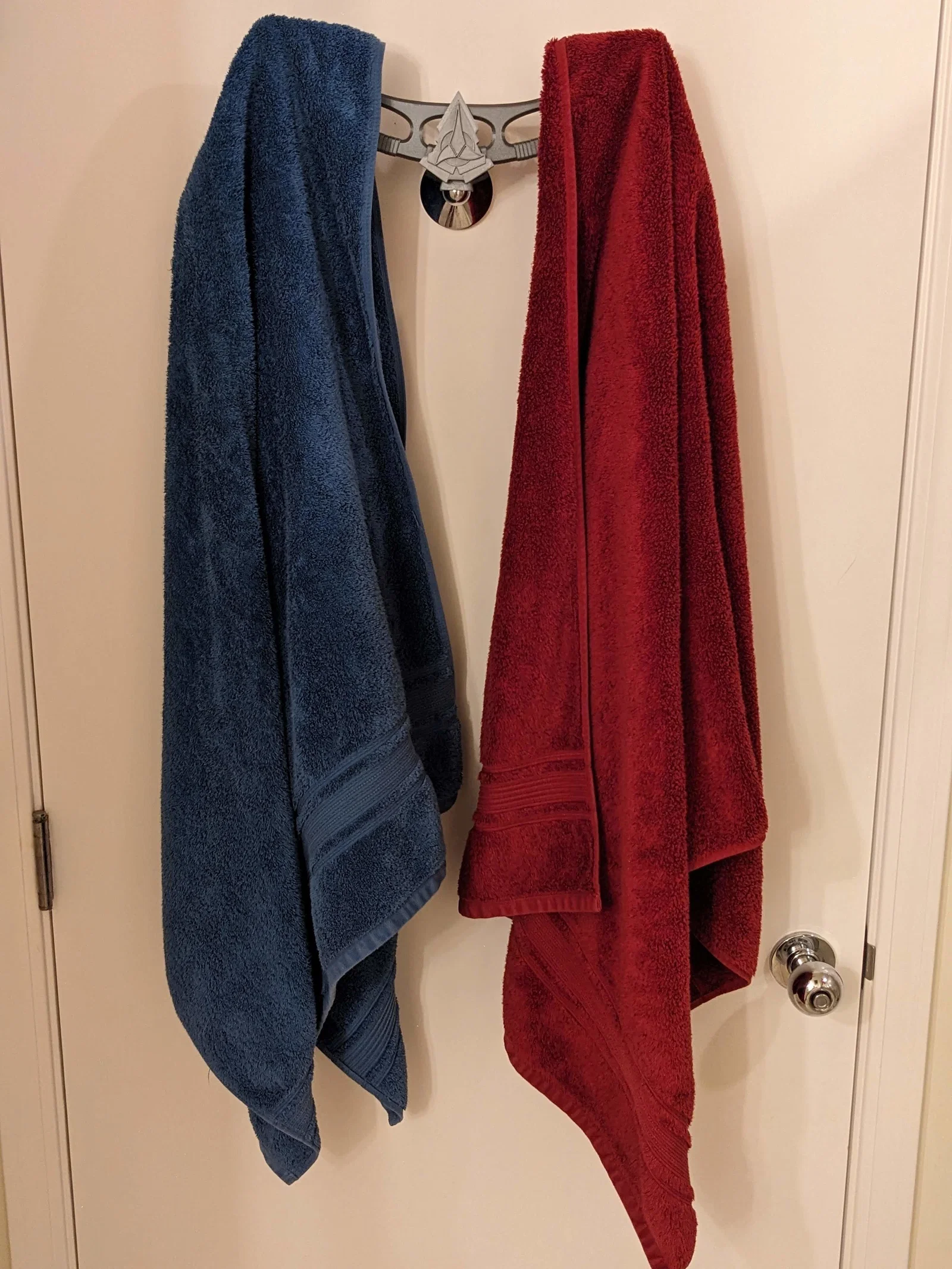

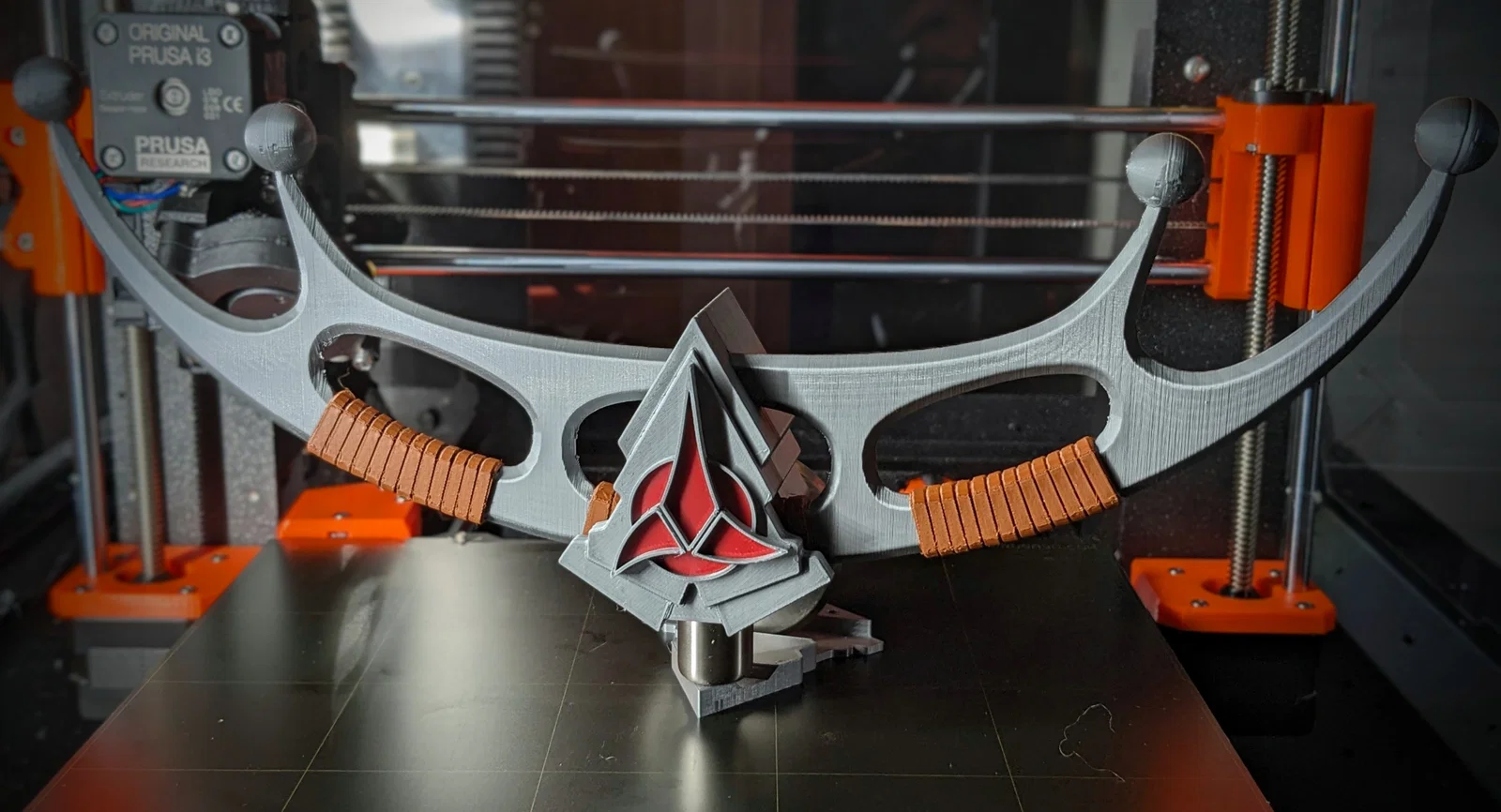

Nâng cấp phòng tắm của bạn với công nghệ Klingon xịn sò. Thiết kế chuẩn thế kỷ 24 này giúp “lên đời” từ một móc treo đơn thành một phiên bản vừa đẹp vừa tiện dụng hơn hẳn. Nó có thể treo ít nhất 2 khăn tắm lớn. Nhờ tầm vươn dài của Bat'leth, khăn được treo giãn ra hơn so với một cái móc đơn, giúp tăng lưu thông không khí và khô nhanh hơn.

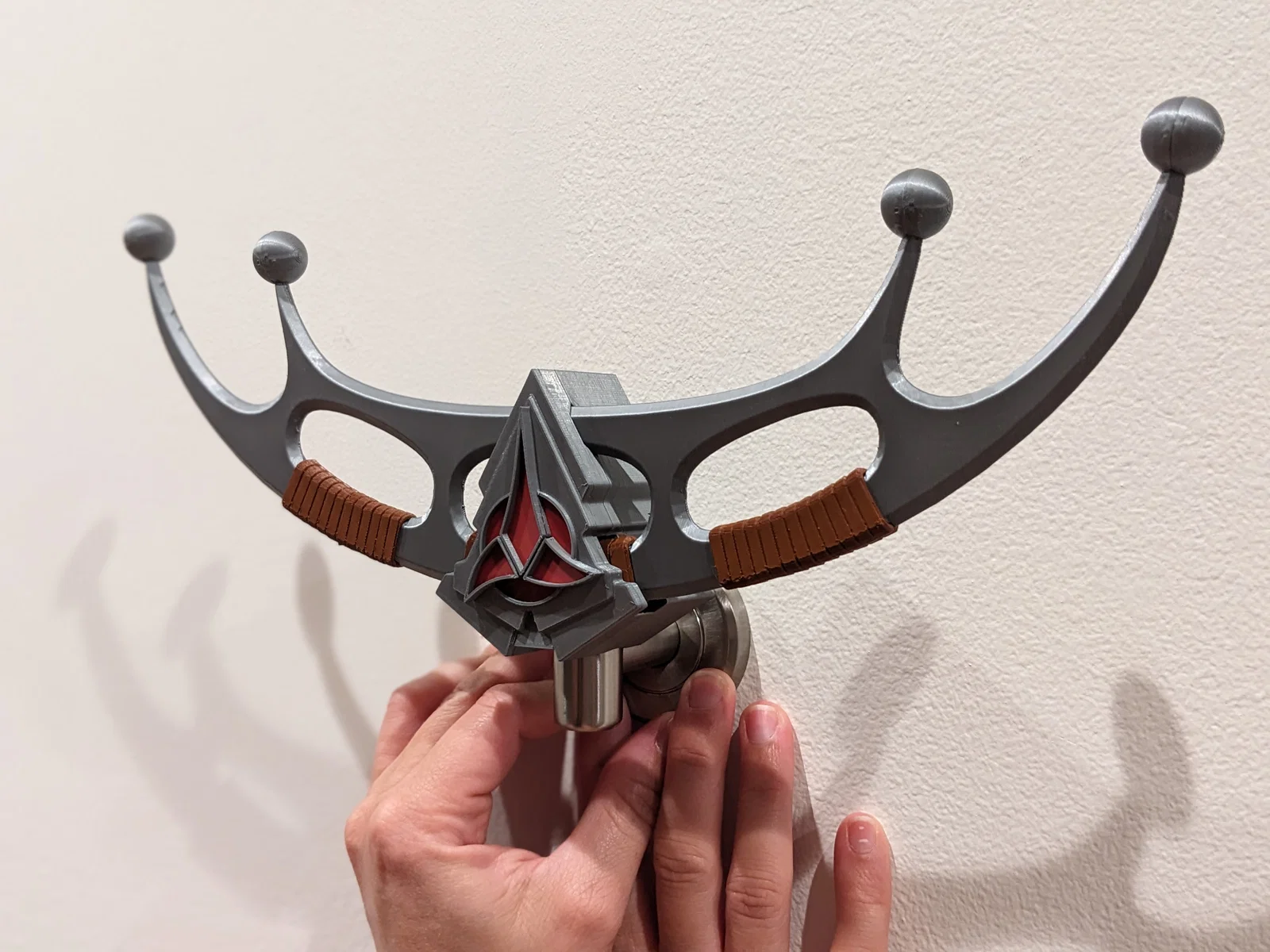

Đây là một trong những món mình in đầu tiên. Ban đầu nó được thiết kế cho cái móc treo khăn trong phòng tắm nhà mình. Nhưng sau đó mình muốn làm thêm vài cái nữa mà lại không kiếm được đúng loại móc y chang, nên mình quyết định đổi sang kiểu khác. Cuối cùng mình chọn Gatco lattitude 2 (link: https://www.amazon.com/Gatco-4295-Latitude-Single-Nickel/dp/B000GZA44Q/ref=sr_1_2?crid=2KB4QK19510EF&keywords=gatco%2Blatitude%2B2&qid=1691390695&sprefix=gatco%2Blattitude%2B2%2B%2Caps%2C156&sr=8-2&th=1))

Phần Bat'leth của A_SKEWED_VIEW_3D mình remix lại để có lỗ bắt vít, đồng thời thêm tay nắm (grips) dạng thay thế được để in multi-material sẽ đỡ tốn thời gian hơn. Nhưng bạn sẽ cần dán keo các miếng grips.

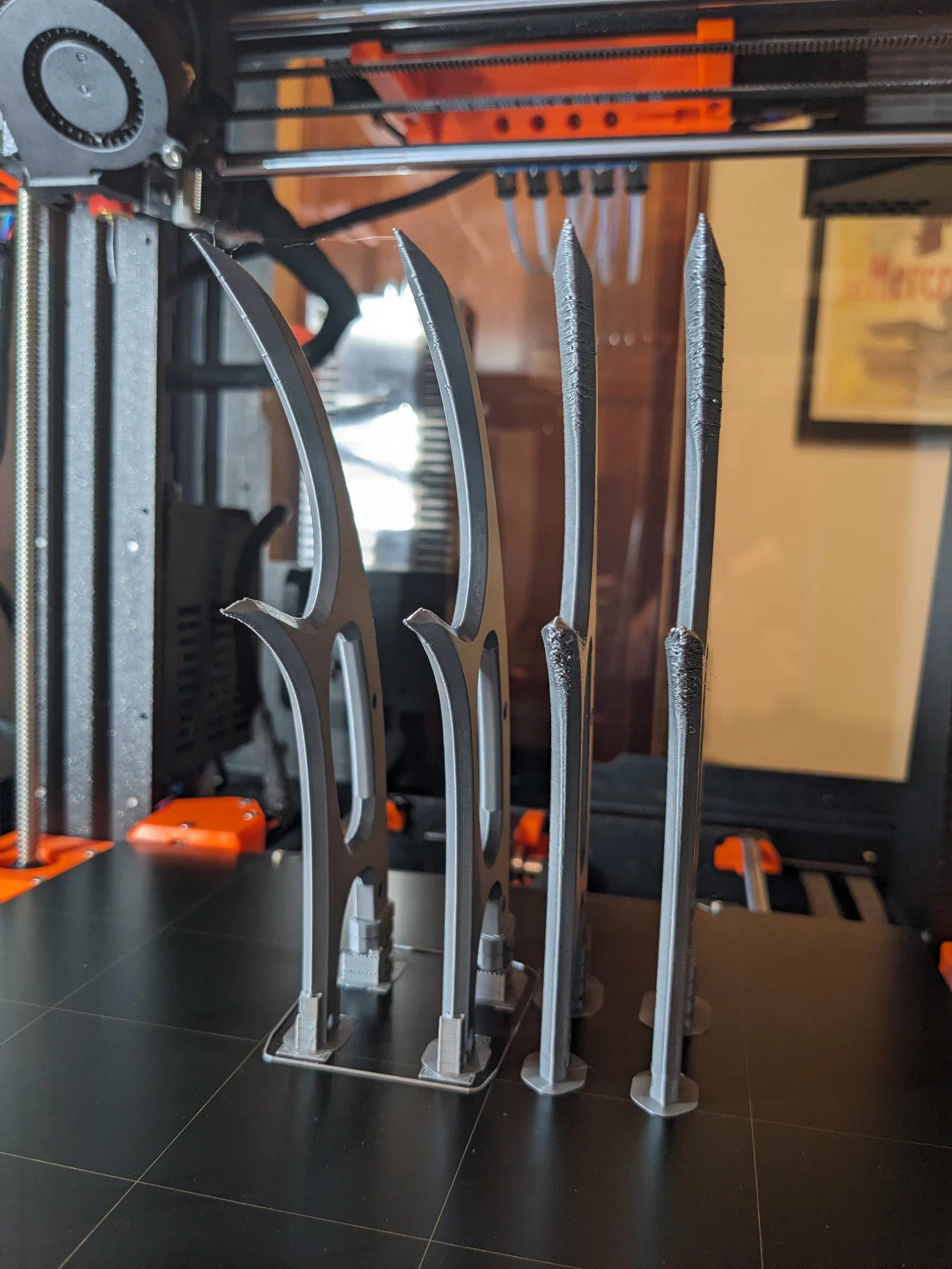

Nếu dùng PrusaSlicer, mình khuyên in Bat'leth với layer height 0.15 mm, infill 60% trở lên, chọn print infill before exterior, và chạy ở 80% speed. Mình cũng khuyên dùng classic slicer mode với gap fill tắt, thay vì mặc định Arachne. Lý do là các overhang khá gắt. In infill trước sẽ giúp overhang gọn hơn. Mình thấy dùng classic perimeter generator và không fill gaps cũng giảm overhang vì nó không “bù quá tay” để nhét thêm vật liệu vào Bat'leth. Mình có chia sẻ hình so sánh infill first vs exterior first. Infill first là bộ bên trái. Mình cũng thấy in cả hai nửa cùng lúc sẽ tốt hơn. Có thể do mỗi layer có thêm thời gian nguội nên ít bị xệ.

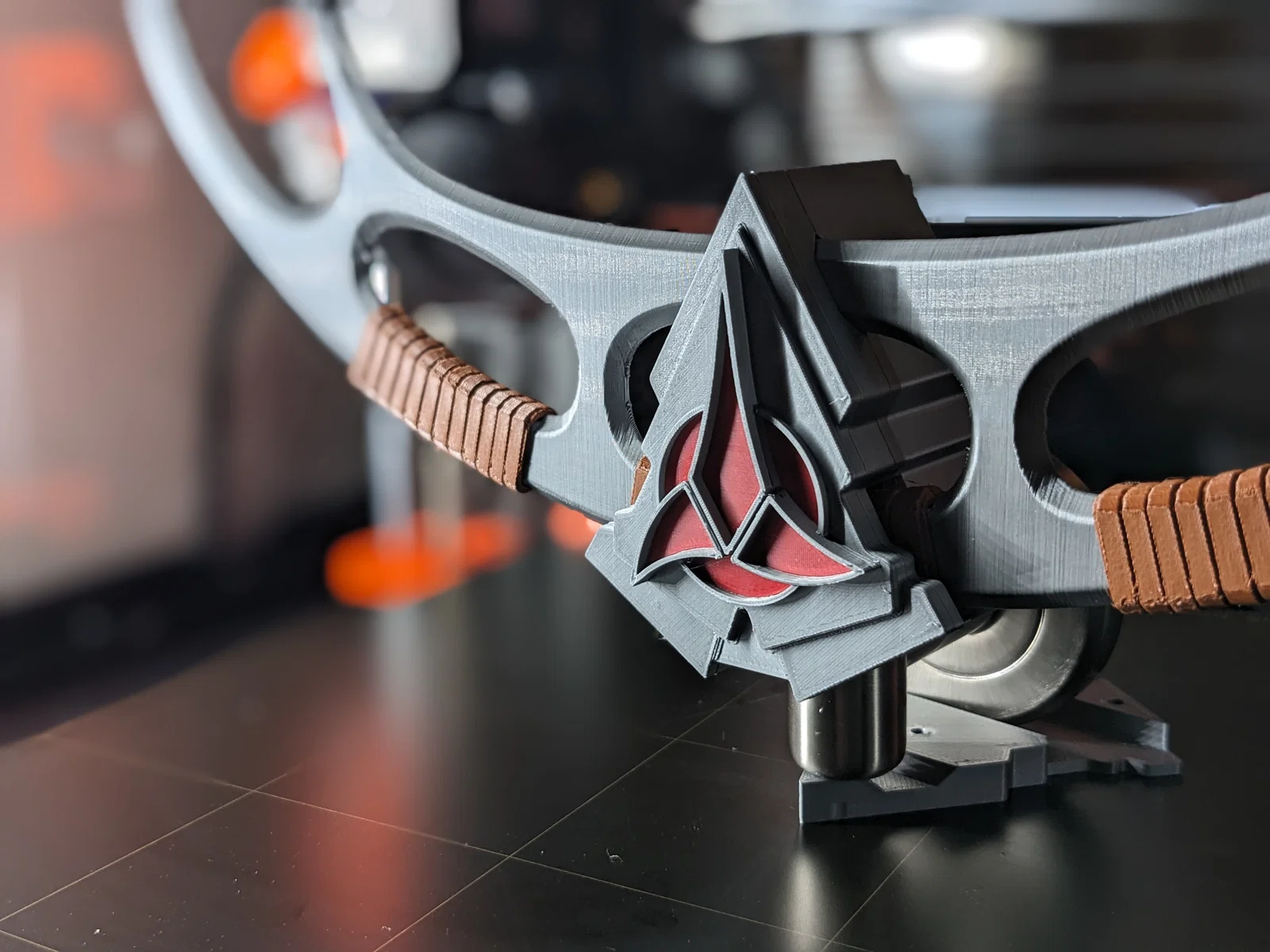

Phần thân chính của bộ mount là do mình thiết kế, nhưng mình giữ lại dáng của communicator của BiancaW cho đẹp. Mình cũng thêm bản in multi-material cho faceplate để bạn phối màu cho cái “badge”.

Khi in tất cả các phần lắp (Badge_faceplate, Mid_plate, Back_cut_with_Gatco_fixed), nếu in cùng một vật liệu, mình khuyên: tắt elephant foot compensation (nếu dùng PLA), layer height 0.15 mm, classic perimeter generator, no fill gaps, và trong phần advance setting chỉnh perimeters về 0.3 mm. Chủ yếu vì dùng Arachne và gap fill đã làm cách in lỗ vít bị đổi. Nó gây vấn đề với các lỗ gần mép ngoài, làm mặt ngoài bị lún (dimple). Nhưng khi in theo classic perimeter generator, no fill gaps thì đường đi của extruder đổi và hết bị lún.

Nếu in badge faceplate theo multi-material, mình khuyên dùng Arachne vì có vẻ phủ tốt hơn khi bạn muốn thêm màu cho các phần bên trong badge.

Mình cũng có kèm file Back_cut_without_gatco_mount_cut. File này là phần mount chưa cắt theo chuẩn ngàm Gatco, để bạn remix lại cho hợp với loại ngàm/móc khác.

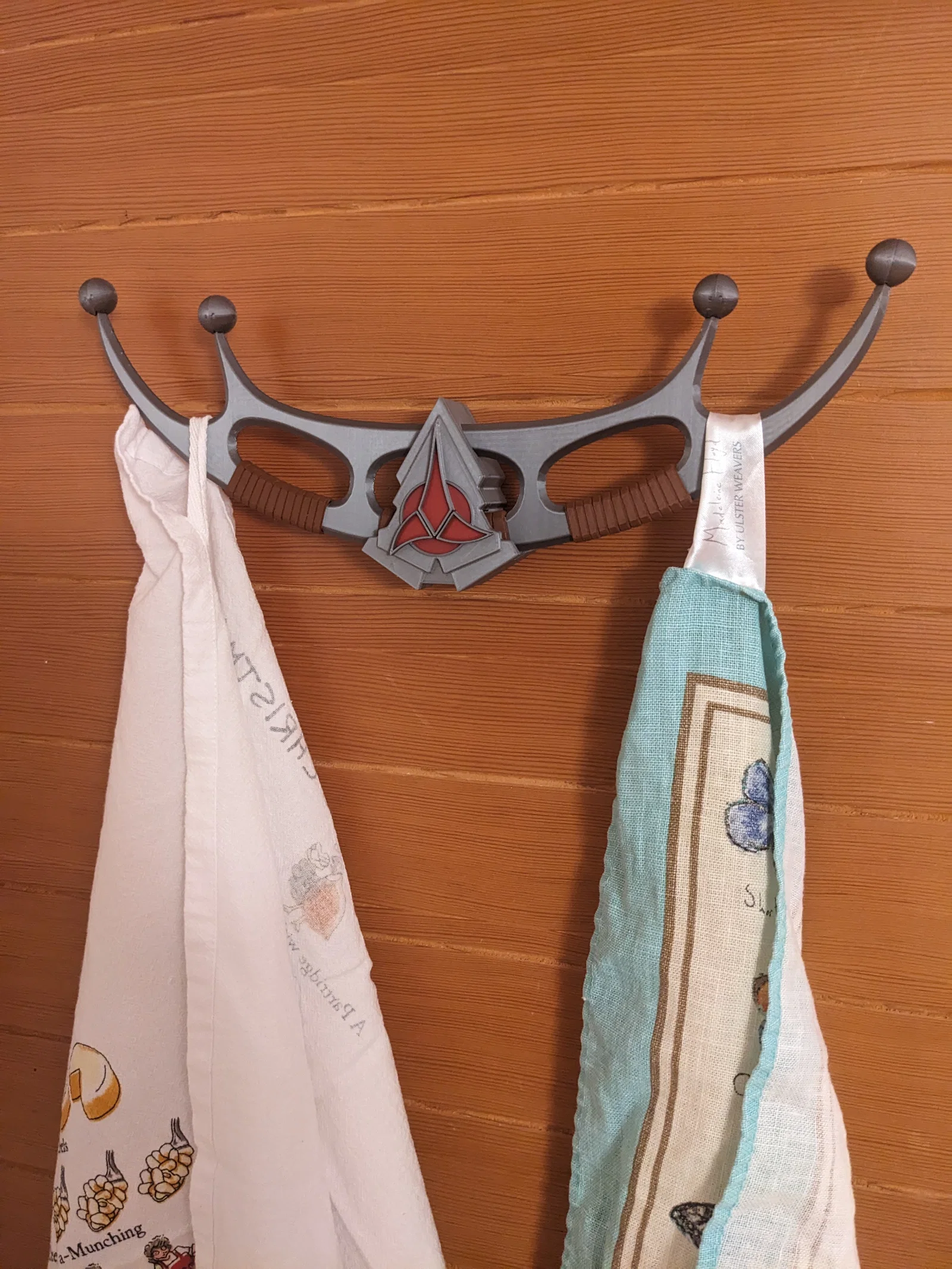

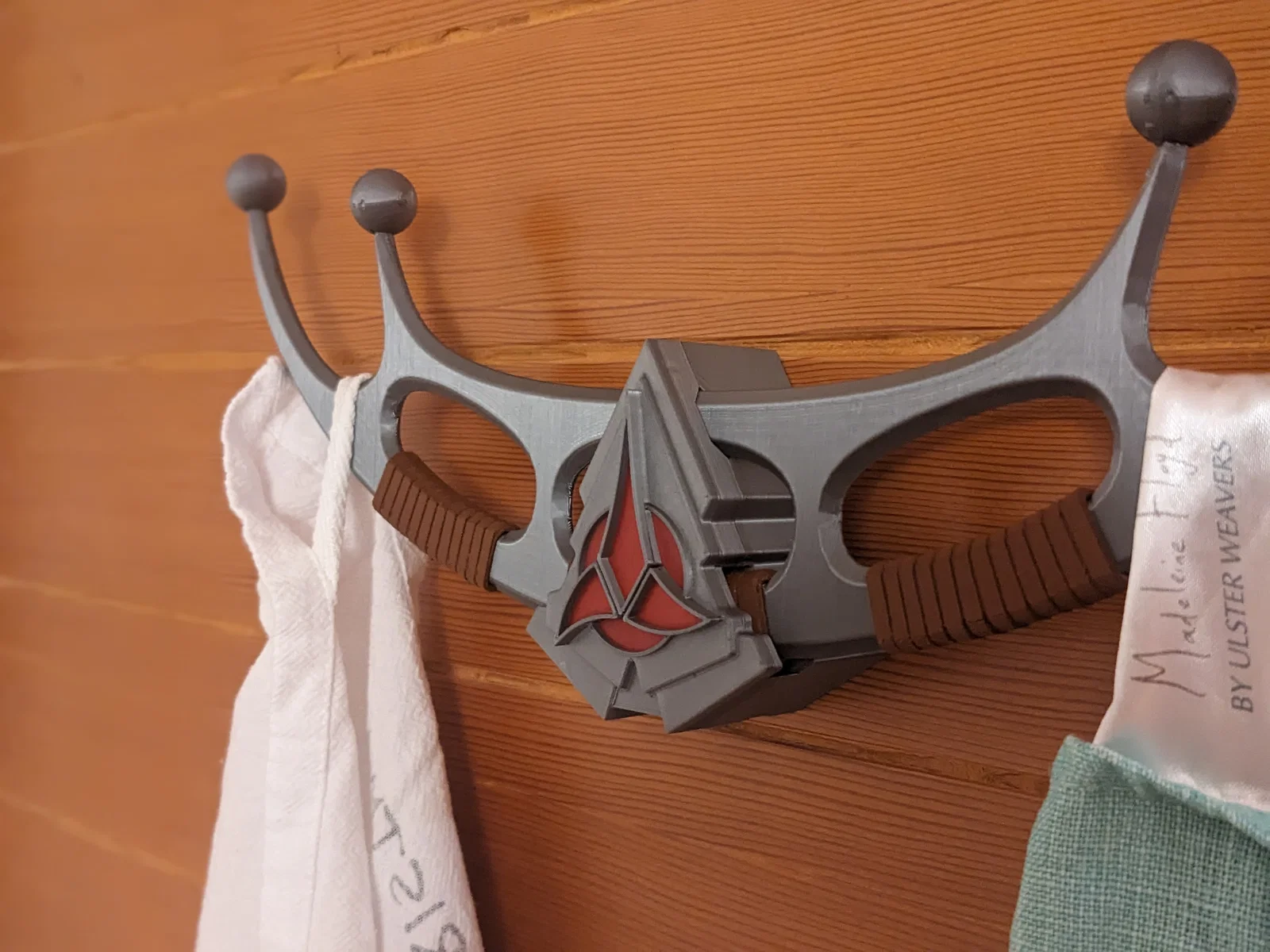

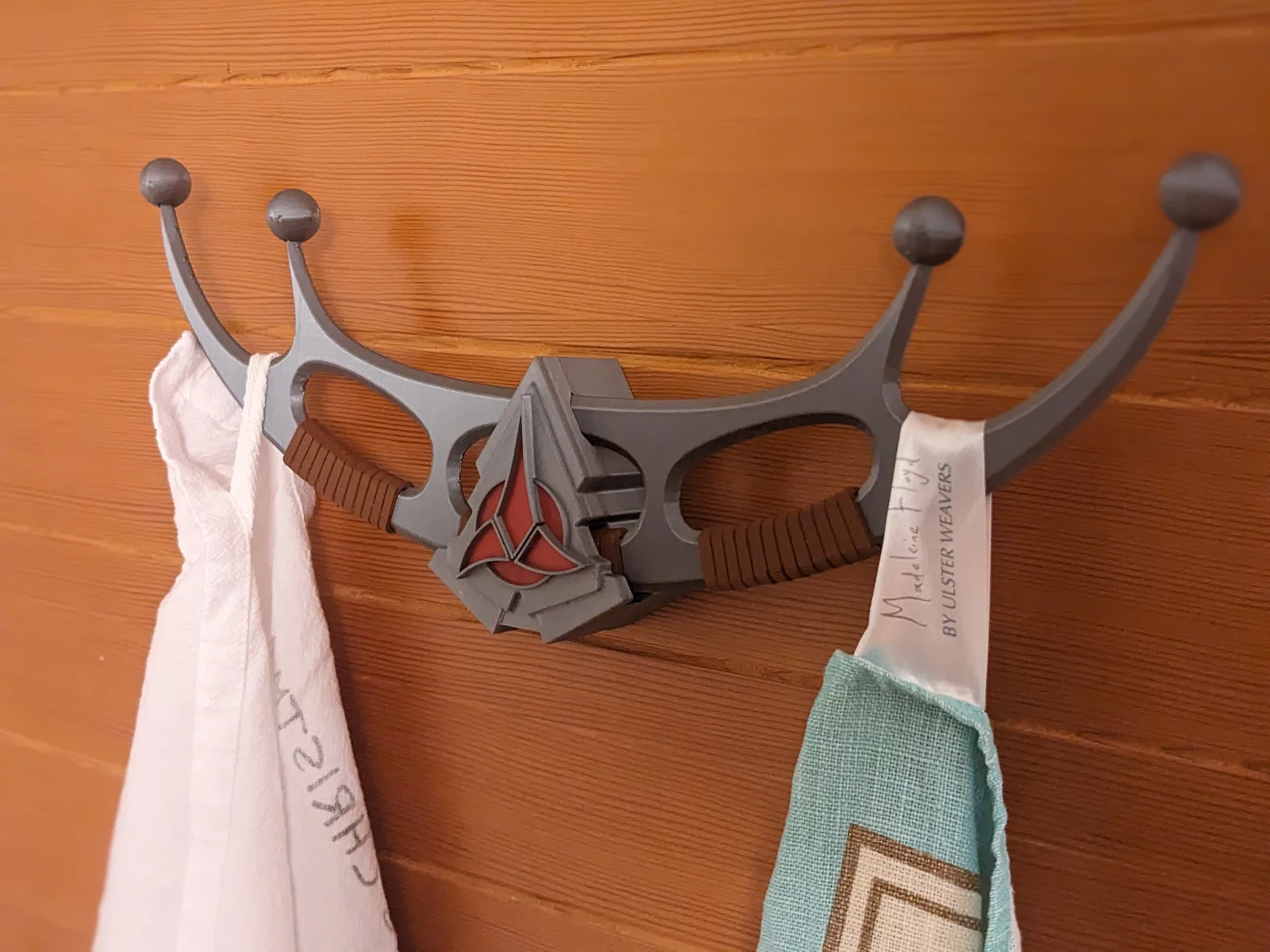

File không có phần cắt theo ngàm Gatco cũng có thể dán lên tường bằng băng keo dính Velcro để khỏi cần thêm thiết bị. Mình chưa test với khăn tắm lớn, nhưng khăn lau bếp (tea towels) thì chạy ngon lành. Xem hình đính kèm Bat'leth mount hoạt động trong bếp.

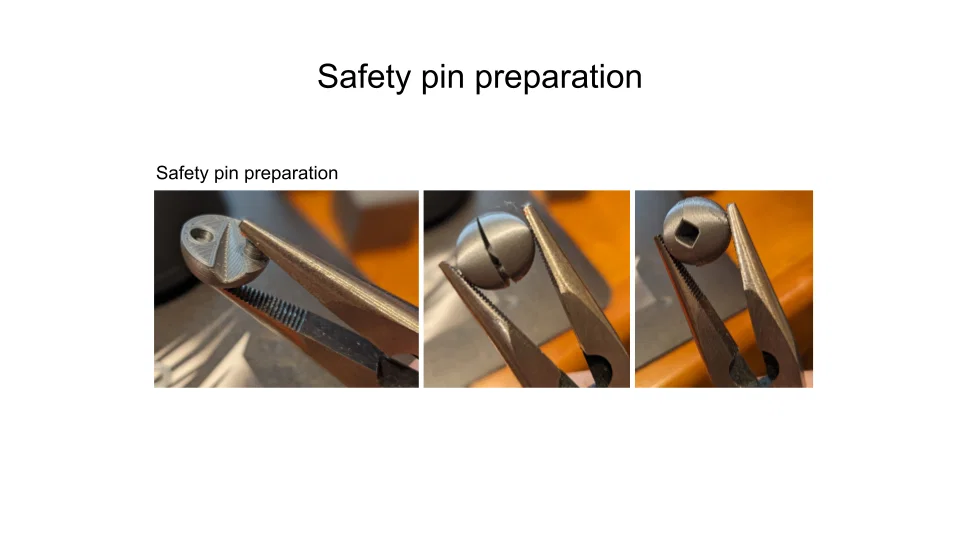

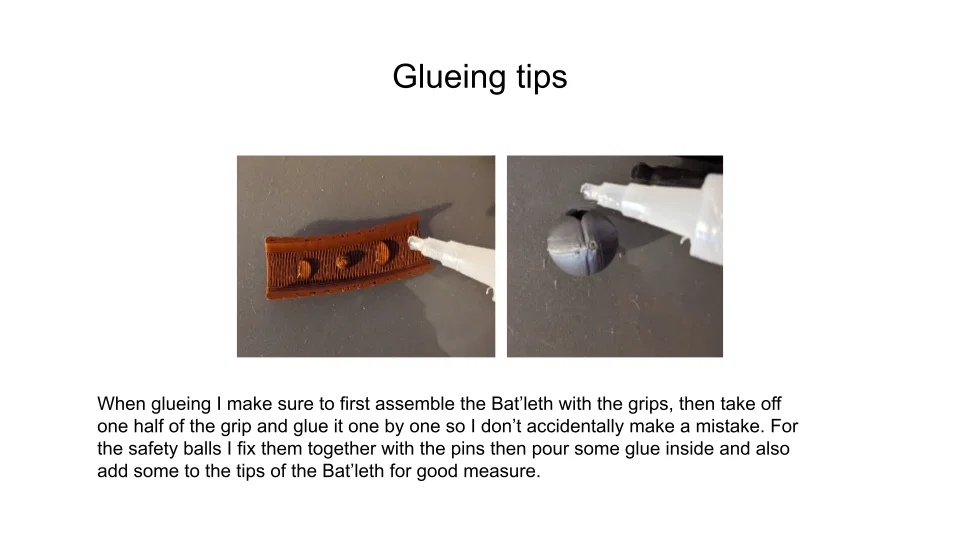

Nhớ dán các “safety balls” lên Bat'leth. Dùng keo dán nhựa loại tốt. Mình dùng loại này thấy khá ổn.

https://www.amazon.com/Loctite-Plastics-Bonding-Activator-681925/dp/B000Y3LHXW/ref=sr_1_1?crid=2DCKJYLNQX5F2&keywords=loctite+plastics&qid=1691391356&sprefix=loctite+plastic%2Caps%2C154&sr=8-1

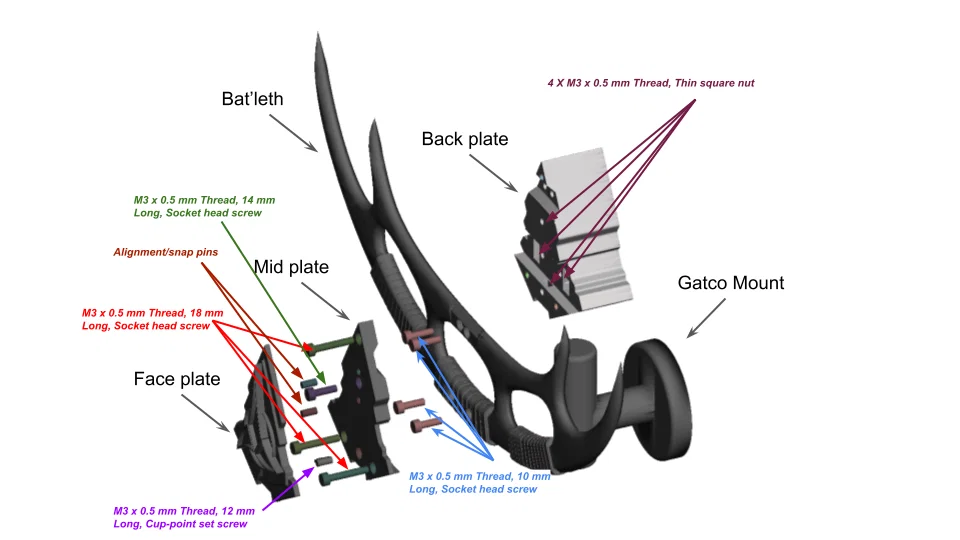

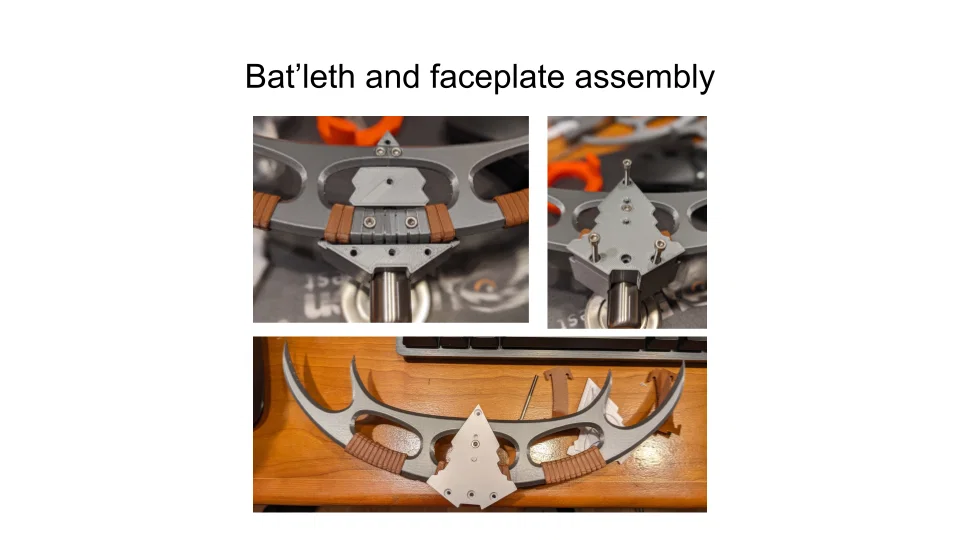

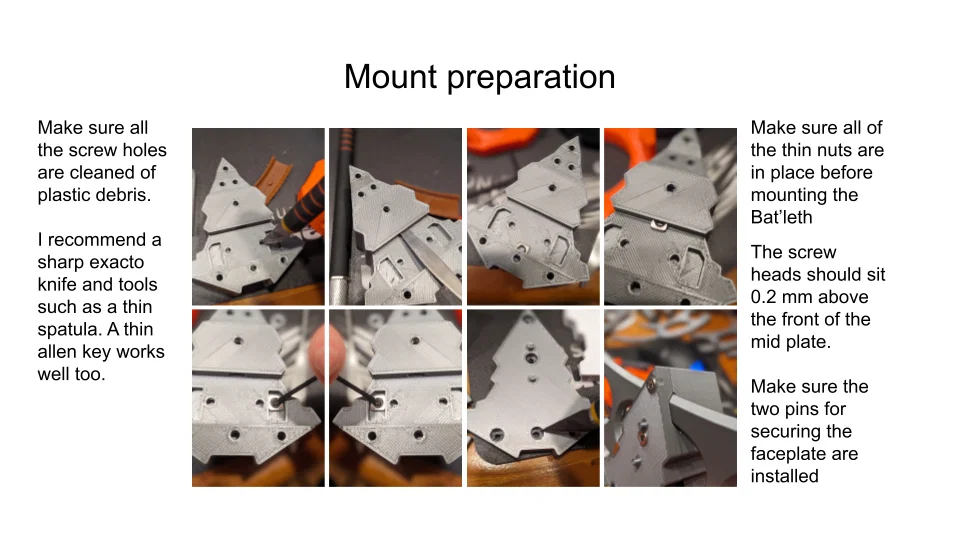

Để gắn Bat'leth, bạn sẽ cần một số ốc và đai ốc.

4 X M3 x 0.5 mm Thread, 10 mm Long, Socket head screw

1 X M3 x 0.5 mm Thread, 14 mm Long, Socket head screw

3 X M3 x 0.5 mm Thread, 18 mm Long, Socket head screw

1 X M3 x 0.5 mm Thread, 12 mm Long, Cup-point set screw

4 X M3 x 0.5 mm Thread, Thin square nut

Thin square nut có kích thước khoảng: 5.5 mm dài/rộng và 1.8 mm dày.

Hy vọng đa số mấy món này có sẵn trong đồ spare của máy Prusa của bạn.

Một lưu ý nữa khi in model này: cố gắng đặt seam chạy ở phía trong (internal) nếu có thể, cho các phần mount. Riêng Bat'leth thì seam nên chạy phía sau thay vì phía trước, để giữ các cạnh sắc nhìn “ngọt” hơn.
