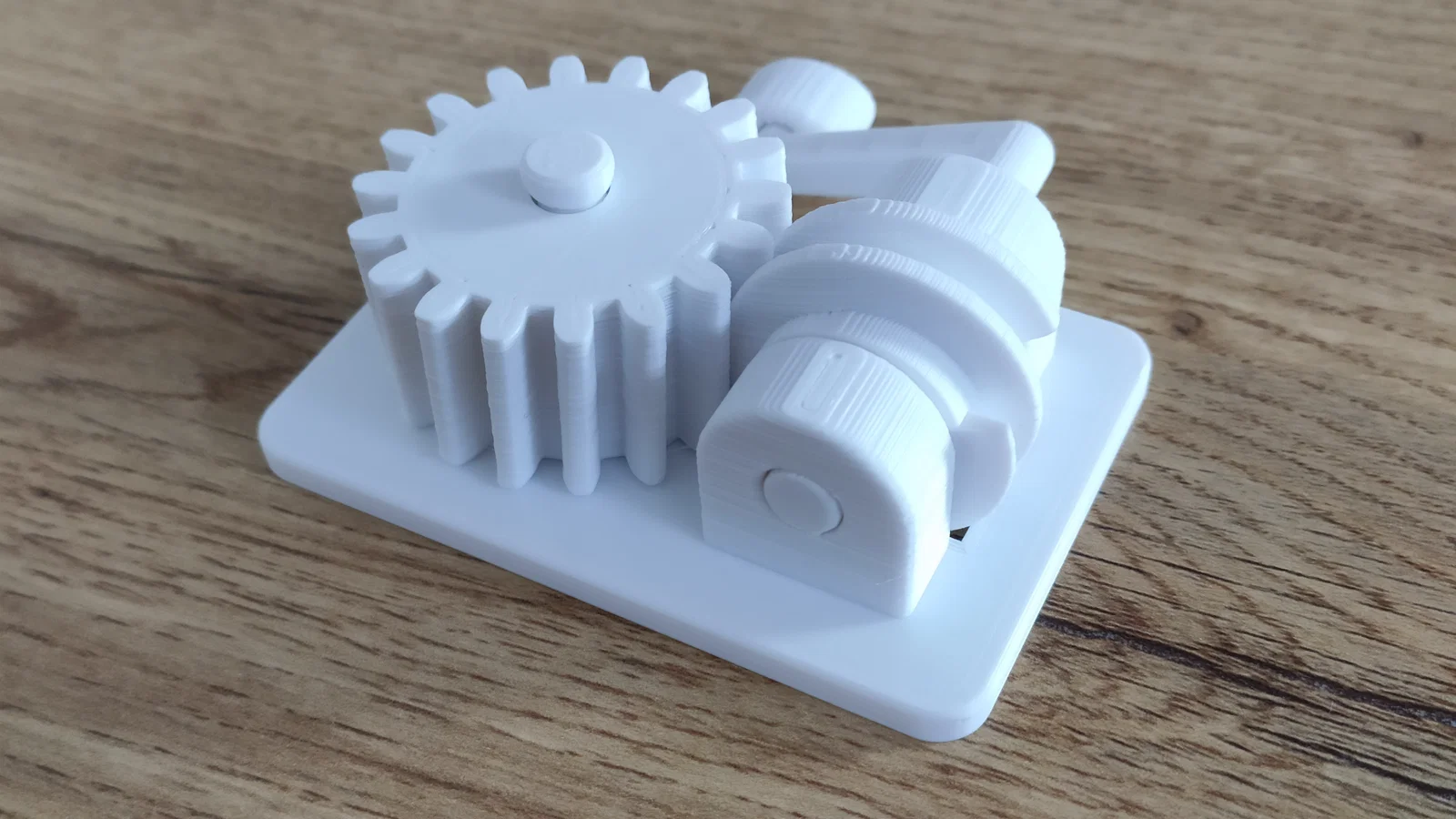

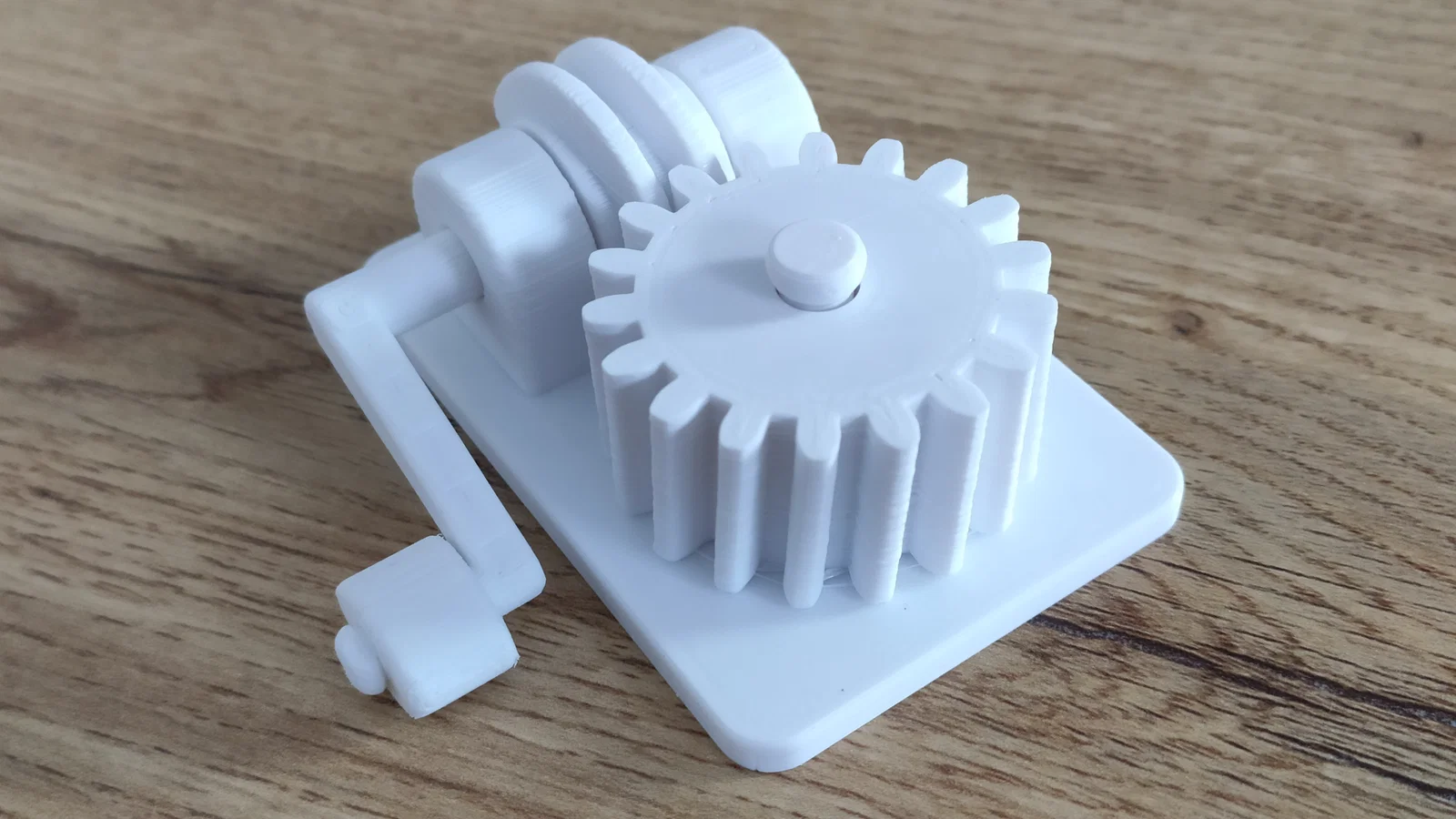

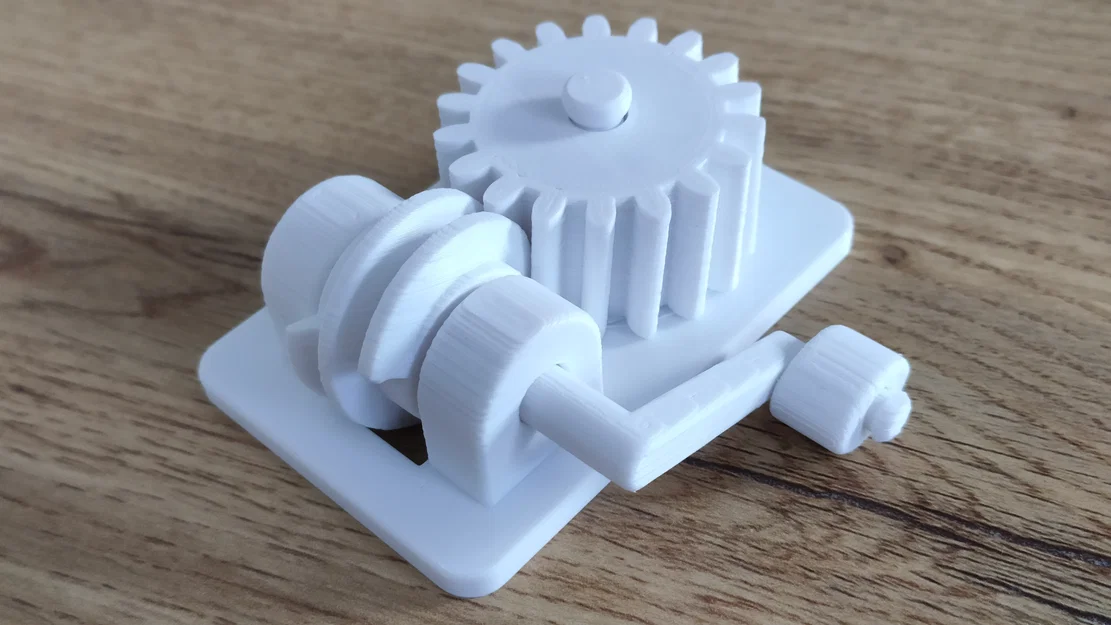

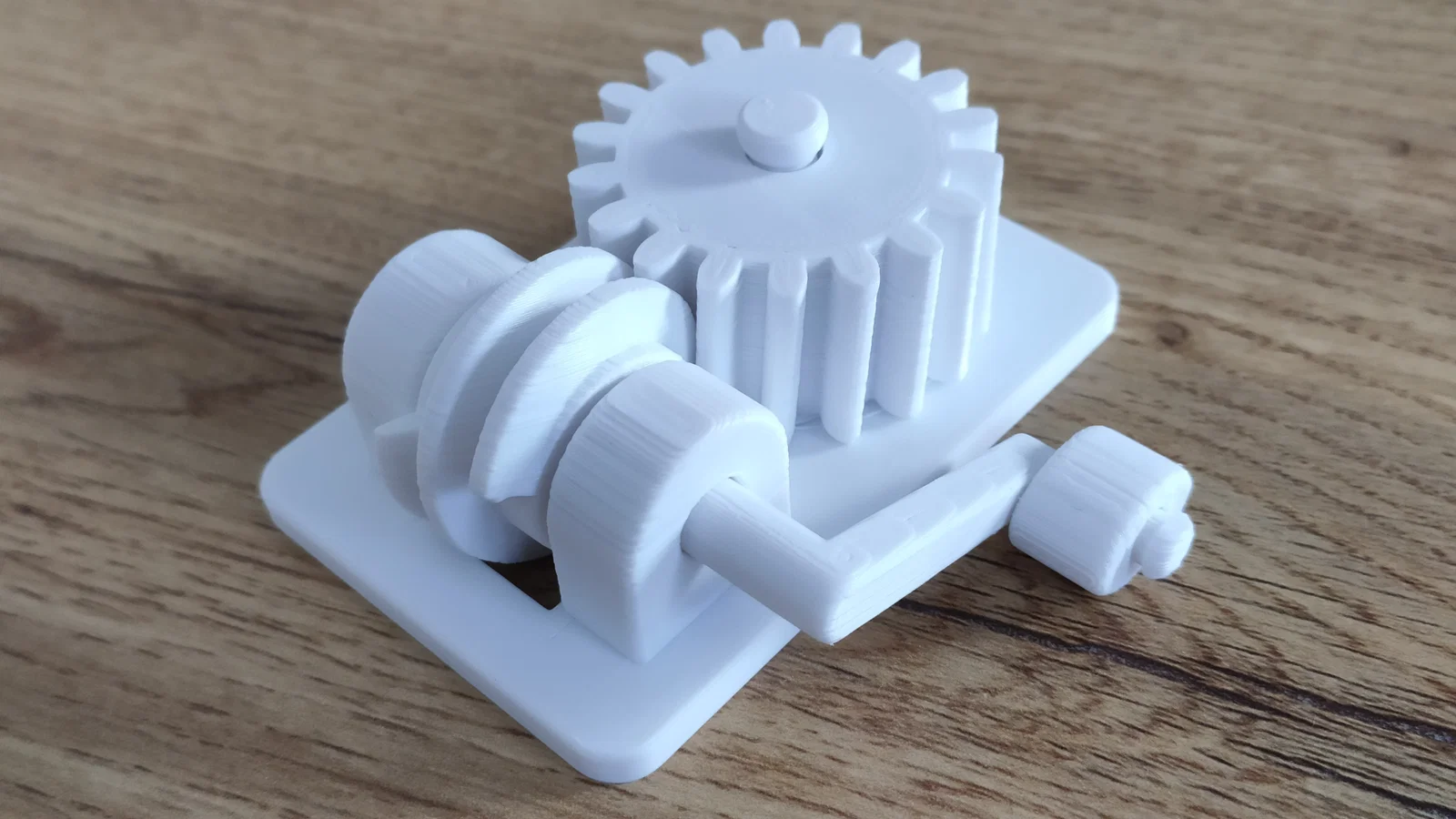

Bộ Truyền Trục Vít (Worm Gear Drive) - Test Print-in-Place
Model Worm Gear Drive dạng print-in-place để test khả năng in cơ cấu chuyển động. Có 2 file STL với tolerance khác nhau cho trục và lỗ. Gợi ý setting Cura: layer 0.2 mm, 4 walls, infill Triangles 20%, support Touching Buildplate.
Mô tả
Khi in, mình cài (trong Cura) Standart Quality: Layer Height 0.2 mm, ít nhất 4 wall lines, Infill: Triangles 20% và cũng cần dùng Support: Normal, Touching Buildplate để đỡ phần tay quay và phần dưới của bánh răng worm wheel. Trên Ender 3 Pro của mình tốc độ in 40 mm/s, nhiệt độ 200/50°C (PLA Colorfil), Cooling 100%
Sau khi in xong, cần cẩn thận tách/giải phóng các phần chuyển động.
Bạn có thể chọn 2 phiên bản của model:
worm_gear_print_test_0.4_0.4 v1.stl: độ hở (tolerance) 0.4 mm phía dưới bánh răng 18 răng và độ hở 0.4 mm giữa các trục và lỗ của chúng.
worm_gear_print_test_0.6_0.4 v1.stl: độ hở (tolerance) 0.4 mm phía dưới bánh răng 18 răng và độ hở 0.6 mm giữa các trục và lỗ của chúng.
Youtube: https://youtu.be/ATu4tPS0XOw
