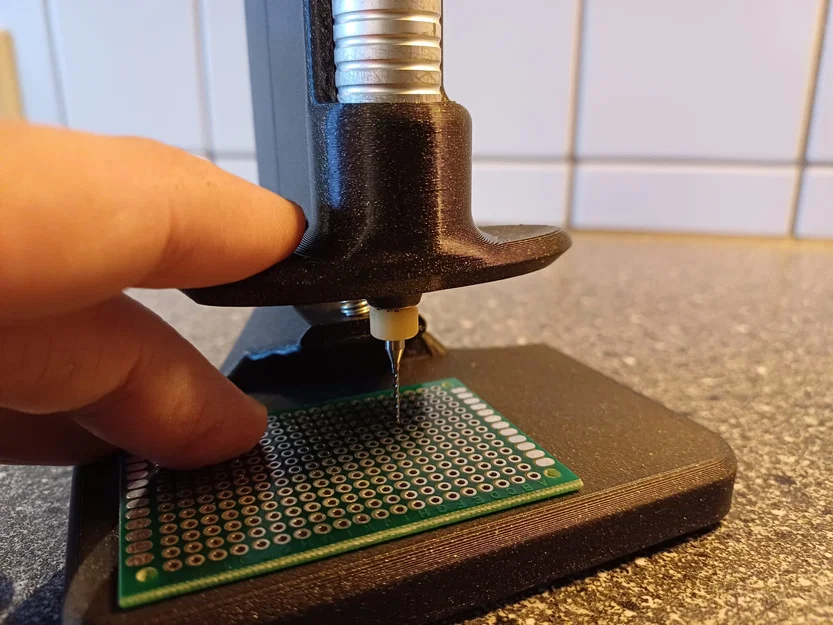

PCB Drill – Chân đế khoan PCB dẫn hướng tuyến tính cho Proxxon

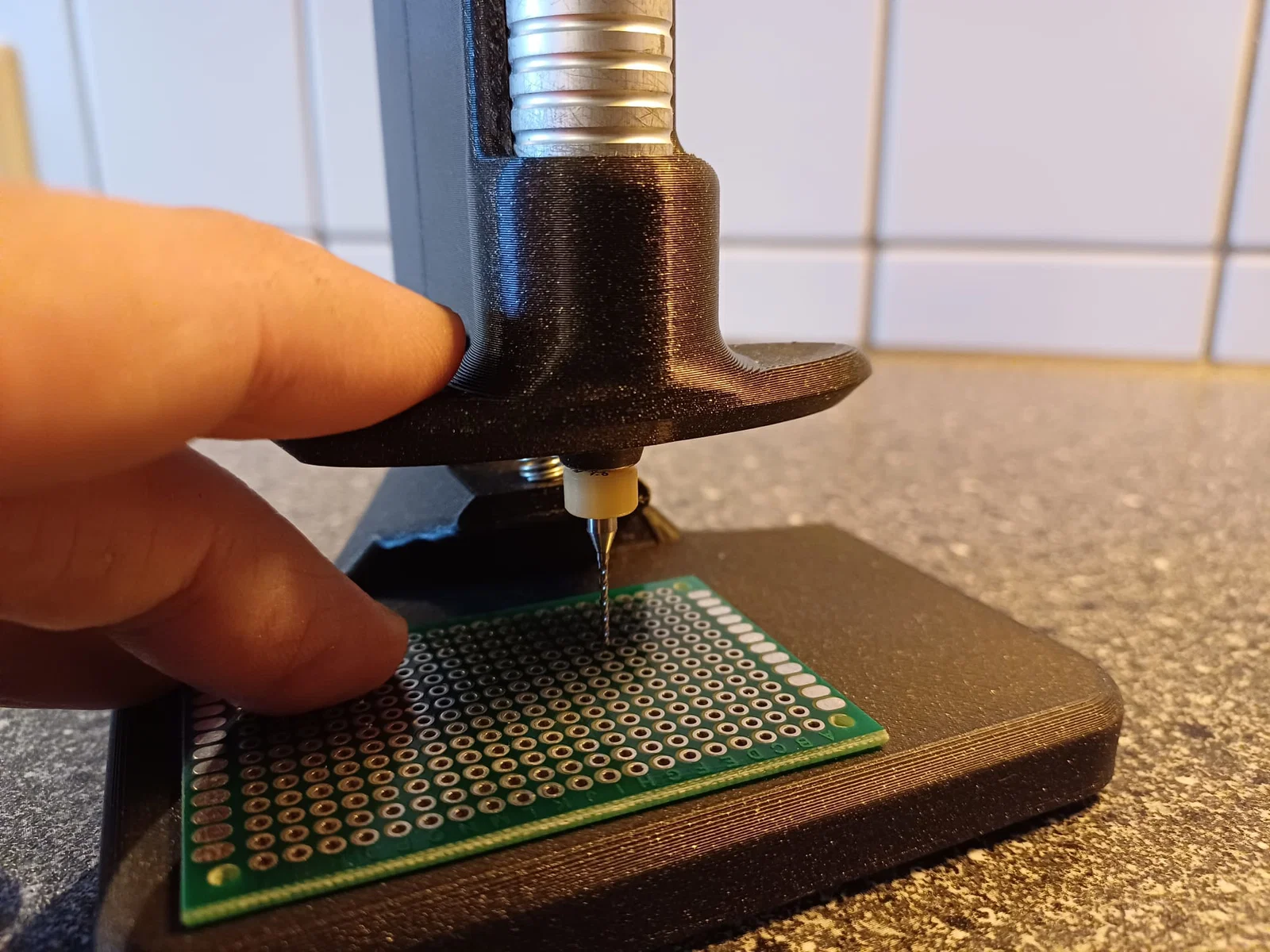

Mũi khoan PCB có dẫn hướng tuyến tính.

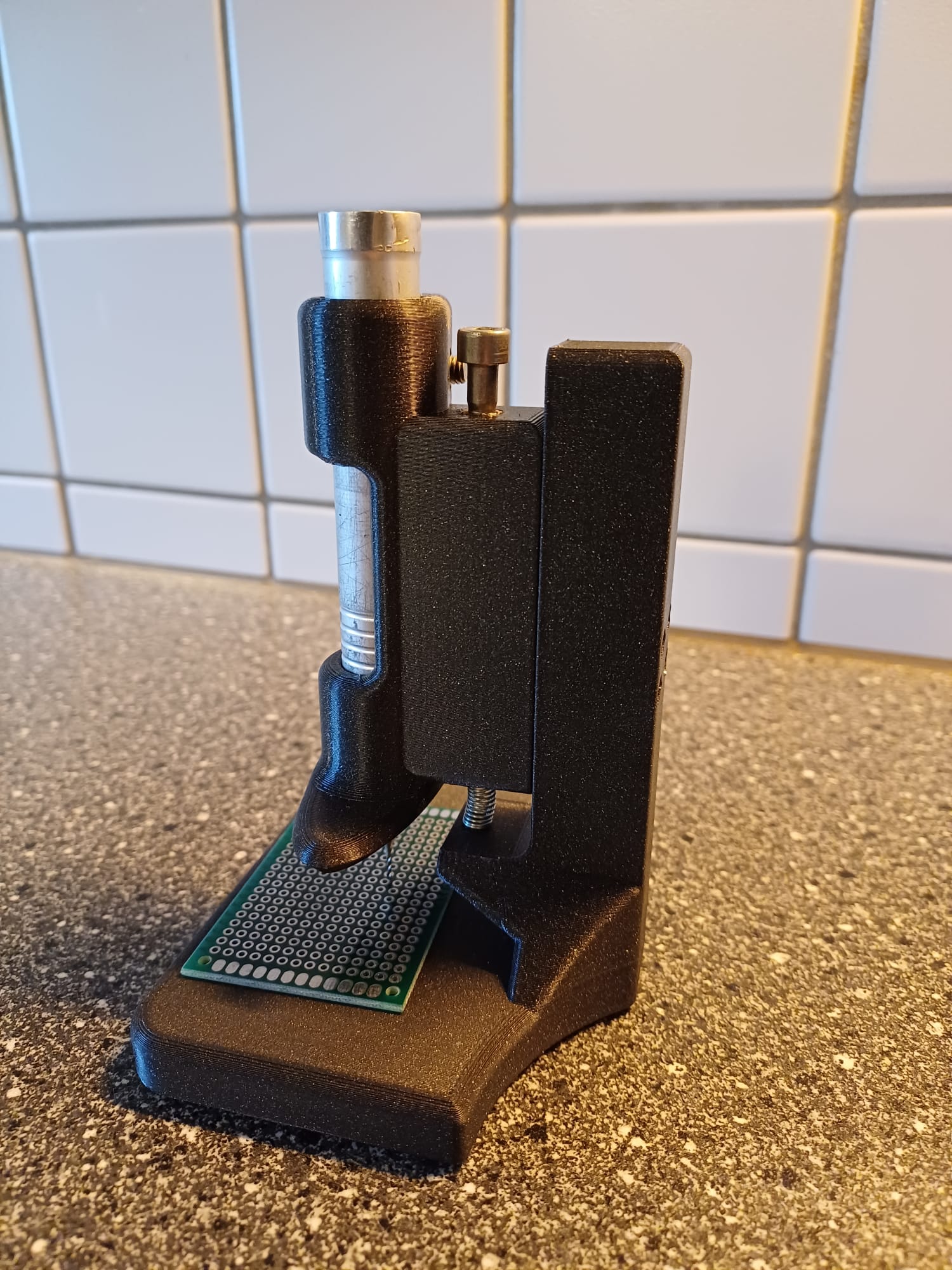

Bộ chân đế micro-drill này bên mình đang dùng trong makerspace để khoan các PCB tự làm.

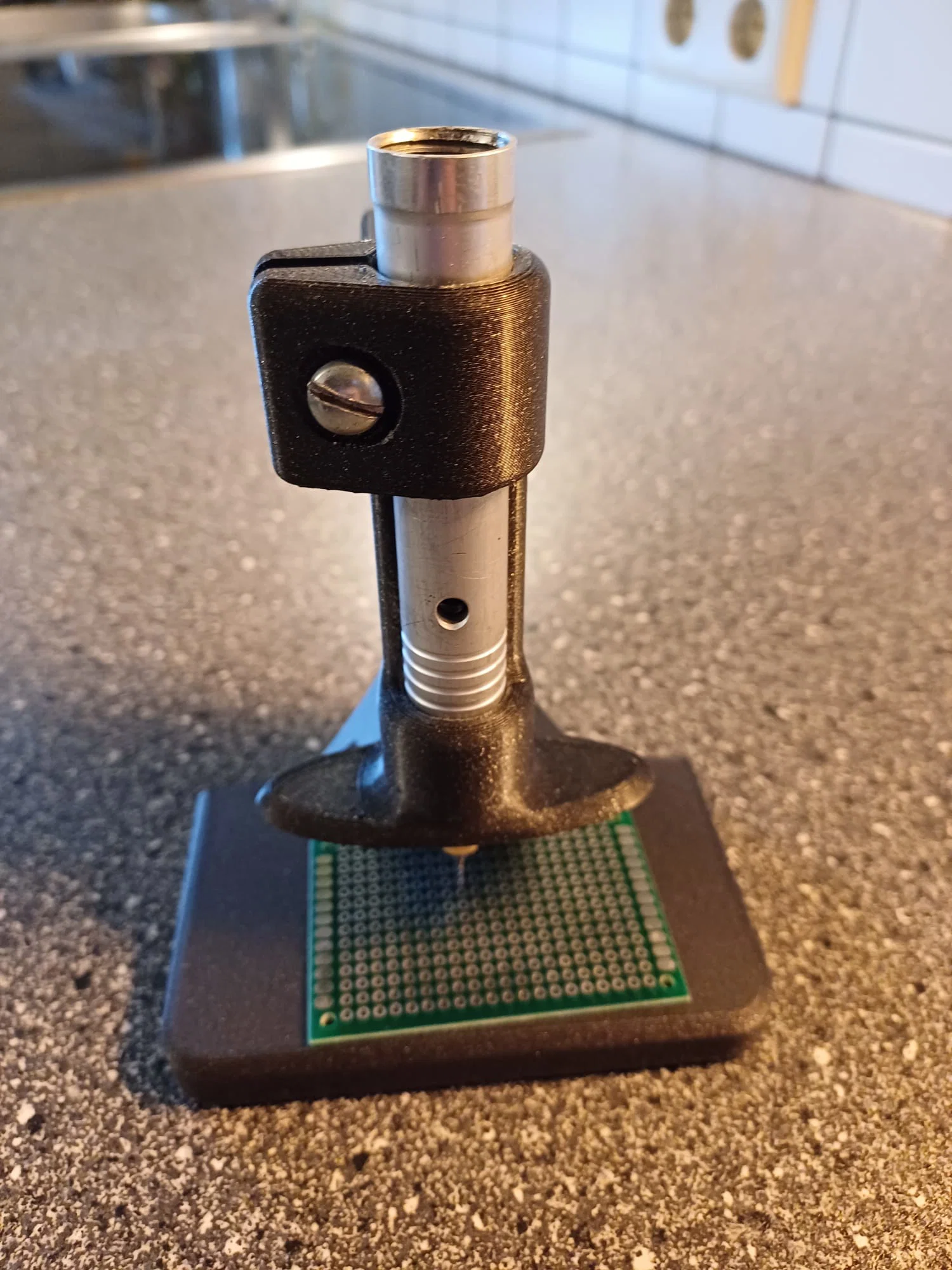

Nguồn động lực là máy mài công nghiệp Proxxon kèm trục mềm (flexible shaft).

(Một phiên bản khác cho Dremel sẽ ra sau.)

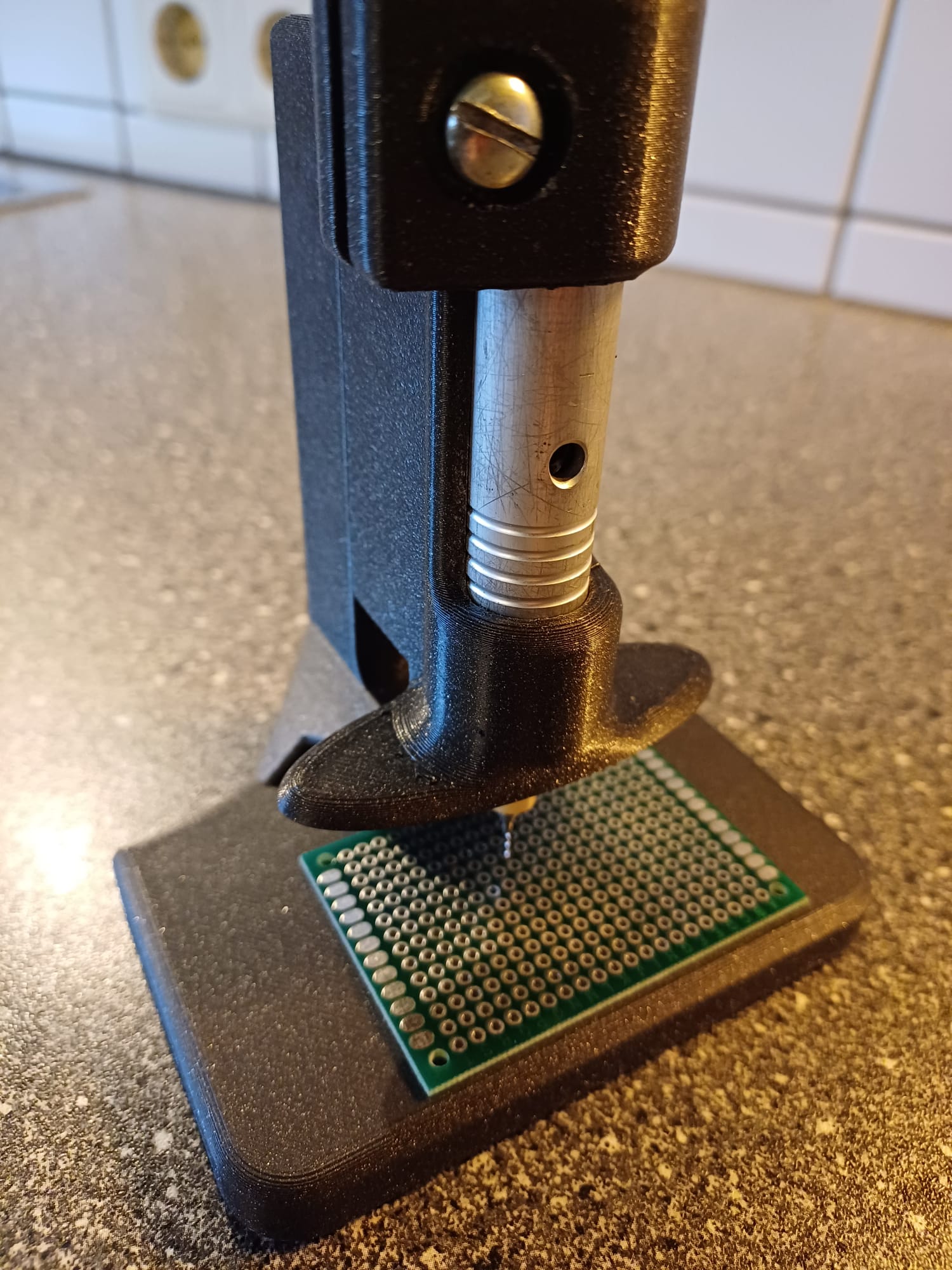

Lực căng (preload) của lò xo có thể chỉnh bằng một con vít.

Cả vít chỉnh và vít kẹp đều chạy trong ống lót M5 dạng heat-insert.

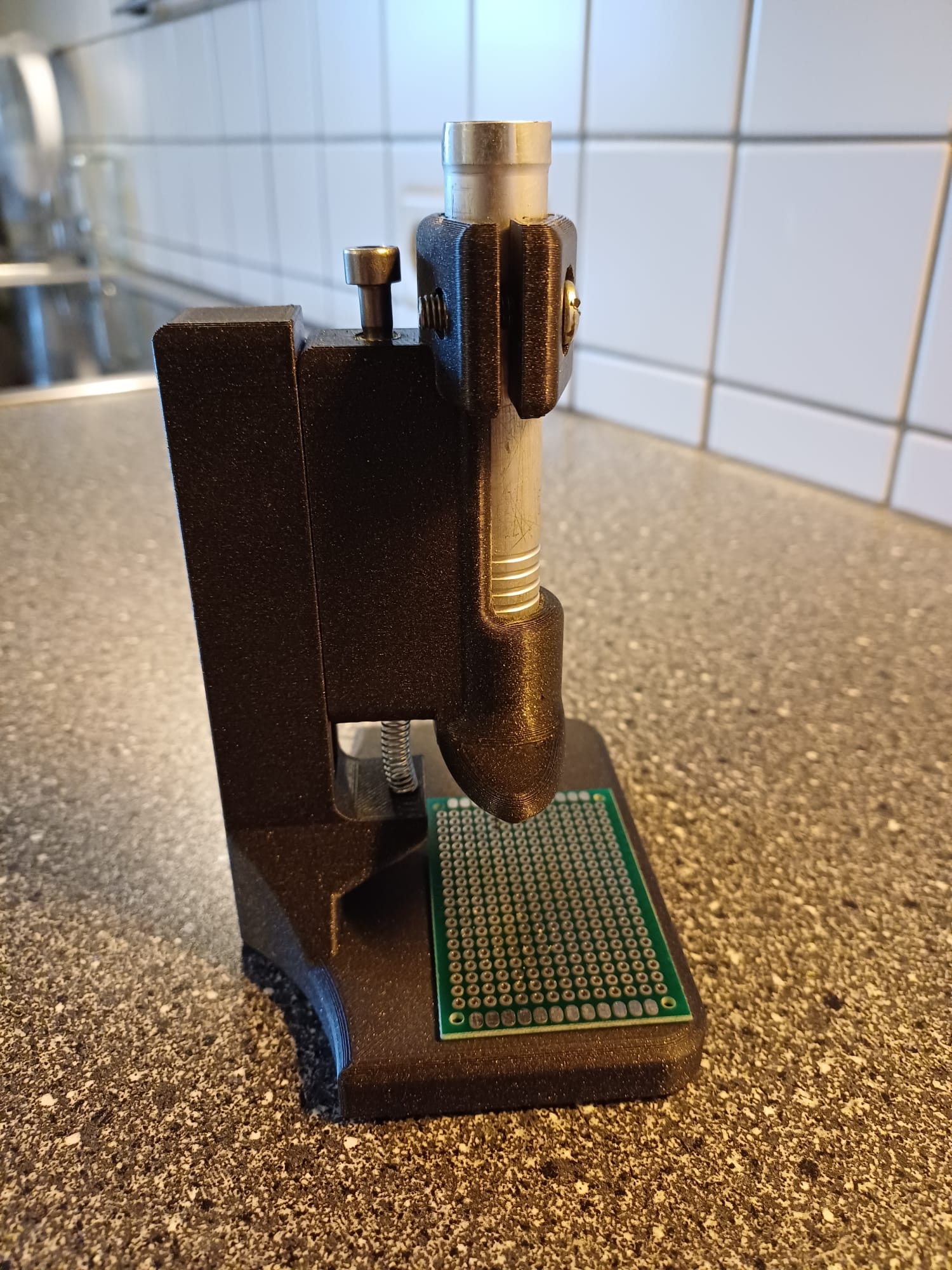

Thanh dẫn hướng tuyến tính có thể mua trên Amazon với tên gọi sau:

Micro-Linearführung LWL7B, rộng 7 mm, kèm khối trượt.

-----------

Mũi khoan platine/PCB với dẫn hướng tuyến tính.

Bộ chân đế micro này bên mình dùng trong makerspace để khoan các PCB tự làm.

Phần truyền động dùng máy mài công nghiệp Proxxon với trục mềm.

(Một phiên bản khác cho Dremel sẽ ra sau)

Có thể chỉnh lực căng ban đầu của lò xo bằng vít.

Vít chỉnh cũng như vít kẹp đều chạy trong ống lót M5 dạng heat-insert.

Thanh dẫn hướng tuyến tính có bán trên Amazon theo tên sau:

Micro-Linearführung LWL7B, rộng 7 mm, kèm khối trượt.
