Giá đỡ kẹp Shelly EM 50A (Shelly EM 50A Clamp Holder)

Miễn trừ trách nhiệm: Công việc liên quan đến điện chỉ nên được thực hiện bởi người có chuyên môn/đủ điều kiện.

Lưu ý: Có 4 thiết kế khác nhau.

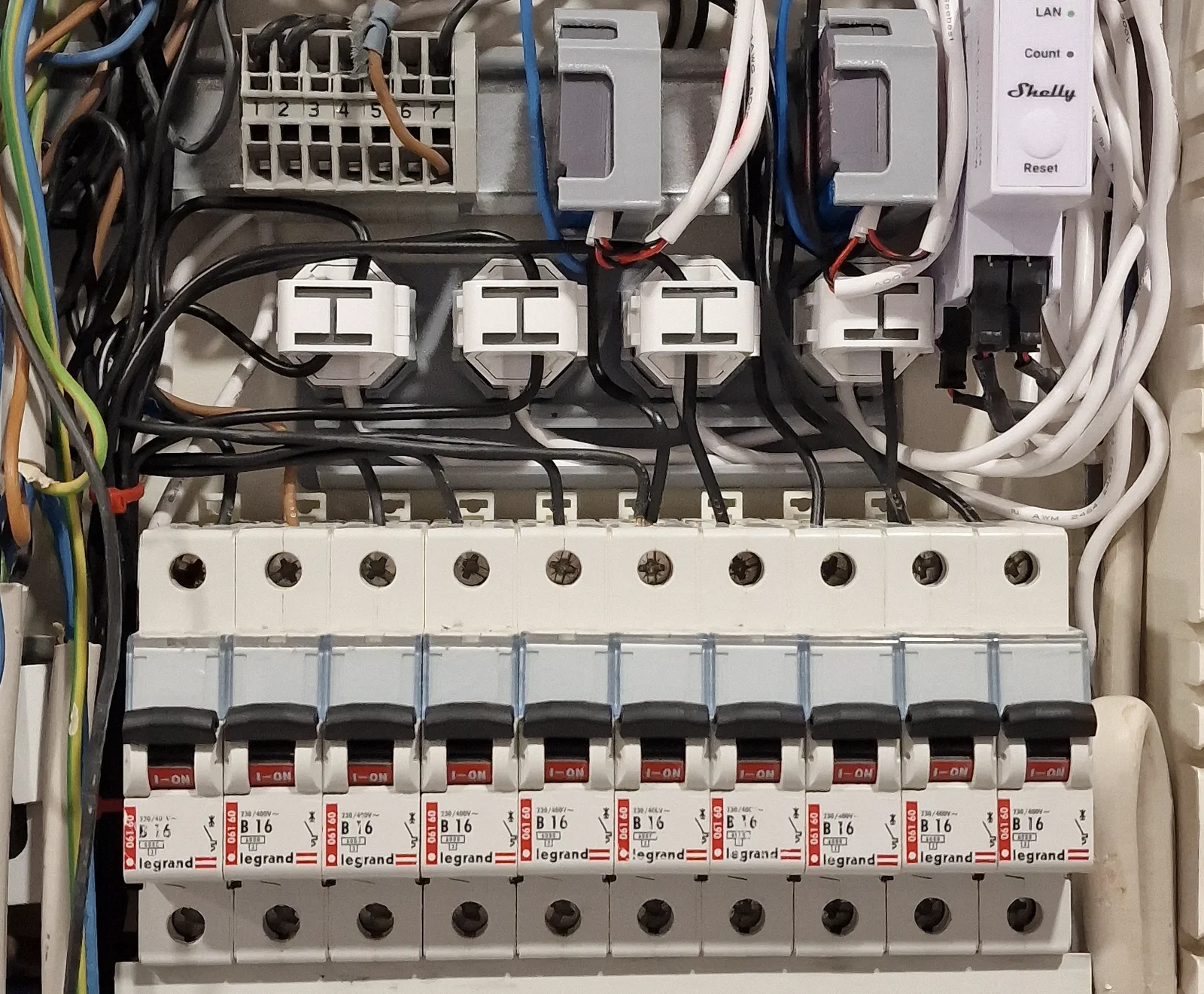

Mình không hài lòng vì các kẹp dòng (current clamp) cho Shelly EM của mình cứ “lủng lẳng” trong tủ điện/cầu chì. Nên mình làm cái bracket này để giữ chúng cố định, nhìn gọn gàng ngăn nắp hơn.

Cái holder được gắn bằng băng keo hai mặt. Mình rất khuyến nghị dùng loại chắc như dòng 3M VHB. Ngoài ra nhớ lau sạch mặt trong của tủ điện để làm sạch bề mặt trước khi dán.

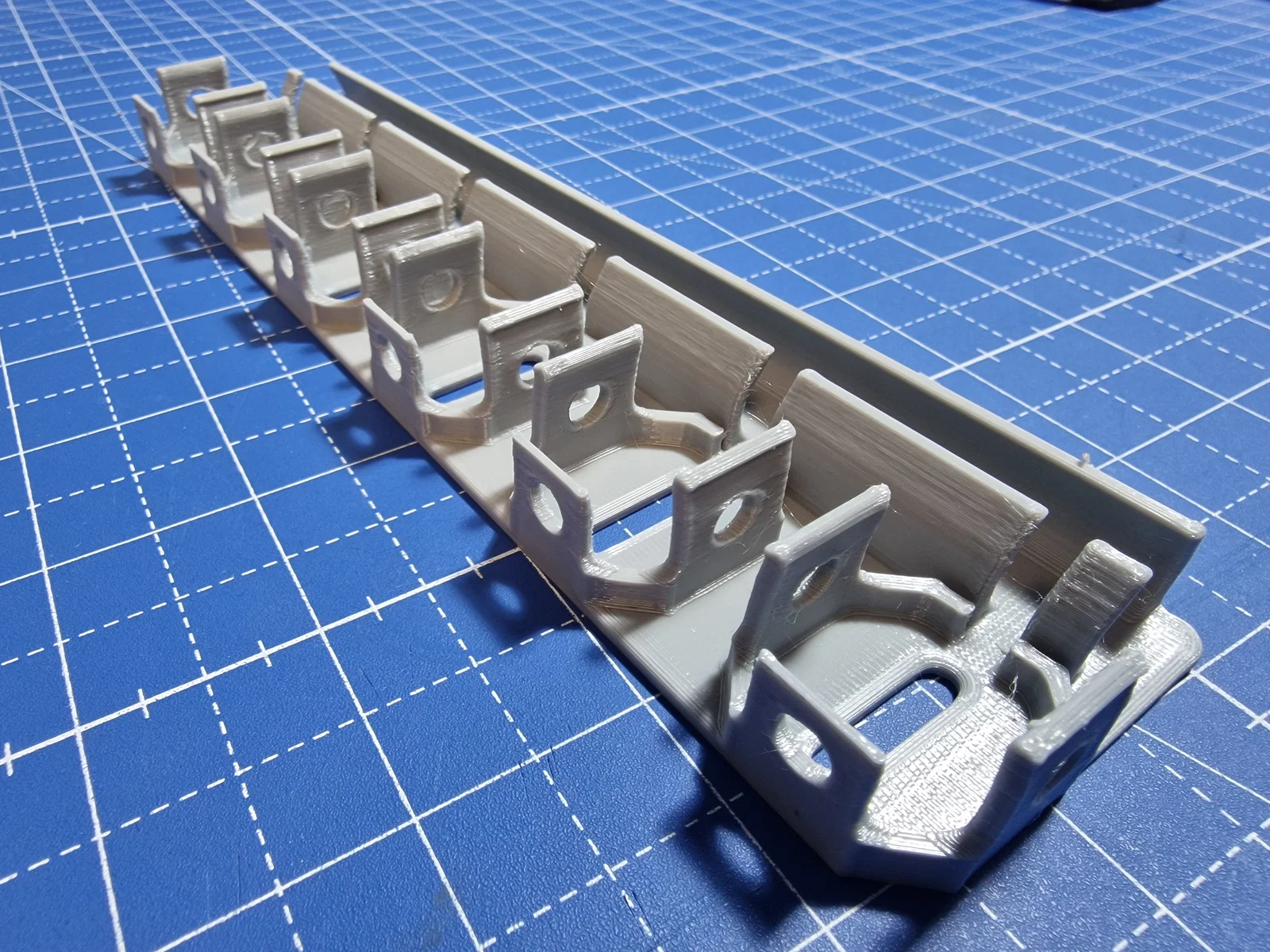

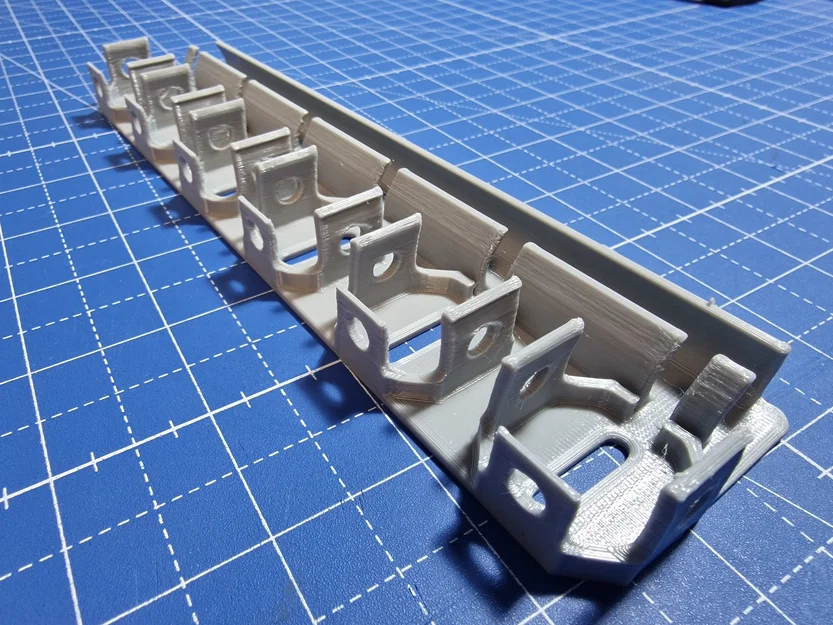

Kẹp Shelly 50A thực ra khá bự, nên với bracket này bạn có thể đặt kẹp theo kiểu cách 1 cầu chì (mỗi kẹp cách nhau một fuse). Nó cũng có sẵn một thanh/rail quản lý cáp (cable management) để giữ dây điện gọn gàng.

Chỉ cần nhớ là Shelly EM của bạn phải được cấp nguồn cùng pha (L1, L2, L3) với pha bạn đang đo, nếu không sẽ cho ra số đo sai.

Có các bản 2x, 4x hoặc 6x.

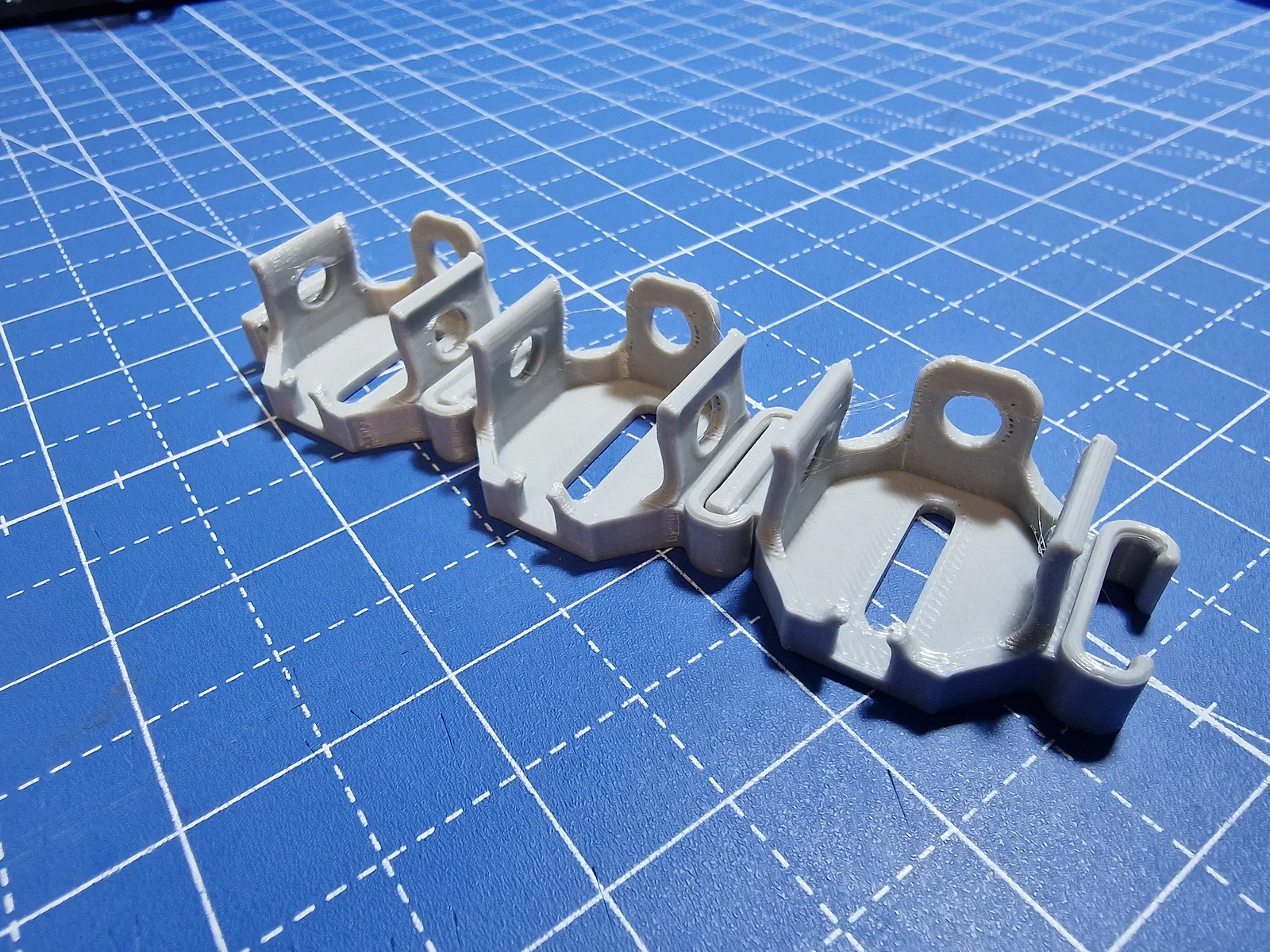

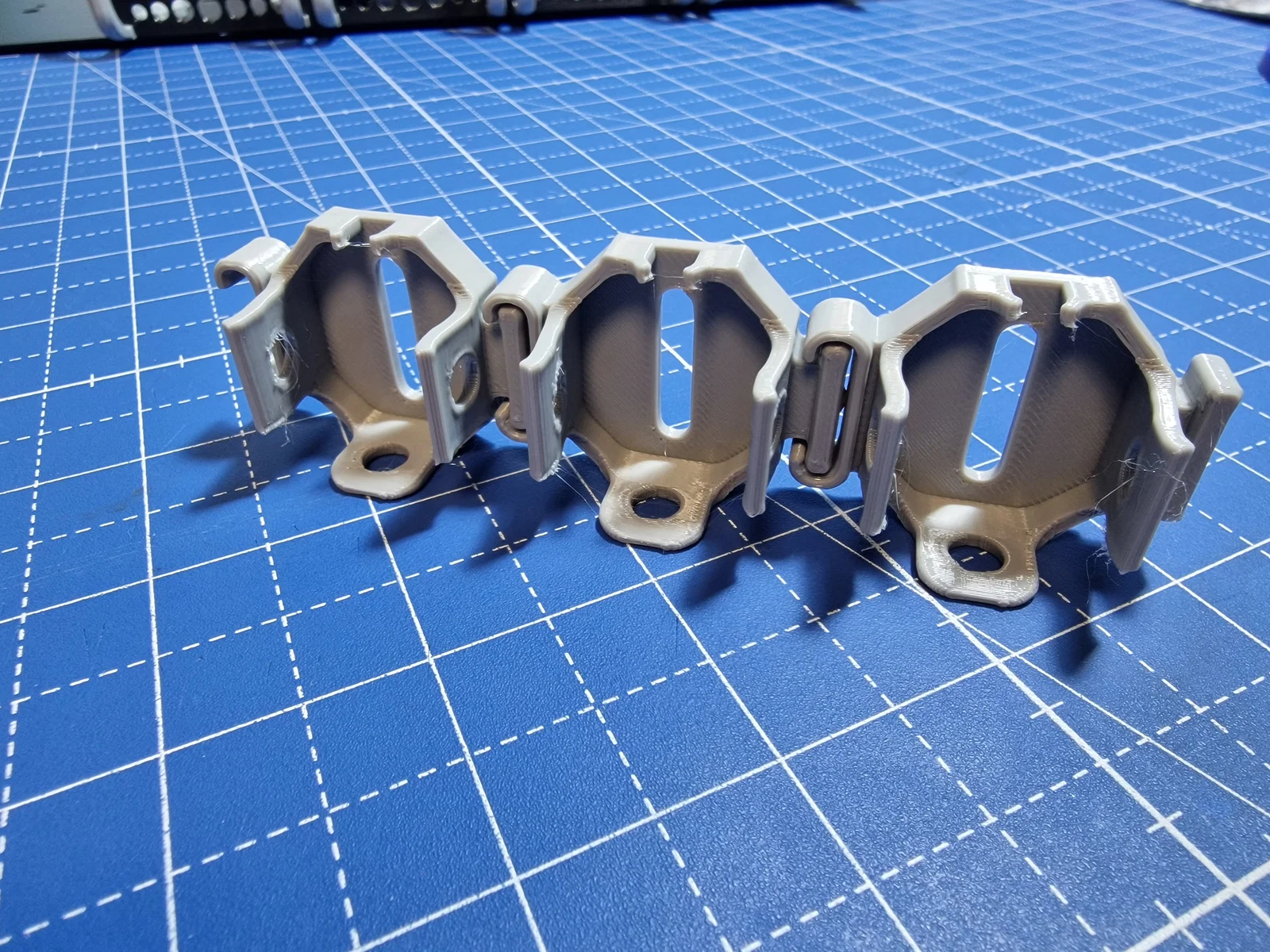

Ngoài ra còn có bản đơn “click-together” nếu bạn cần nhiều hoặc ít hơn.

Phần DIN rail mount để giữ chính Shelly EM là từ @GregK_224540, mình thấy đáng để dùng/giới thiệu.
