10m Lightweight Moxon – Bộ chi tiết in 3D cho anten Moxon 10m

Các chi tiết 3D để dựng một anten Moxon 10m.

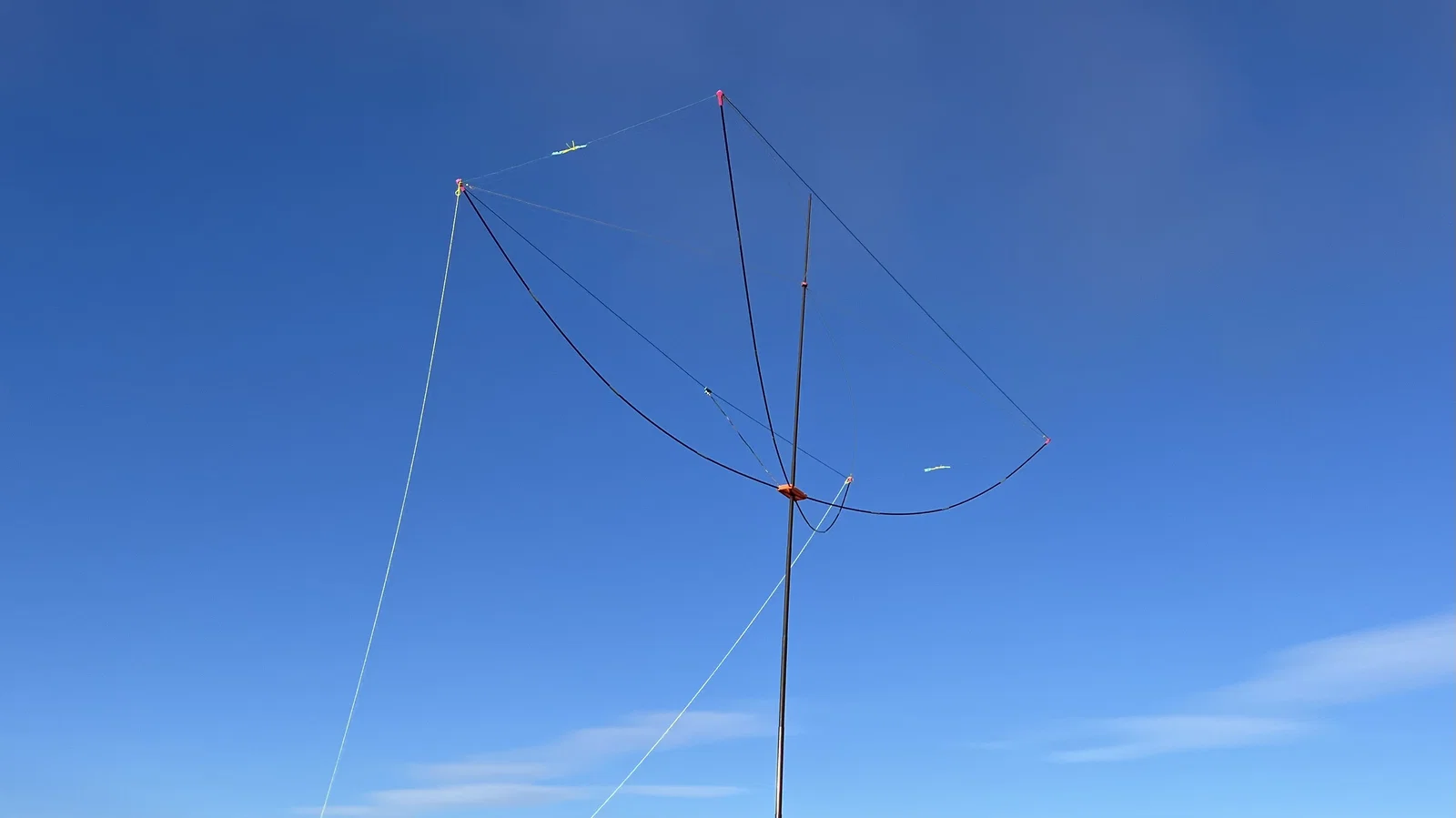

Anten này là thiết kế in 3D, dùng mast, dây guy, dây anten và cọc lều (tent poles). Thiết kế hướng tới nhẹ và triển khai “nhanh”. Cấu hình hiện tại của mình gồm:

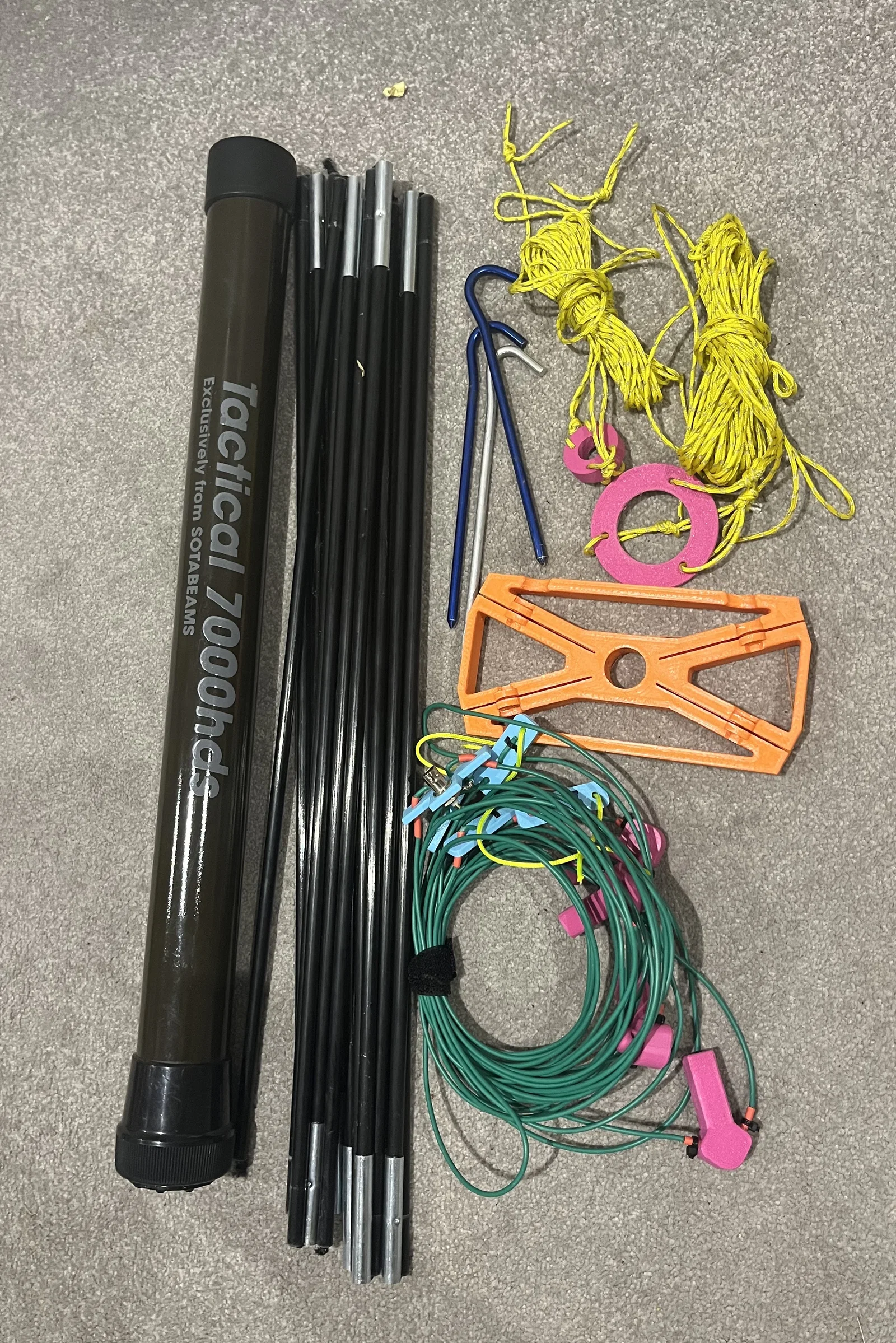

• Sotabeams Tactical 7000HDS kèm ring và dây guy. Bạn cần một mast đủ cứng, không cần dùng tới các đoạn trên cùng. Bạn có thể chỉnh để hợp với mast khác bằng các model bên dưới, nhưng mast phải cứng.
• Moxon Hub in 3D, dạng interference fit cho a) mast và b) tent poles,
• Tent poles sợi thủy tinh (fibreglass) 8.5mm. Nhưng loại này hơi to/nặng, mình đang xem giải pháp nhẹ hơn. Cứ theo dõi thêm nha.
• Mình dùng dây sotabeams loại heavyweight, nhưng lần sau chắc mình sẽ dùng loại lightweight. Nếu dùng dây nhẹ, có thể bạn sẽ giảm kích thước một số lỗ chống tuột (strain relief) và các lỗ dây guy ở góc.

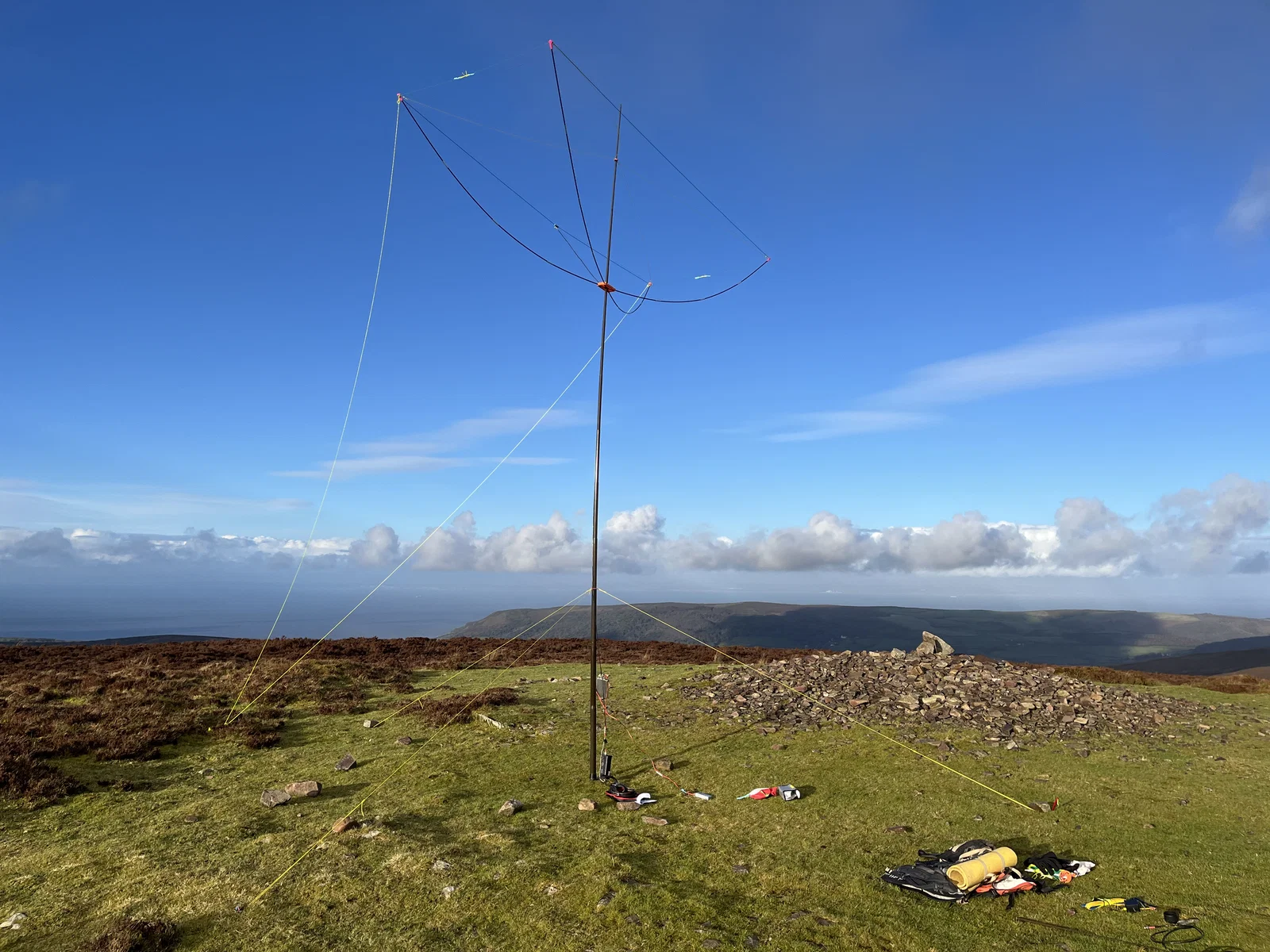

• Ring ổn định (stabilising ring) và đầu cọc (pole ends) cho moxon. Dây guy cho stabilising ring sẽ kẹp vào các móc được in ở góc dây. Cách này giữ moxon đúng hình và ổn định khi có gió rất tốt.
• Coax T in 3D và strain relief.

Parts:

1. Central Hub:

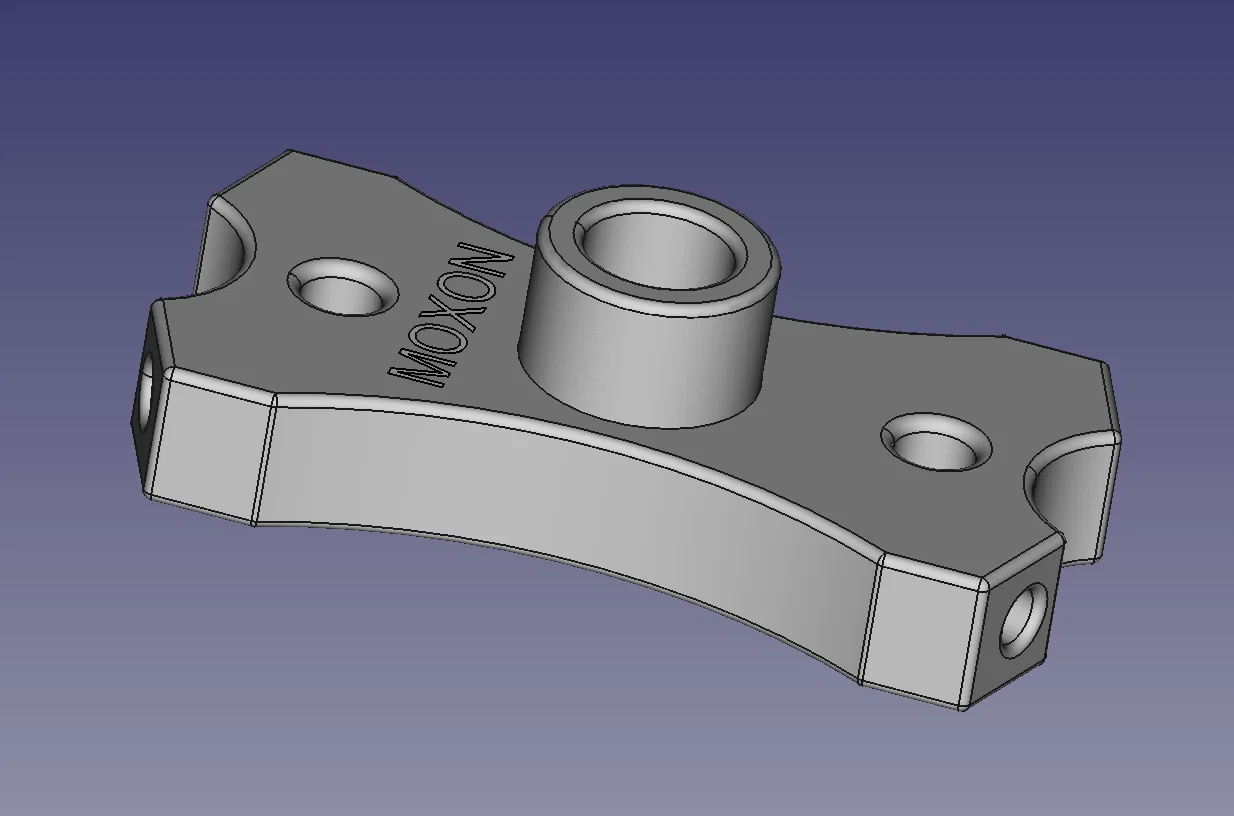

File được cấu hình cho mast Sotabeams Tactical 7000HDS và tent poles 8.5mm. Mình có kèm file FreeCAD để bạn chỉnh đường kính mast muốn dùng và đường kính tent poles trong ‘parameter spreadsheet’. Cả hai nên là interference fit (hiện tại: 22mm cho mast và 8.7mm cho tent poles.)

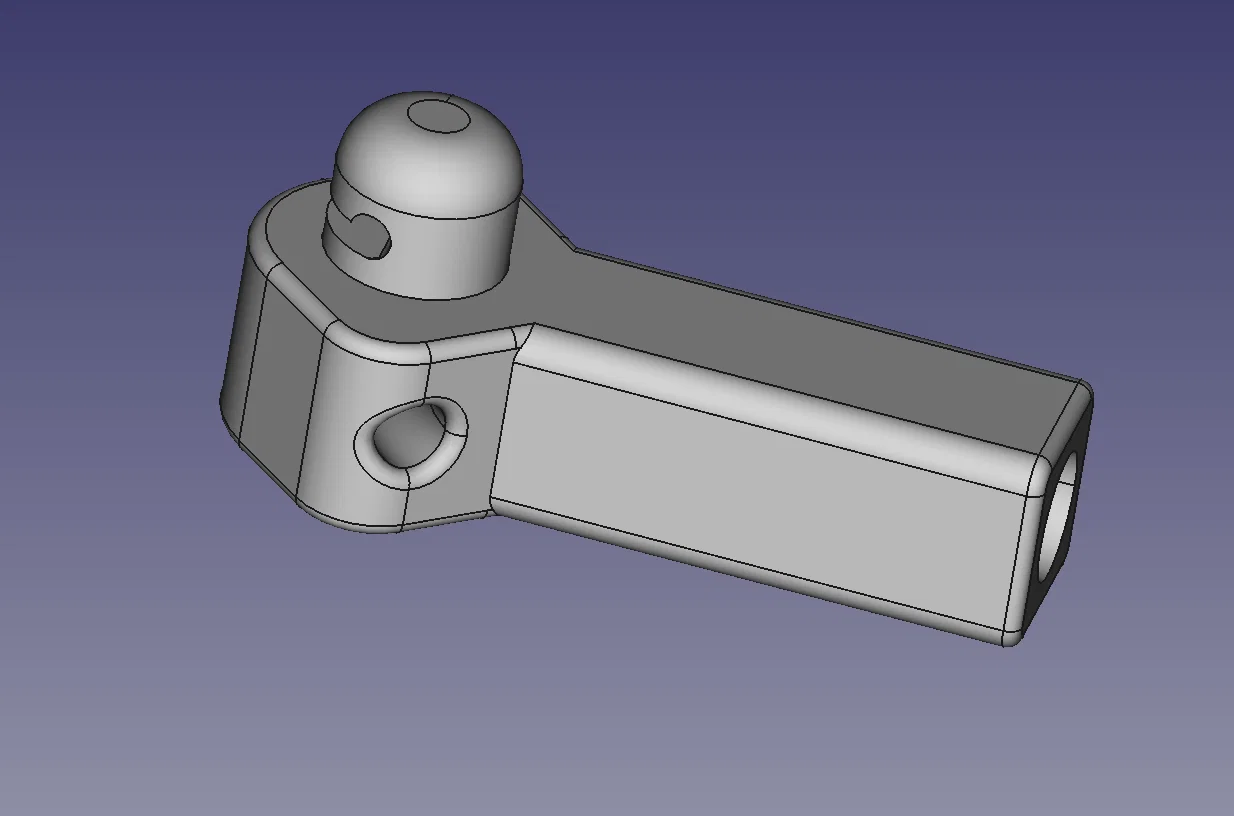

2. Đầu cọc (pole ends) có đường dẫn (feed) cho dây anten và kẹp cho dây guy ổn định

Mình có kèm file FreeCAD để bạn chỉnh đường kính tent poles trong ‘parameter spreadsheet’. Bạn có thể chỉnh lỗ dây bằng đường kính “torroid”, nhưng mình nghĩ không cần, vì mình chỉ dùng cable ties để cố định dây.

3. Top Stabilising Ring

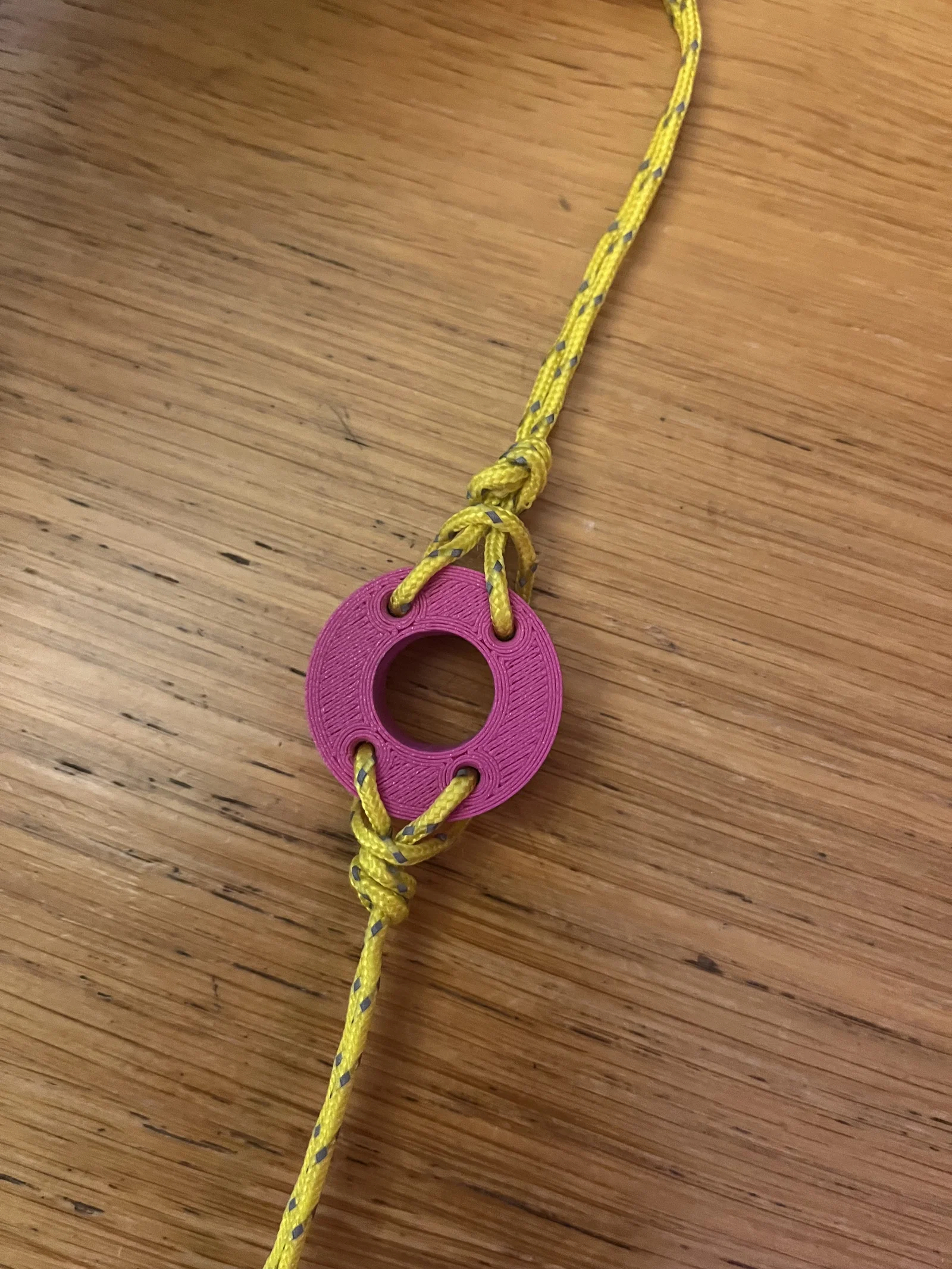

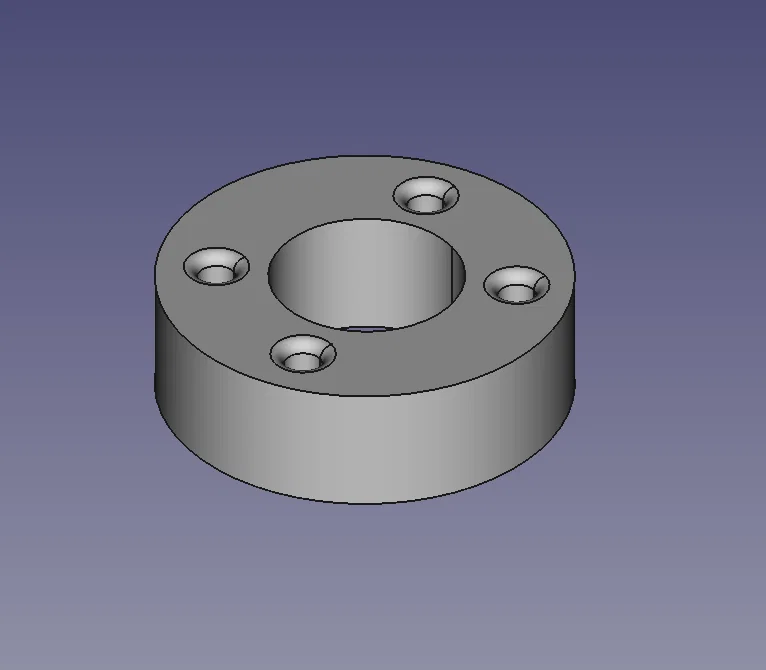

Dùng để gắn dây guy vào moxon từ vị trí cao hơn trên mast để tăng ổn định. Đường kính lỗ cho mast có thể chỉnh trong spreadsheet.

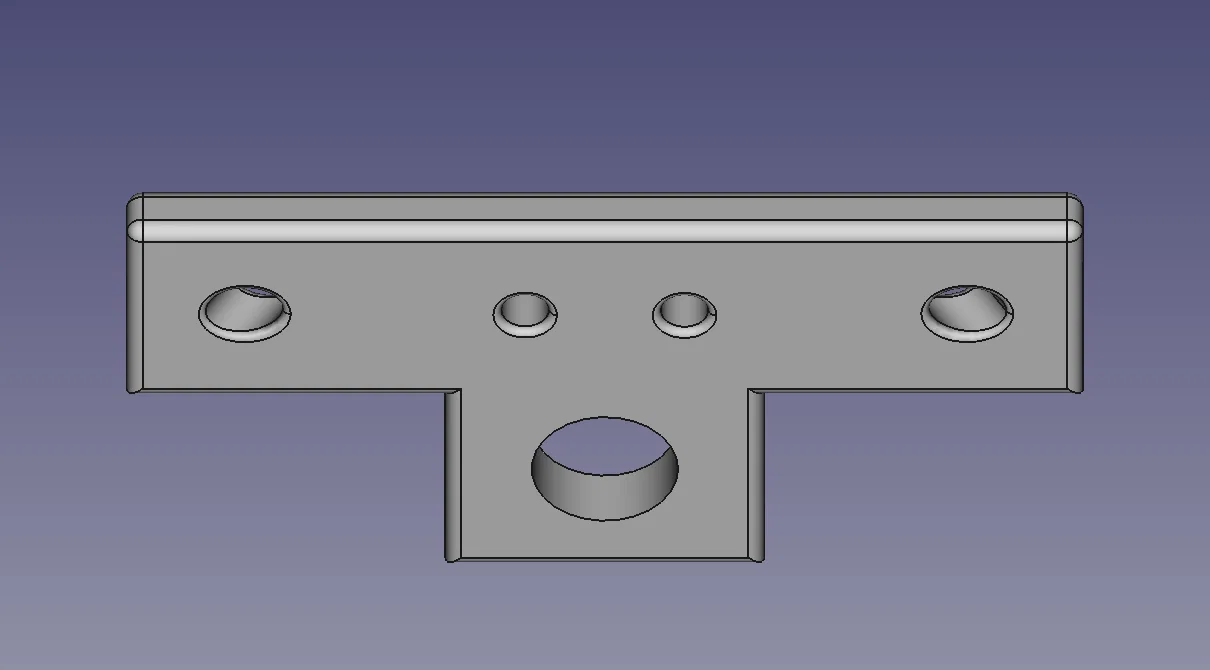

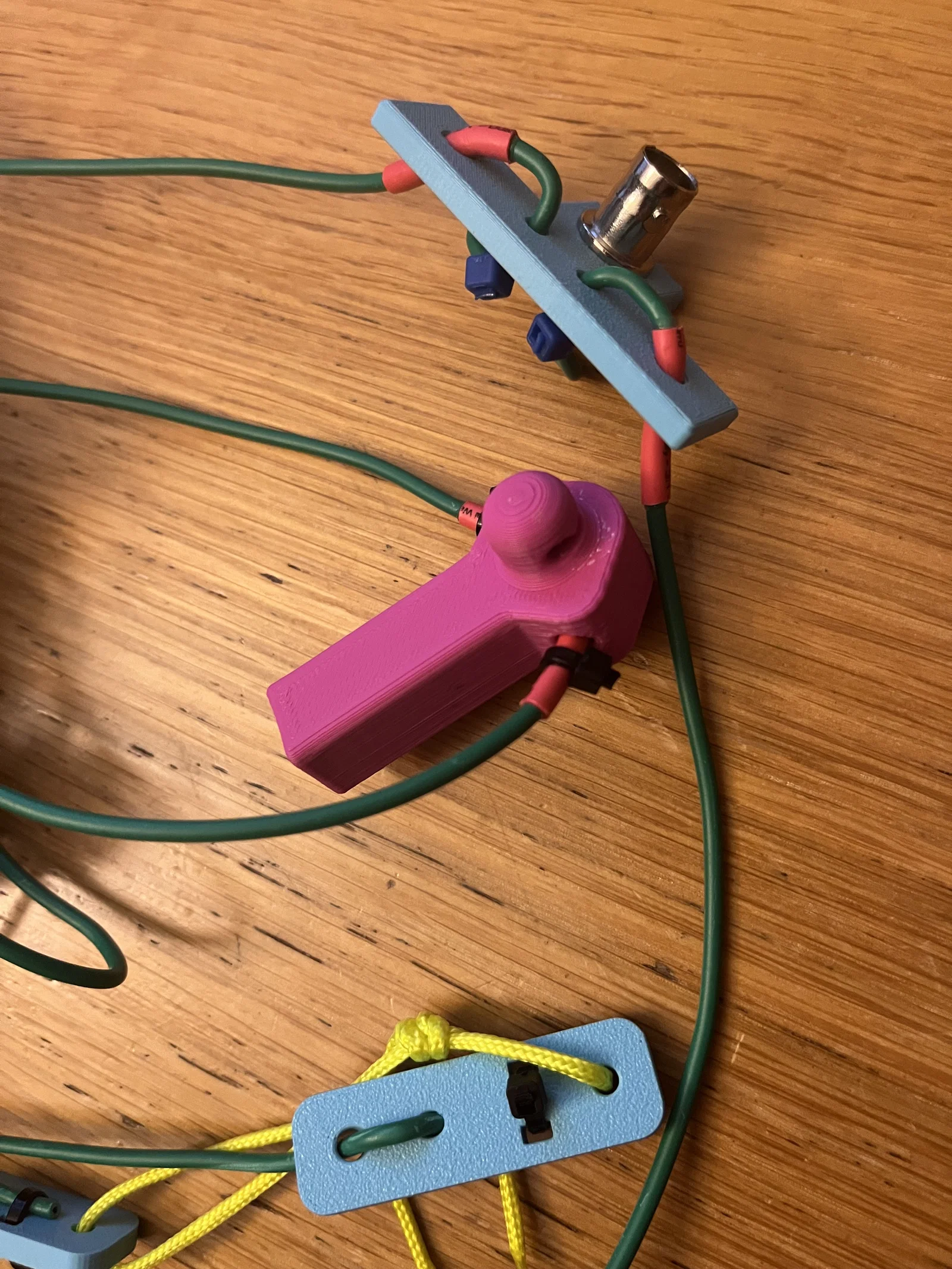

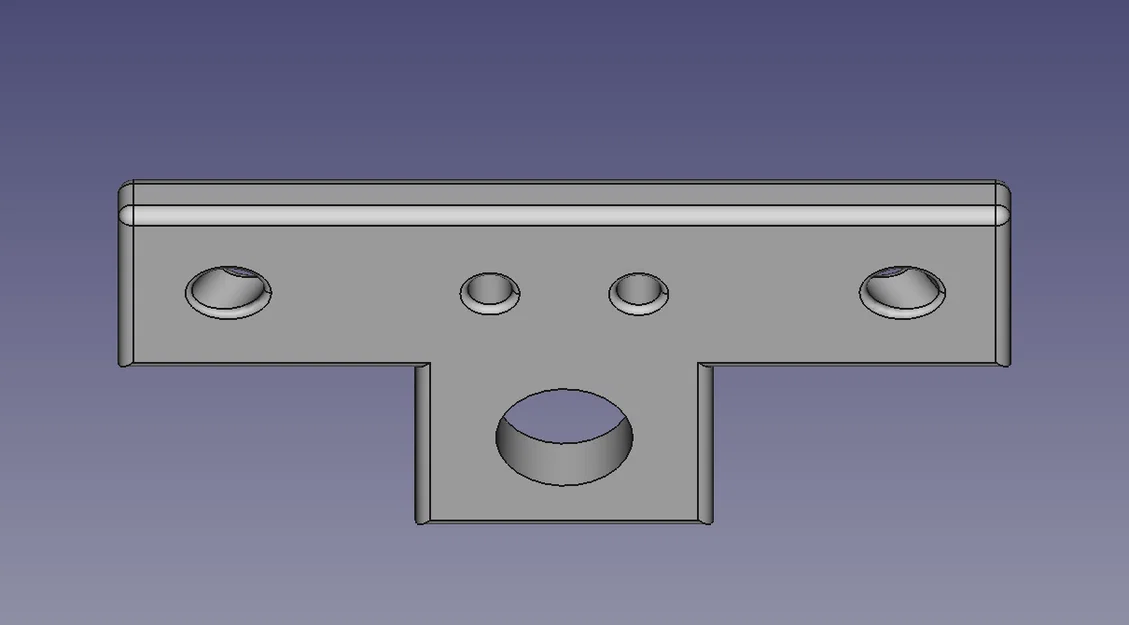

4. Feedpoint T kèm strain relief và một lỗ để surface-mount đầu nối BNC

Các lỗ strain relief đang làm theo dây sotabeams heavy duty. Có thể làm nhỏ lại hoặc dùng dây lightweight.

5. Links kèm strain relief

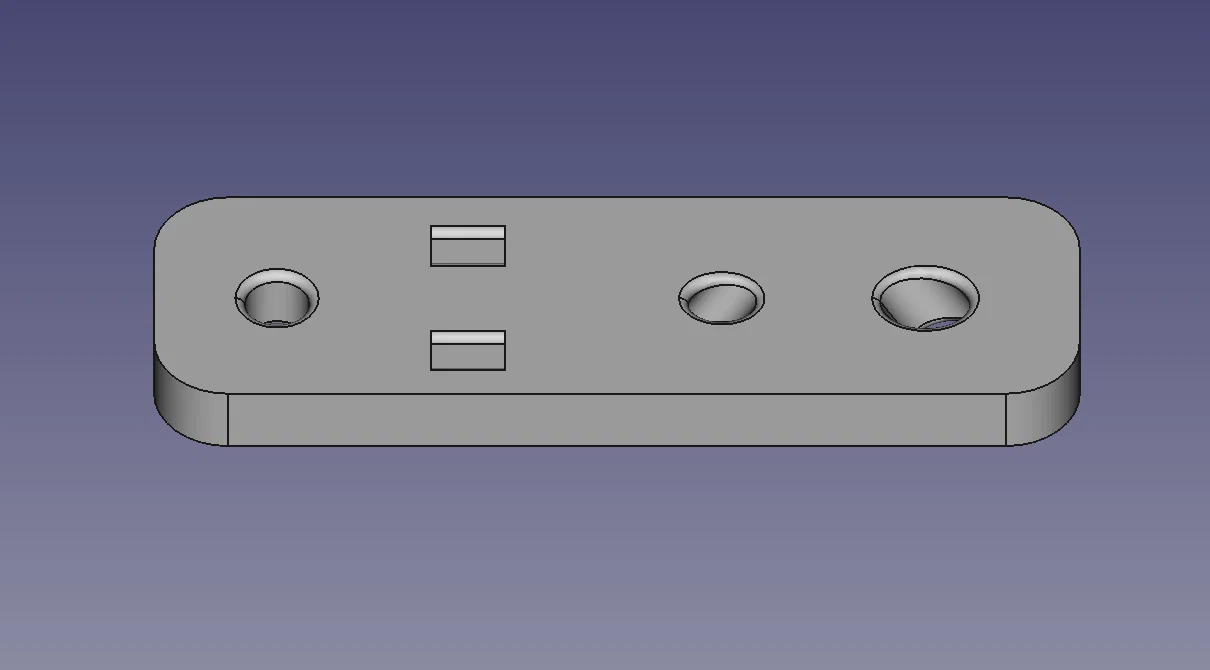

Thiết kế để bọc ống co nhiệt (heat shrink) lên phần đầu của dây anten. Bạn cần 4 cái và chỉnh khoảng hở giữa reflector và radiator bằng một đoạn dây cord 2mm.

6. Mast guy ring.

Mình có làm một cái để gắn cao hơn trên mast, nhưng cuối cùng không cần; cái này là đủ trong điều kiện gió vừa phải.

1b. Alternative Hub.

Mình cũng có kèm một hub khác, là bản remix từ thiết kế của youmslinky (bạn ấy có đăng file Fusion360), nên với bản này bạn cần Fusion360. Model này cho phép thêm bu-lông để kẹp chặt tent poles. Mình thấy không cần thiết nếu bạn thử nghiệm và đạt được interference fit đúng! Cảm ơn nhiều bạn youmslinky vì đã chia sẻ file Fusion360.

Chúc bạn làm vui, hy vọng chạy ngon.

Nếu cần hỗ trợ, cứ liên hệ trên sota reflector hoặc QRZ dot com.

M7TSU/P
