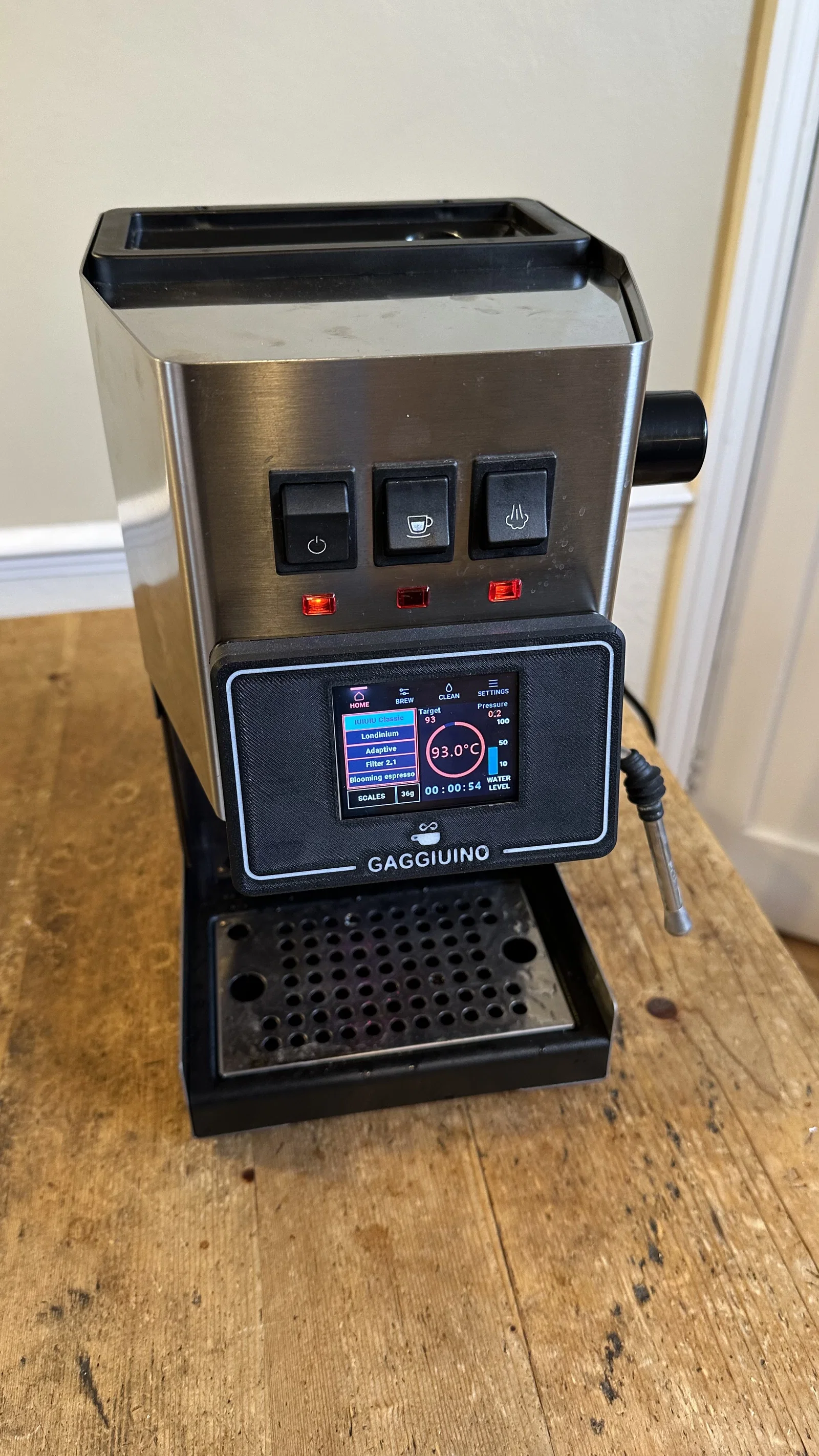

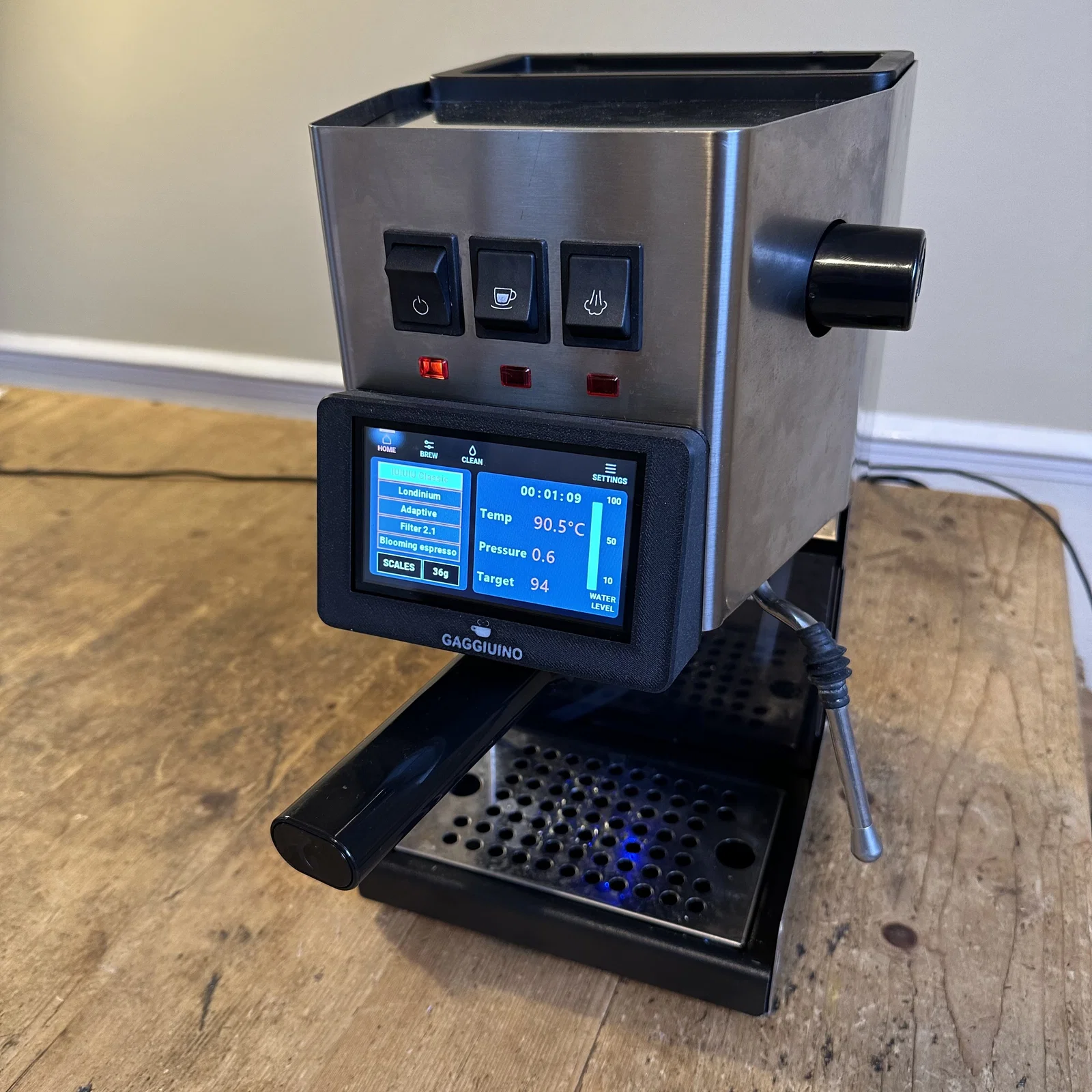

Gá màn hình trước Gaggiuino cho Nextion (2.4/2.8/4.3) gắn mặt Gaggia Classic

Dưới đây là một loạt các mẫu case để bao bọc màn hình Nextion 2.4", 2.8" hoặc 4.3" cho dự án Gaggiuino. Case được gắn bằng nam châm lên mặt trước của Gaggia Classic, dùng 2 (hoặc 4 nếu bạn muốn chắc cú hơn) nam châm Neodymium 60x10x3mm.

Các case được chia thành 3 phần (kèm thêm 2 file logo bổ sung – xem giải thích bên dưới). “XX” sẽ là 24, 28 hoặc 43 tùy theo loại màn hình bạn đang dùng.

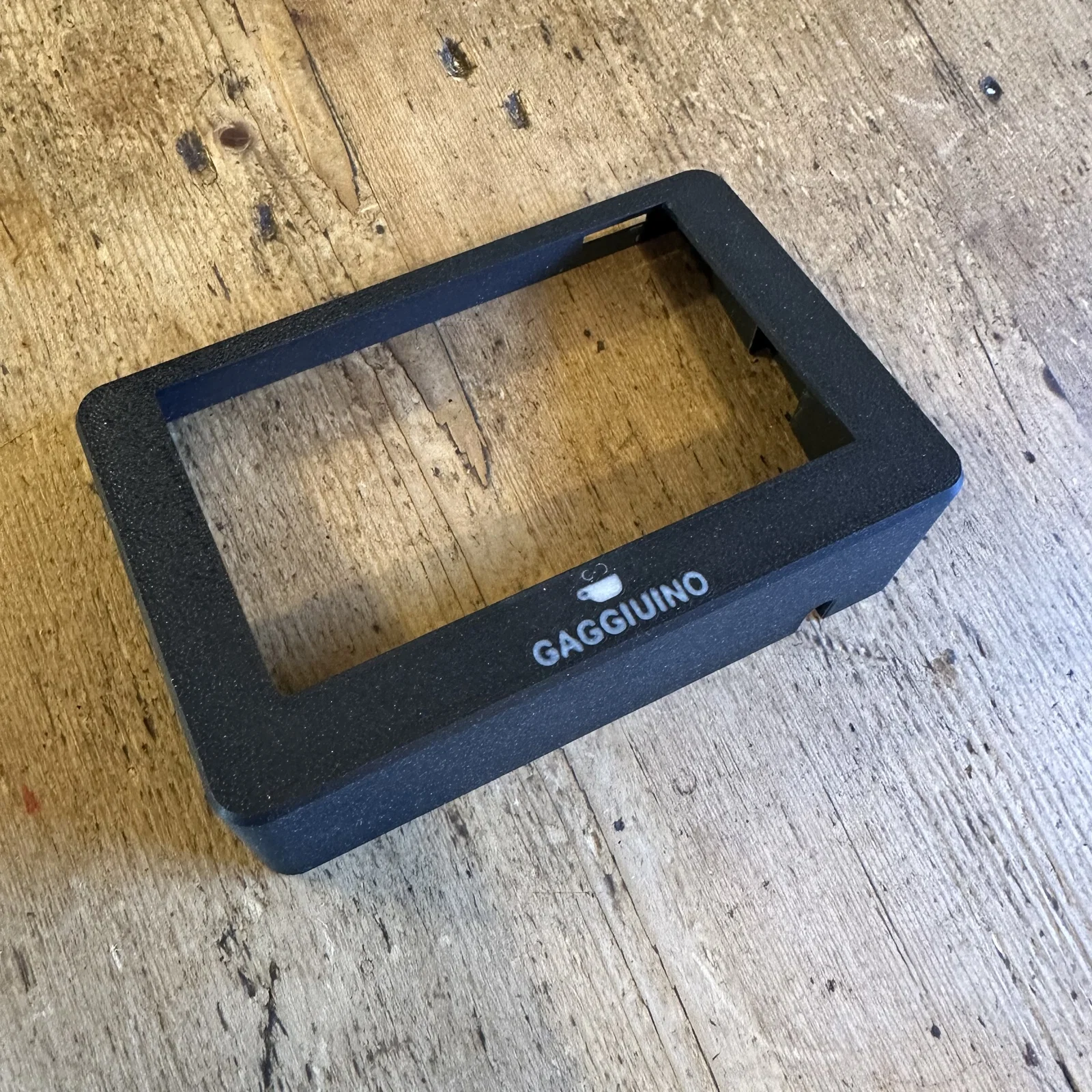

1. NextionXX - Case. Đây là file case chính. In file này với mặt nghiêng úp xuống. Mình dùng PLA đen nhám vì thích bề mặt hoàn thiện, nhưng còn phải chờ xem có chịu nhiệt đủ không. Phương án khác là PETG/ASA. Nếu bạn có máy in đa màu, bạn có thể in thêm NextionXX - Case Logo bằng màu khác để logo hiện lên ở mặt trước case. Nếu không in file logo này, logo và chữ ở mặt trước sẽ là dạng khắc chìm (debossed). Nếu bạn không muốn logo nổi bật thì cứ in cả hai file cùng một màu.

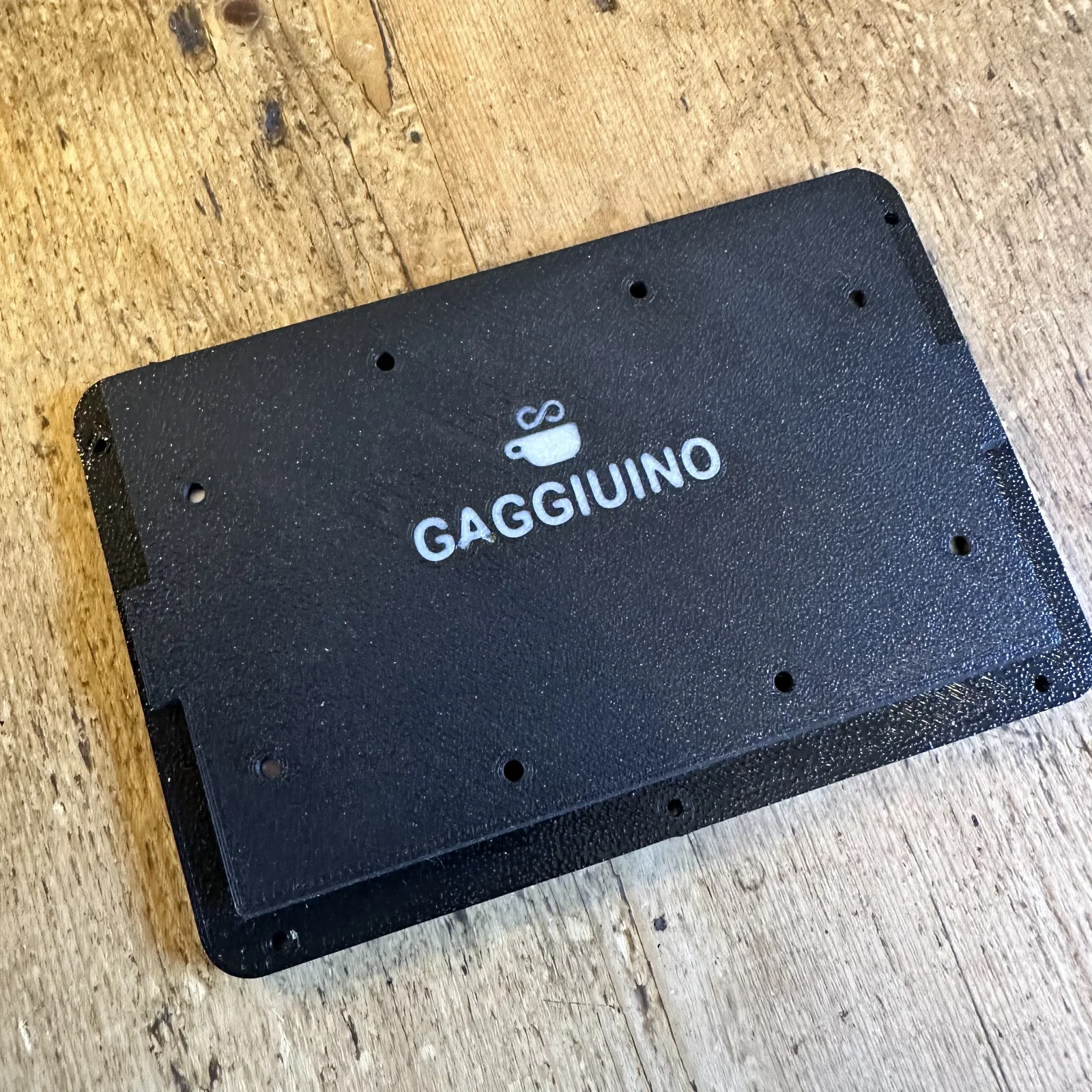

2. Nextion - InternalPlate. Đây là một phần của tấm lưng gắn vào máy. Tấm này dùng chung cho mọi kích thước màn hình. Mình in tách riêng với BackPlate để khỏi phải dùng support. Phần này cũng có một file logo, hoạt động tương tự như logo của case ở trên.

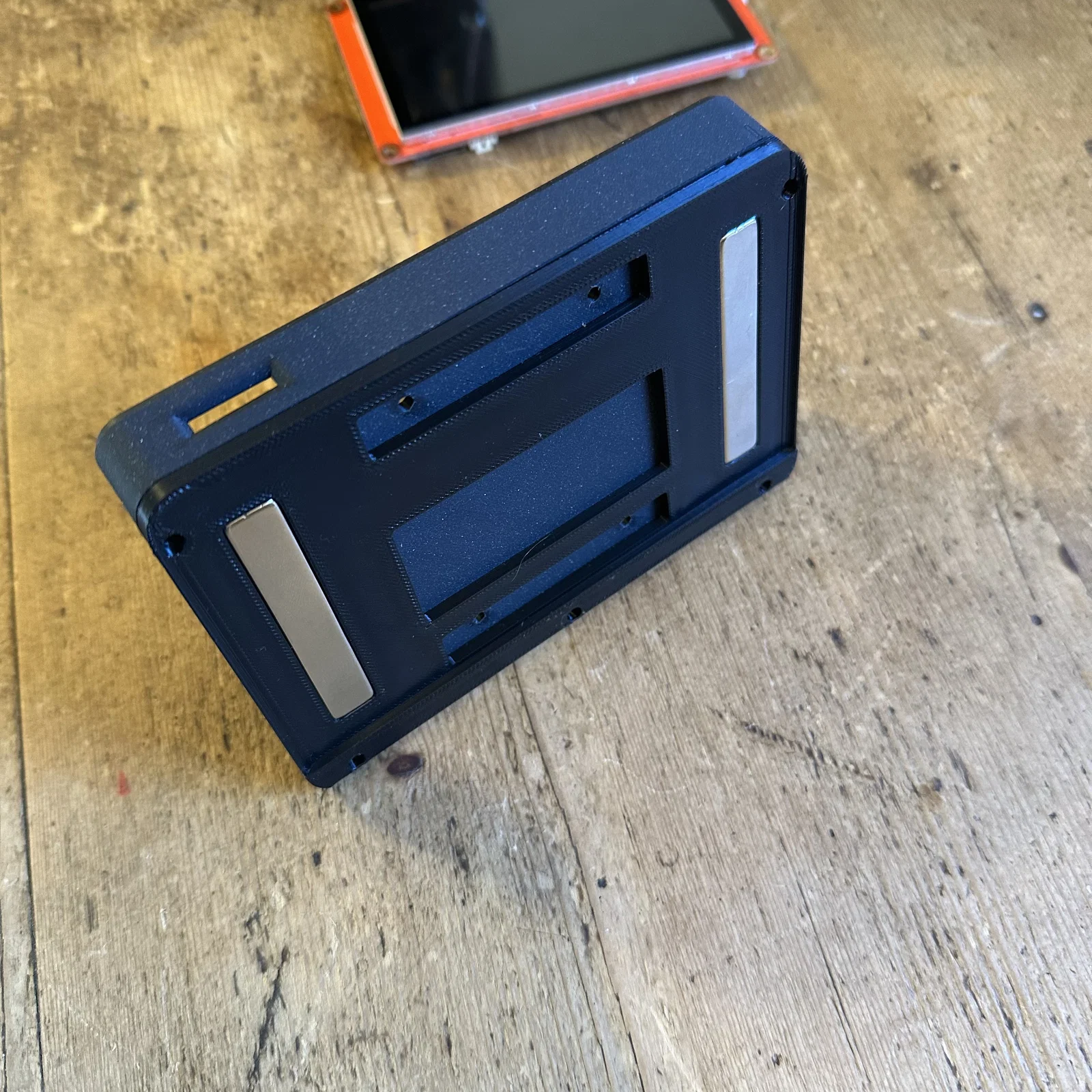

3. Nextion - BackPlate. Phần này giữ nam châm và gắn với InternalPlate bằng 5 chốt (pins). Bản in của mình thì chốt và nam châm đều vừa khít dạng nhấn vào (push fit) nên không cần keo. Nếu bạn muốn chắc hơn, có thể nhỏ vài giọt keo cyanoacrylate. Mình khuyên in phần này (và cả InternalPlate) bằng PETG/ASA vì chúng tiếp xúc trực tiếp với bề mặt nóng của máy Gaggia. Tương tự, tấm này dùng chung cho mọi màn hình.

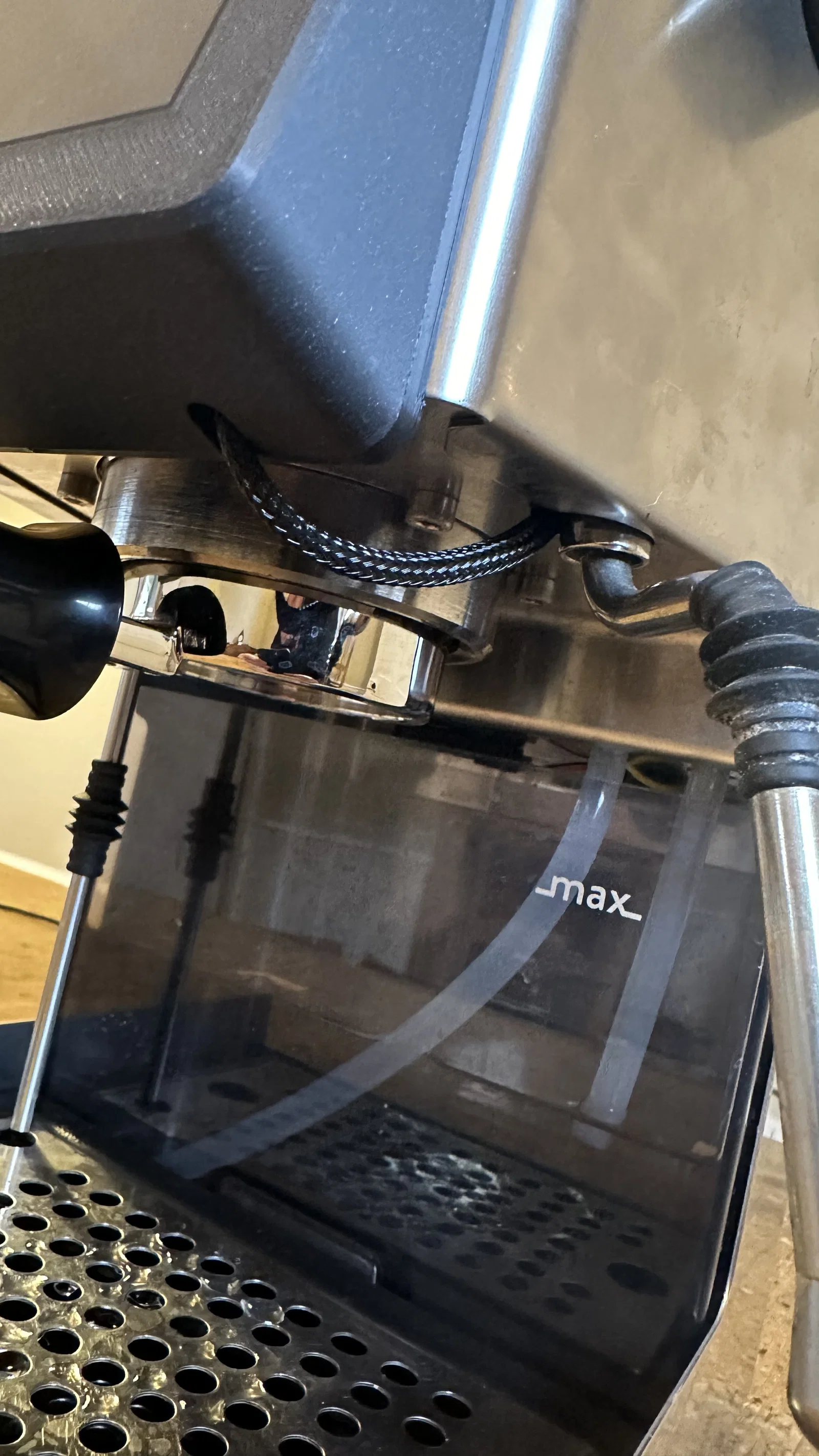

Khâu lắp ráp cuối cùng: gắn case vào back plate (tất nhiên sau khi đã lắp màn hình và nam châm), rồi dùng vài con vít tự ren nhỏ (self tapping screws) để siết hai nửa lại. Bạn sẽ thấy cả cụm bám lên mặt trước Gaggia khá ngon và không bị trượt nhờ có phần gờ (lip) luồn dưới mép mặt trước của máy. Dây nối từ PCB ra màn hình có thể đi ra qua lỗ của steam wand và bọc thêm lưới bện dây (cable braiding).

Note: Thiết kế này dành cho Gaggia Classic Pro đời 2019+ với logo Gaggia nằm ở giữa. BackPlate có một phần khoét (cutout) để ôm vừa logo này. Một số mẫu Gaggia đời cũ có logo dập nổi (embossed) nằm vị trí khác, nhưng bạn vẫn có thể chỉnh sửa thiết kế BackPlate để dùng cutout khác và mọi thứ vẫn sẽ vừa vặn. Mình có cung cấp file STEP của BackPlate để hỗ trợ việc này. Hoặc nếu bạn đang dùng một trong các máy đó và có thể cung cấp vị trí logo mặt trước, bạn có thể email cho mình tại [email protected] và mình có thể tạo một mẫu BackPlate mới rồi upload lên đây.

Ghi chú về màn hình 4.3"

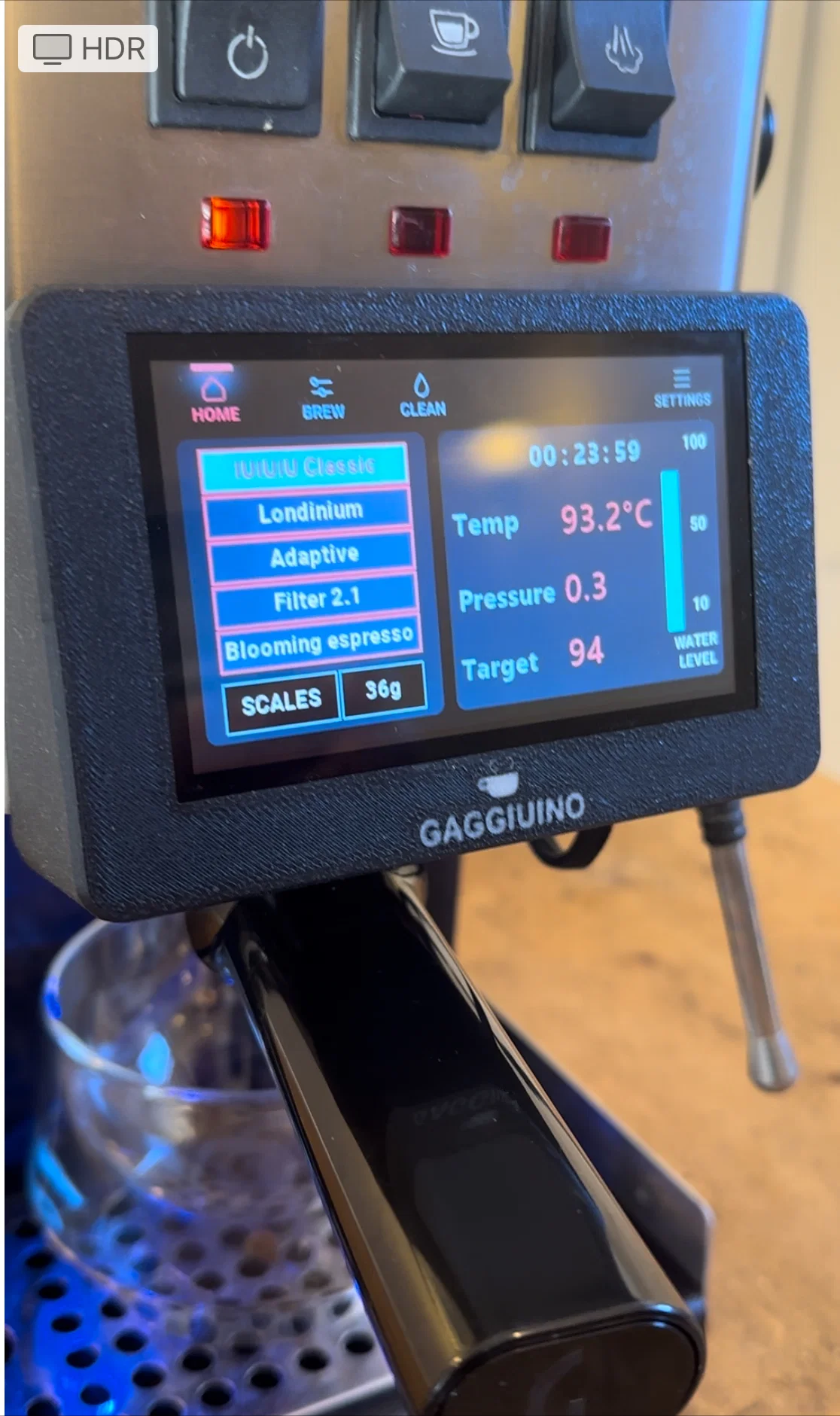

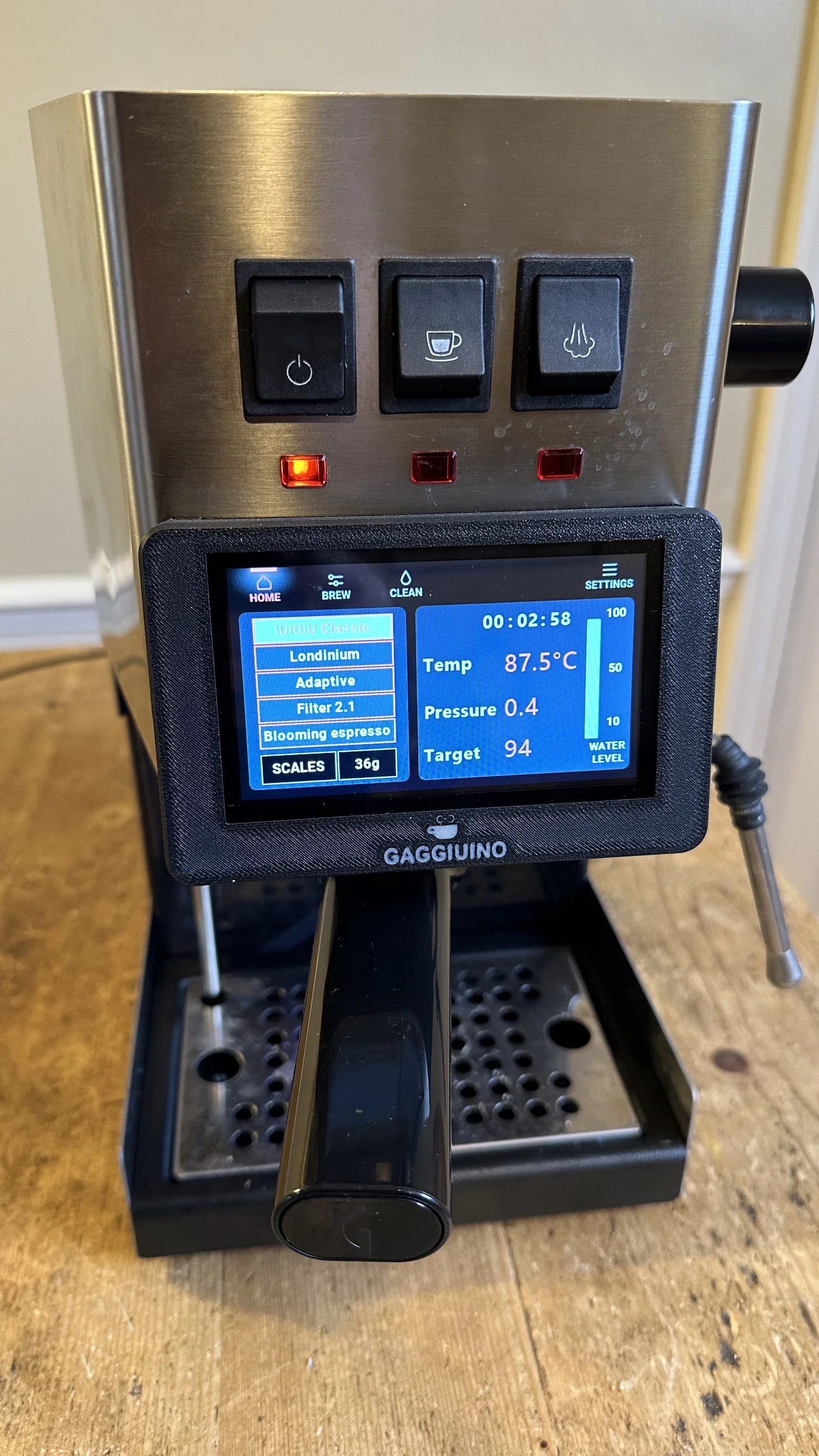

Màn hình “official” là 2.4", nhưng theo mình thì màn hình 4.3" lớn hơn (cũng là cảm ứng điện dung) cho trải nghiệm dùng tốt hơn hẳn. Nếu bạn chọn dùng màn hình 4.3" (độ phân giải cao hơn 480x272) thì bạn sẽ cần một file HMI/TFT đã được chỉnh sửa để nạp vào Nextion.

Việc chỉnh sửa này không được team Gaggiuino hỗ trợ chính thức, nên không đảm bảo, nhưng theo trải nghiệm của mình thì chạy ổn. Bản mình đang dùng do user Discord itsPointless tạo, và mình đã đưa nó vào một fork của dự án Gaggiuino gốc của Zer0-bit trên Github. Bạn có thể tìm các file liên quan tại đây: https://github.com/bowerhaus/gaggiuino/tree/NextionOtherSizes/lcd-hmi . Hy vọng tên file đủ rõ để bạn tự hiểu.
