Khay đế Gridfinity xếp chồng 3x3 (Stackable Gridfinity base tray - 3x3)
Khay đế Gridfinity 3x3 có tay cầm bắt vít hai bên, dùng độc lập hoặc xếp chồng lệch 1/2 unit trên các stackable bins. Cần vít/ê-cu M3; tùy chọn nam châm neodymium 6x2mm. Có file STEP.
Mô tả

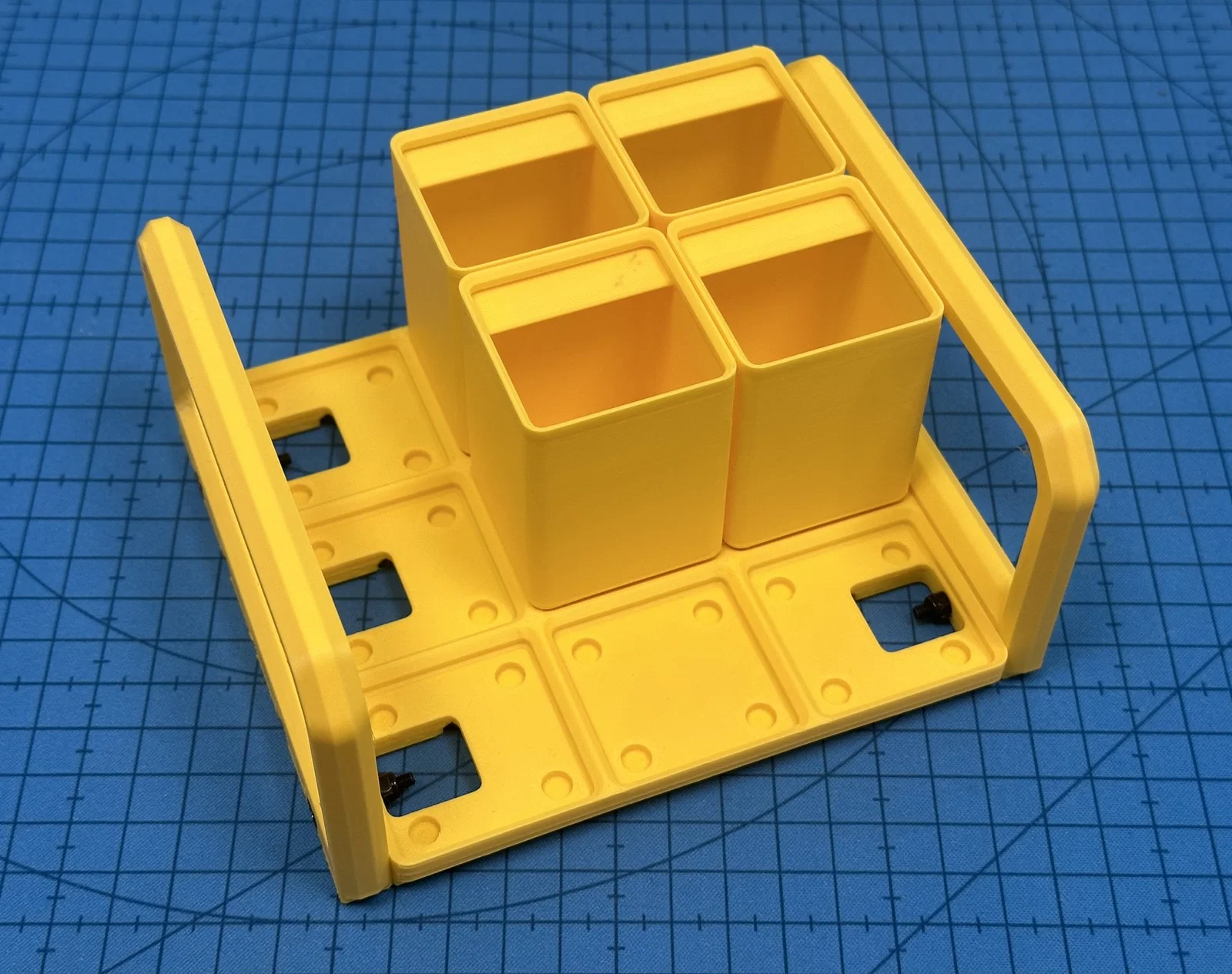

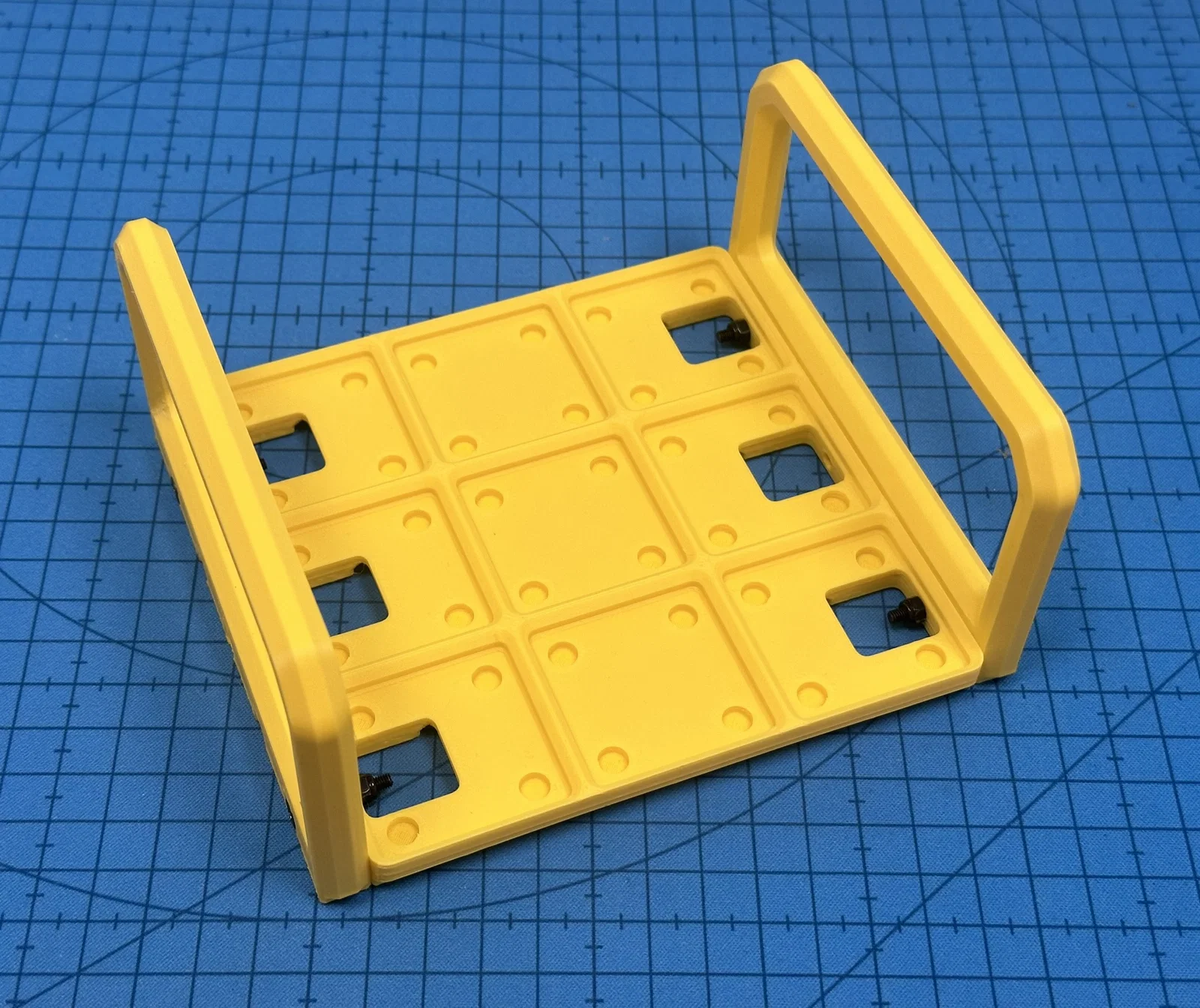

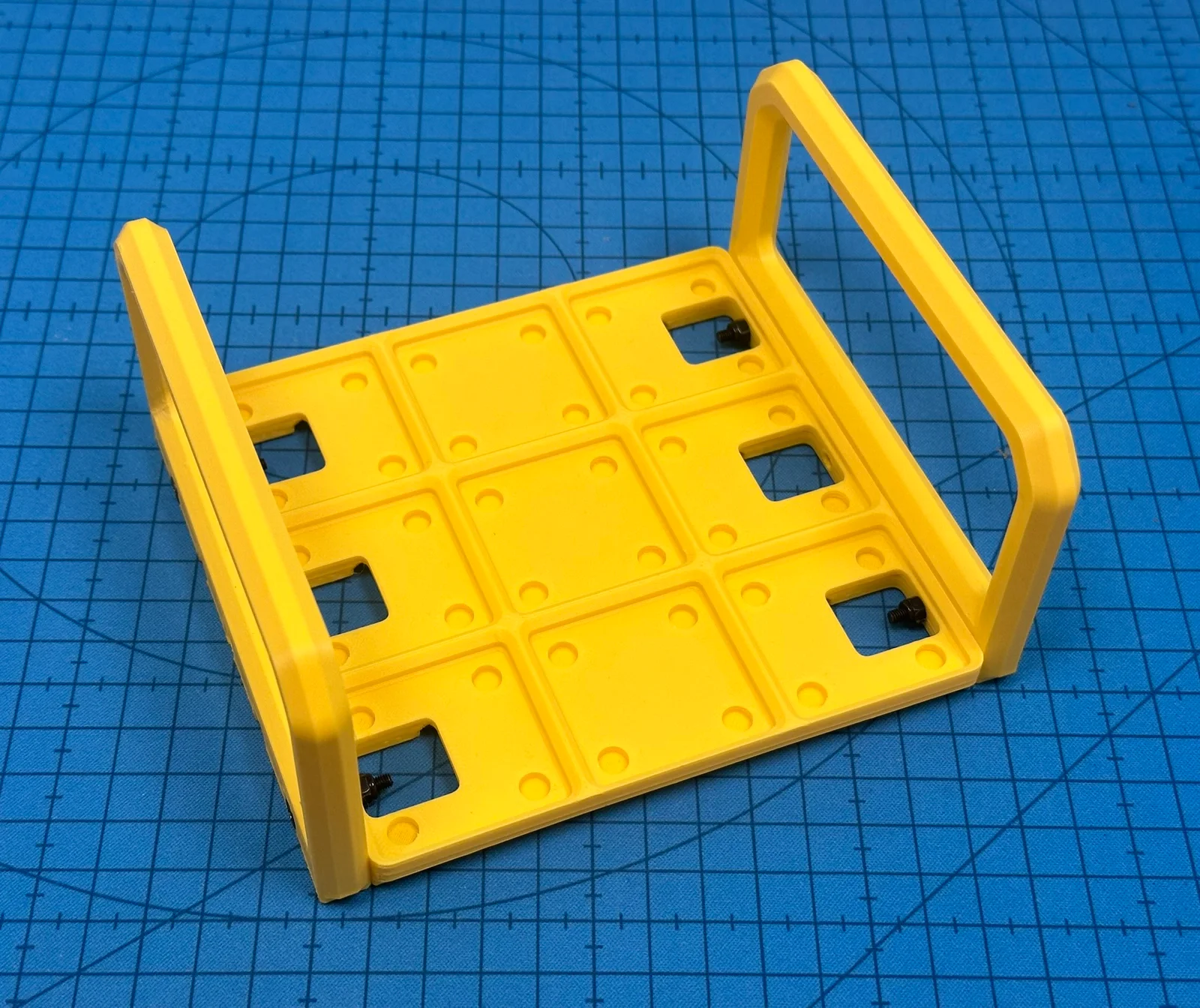

Một khay đế Gridfinity 3x3, có tay cầm bắt vít vào hai bên. Có thể dùng độc lập hoặc xếp chồng lên các khay bin stackable với độ lệch 1/2 unit.
Mình dùng mấy khay này để xếp chồng các bin cao 8u loại double trong những ngăn kéo sâu của tủ Ikea Alex.
Phần cứng cần có:
- 4x vít M3 đầu chìm (countersunk) (chiều dài tối thiểu 16mm)
- 4x ê-cu M3 (ưu tiên loại nyloc)
- Tùy chọn: 6x2mm nam châm neodymium
UPDATE: Giờ có 2 kiểu tay cầm: kiểu gốc thì không stack được, và một phiên bản mới cho phép xếp chồng các khay. Nếu muốn stack các khay, bạn chỉ nên dùng bin cao tối đa 8u.
Mình cũng đã upload thêm khay 2x3. Nếu bạn muốn kích thước đế khác, cứ hỏi (hoặc tự chỉnh model, mình có kèm file STEP).
