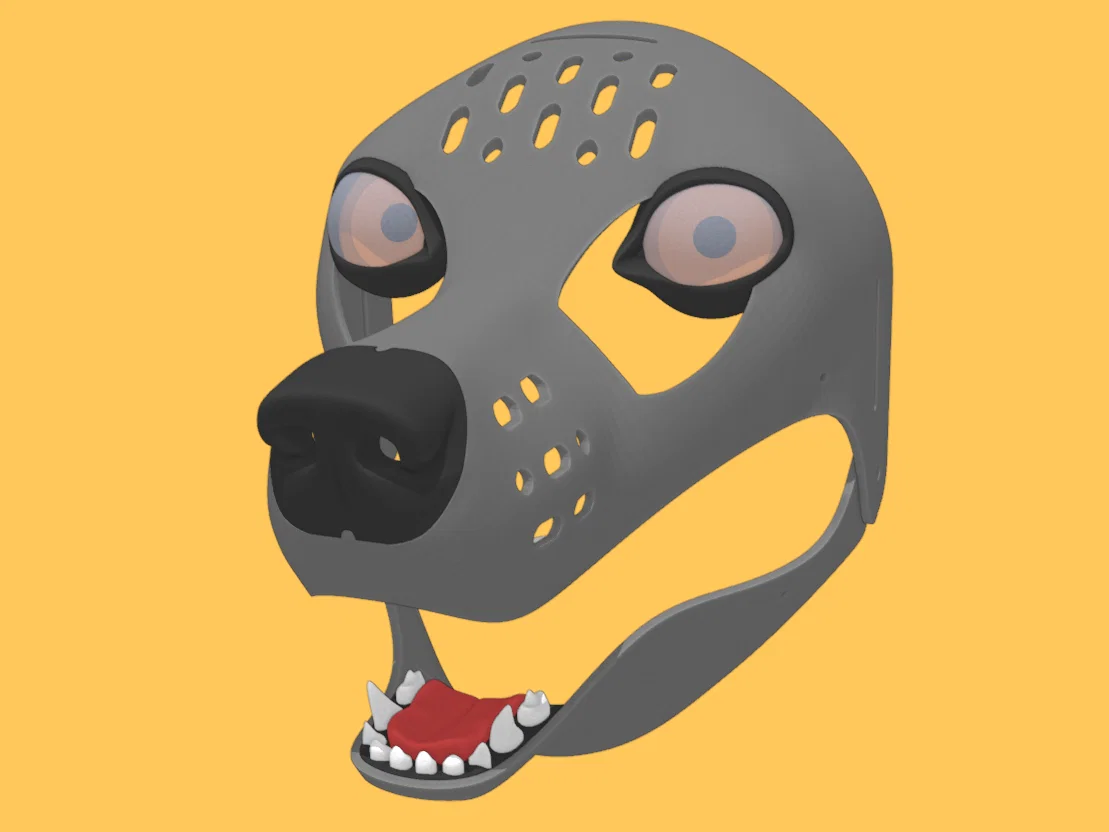

OpenFur: Canine Fursuit Head – Đầu fursuit chó (canine) dễ in & lắp

Lời nói đầu

Phần đầu này được thiết kế riêng cho các máy in nhỏ, với thể tích in tối thiểu 18cm x 18cm x 18cm và dùng tương đối ít filament (hơn 200g một chút), nhưng vẫn đủ bền để chịu được va chạm/quậy phá vô tình. Nếu bạn không có máy in 3D nhưng đã thấy cái blank này ở đâu đó và muốn dùng; mình khuyên là cứ hỏi trong group chat furry trên nền tảng bạn hay dùng. Nhiều bạn furry cũng là maker và có thể in giúp với chi phí thấp.

Phần base (bao gồm răng, nướu, lưỡi và mũi) ước chừng khoảng 8€ (cộng thêm chút nếu nhờ người khác in). Tuy nhiên còn tùy loại filament bạn dùng. Ngoài ra bạn sẽ cần các món trong BOM bên dưới.

Thay đổi

Version 5.0 có rất nhiều chỉnh sửa nhỏ về hình học của phần đầu, giúp in dễ hơn và tối ưu cho cả nozzle .6mm lẫn .4mm, cho phép in nhanh hơn và chắc chắn hơn. Phần mõm (và mũi) được làm rộng hơn trước để phần đầu bớt “giống cáo”. Mũi giờ có lỗ mũi đúng chuẩn để thở dễ hơn. Mình đã bỏ phần nướu trên, vì nó hay vướng khi uống nước hoặc ăn vặt, lại gần như không bao giờ thấy và tốn thời gian in thêm. Hàm giờ có một sàn kín hoàn toàn để đồ ăn vặt không bị rớt xuống khoảng trống dưới nướu rồi kẹt khó chịu. Hình in cho mắt giờ độ phân giải cao hơn, có kèm vạch đo 4cm, có củng mạc (sclera) sáng và tối, và sẽ ít hao mực hơn.

Bill Of Materials (chỉ phần đầu)

• base này (mình khuyên in bằng PETG)
• một bộ mắt in (xem eyes.zip)
• keo dán nhựa (bám tốt với filament và tốt nhất có đầu kim để chấm)
• keo trong (như e6000)
• 2x ốc đóng sách 5mm (đường kính và chiều dài đều 5mm)
• 2x lens 4cm (thủy tinh hoặc acrylic), nhớ chọn loại bán cầu đặc.
• dây thun 4cm x 80cm
• dây thun tròn 10cm (đường kính 2mm)
• kéo
• nước hoặc trà (đúng rồi, cái này không phải tùy chọn. Nhớ uống đủ nước)

Tùy chọn:

• kềm cắt sát (flush cutter) và/hoặc dao gọt bavia (deburring knife)
• dao exacto hoặc lưỡi dao lam
• nhạc bạn thích
• tấm mút cao su dày 1mm

Nhắc nhẹ một câu:

Bạn có thể sẽ muốn dùng filament carbon fibre hoặc loại có pha hạt tương tự. ĐỪNG! Những loại filament này có xu hướng rụng các hạt pha theo thời gian. Bạn sẽ đeo thẳng cái này lên mặt, không ai muốn có sợi thủy tinh hay sợi carbon dính vô mặt hết. Phần đầu lắp hoàn chỉnh chịu va chạm vô tình ổn lắm, kể cả không cần filament “đặc biệt”.

Thiết lập in (Print Settings)

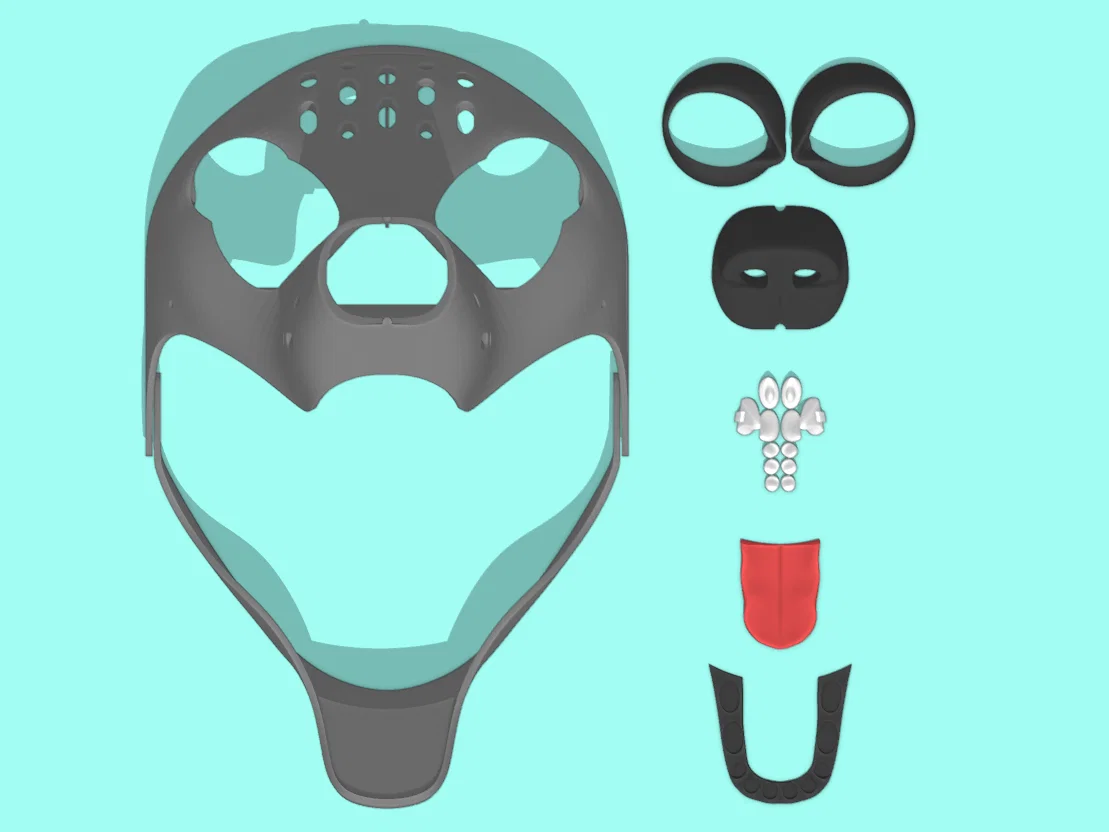

Nếu in đúng theo các thiết lập dưới đây, bạn có thể in xong base đầu fursuit (bao gồm mí mắt, răng, nướu và lưỡi) trong khoảng một ngày.

Chung:

• Đặt số wall perimeters là 4.
• Top và bottom perimeters đặt tối thiểu lần lượt là 5 và 4.
• Nếu được, đặt fill angle về 0° thay vì mặc định 45° (để đường layer top/bottom nằm ngang/dọc thay vì chéo).
• Tắt supports. Khi in PETG thì không cần. Tuy nhiên vật liệu mềm hơn có thể cho kết quả khác.
• Thêm nữa: Nghĩ trước màu bạn muốn ra thành phẩm. Phần head và jaw nên in cùng màu với nướu. Cả mí mắt và mũi vẫn sẽ thấy sau khi bọc lông (furring).

Head & Jaw:

• Đảm bảo máy in của bạn xử lý bridging và overhang tốt.
• Vì diện tích tiếp xúc với bed rất hẹp, khuyên dùng brim ít nhất vài mm.
• Nếu được, canh hướng sao cho quạt làm mát part cooling thổi vào bên trong phần head và phía dưới jaw.
• Nếu cần, bật chức năng “Detect bridging perimeter”. (Để kiểm tra, để ý các khe luồn dây headband trên phần head).
• Canh kỹ lần in đầu tiên.
• Và nhớ uống nước.

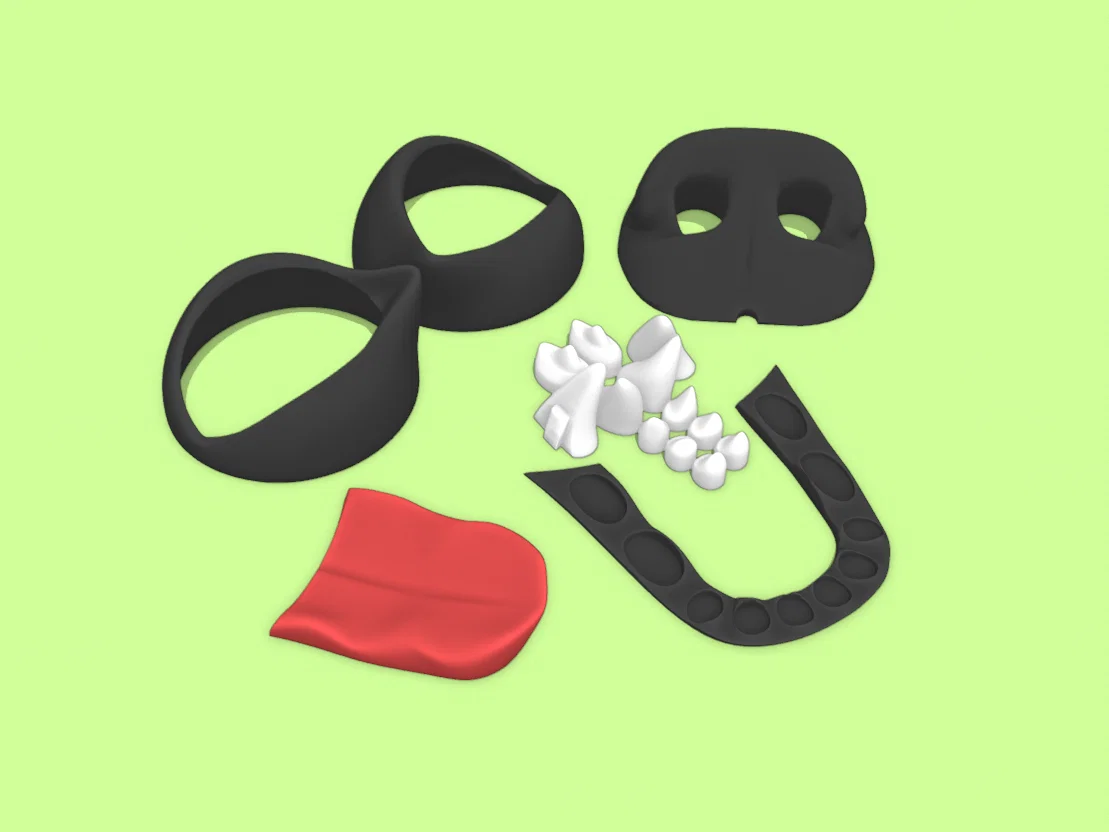

Nose, Teeth, Tongue, Gums & Eyelids

• In mịn nhất có thể. Khuyên layer height 0.15 mm hoặc thấp hơn.
• Răng có thể cần làm mát mạnh.
• Nếu được, đừng thêm brim.
• In răng sau cùng và đừng trộn lẫn! Nếu có thể thì để nguyên trên bed tới lúc lắp.

Eyes

• In một bộ mắt từ file eyes.zip sao cho vạch 4cm ở phía dưới đúng là dài 4cm.
• Nếu bạn không chắc size chính xác, cứ xếp nhiều kích cỡ chung một lần in rồi thử fit bằng lens sau.
• Nếu bạn muốn tự thiết kế, nhớ là pupil có thể trông to hơn khi gắn lens. Test size trước.

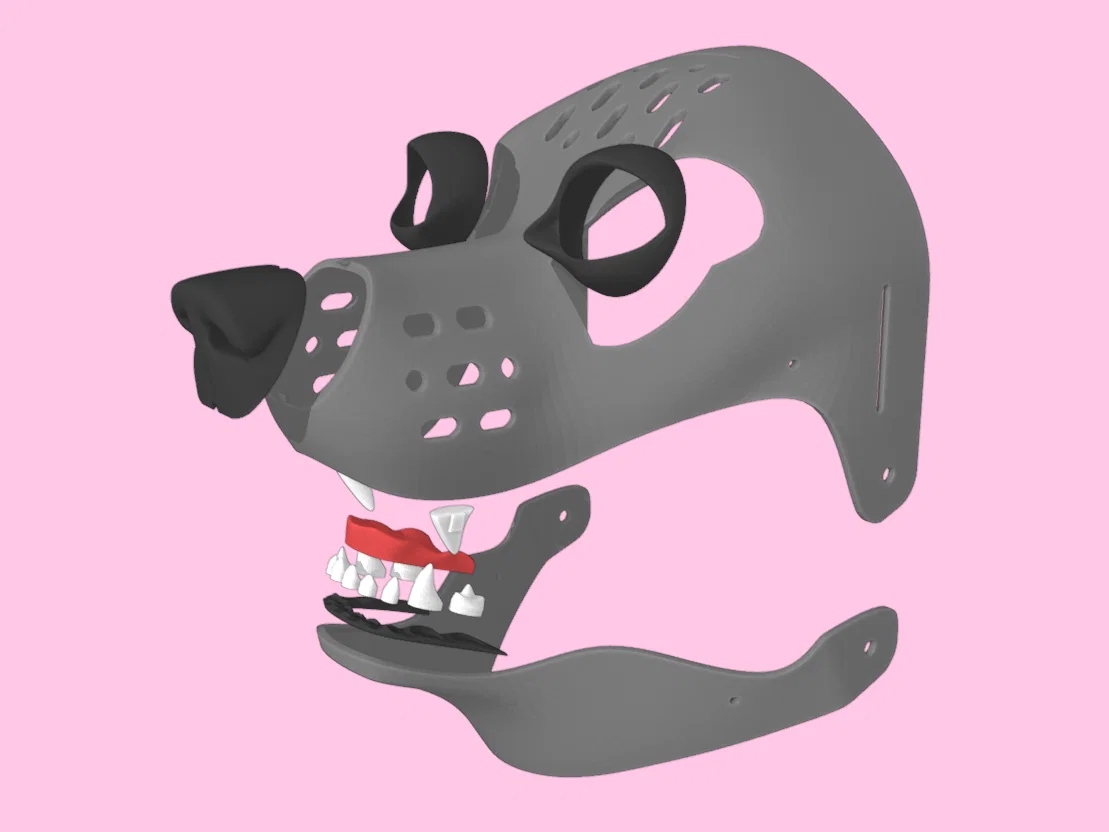

Lắp ráp

Phần head có sẵn các cấu trúc support tích hợp và nên in kèm brim. Tháo các phần đó trước khi làm tiếp. Cắt bỏ các cầu nối (bridges) nối bên trái với bên phải. Sau đó cắt các chốt nhỏ đang giữ support vào head. Mình gợi ý dùng flush cutter, nhưng dao exacto hoặc thậm chí bẻ qua bẻ lại cũng được. Dọn sạch phần support còn dư bằng cách rà dao hoặc kềm cắt lại thêm một lượt.

Nhớ thử fit trước khi làm tiếp! Nối phần jaw và head bằng ốc đóng sách bằng cách luồn chúng vào bản lề (như đánh dấu bên dưới). Sau đó áp phần head lên mặt như hình:

Phần đầu này nên đeo nghiêng khoảng 25° đến 30° và tựa lên trán và cằm. Bạn phải nhìn xuyên qua phần tear ducts, và cằm thì tựa lên jaw mà không cần đè lực nhiều.

Nếu thấy vừa, bạn tháo ốc đóng sách ra lại và bắt đầu lắp mắt.

Tiếc là không phải lens nào bán dưới tên “half-sphere” cũng là đúng bán cầu. Đa số (nếu không muốn nói là gần như tất cả) sẽ bị “gọt” mất vài mm. Vì vậy bạn phải thử xem khi chồng lên nhau thì lens có chạm được vào mí mắt không.

Nếu có chạm, bước kế tiếp đơn giản lắm:

Chấm một giọt keo trong thật to lên phần pupil, đổ đầy hoàn toàn rồi thêm chút nữa (mạnh tay chút, mình cần keo dư). Đặt lens lên trên thật cẩn thận, đẩy bong bóng và keo dư tràn ra hai bên. Sau đó đặt mí mắt lên lens, đảm bảo mí chạm vào phần keo bạn vừa đẩy tràn ra từ mép lens:

Nếu mí mắt không khớp/chạm với lens đúng cách:

bạn sẽ phải kê nó lên cao hơn chút. Cách làm: chấm một giọt keo trong thật to lên pupil, đổ đầy hoàn toàn và đặt lens lên trên thật cẩn thận, đẩy bong bóng ra hai bên. Khi keo đã set, cắt cụm đó ra và dán phần mắt lên một miếng mút cao su. Đợi keo set lần nữa, cắt ra và kiểm tra xem độ cao thêm vào đã đủ chưa; nếu chưa thì lặp lại đến khi đủ. Khi chiều cao ổn và lens chạm mí đúng, chấm một giọt keo hào phóng lên miếng mút cao su. Đặt Eyes lên trên, đẩy keo dư tràn ra hai bên. Sau đó đặt mí mắt lên lens, đảm bảo mí chạm vào phần keo dư vừa bị đẩy tràn ra từ mép mắt.

Tiếp theo là răng.

Răng được sắp sẵn cho bạn, nên tốt nhất để nguyên trên bed tới lúc lắp. Bạn sẽ thấy một hàng răng đôi và hai răng lớn bên trái/phải có một chốt định vị nhỏ. Tạm để riêng hai răng có chốt định vị đó.

Cho một ít keo dán nhựa vào các lỗ bên trong phần nướu rồi nhẹ nhàng ấn răng vào. Vì phần đế hơi oval, chúng sẽ tự xoay đúng hướng.

Tiếp theo là lắp jaw.

Bên trong jaw có một bệ nhỏ. Phủ lên đó một lớp keo dán nhựa mỏng. Rồi đặt cụm nướu&răng ở bước trước lên bệ, đẩy lên phía trước hết mức có thể mà không bị tuột ra. Sau đó lắp lưỡi từ phía trên xuống. Ấn nhẹ cho tới khi keo ít nhất đã set một phần.

Hai răng còn lại giờ có thể lắp vào phần head. Hãy tìm các hõm nhỏ bên trong head, cạnh các khe thoáng gần lỗ mũi, rồi bơm vào đó lượng keo dán nhựa khá nhiều. Đồng thời bôi keo lên mặt phẳng của chiếc răng tương ứng (bao gồm cả chốt định vị) rồi ấn vào đúng vị trí. Nó sẽ tự canh thẳng và chỉ có thể vào theo một chiều.

Lắp mũi thì chỉ cần bôi keo dán nhựa lên viền ở phía trước head rồi ấn mũi vào. Version mới có hai chốt định vị nên canh mũi dễ hơn nhiều.

Lắp mắt hơi “căng” hơn chút, tốt nhất làm thử một lượt ‘dry run’ trước không dùng keo để test fit. Đầu tiên bạn cần tìm các gờ nhỏ bên trong lỗ mắt. Gờ này giúp canh mắt với phần còn lại của head.

Bạn cũng cần phân biệt mắt trái và phải. Hướng đặt trên bed in đã là hướng đúng. Cho mắt vào đúng vị trí bằng cách xoay nó từ phía trong head ra đúng hướng.

Mí mắt phải nằm khít hoàn toàn với gờ. Nếu không, xoay tới khi không còn khe hở hoặc khe hở nhỏ nhất. Nếu thấy lắp hoài không vừa, có thể bạn bị đảo trái/phải, thử đổi bên.

Khi đã tìm được vị trí đúng, bạn có thể lắp cố định bằng cách bôi keo dán nhựa vào mép trong của lỗ mắt và cả phần gờ, rồi lắp y như lúc nãy.

Để chắc hơn, tốt nhất bồi thêm keo quanh mép chỗ hai phần chạm nhau. Cẩn thận đừng để keo dính lên giấy in, vì một số loại keo có thể làm đổi màu mực.

Xong xuôi thì gắn lại ốc đóng sách để nối jaw với head lần nữa. Bạn cũng có thể gắn các dây thun tròn vào đúng lỗ của chúng. Căng trước (pretension) nhiều hơn bạn nghĩ là cần, vì lớp lông sẽ tạo thêm lực và ma sát lên cơ cấu jaw.

Vậy là xong phần đầu.

Giờ bạn có thể luồn dây thun bản 4cm vào các khe tương ứng.

Phần tiếp theo là làm tai, làm duct tape dummy, tracing, đánh dấu, cắt và bọc lông (furring). Tiếc là đây là quá trình rất cá nhân, vì còn tùy species, breed và style. Nên mình không đưa vào hướng dẫn này.

Mình dự tính sẽ bổ sung trong tương lai (xa xa).

Hiện tại, bạn cứ tìm các bước đó online là được. Có rất nhiều người hướng dẫn và ghi lại quá trình cực kỳ chi tiết.

Còn bây giờ mình có thể đưa vài tips và một lời nhắc quan trọng:

Bạn có thể muốn gắn thêm “đồ chơi” như LED hoặc mấy món điện tử. Ok thôi. Nhưng đừng gắn pin (đặc biệt loại LiPo) bên trong đầu. Trong trường hợp hiếm mà nó bén lửa, bạn phải tháo ra khỏi người nhanh nhất có thể. Nếu gắn pin bên trong head thì bạn không làm kịp. TUYỆT ĐỐI KHÔNG gắn ở đó.

Không quan trọng bằng nhưng vẫn đáng lưu ý:

Faux Fur có thể mắc, và vật liệu như fleece có vẻ là lựa chọn rẻ hơn. Nhưng thật ra không phải. Lông sẽ tạo thêm độ dày đáng kể, cho look bồng bềnh đẹp và che được nhiều lỗi khi dán/cắt lông. Fleece và vật liệu tương tự sẽ giống kiểu “mèo không lông” và không che được các khe hở hay đường may thô. Nếu bạn thích style đó thì cũng không sao, nhưng nhớ cân nhắc nếu bạn muốn look fluffy.

Nhiều maker dùng keo nến (hot glue) để dán lông lên đầu, và có thể bạn sẽ thấy cách này hợp với bạn. Nhưng theo kinh nghiệm cá nhân của mình, mình hay lỡ tay bơm quá nhiều keo nến và/hoặc ép lông mạnh quá, làm keo xuyên qua lớp backing vải vào thẳng sợi lông. Đến lúc tỉa (trimming) thì máy cạo bị kẹt keo, khiến bề mặt bị lởm chởm. Để tránh vụ này, mình không dùng hot glue nữa. Mình dùng keo hai thành phần (two component glue) quét một lớp mỏng.

Khi đánh dấu trên duct tape dummy, nhớ vẽ mũi tên chỉ hướng lông: chảy từ mũi xuống thân và hướng lên tai. Nếu phân vân: dùng ảnh tham khảo canines thật. Nếu không làm vậy thì việc tìm đúng hướng lông sẽ khó hơn và có thể lộ rõ trên thành phẩm.

Cuối cùng nhưng không kém phần quan trọng: Làm từ từ. Làm một cái đầu fursuit có thể không quá khó, nhưng chắc chắn sẽ tốn thời gian.

Nhớ uống đủ nước.
