Thùng (Barrel) có Nắp Bản Lề

Mình nghịch nghịch hệ CAD một chút, vài tiếng sau thì máy in 3D cho ra luôn một cái thùng gỗ. Ừ, chuyện này xảy ra thường hơn bạn tưởng đó…

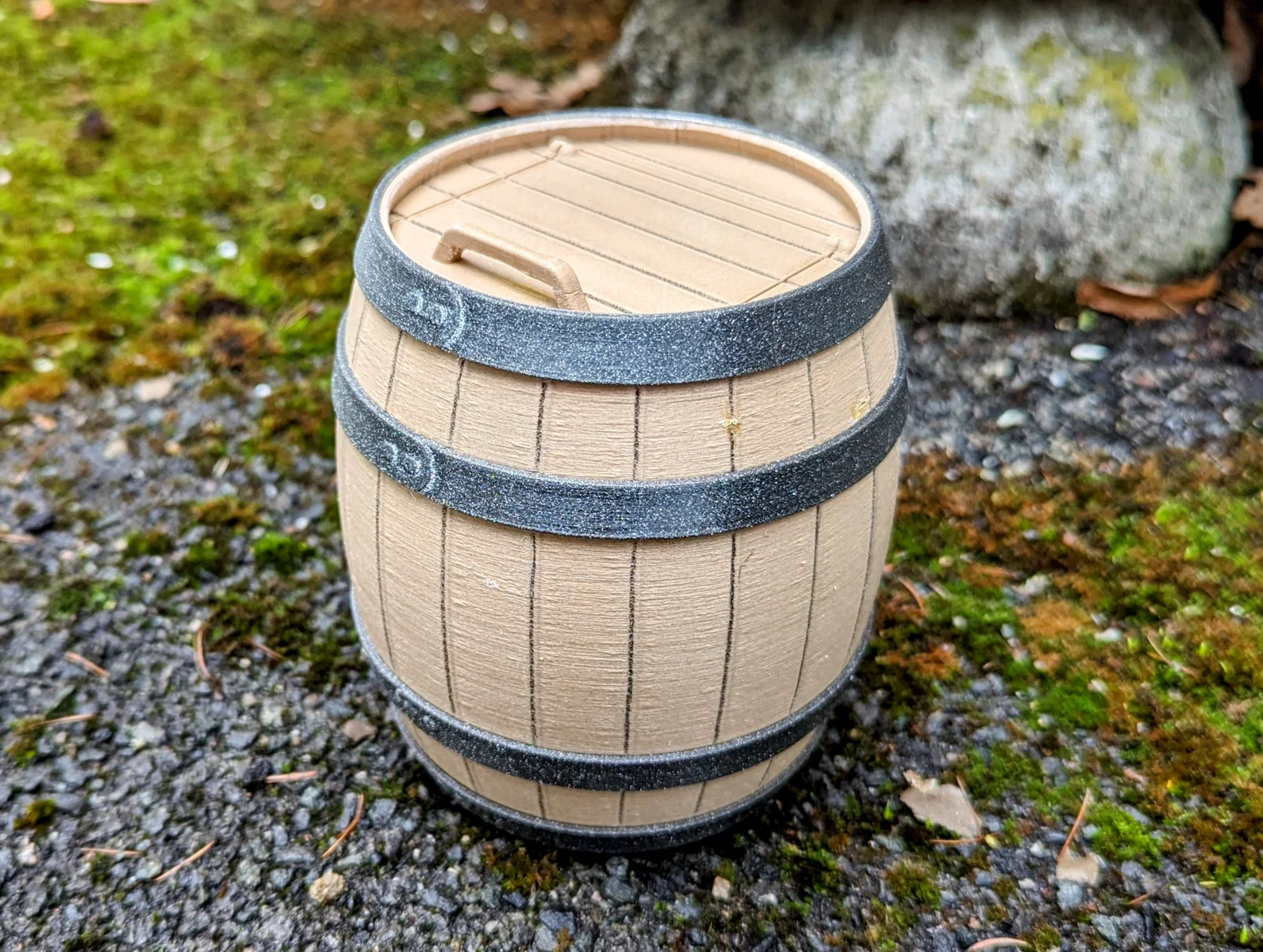

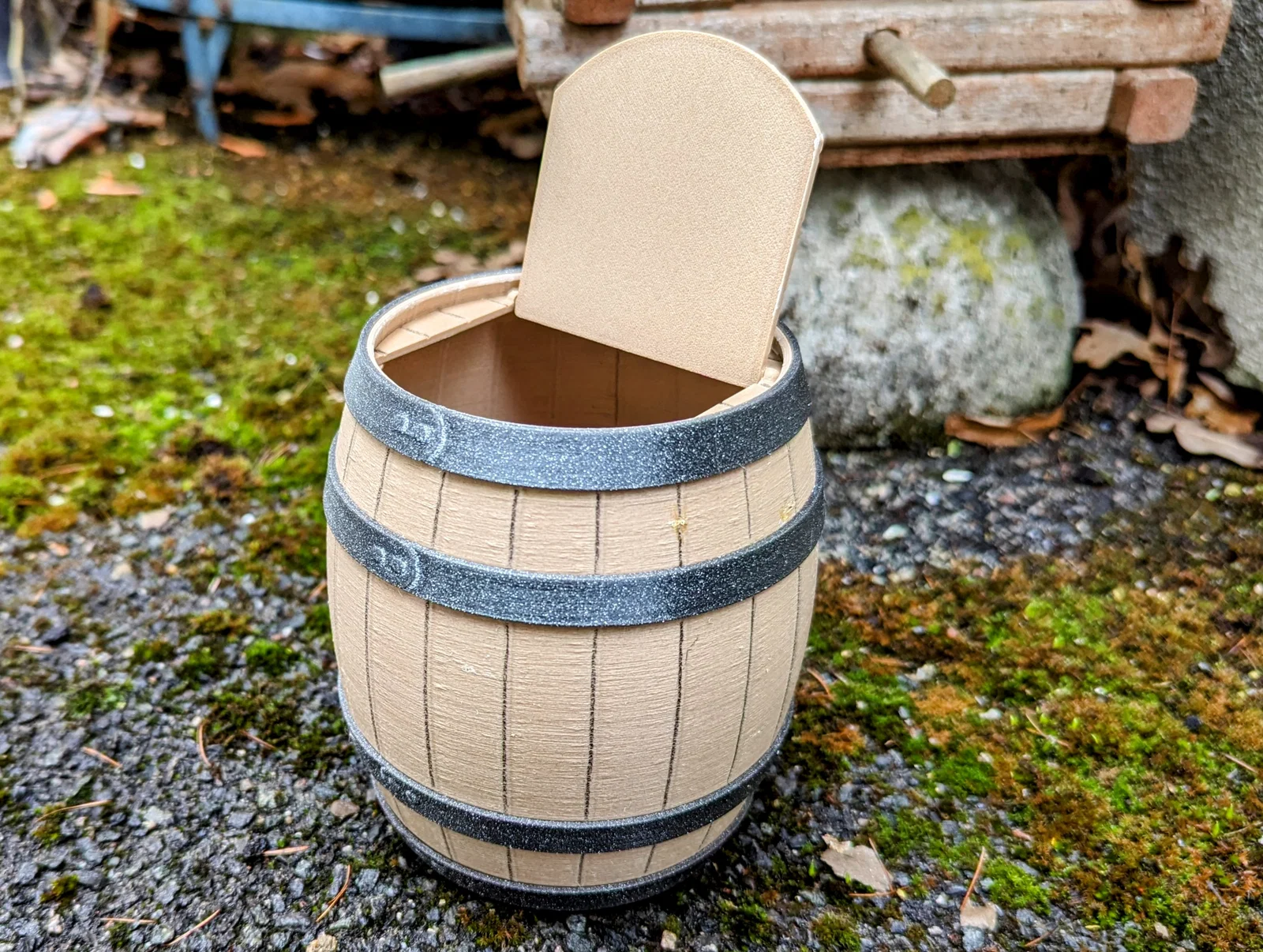

Đây là một cái thùng (barrel) có nắp dạng bản lề (hinged lid). Đường kính khoảng ~110mm và cao khoảng ~125mm. Thể tích bên trong của thùng khoảng ~900ml. Nếu bạn thích thùng mở, có thể không in nắp.

In tất cả mọi phần trừ cái nắp với layer height 0.2mm, 3 walls, 5 tops, 4 bottoms, 8% gyroid infill và không cần support. Riêng cái nắp nên in với layer height 0.12mm để bản lề print-in-place hoạt động trơn tru, không bị kẹt. Mình dùng PLA-wood cho phần thùng và nắp, nhìn và cầm rất “đã”. Phần vòng đai (rings) thì PLA-metal màu tối là hợp bài. File 3mf đi kèm dùng cho OrcaSlicer và Bambu Studio.

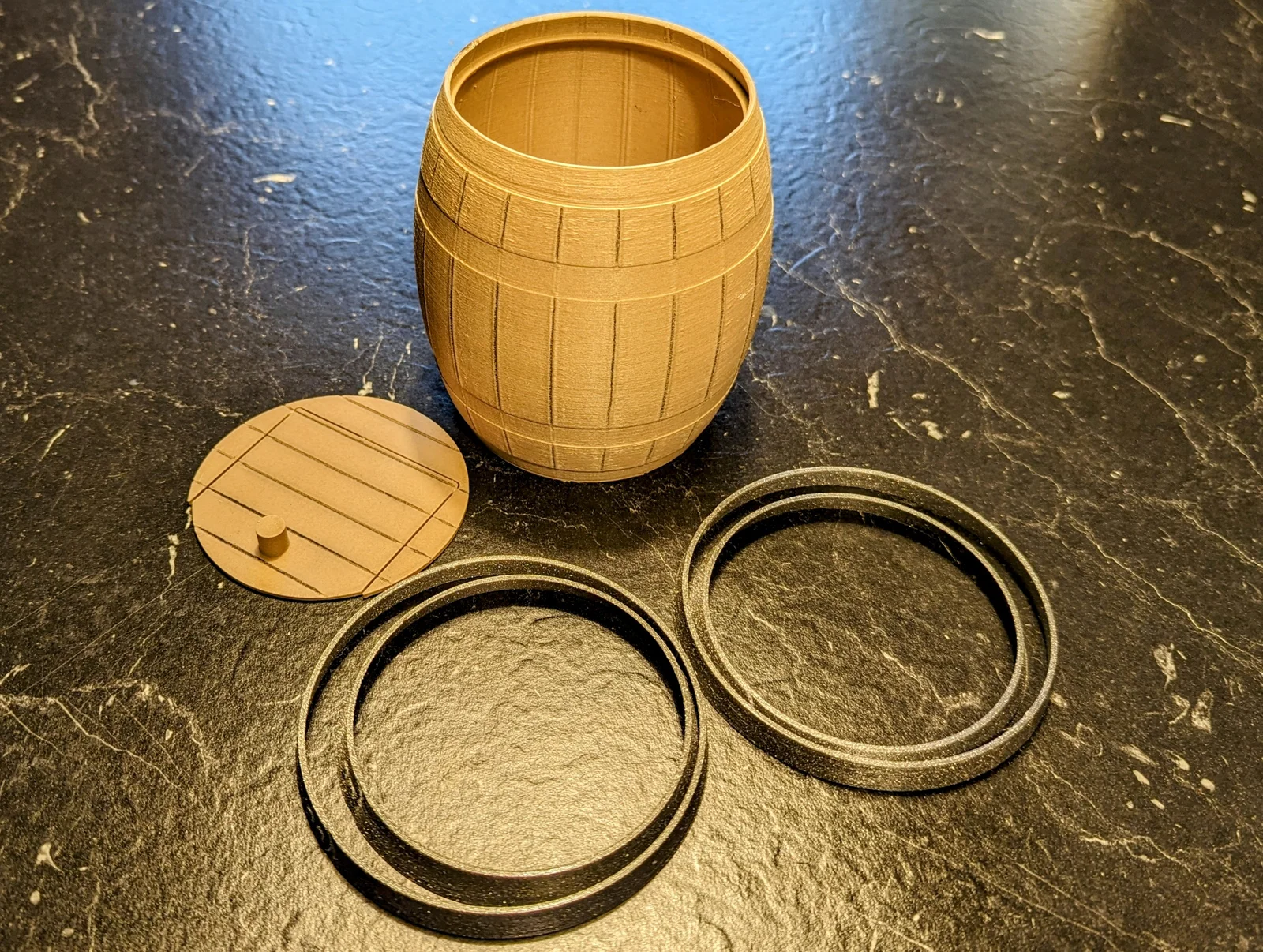

Lắp ráp: dán các vòng đai vào thân thùng, rồi ấn nắp vào miệng thùng. Fit sẽ hơi chặt, nhưng bạn có thể bóp nhẹ hai bên nắp một chút để vào dễ hơn. Nhỏ vài giọt superglue là nắp sẽ giữ chắc đúng vị trí. Tùy loại filament bạn dùng và setting máy in, có thể cần chà nhám (sand) nhẹ phần nắp hoặc miệng thùng. Xong thì nắp sẽ mở/đóng mượt mà.
