UFS-069 Êke thợ mộc & kẹp góc vuông 90° (Try Square & Corner Clamp)

Tác giả UncleFrankSays

Lượt tải
1.044
Lượt thích
165
Lượt coi
3.338

File 1 246,6 KB

  • UFS-069_Try_Square_Clamp_Combo_02_1777596817.stlSTL · 246,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Dự án này có hai nguồn cảm hứng. “Serious Clamp It Square” của J-Max đúng là quá đỉnh.
https://www.thingiverse.com/thing:1306832

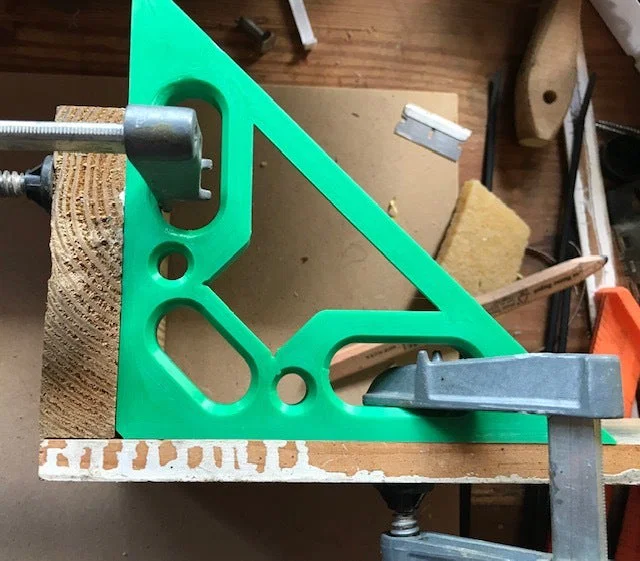

Món này rất cứng vững, đúng kiểu cần có để kẹp (clamping). Kích thước lớn và cầm trên tay thấy chắc nịch. Đổi lại, thời gian in phải tính bằng giờ và cũng “ngốn” filament kha khá. Đúng là một công cụ “serious”.

Sau đó, mình tình cờ thấy trang này có vài “Pocket Tools”.
https://www.thingiverse.com/thing:4395235
Mấy món này nhìn hay, làm mình nhớ tới thiết kế của J-Max. Cái try square thì mới lạ, làm mình bắt đầu suy nghĩ. Mình có thể làm một cái try square ngon hơn dựa trên nền tảng “Serious Clamp”.

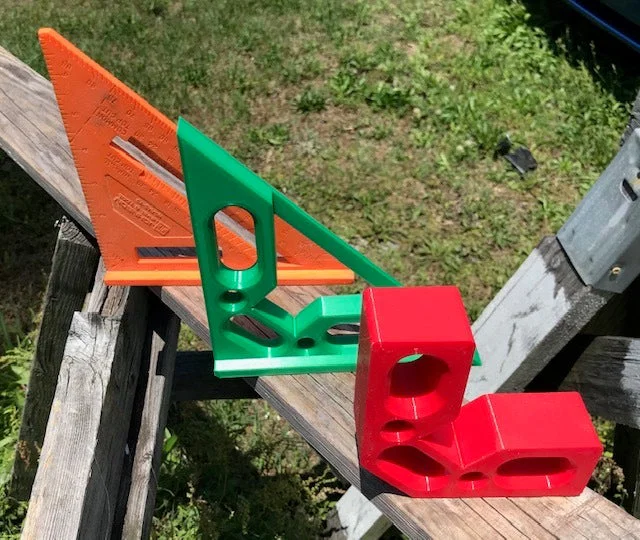

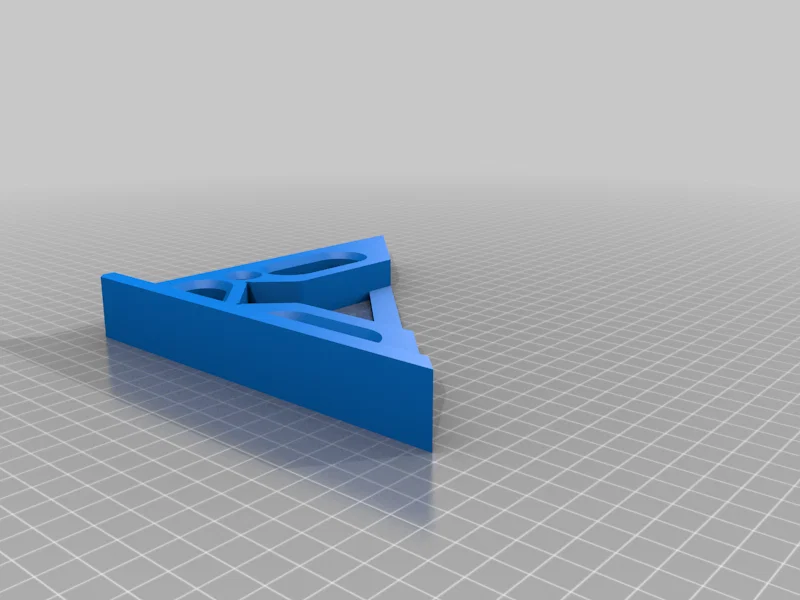

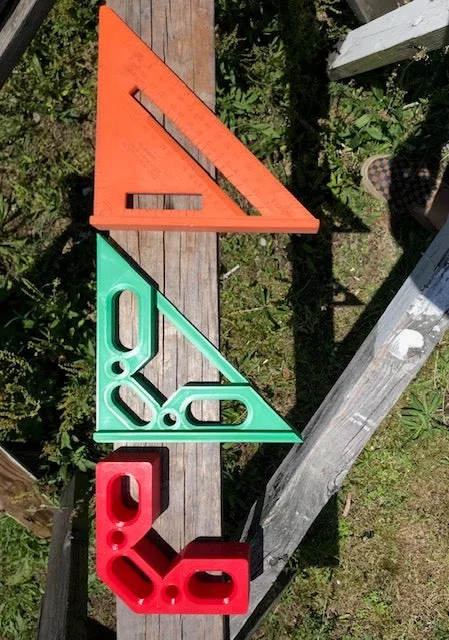

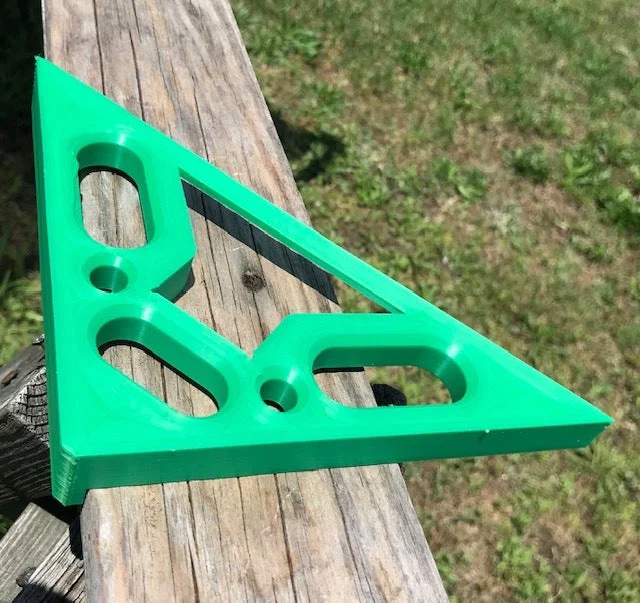

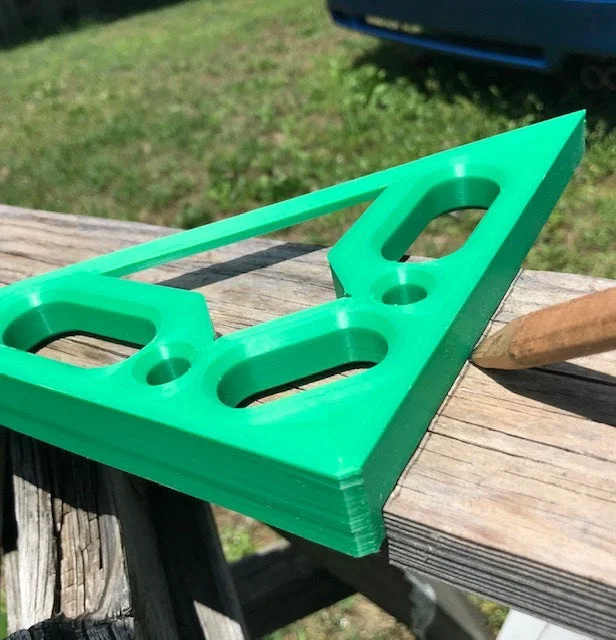

Sau vài tiếng thiết kế và chỉnh sửa bằng Blender, mình ra được bộ Try Square & Corner Clamp Assembly Combo. Nó dày và chắc, nên cạnh của skill saw có thể tỳ trượt theo rất dễ. So với cái thước vuông thương mại rẻ tiền của mình thì cái này vượt trội hẳn.

Nếu bạn cần thêm cảm hứng, đây là một cái corner clamp thương mại của Rockler, https://www.rockler.com/mini-clamp-it-assembly-square
Bạn sẽ thấy họ cũng dùng kiểu thiết kế dày, dạng khối tương tự. Thay vì lỗ slot, họ dùng nhiều “pocket” để cho phép đặt vị trí clamp linh hoạt.

Mỗi thiết kế đều hợp với loại vật liệu sử dụng. Bạn tự chọn cái nào hợp nhất với phong cách làm đồ của mình.

Printer Brand:

Creality

Printer:

CR-10S

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

40% với 4-5 shells

Filament:
generic PLA green

Notes:

Dùng tường dày (thick walls) hoặc nhiều shells để phần này đủ cứng và chắc.

Category: Hand Tools
