UFS-067 Phễu châm dầu vòi dài cho máy cắt cỏ/động cơ nhỏ

Mình đã sưu tầm ý tưởng làm phễu (funnel) một thời gian rồi. Mình cũng tải về mấy mẫu parametric để có thể tùy chỉnh theo ý muốn. Ngoài ra còn tải thêm vài mẫu có hình dáng khá hay.

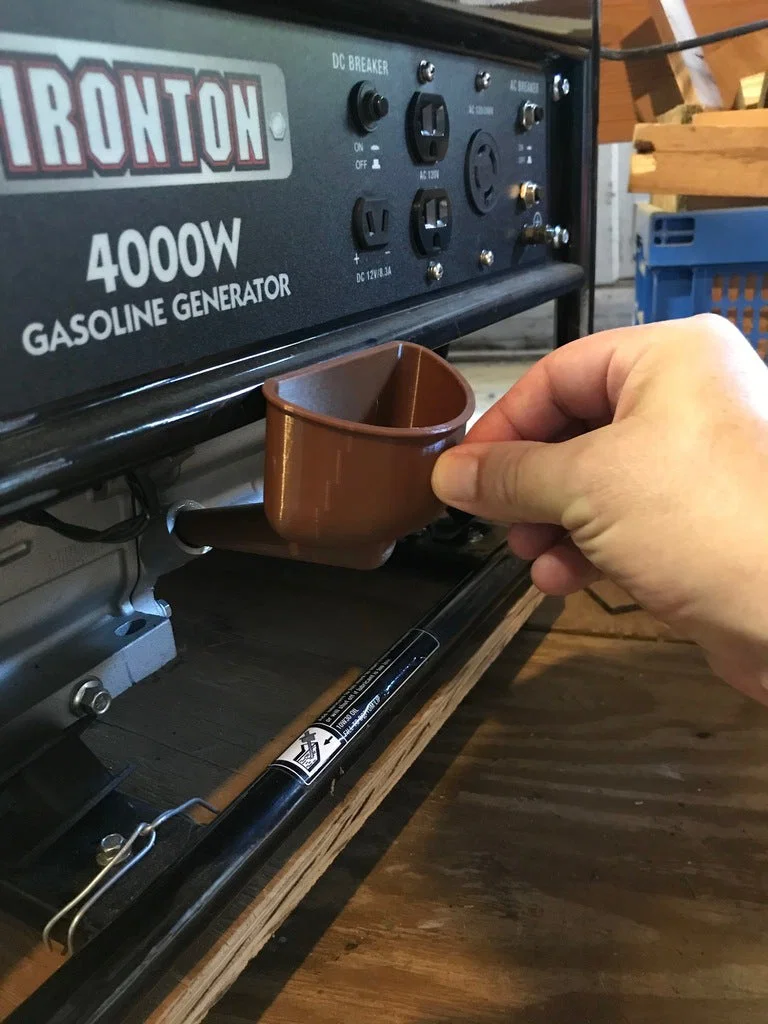

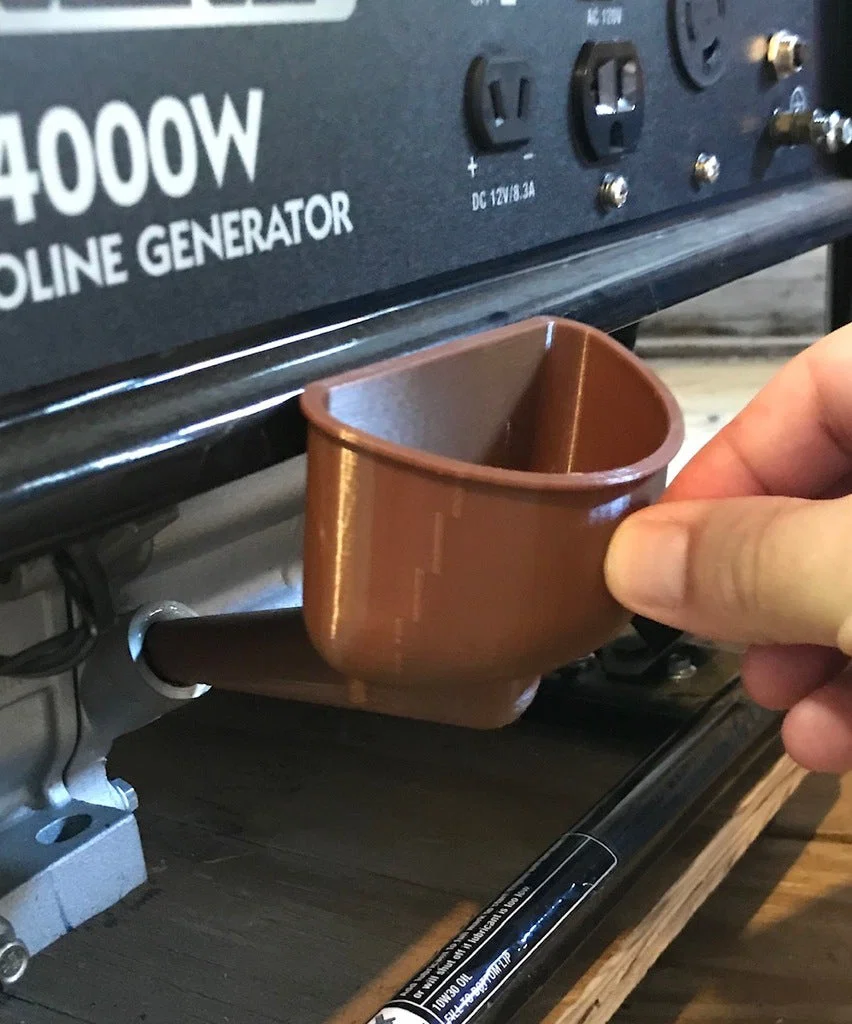

Tất cả là vì mình cần một cái phễu có vòi dài (long spout) để với tới miệng châm dầu của máy cắt cỏ (lawn mower) và cả máy phát điện. Chỗ thao tác rất khó, lúc đầu mình làm đổ khá nhiều dầu khi cố châm cho đúng mức.

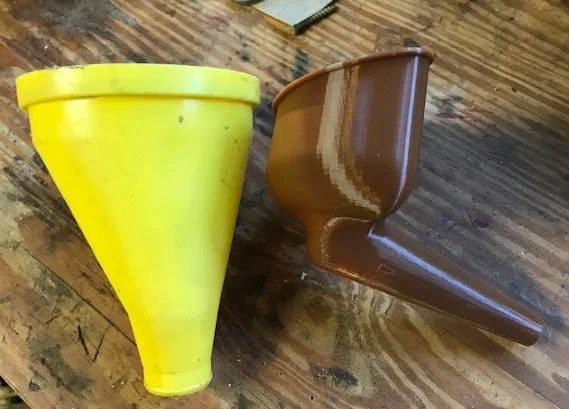

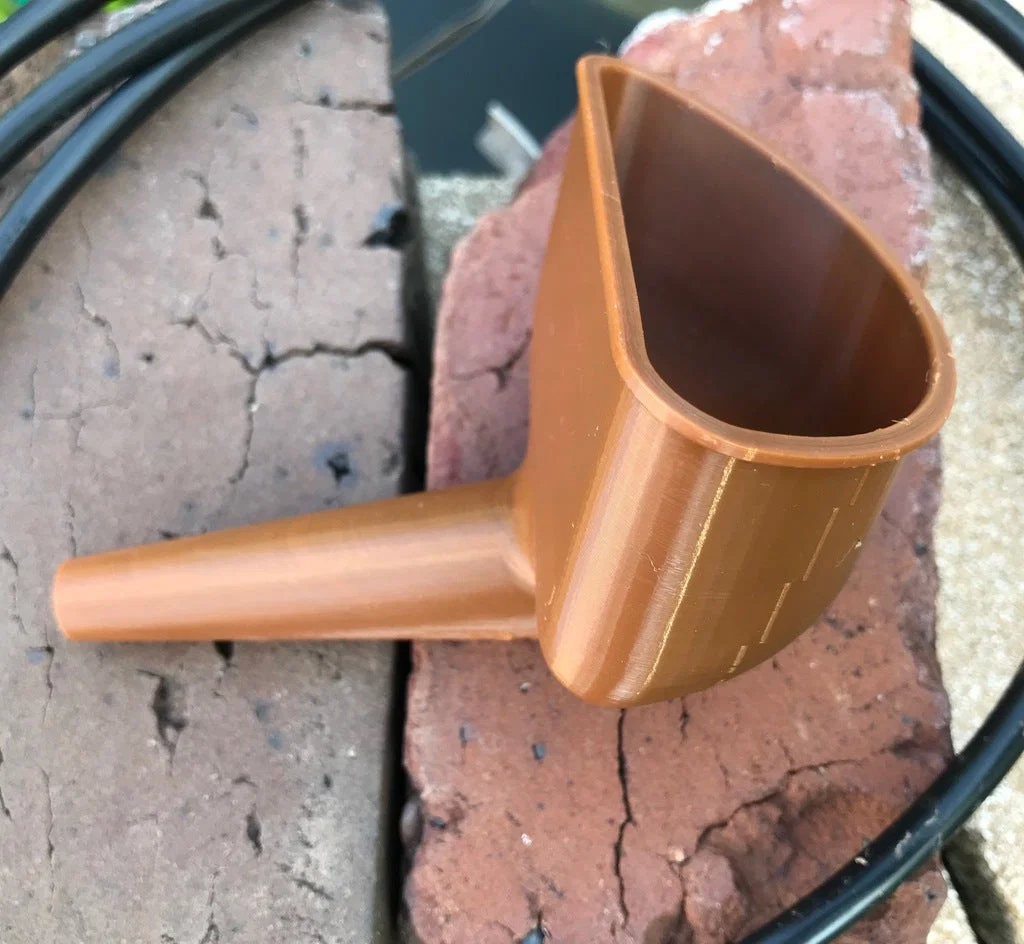

Sau đó mình gặp mẫu Trailer Water Fill Funnel. Mình thích cái cạnh phẳng của nó. Cạnh phẳng này giúp đưa phễu sát hơn vào bên hông của vật đang cần châm. Chỉ thiếu mỗi cái vòi thật dài thôi.

Mình không muốn dùng support, nên mình canh góc phần miệng phễu. Khi in lật ngược (upside down), các mặt bên đủ dốc nên không cần support. Bạn có thể thêm support nếu muốn, nhưng gỡ trong phần vòi có khi khá cực.

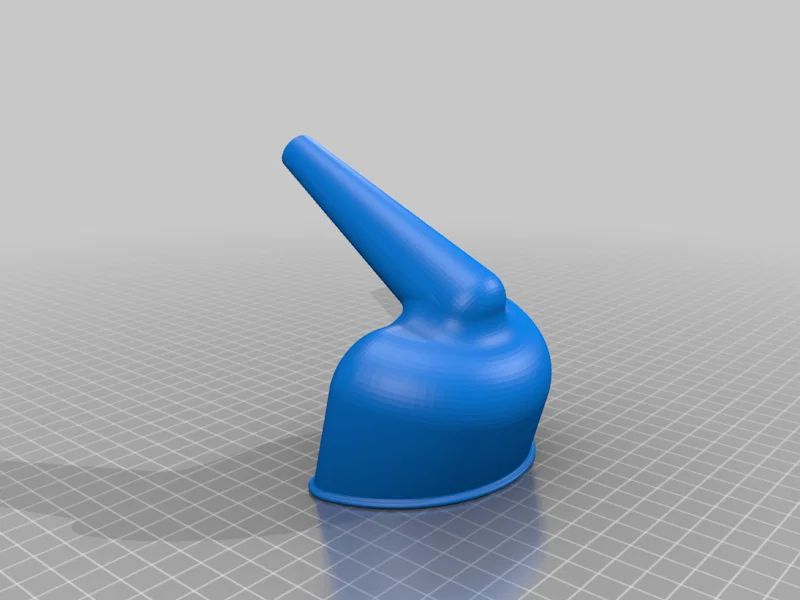

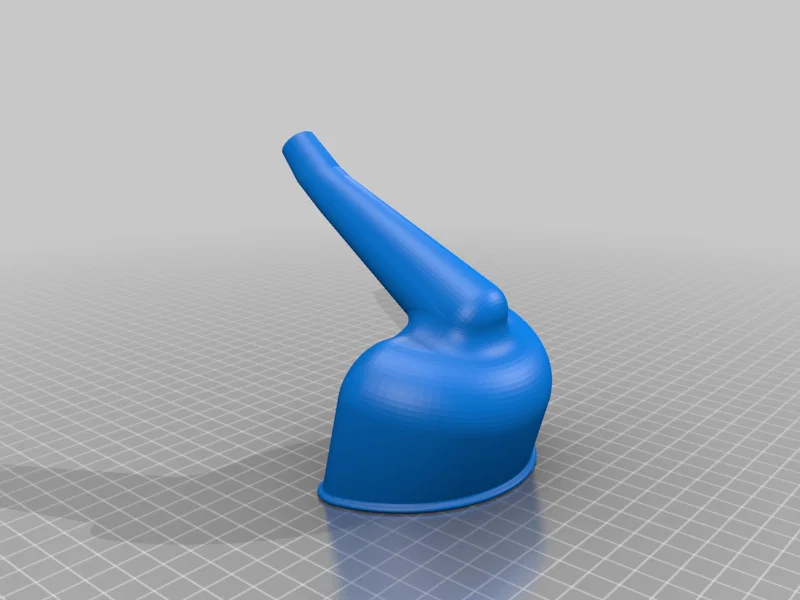

Có 2 model. Cái đầu là bản mình in trước, và bản thứ hai có vòi dài hơn chút và nhỏ hơn chút.

Lưu ý là Cura không “hợp” model này lắm. Mình bị rỗng (voids) ở một vài chỗ. Phải chỉnh lại setting mới in ổn. Nhớ preview kỹ trước khi in.

Print Settings

Printer Brand:

Creality

Printer:

CR-10S

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

3 hoặc nhiều shell hơn, 35% infill

Filament:
generic PLA any
