B&B APC9 - Brewger & Boy Advanced Plastic Carbine (Prop/Đồ chơi chức năng)

Đây chỉ là đồ chơi/đạo cụ dùng cho cosplay hoặc trưng bày! Tuyệt đối không chĩa, hù dọa người khác hay mang ra nơi công cộng. Mẫu này được mô phỏng theo một vũ khí ngoài đời THẬT, nên hãy cư xử đúng mức. Bạn biết đây là đồ chơi, nhưng người khác thì chưa chắc. Chúc vui vẻ, nhớ an toàn và tỉnh táo!

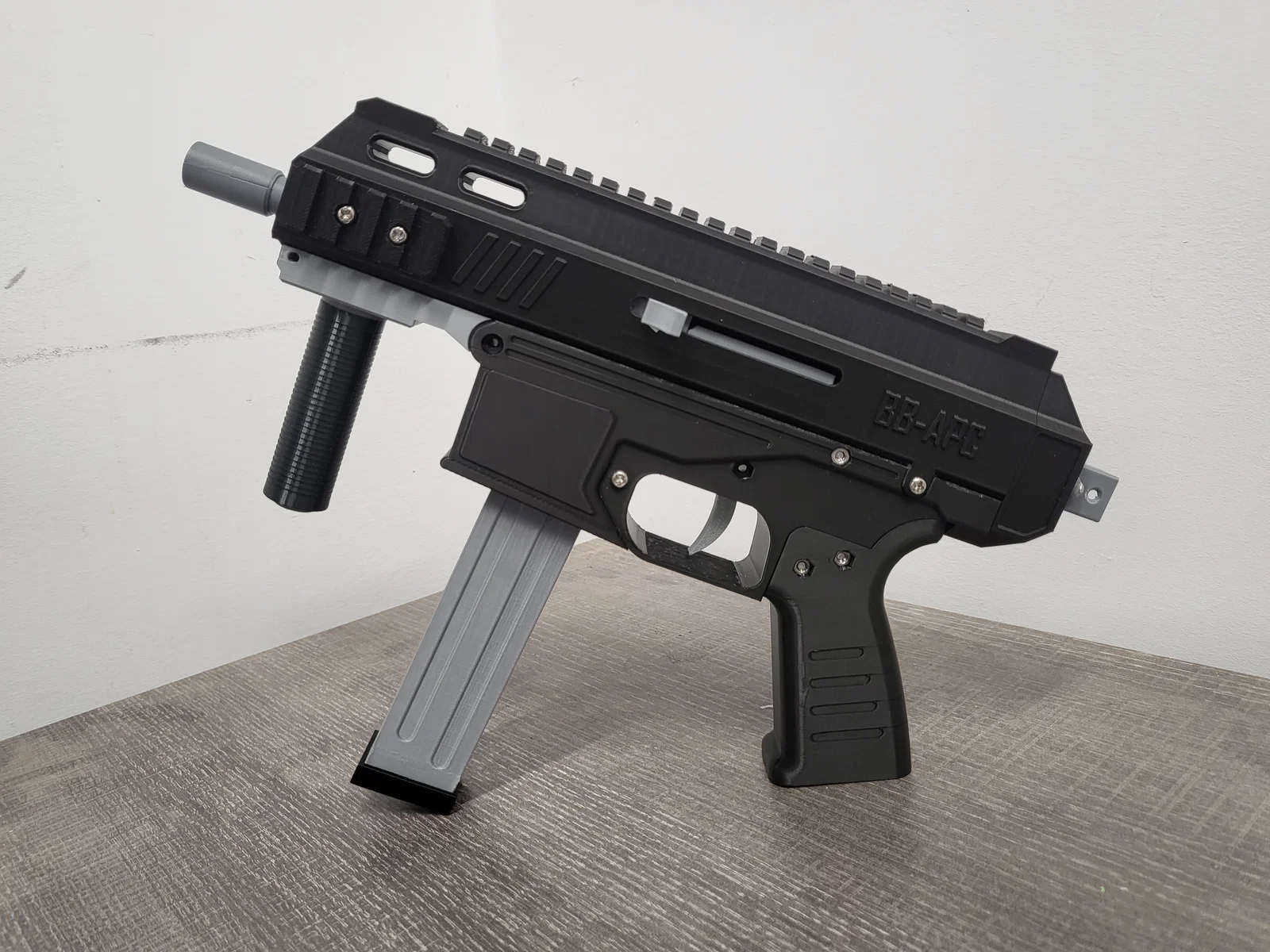

Đây là một prop bán chức năng lấy cảm hứng từ súng tiểu liên APC9. Ở hiện tại nó rất hợp để trưng bày hoặc làm đạo cụ, nhưng mình vẫn đang tiếp tục phát triển để nó thành một bộ phóng lặp (repeating launcher) có cơ chế văng vỏ (shell ejection). Mình sẽ cố gắng cập nhật hướng dẫn lắp (build guide) & các cải tiến chung, còn bây giờ thì hy vọng những ai đủ “trình” sẽ làm được và thấy vui! Nếu bạn muốn thêm phụ kiện nào khác thì cứ góp ý nha!

Chi tiết in (Print Details):

Mẫu này không hợp cho người mới, bạn nhớ chỉnh support cho “chuẩn bài” để ra kết quả tốt nhất. Nhiều chi tiết sẽ cần đổi hướng đặt (orientation) trong slicer.

Máy in dùng: Bambu Labs P1P

Vật liệu dùng: PLA+, TPU-92A, Glow in the dark PLA

Cỡ nozzle: 0.4 mm

Layer height: 0.16 mm

Shell (Walls/Top/Bottom): 3-4

Infill: 15-25%

• Khuyến nghị Infill 100% cho toàn bộ các phần Stock, Grip và Barrel nếu bạn định dùng như đồ chơi (thay vì chỉ trưng bày).

Supports: Bắt buộc cho một số chi tiết.

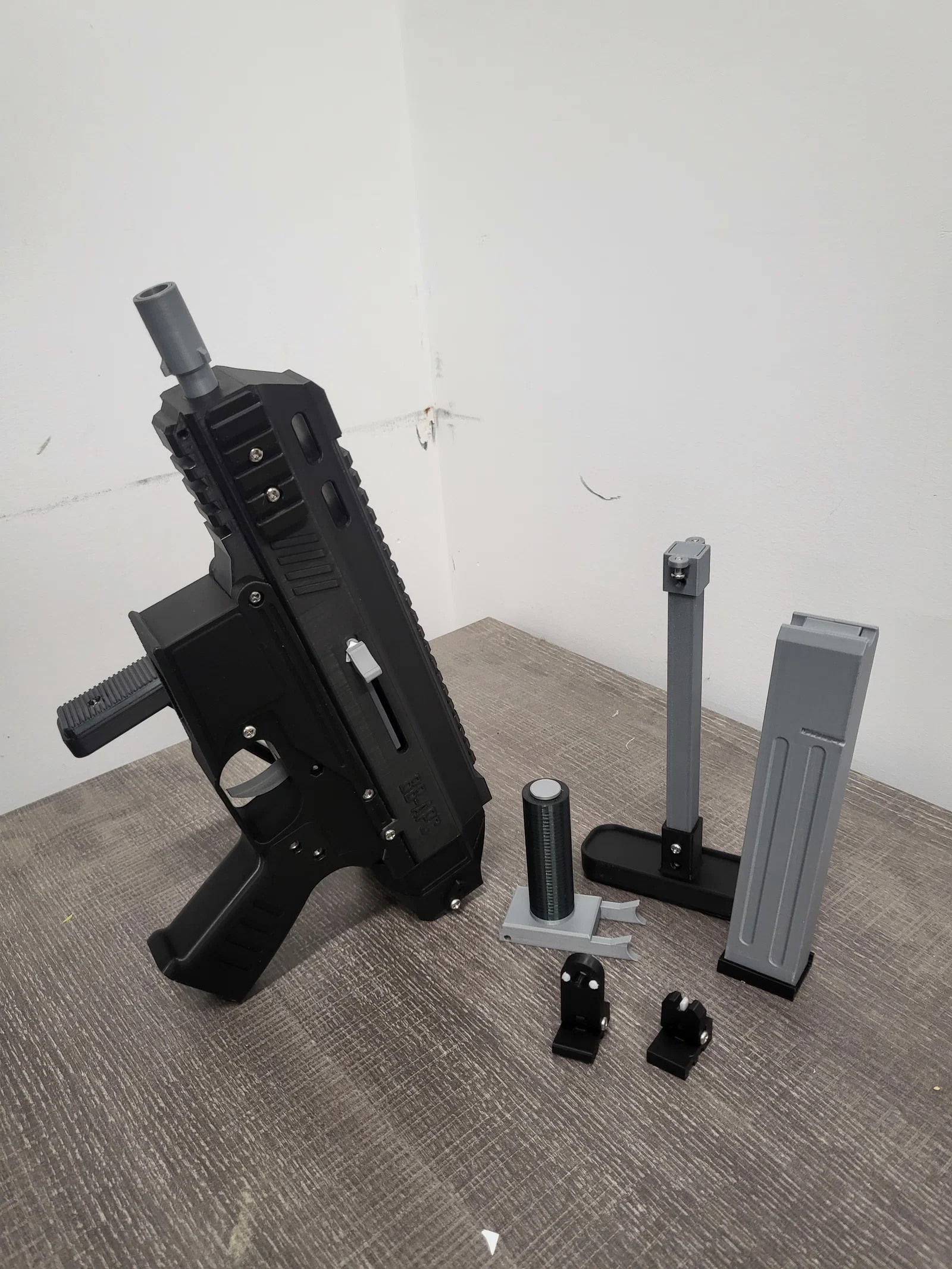

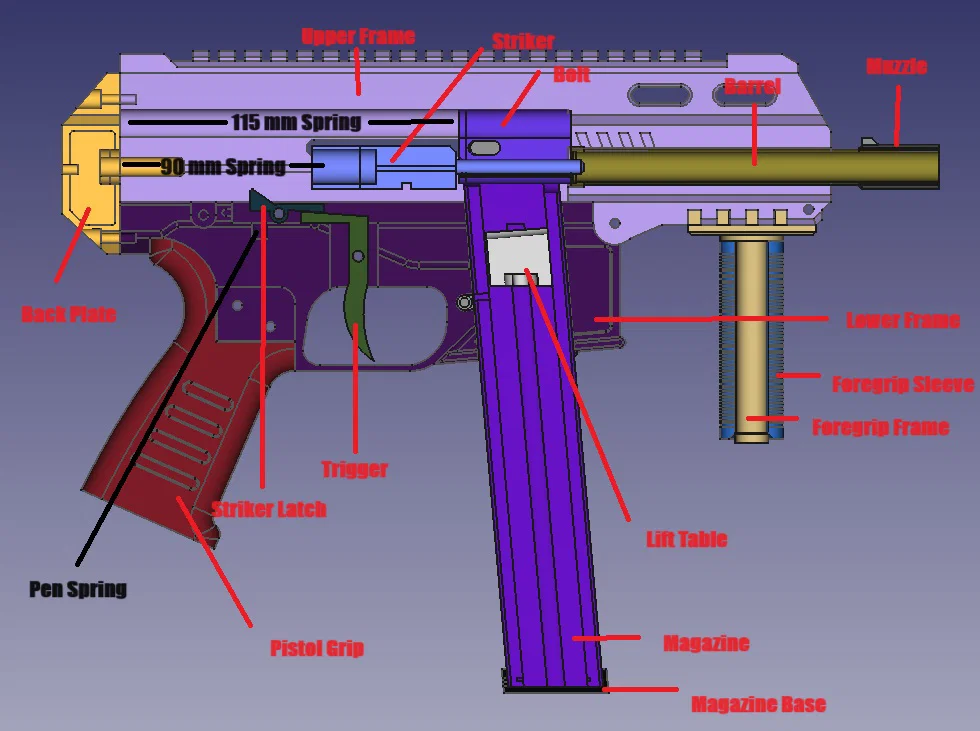

Các phần đã in (Printed Parts):

Core Parts: (Dùng PLA, PLA+ hoặc PETG cho các phần này)

1 x Lower Frame

1 x Upper Frame

1 x Grip

1 x Butt

1 x Trigger

1 x Striker

1 x Striker Latch

1 x Bolt

1 x Charging Handle

1 x Barrel

1 x Muzzle

1 x Magazine Catch

2 x Side Rail

1 x Magazine

1 x Lift Table

1 x Magazine Base

Accessories:

Front Grip:

1 x Front Grip (PLA+)

1 x TPU Sleeve (Phải in bằng TPU, không thì sẽ không lồng vừa lên front grip)

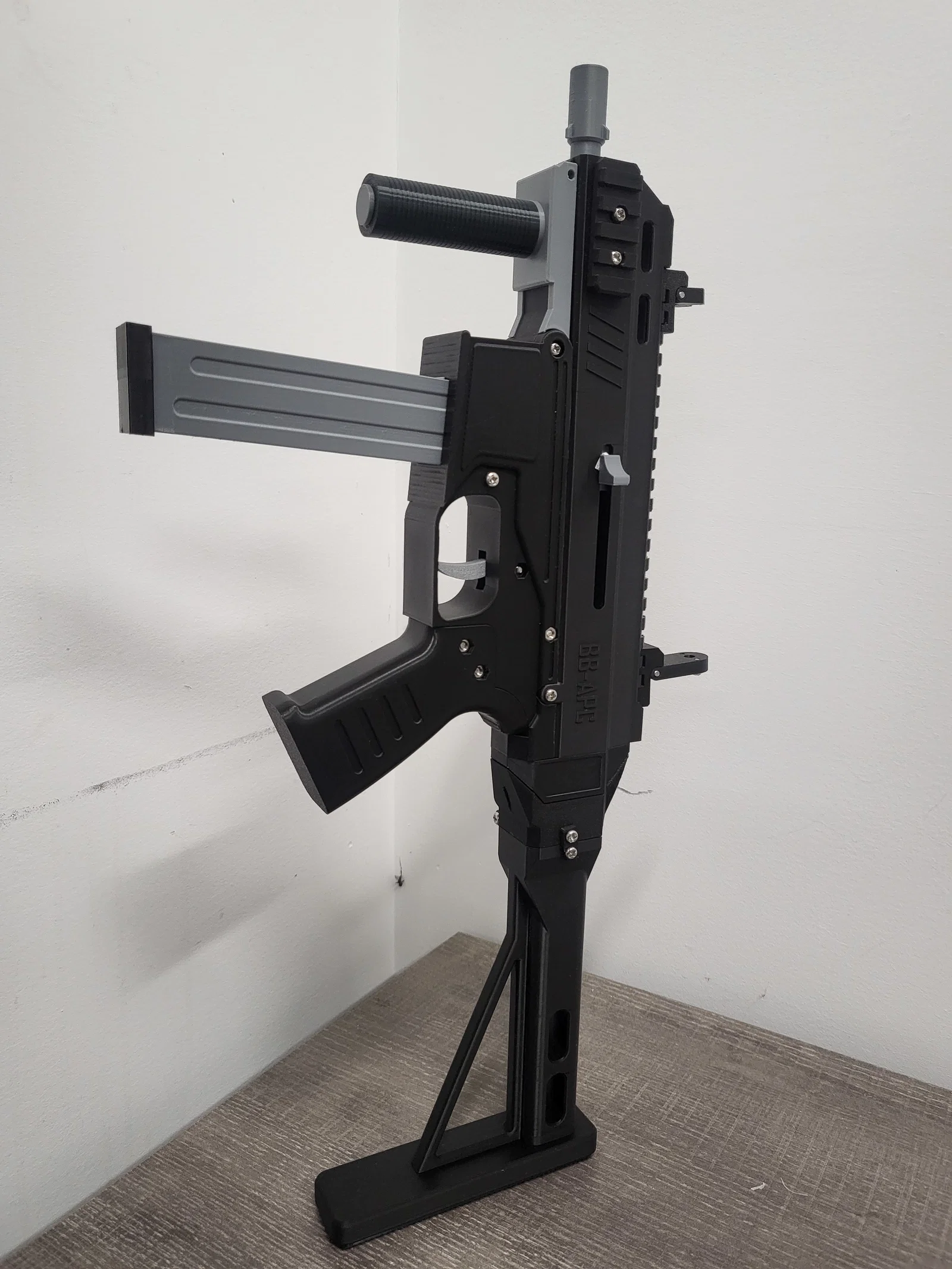

Fixed Stock:

1 x Stock Attachment Point (PLA+)

1 x Stock Rail (PLA+)

1 x Stock (PLA+)

1 x TPU Stock Pad (Thiết kế để in TPU cho giống cảm giác/ngoại hình, nhưng filament khác cũng dùng được)

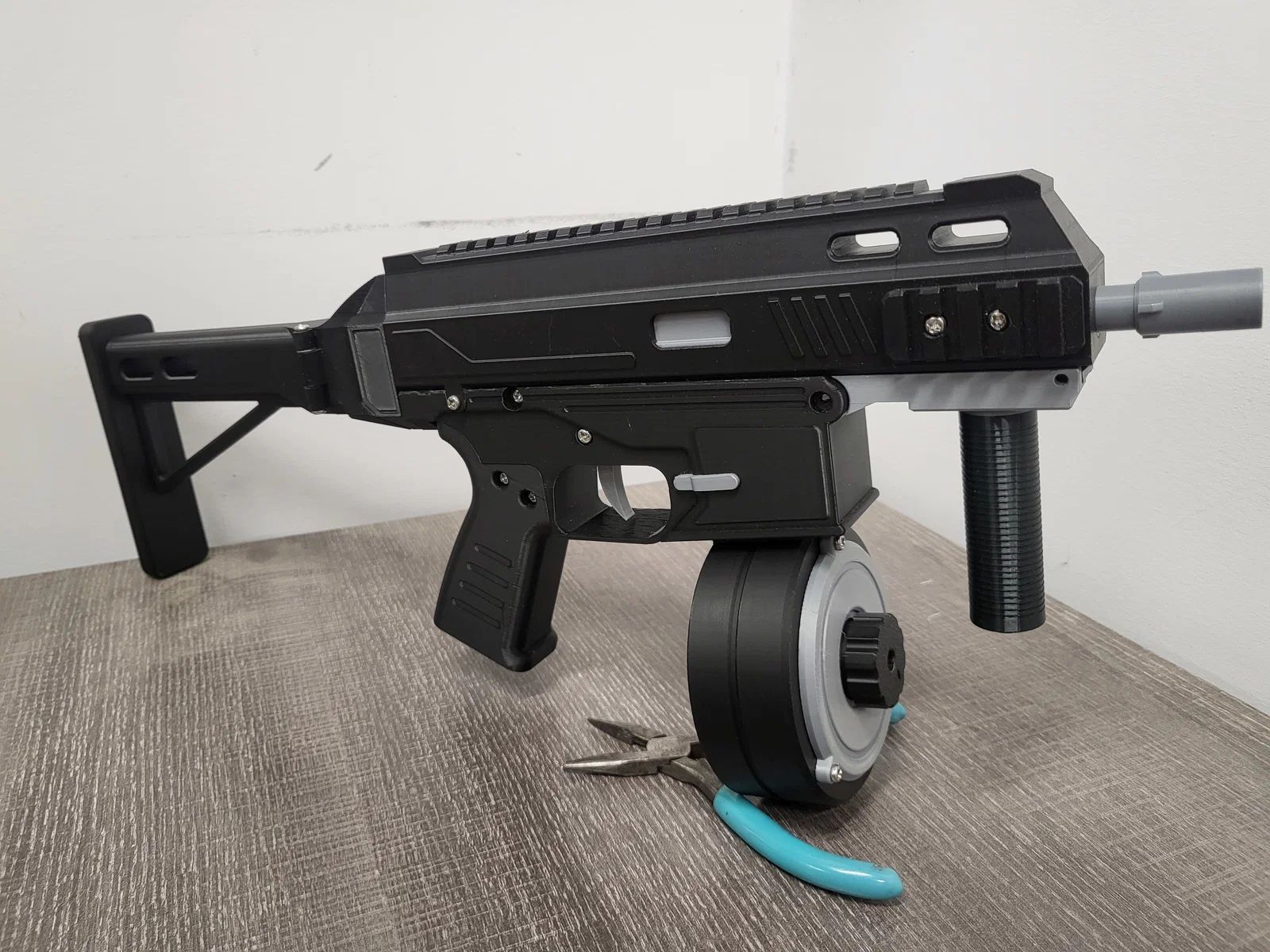

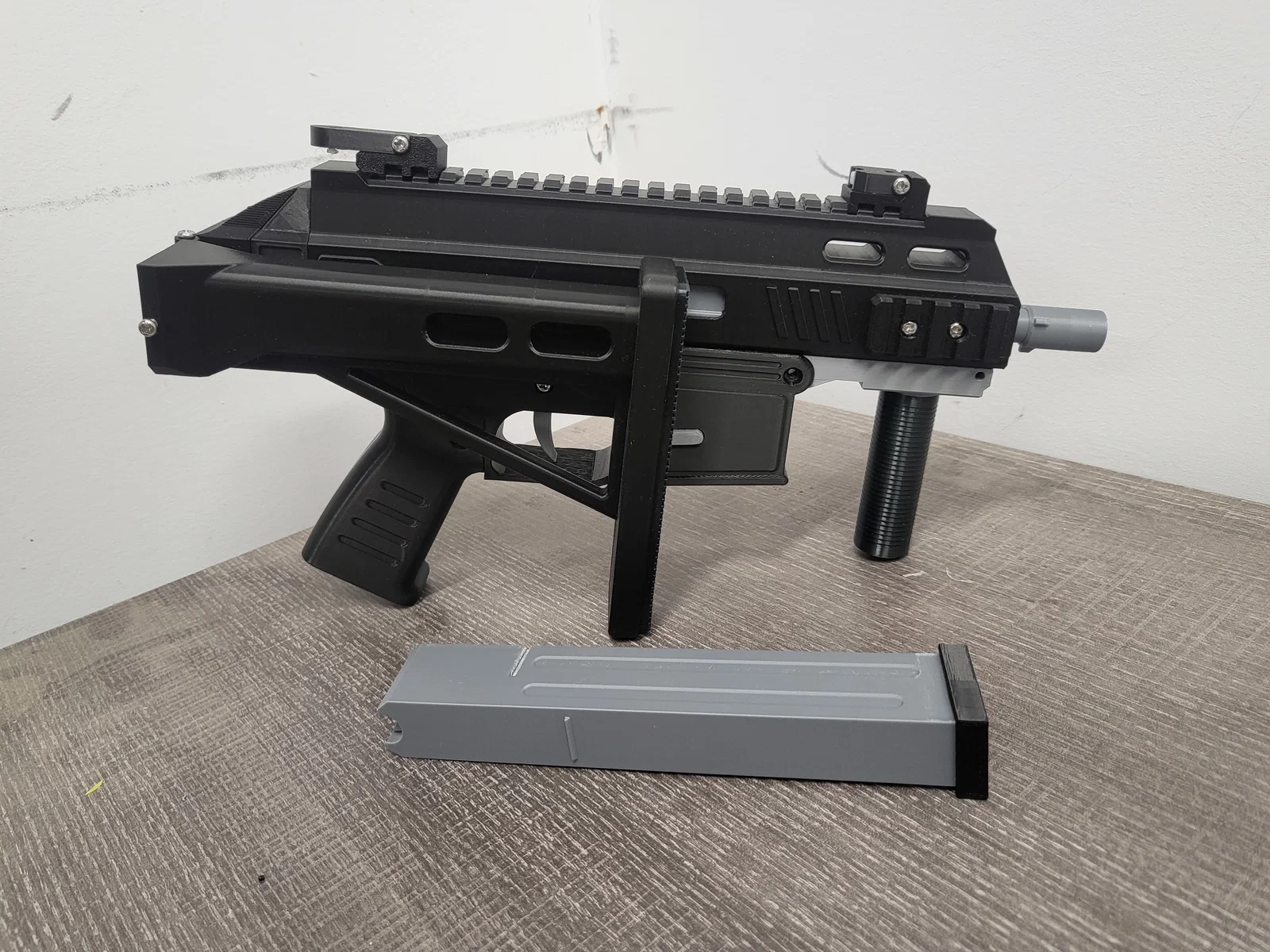

Folding Stock:

1 x Folding Stock Attachment (PLA+)

1 x Folding Stock (PLA+)

1x Folding Stock Latch (PLA+)

1 x Folding Stock Pad (TPU)

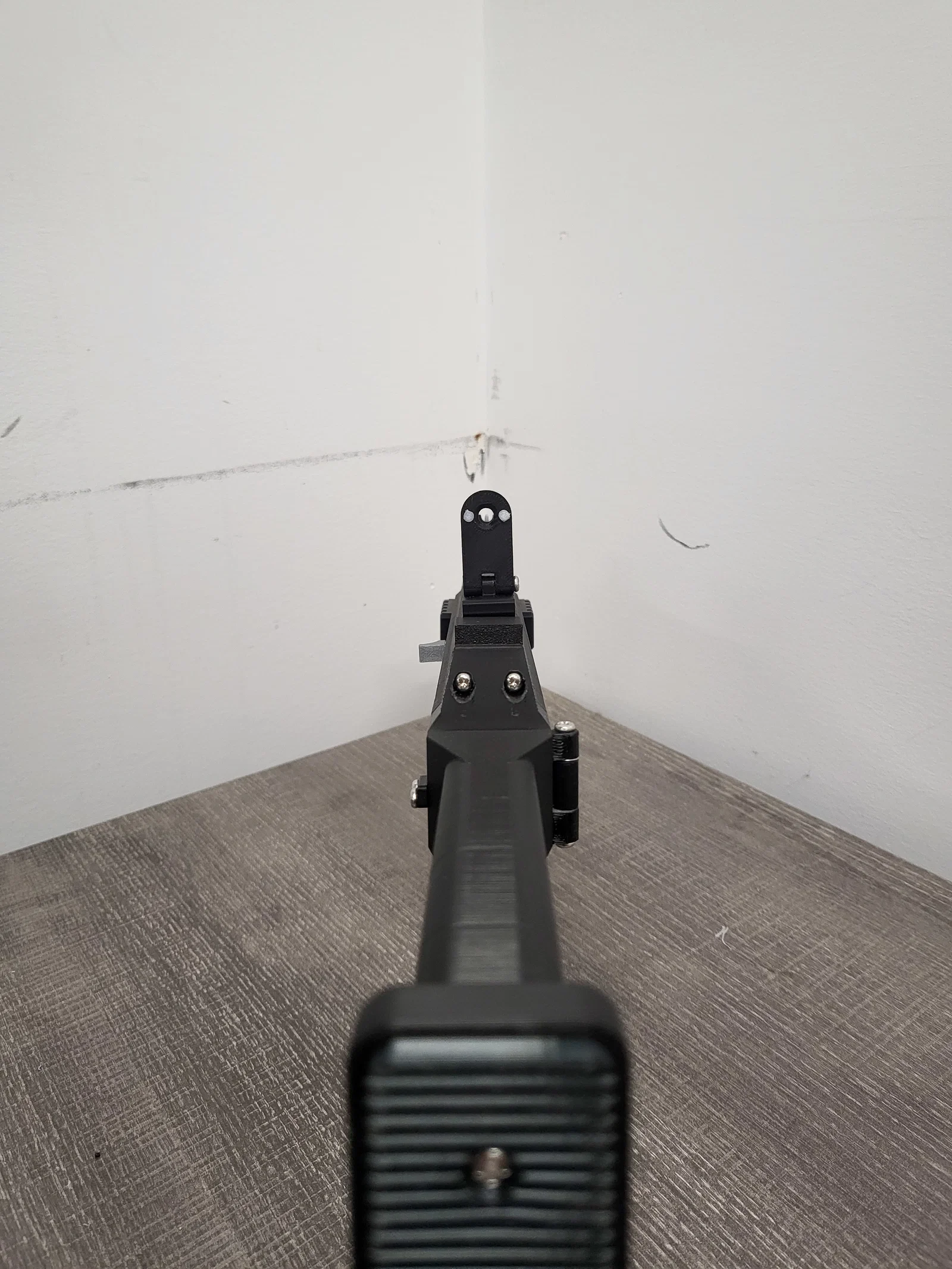

Flip-up Aperture Sights:

1 x Rear Sight Mount (PLA+)

1 x Rear Sight (PLA+)

1 x Front Sight Mount (PLA+)

1 x Front Sight (PLA+)

2 x Glow Dots (Mình dùng filament phát sáng để “ngầu”, nhưng bạn dùng màu sáng nào cũng cho hiệu ứng tương tự)

1 x Front Sight Post (Như trên)

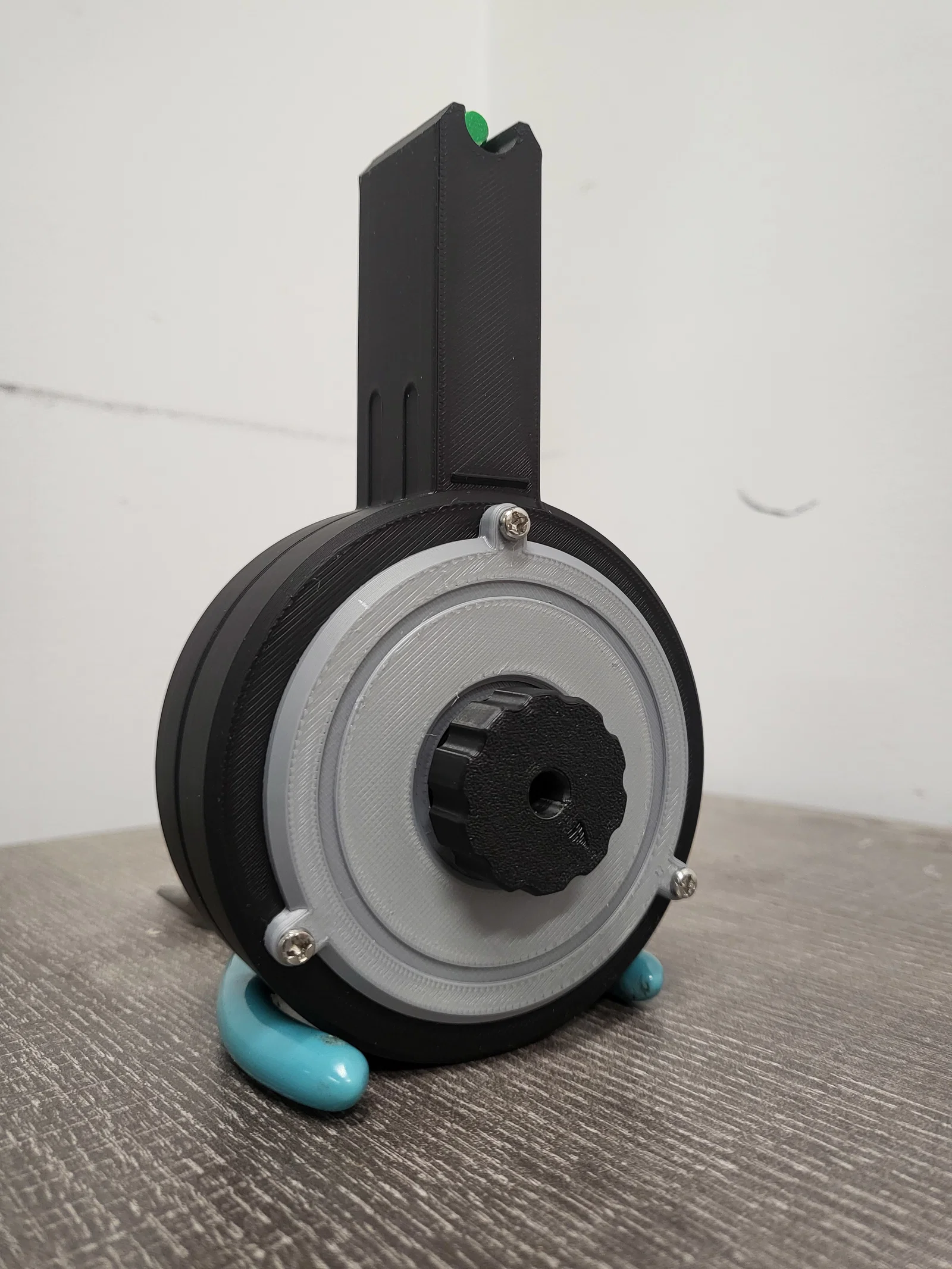

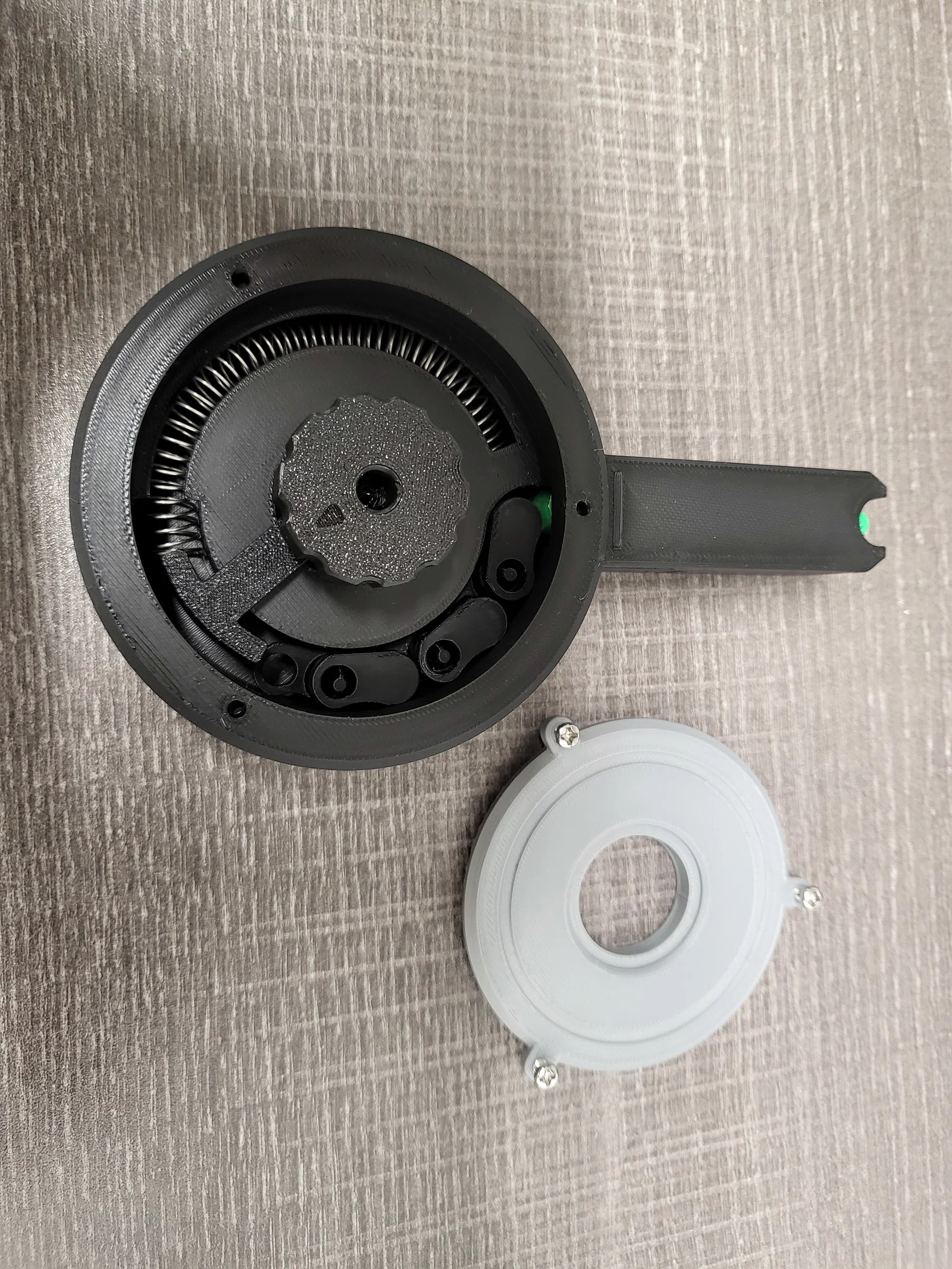

Drum Magazine: (PLA+)

1 x Drum Magazine

1 x Drum Magazine Pusher (giảm scale 5% trong slicer)

1 x Drum Magazine Crank

1 x Drum Magazine Crank Arm

Phần cứng bổ sung (Additional Hardware):

Cho cụm core (không kèm phụ kiện):

5 x M3*25 Bolt

4 x M3*10 Bolt

6 x M3*6 Bolt

4 x M3 Nut

Bolt Spring - OD: 10 mm, WD: 0.6-0.8 mm, Length 115 mm.

Striker Spring - OD: 10 mm, WD: 0.6-0.7 mm, Length 90 mm.

305mm Compression Spring Wire Dia 0.3 0.4 0.5 0.6 0.7 0.8 1 - 5mm Outer Dia 3 3.5 4 4.5 5 5.5 6 7 8 10 12 - 60mm Length 305 mm (aliexpress.com)

Striker Latch Spring - Lò xo bút bi

Magazine Catch - Lò xo bút bi

Magazine:

Spring - OD: 10 mm, WD: 0.6 mm, Length 160 mm.

Front Grip:

1 x M3*25 bolt

Fixed Stock:

3 x M3*12 bolt

4 x M3*6 bolt

Folding Stock:

1 x M3*25 bolt

3 x M3*20 bolt

4 x M3*6 bolt

Aperture Sights:

2 x M3*16

Drum Magazine:

Spring - OD: 10 mm, WD 0.6 mm, Length: 120mm.

3 x M3*8 bolt

Dụng cụ (Tools):

• Tua vít (Screwdriver)
• Keo dán (Hot glue hoặc Super Glue)
• Giấy nhám/Dũa (Sandpaper/File)
• Kiên nhẫn và sáng tạo

CHANGE LOG:

January 10, 2024:

• Cập nhật lift table - Giờ đã hoạt động và sẽ đưa projectile vào barrel; vẫn đang nghiên cứu cơ chế văng vỏ cho casing rỗng.

January 24, 2024:

• Thêm drum style magazine dạng functional.
