Đèn work light dùng pin Parkside (có công tắc ON/OFF)
Mẫu frame đèn work light chỉnh từ Einhell để dùng được với pin Parkside thông qua battery adapter của @BeppeITA. Thiết kế 2 nửa trái/phải dễ đi dây, có công tắc ON/OFF, lắp bằng ốc và ngàm, gần như không cần dán keo.
Mô tả

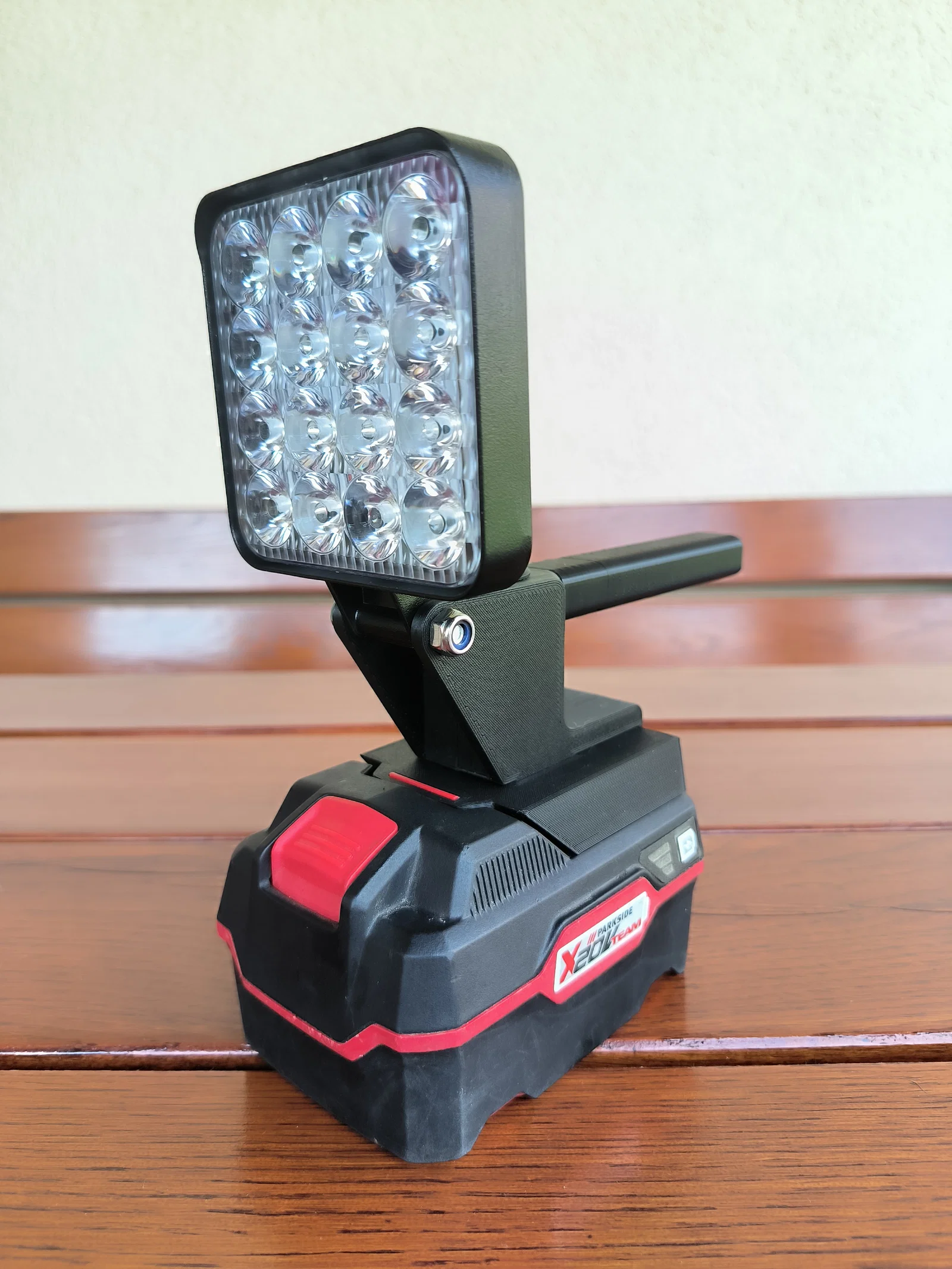

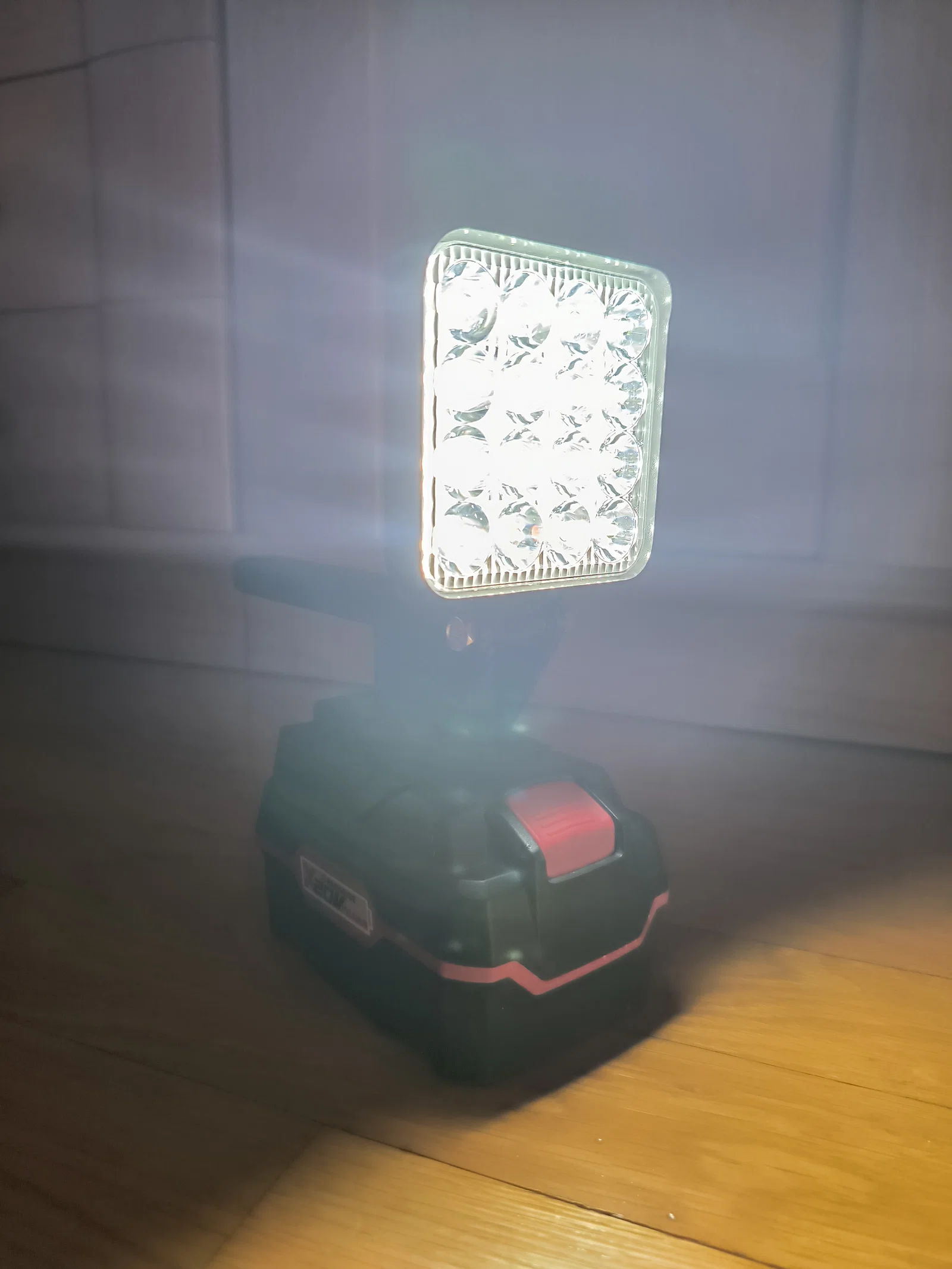

Mình làm lại (remake) đèn worklight của Einhell để chạy được với pin Parkside. Mình dùng battery adapter của @BeppeITA và chỉnh lại thiết kế để khớp với phần frame của đèn.

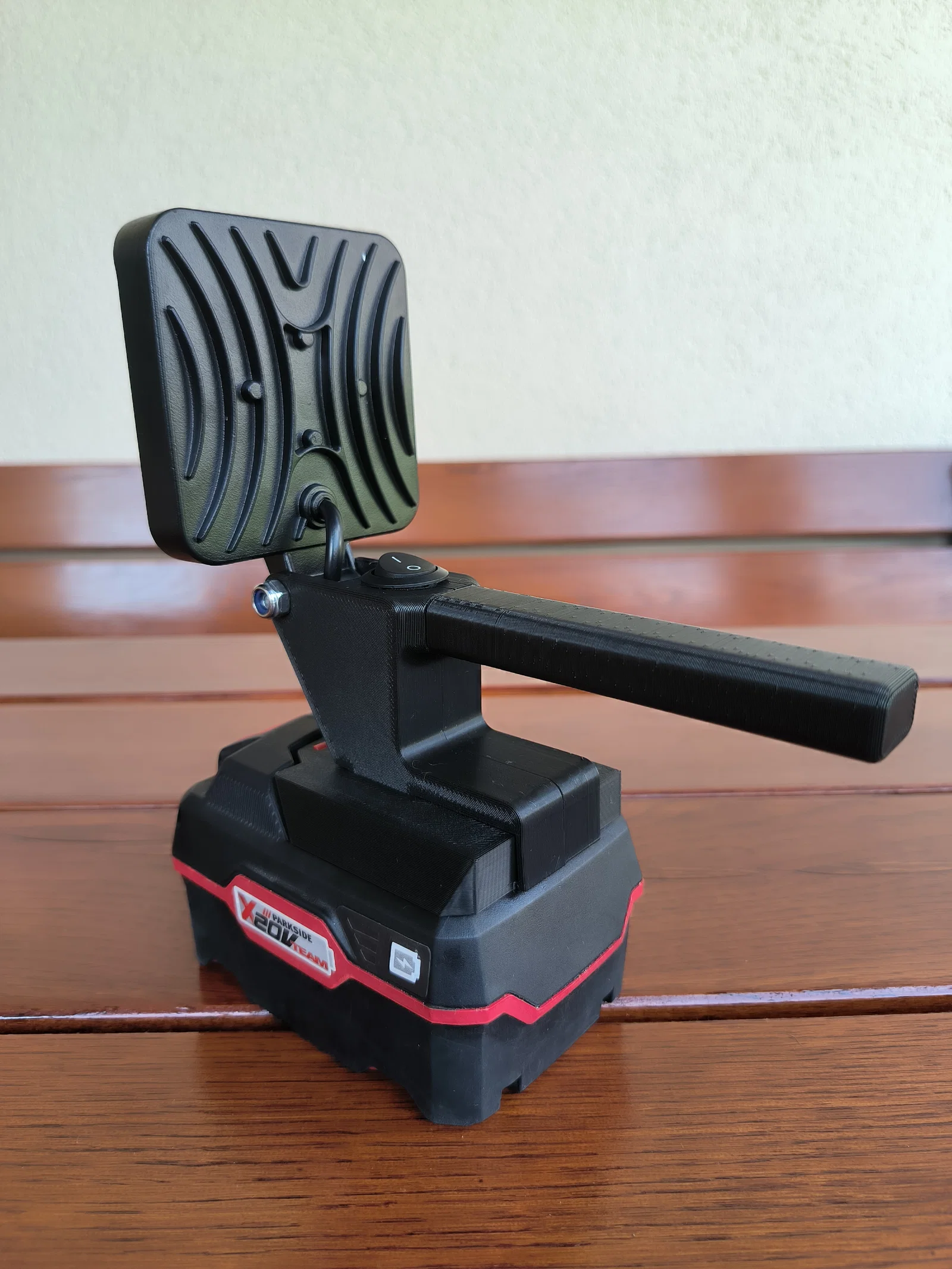

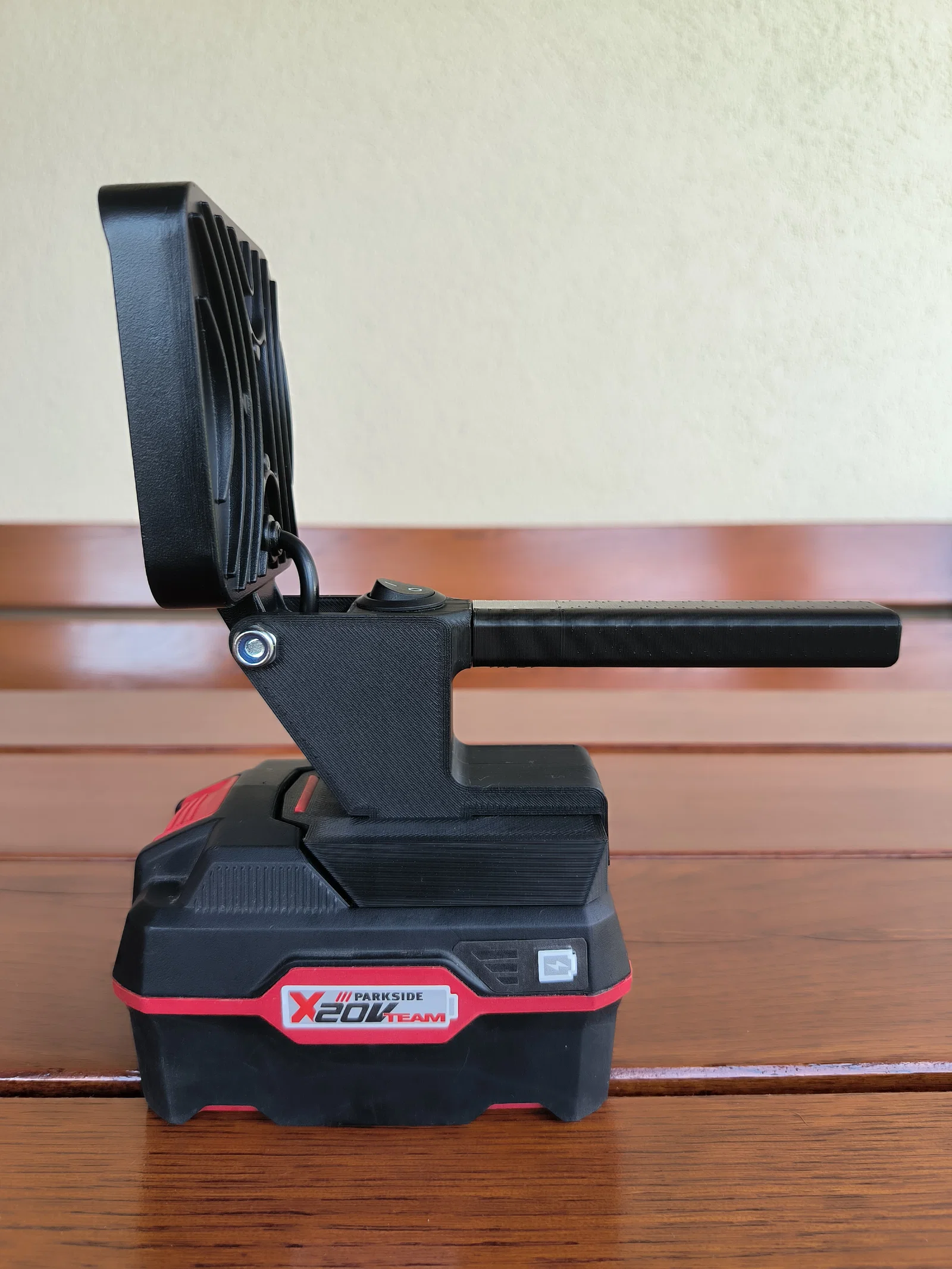

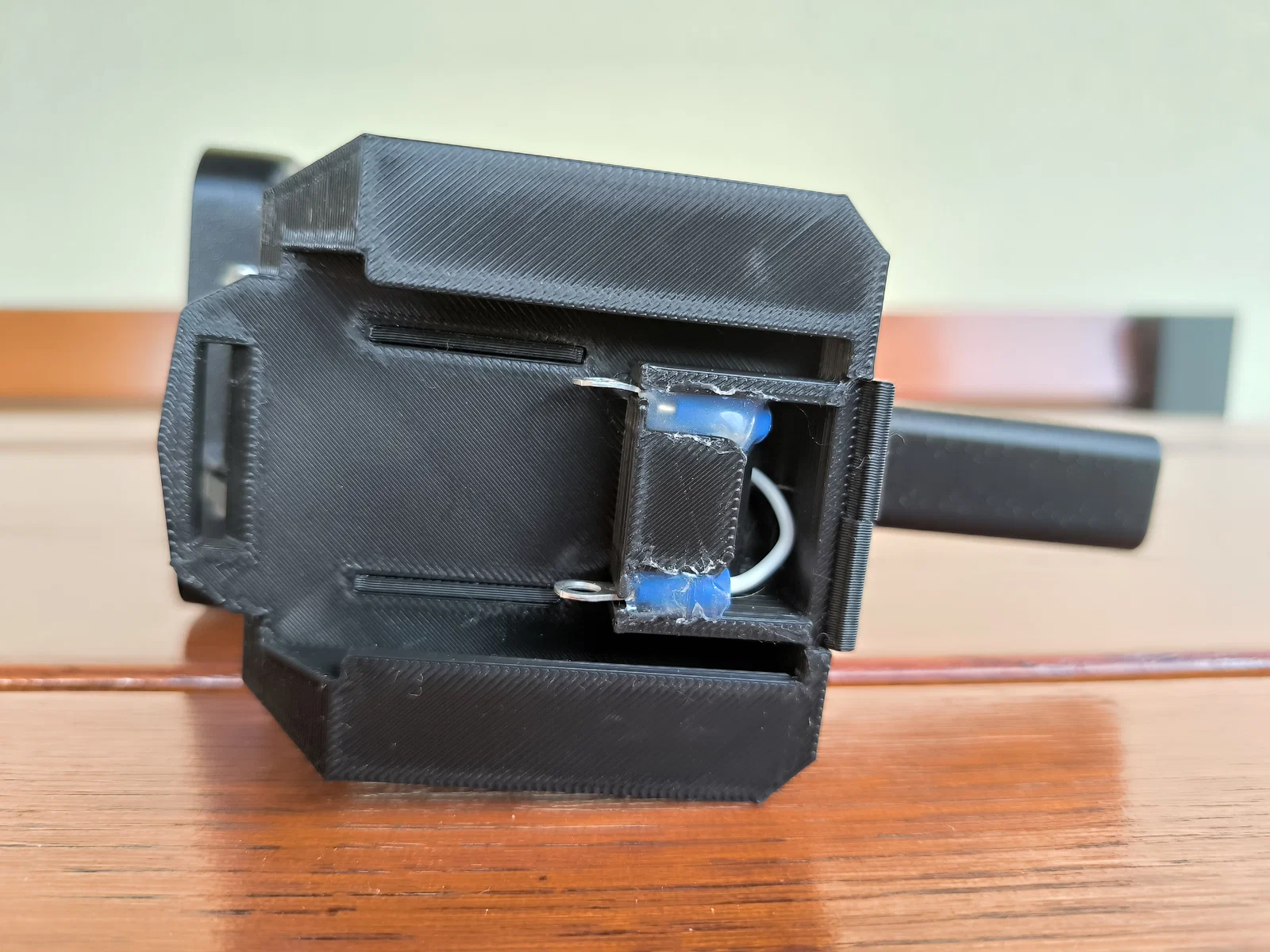

Frame có 2 nửa trái/phải nên đi dây dễ hơn. Hai nửa được giữ với nhau bằng con ốc (bolt) đang dùng để giữ cụm đèn đúng vị trí, thêm phần tay cầm (handle) và vài ngàm (notches) gài vào adapter đã được cập nhật. Không cần dán keo, ngoại trừ 2 đầu cos tròn (ring cable shoes) ở phía dưới để chúng giữ đúng vị trí cho chắc. Bên trong frame vẫn đủ chỗ để dây đi từ đèn qua công tắc ON/OFF rồi xuống adapter.
Vật liệu sử dụng:
- Công tắc rocker ON/OFF dạng tròn (aliexpress link)
- Đèn LED work light 9-32V 48W (aliexpress link)
- 2 đầu cos tròn (ring cable shoes) (aliexpress link)
- Dây điện
- Keo nến (hot glue)
Cần supports cho 2 nửa trái/phải; riêng phần handle và adapter thì không cần supports.
File STEP có đính kèm.
