Đế gắn jack nối XT60 (XT60 Panel Mount) cho dự án điện tử

Nếu bạn đang thực hiện các dự án in 3D kết hợp với điện tử, đặc biệt là các thiết bị sử dụng nguồn điện DC, chắc hẳn bạn đã quá quen thuộc với jack nối XT60. Đây là loại jack nối phổ biến, có độ bền và khả năng chịu dòng điện cực tốt. Tuy nhiên, việc cố định jack XT60 lên vỏ hộp thiết bị sao cho chắc chắn và chuyên nghiệp luôn là một thách thức. Đế gắn jack XT60 (XT60 Panel Mount) này chính là giải pháp đơn giản nhưng cực kỳ hiệu quả mà bạn cần.

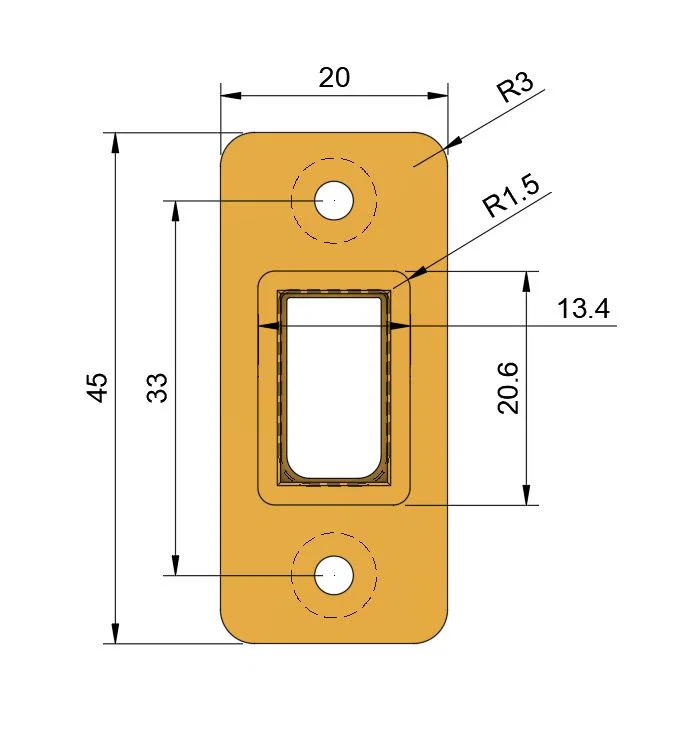

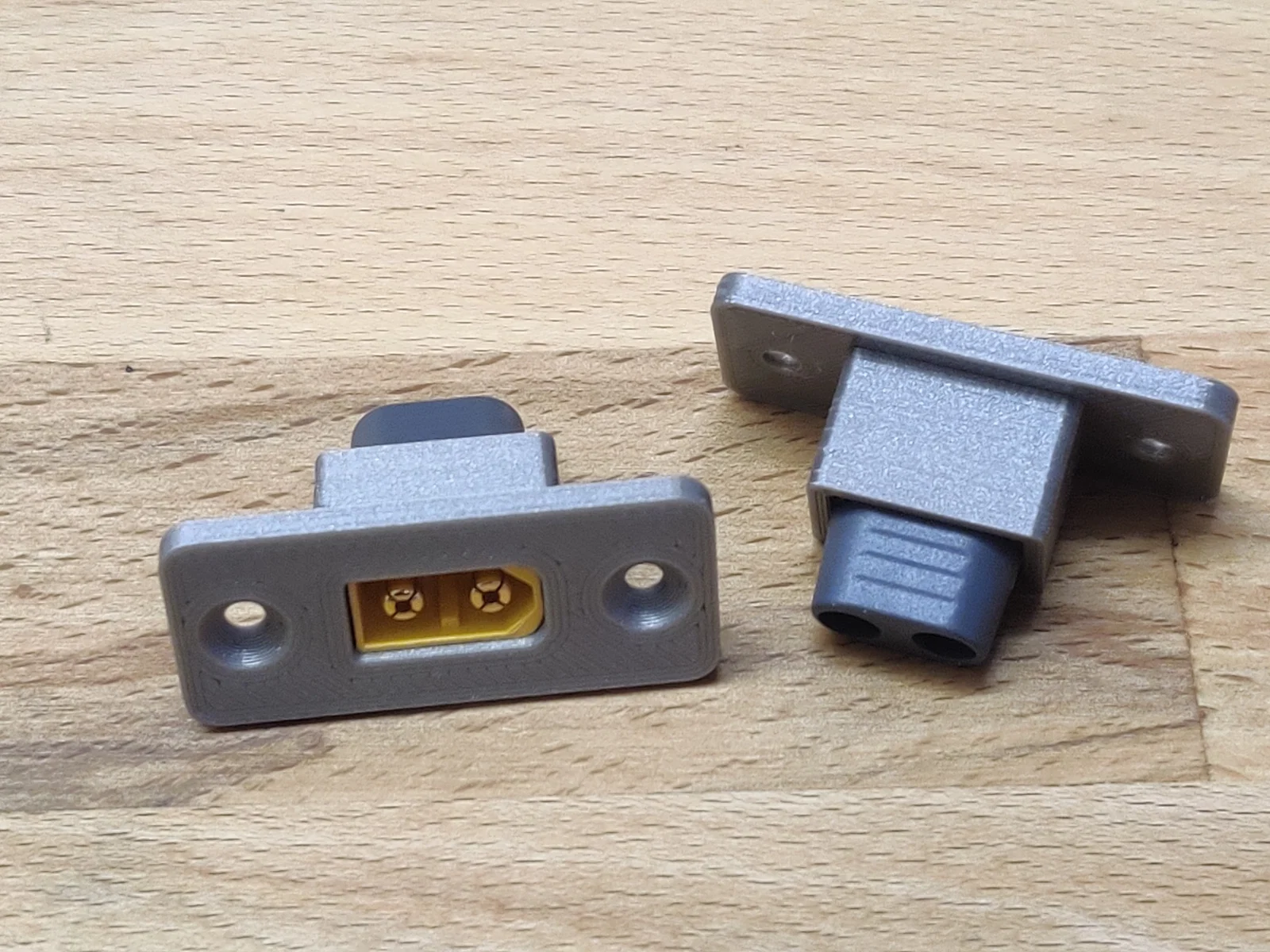

Phụ kiện này được thiết kế với mục đích giúp bạn cố định các jack XT60 (dù là loại đực hay cái) lên bề mặt phẳng của vỏ máy hoặc các tấm panel điều khiển. Thiết kế thông minh cho phép jack nối lọt lòng vào bên trong, tạo vẻ ngoài thẩm mỹ và ngăn chặn hiện tượng lỏng lẻo khi cắm rút dây thường xuyên. Việc tích hợp này không chỉ bảo vệ các đầu nối khỏi hư hại cơ học mà còn giúp bảng điều khiển của bạn trông gọn gàng, giống như các sản phẩm công nghiệp.

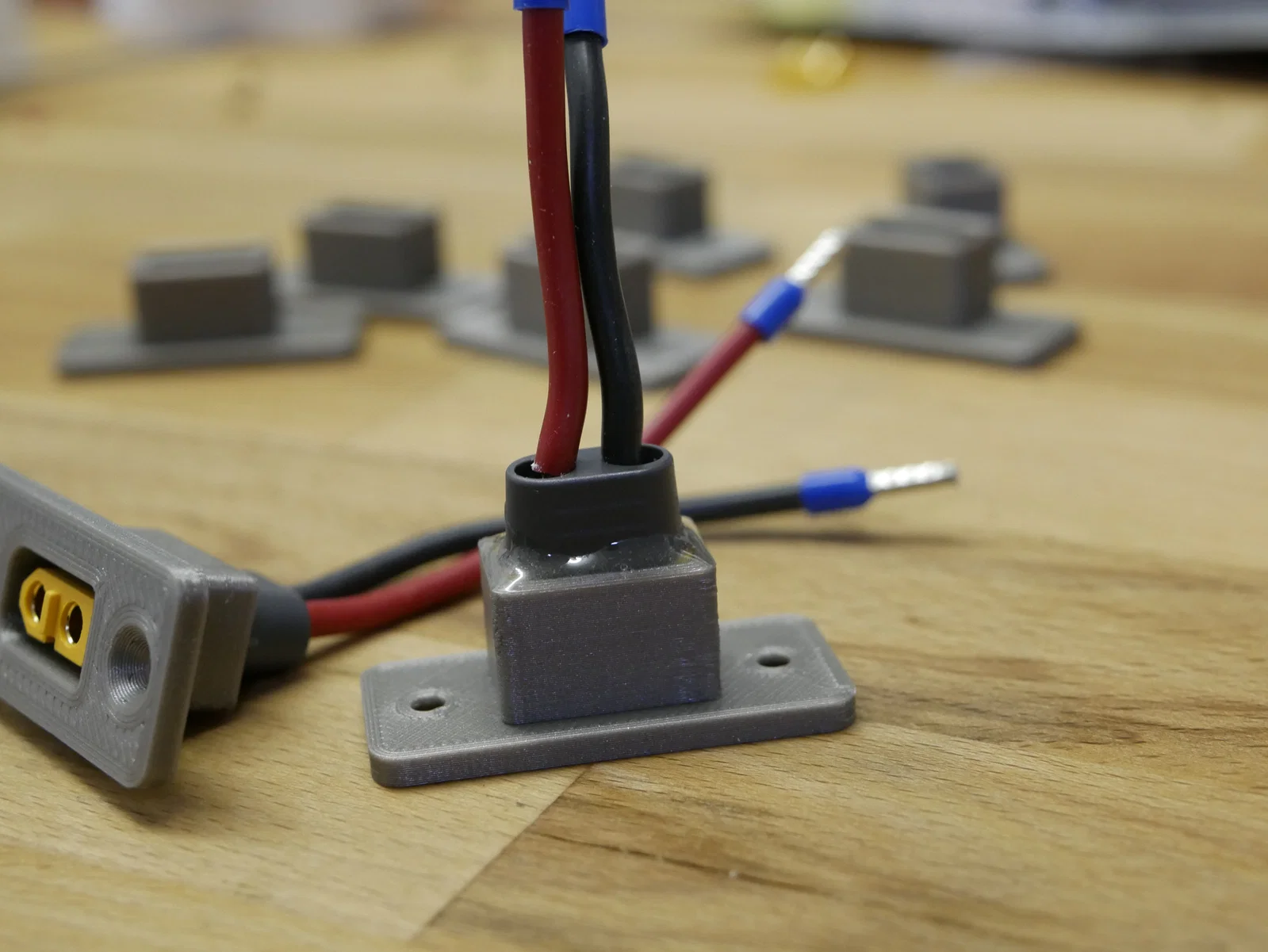

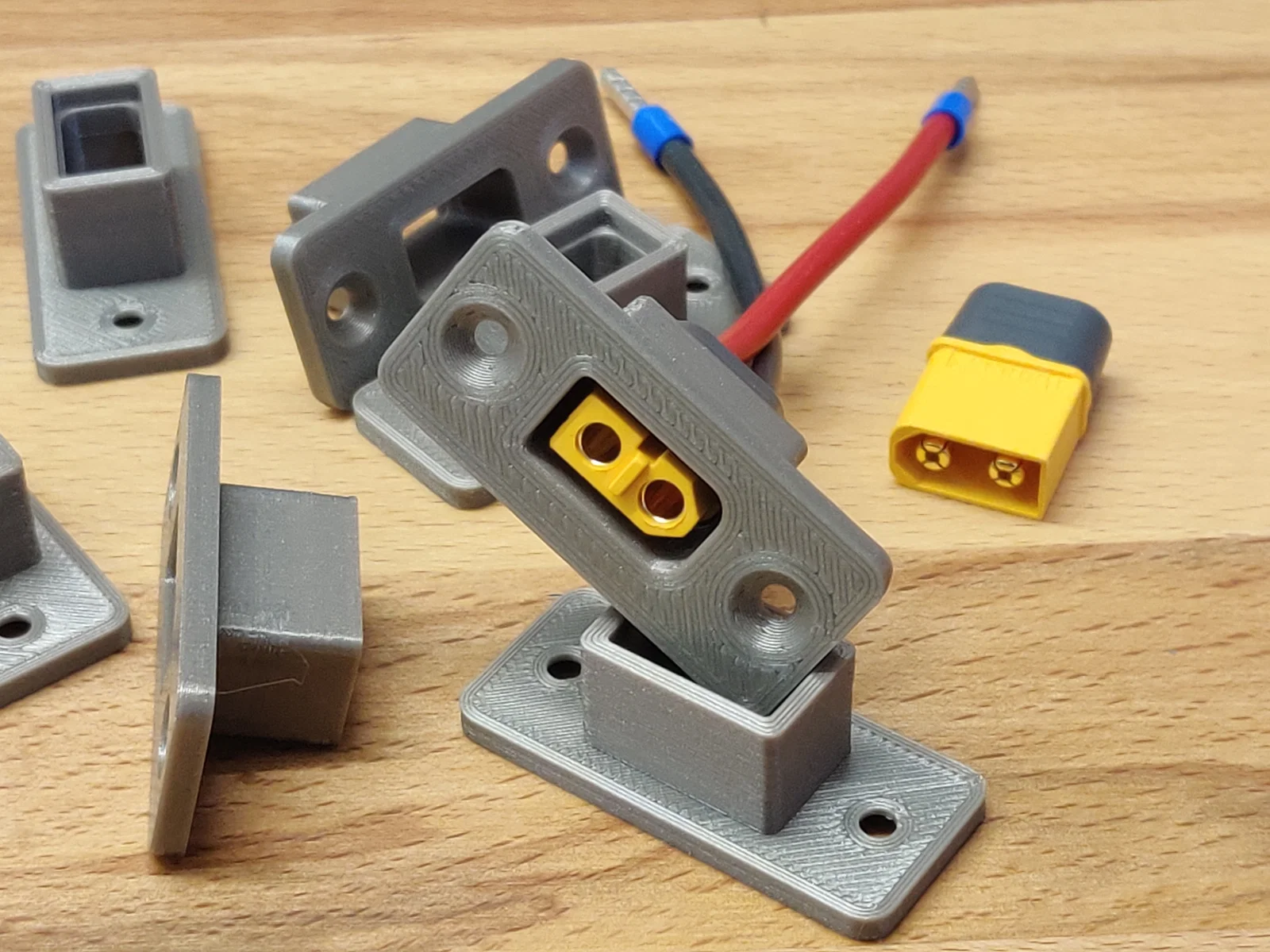

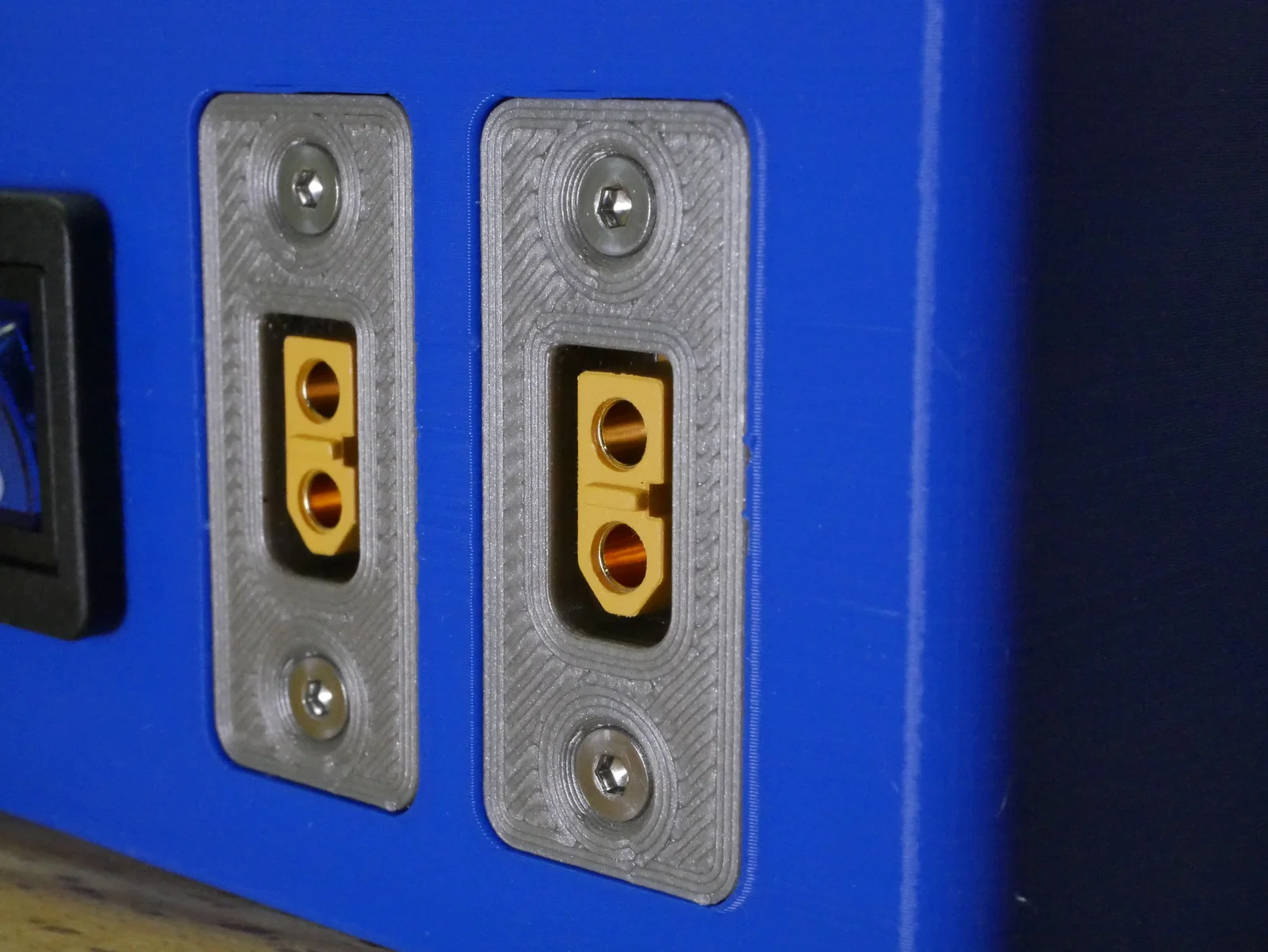

Việc lắp đặt cũng khá thuận tiện, bạn chỉ cần một ít keo dán chuyên dụng như keo epoxy 2 thành phần để giữ chắc jack nối vào đế in 3D. Phần đế sau đó được thiết kế để bắt vít trực tiếp lên bề mặt panel bằng ốc M3 đầu âm (countersunk head screws), giúp bề mặt sản phẩm bằng phẳng, không bị cộm ốc gây mất thẩm mỹ. Đây là món đồ chơi không thể thiếu cho những người làm robot, máy bay điều khiển RC hoặc bất kỳ hệ thống DIY nào dùng pin LiPo.

Các tính năng và lưu ý khi sử dụng:

  • Khả năng tương thích: Phù hợp với cả jack XT60 đực và cái tiêu chuẩn.
  • Thiết kế chuẩn xác: Vừa vặn, giữ jack nối chắc chắn, giảm thiểu rung lắc.
  • Lắp đặt gọn gàng: Sử dụng ốc M3 đầu âm, tạo bề mặt phẳng, tinh tế cho thiết bị.
  • Vật liệu in gợi ý: Nên dùng nhựa PETG hoặc ABS để chịu nhiệt tốt hơn, vì các đầu nối điện thường phát sinh nhiệt trong quá trình vận hành.
  • Lưu ý in 3D: Hãy in với độ dày thành (wall line count) tối thiểu 3-4 lớp để đảm bảo độ cứng cáp khi siết ốc. Layer height từ 0.2mm là phù hợp để vừa đảm bảo độ bền vừa giữ được thẩm mỹ bề mặt.
  • Tip lắp ráp: Nên dùng keo epoxy 2 thành phần để liên kết giữa jack XT60 và đế in 3D, vì loại keo này chịu được lực xé tốt hơn keo dán thông thường khi bạn cắm rút giắc cắm.

Hy vọng với phụ kiện đơn giản này, chiếc máy 3D hoặc bộ nguồn tự chế của bạn sẽ trở nên chuyên nghiệp và an toàn hơn hẳn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
245,7 KB
File lớn nhất
124,7 KB
