Mô hình kỹ thuật Stepper Motor cho thiết kế lắp ráp

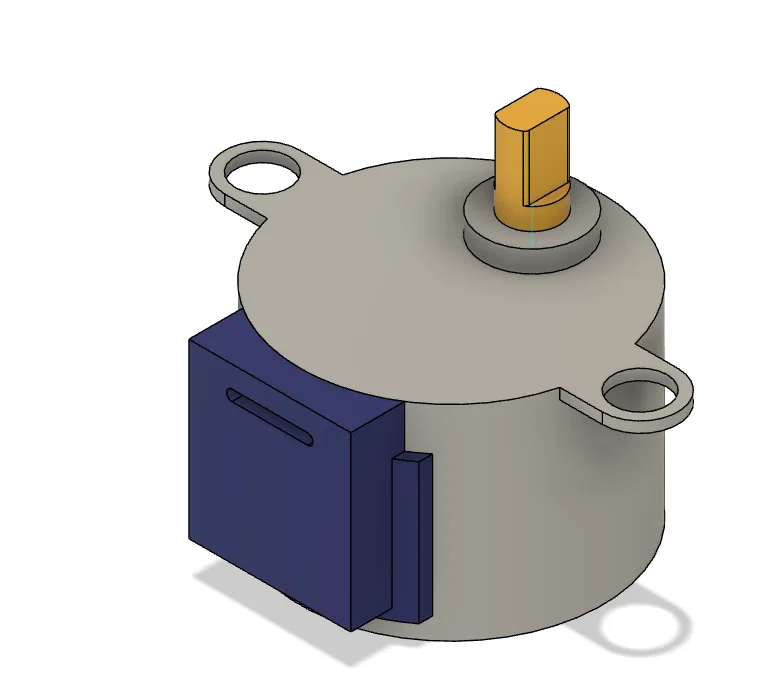

Bạn đang bắt tay vào các dự án kỹ thuật, chế tạo robot hay tự động hóa và cần một mô hình 3D chính xác của động cơ bước (stepper motor) để thiết kế lắp ráp? File mô hình này chính là mảnh ghép hoàn hảo giúp bạn hiện thực hóa ý tưởng của mình. Với định dạng tệp .step, mô hình này cung cấp độ chi tiết cực cao, cho phép bạn dễ dàng tích hợp vào các phần mềm CAD chuyên dụng như Fusion 360, SolidWorks hay AutoCAD để kiểm tra va chạm, tính toán không gian lắp đặt một cách chính xác trước khi đặt mua linh kiện thật hoặc in 3D vỏ bọc bảo vệ.

Việc sở hữu một tệp mô hình 3D chuẩn xác về kích thước là cực kỳ quan trọng, giúp bạn tránh được những sai số không đáng có trong quá trình chế tạo. Bản thiết kế này mô tả chi tiết hình dáng bên ngoài của động cơ, bao gồm các vị trí bắt ốc, chiều cao trục, đường kính thân động cơ và phần đầu nối điện. Nhờ đó, bạn có thể dễ dàng thiết kế các khung giá đỡ, bánh răng hoặc bộ truyền động tương thích một cách nhanh chóng mà không cần phải đo đạc thủ công nhiều lần.

Dưới đây là một số thông tin hữu ích giúp bạn tối ưu hóa việc sử dụng mô hình này:

  • Tính ứng dụng: Phù hợp để mô phỏng lắp ráp cơ khí, kiểm tra không gian trong các thiết kế robot hoặc máy in 3D tự chế.
  • Độ chính xác: Định dạng .step đảm bảo giữ được các thông số hình học nguyên bản, giúp việc lắp ráp ảo trở nên mượt mà và tin cậy.
  • Mẹo sử dụng: Bạn nên nhập tệp vào phần mềm thiết kế và kiểm tra các ràng buộc lắp ráp với linh kiện khác của bạn trước khi bắt đầu in 3D các chi tiết nhựa.
  • Lưu ý in 3D: Nếu bạn cần in vỏ bọc cho động cơ, hãy cộng thêm một khoảng dung sai nhỏ (từ 0.2mm đến 0.4mm) để đảm bảo linh kiện có thể lắp vừa vặn.

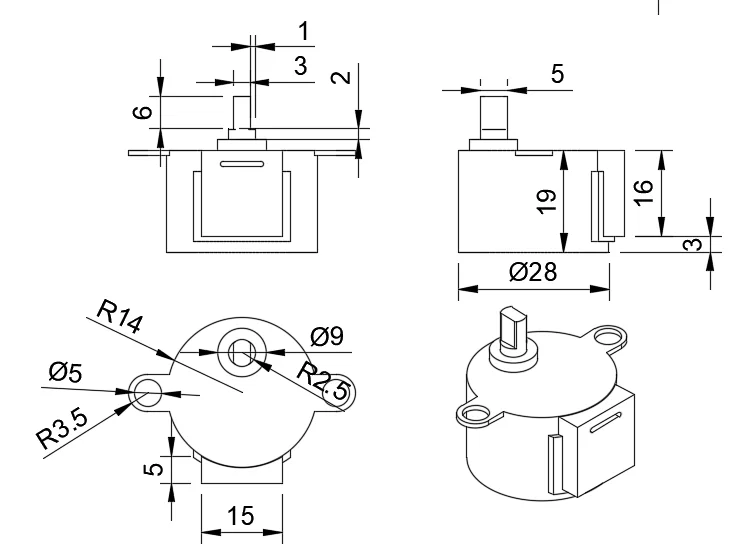

  • Tài liệu đính kèm: Ngoài tệp .step, bạn còn nhận được các hình ảnh bản vẽ kỹ thuật chi tiết với đầy đủ các thông số kích thước cơ bản như đường kính phi 28, vị trí lỗ bắt vít, hỗ trợ bạn tối đa trong việc căn chỉnh thiết kế.

Sử dụng mô hình 3D này không chỉ giúp bạn tiết kiệm thời gian đo đạc linh kiện thật mà còn là bước chuẩn bị kỹ lưỡng để dự án của bạn hoạt động ổn định và chuyên nghiệp hơn. Đây thực sự là một nguồn tài nguyên quý giá dành cho bất kỳ ai đam mê DIY, chế tạo cơ khí hoặc các kỹ sư đang làm việc với dự án tự động hóa cỡ nhỏ.
