Dụng cụ tìm tâm (Center Finder / Mittenfinder)

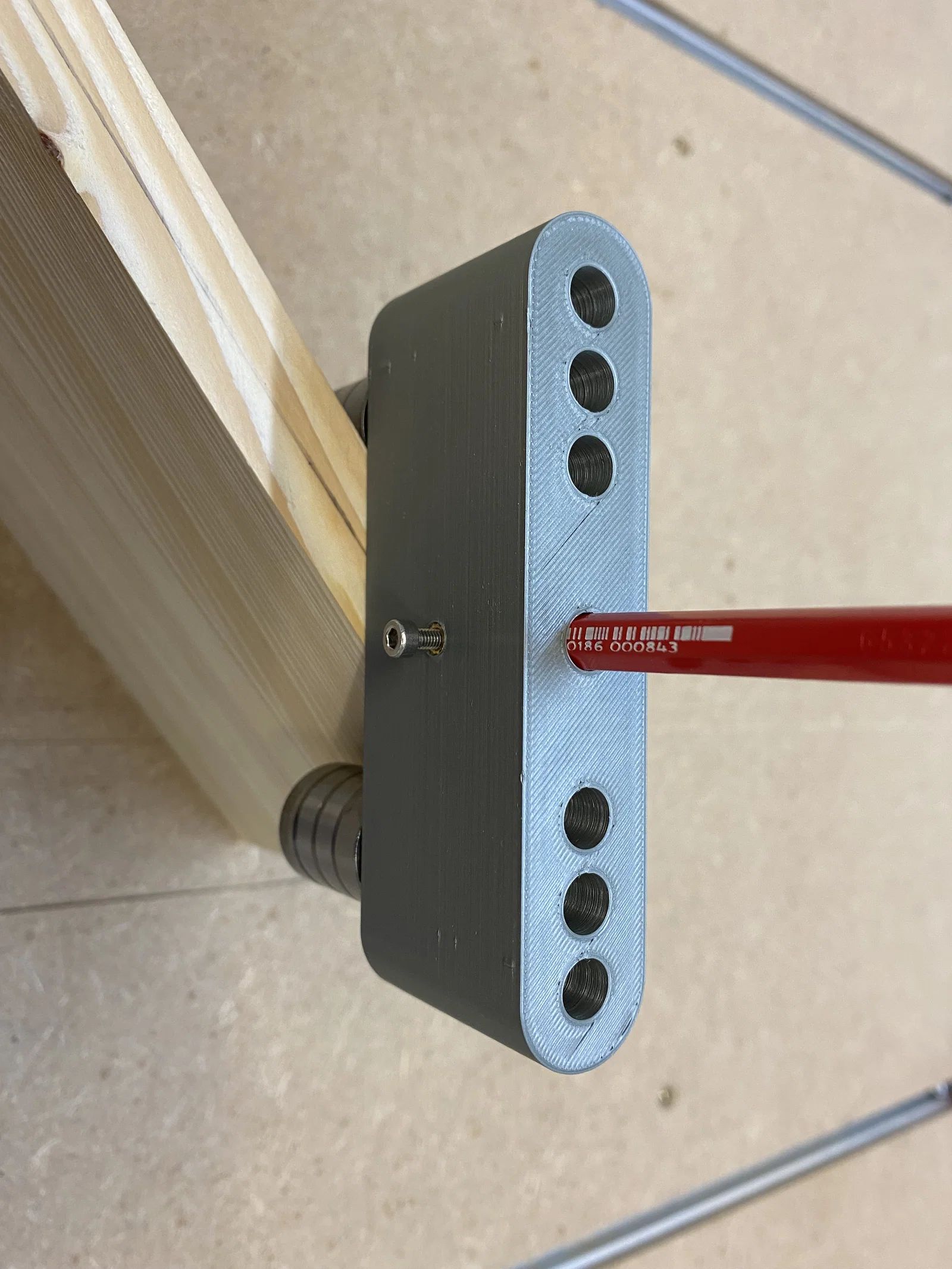

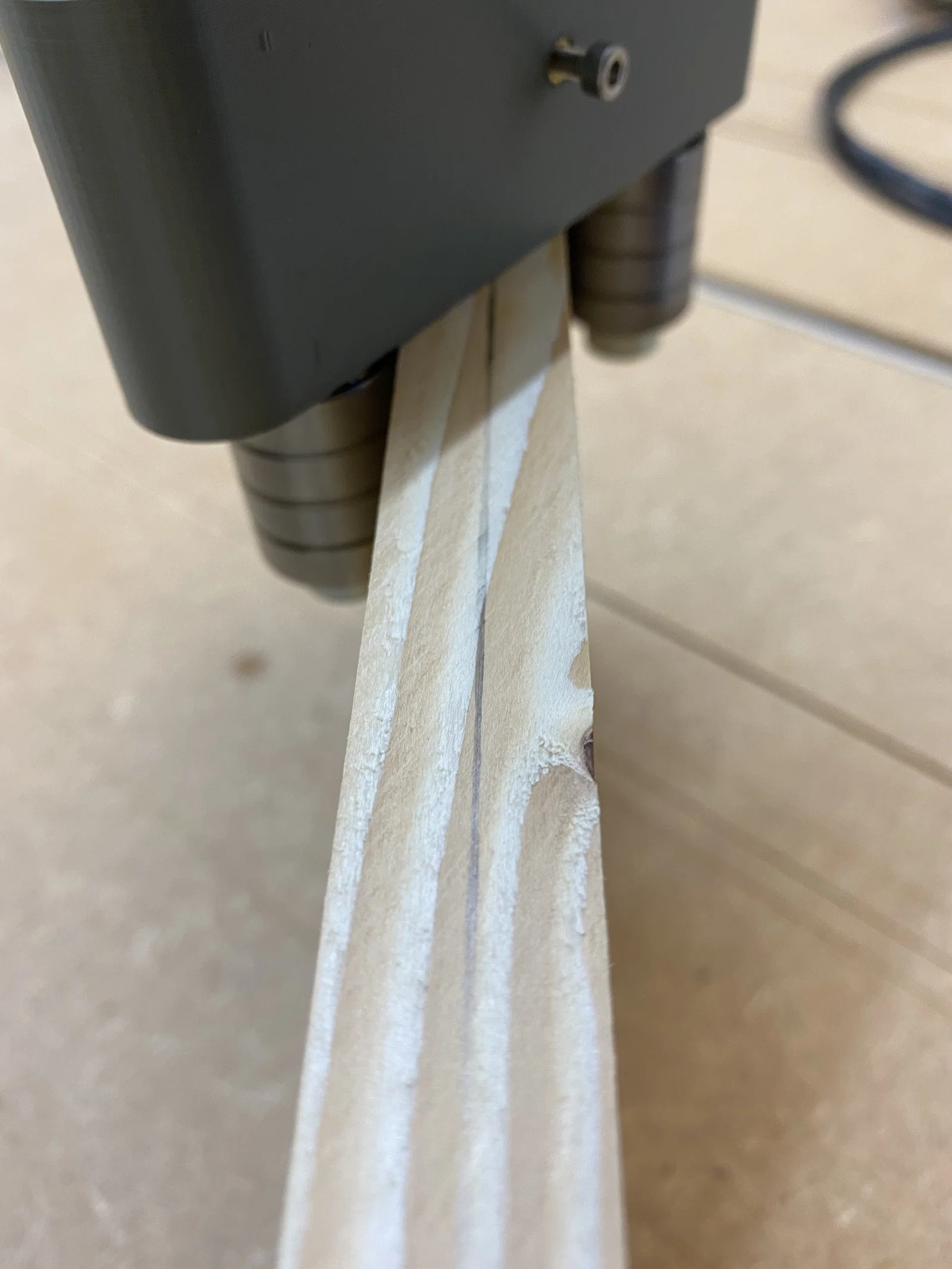

Cái trợ thủ nhỏ gọn, tiện tay này giúp bạn dễ dàng kẻ/đánh dấu đường tâm của các thanh gỗ hoặc đường tâm trên mặt cạnh của các tấm gỗ (xem hình).

Bill of materials

Ngoài phần in 3D, bạn sẽ cần các vật tư sau:

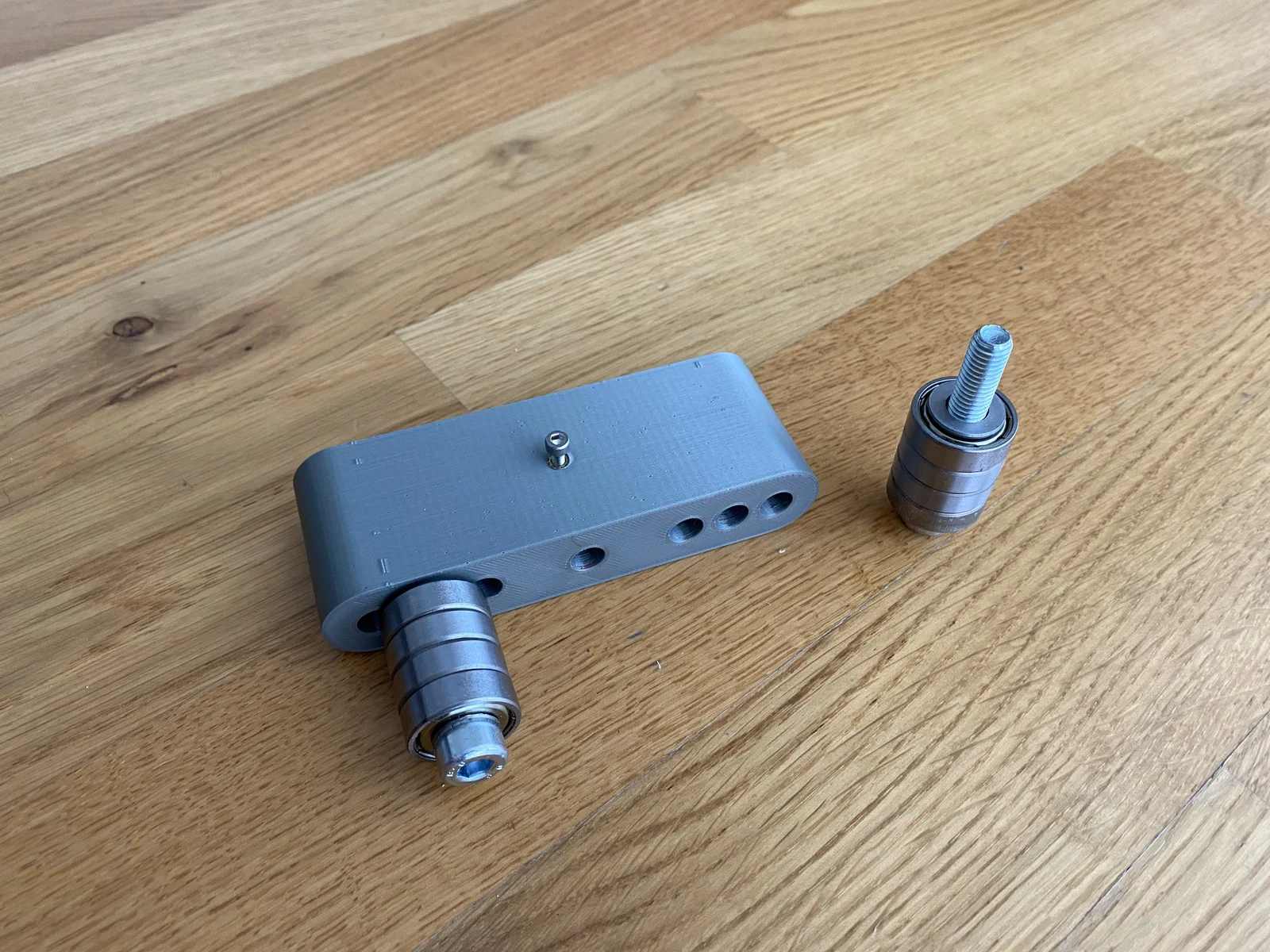

• 8x vòng bi 608ZZ (dùng làm con lăn/dẫn hướng)
• 2x ốc M8x50 (để cố định vòng bi)
• 2x long đền M8 (để chừa một khoảng hở giữa chi tiết in 3D và vòng bi)
• 1x insert đồng ren M3 (threaded brass insert)
• 1x ốc M3x16 (hoặc dài hơn chút để kẹp bút chì)
• 1x bút chì (hoặc bạn có thể dùng ruột bút bi và in thêm một ống lót để vừa lỗ giữa)

How to use

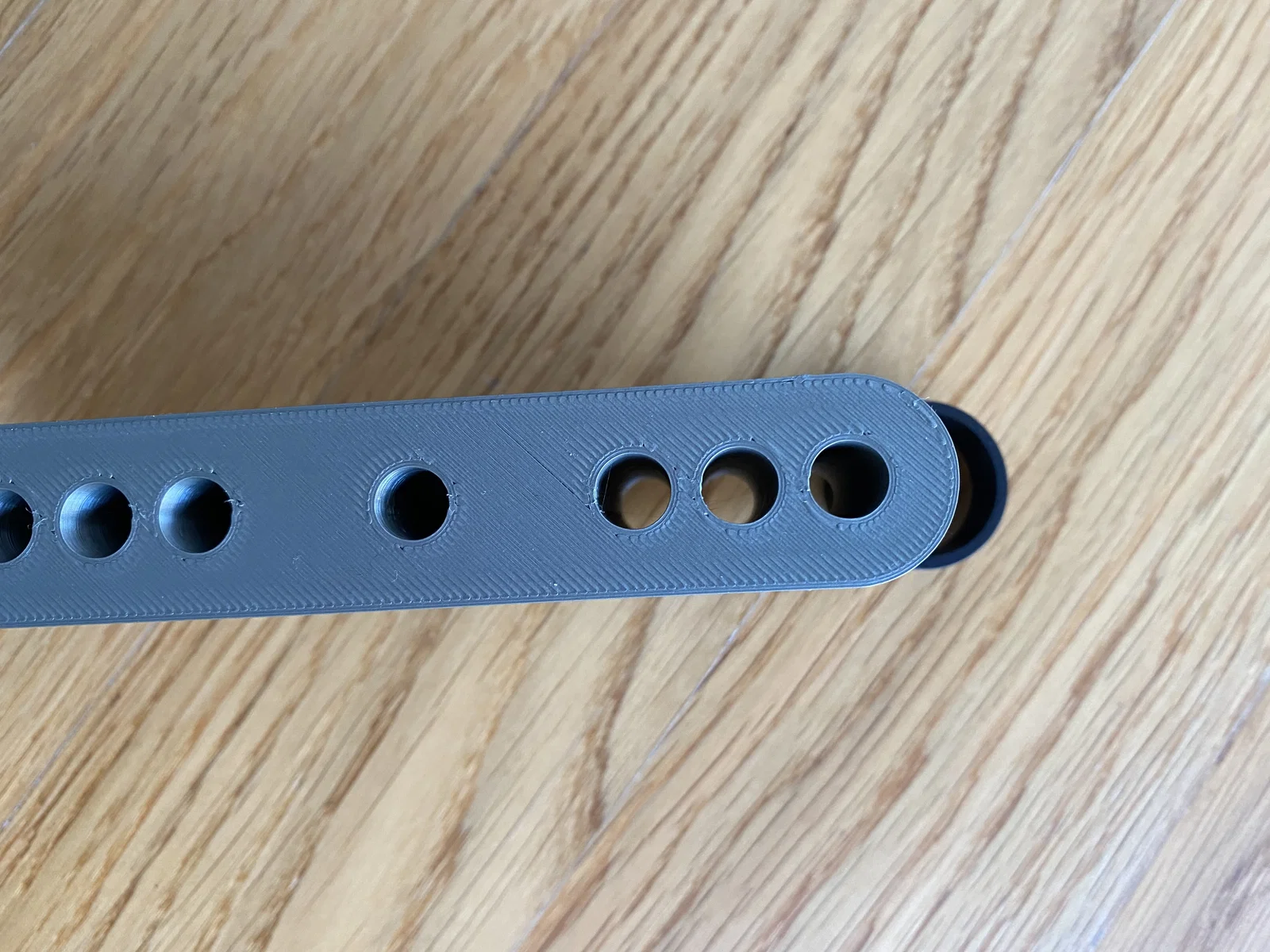

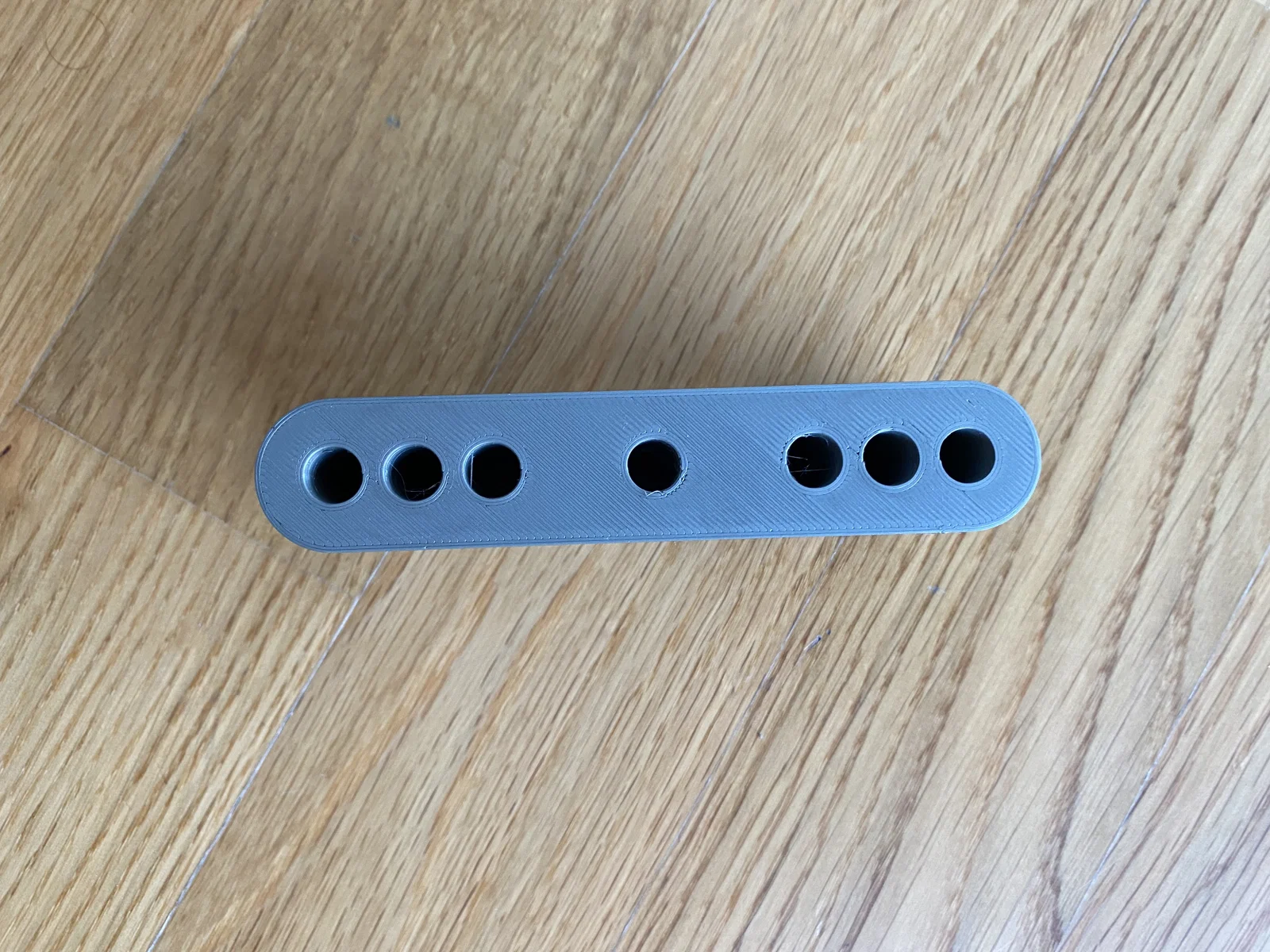

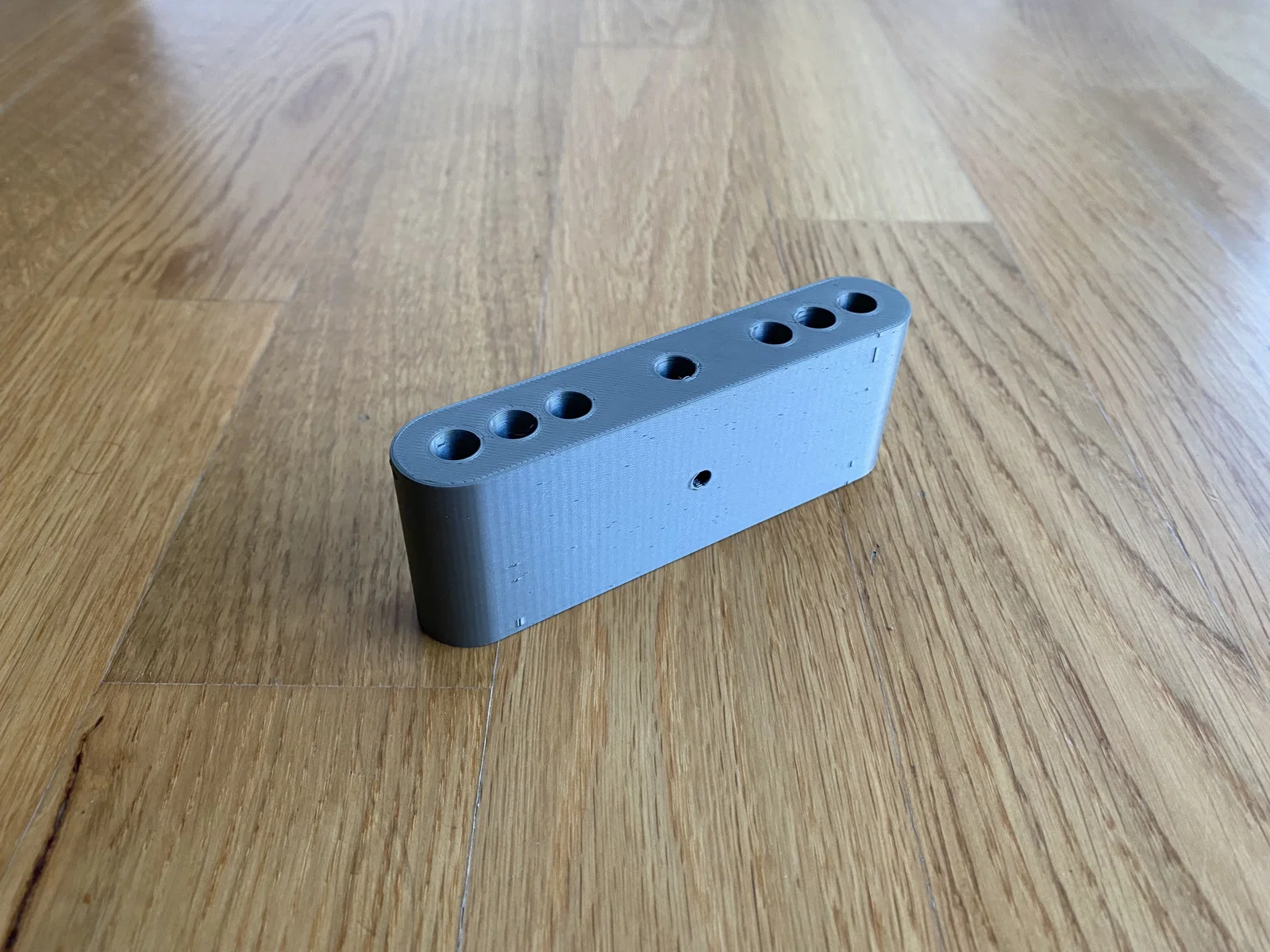

Chi tiết in 3D có 6 lỗ xuyên (through holes) để bạn có thể vặn trực tiếp ốc M8 vào. Dùng hai lỗ đối xứng để canh đường tâm. Nếu bạn chuyển vị trí ốc từ một đầu sang lỗ khác thì sẽ tạo độ lệch (offset) so với tâm. Các lỗ là lỗ xuyên nên bạn có thể lật qua dùng từ mặt còn lại nếu sau này bị mòn.

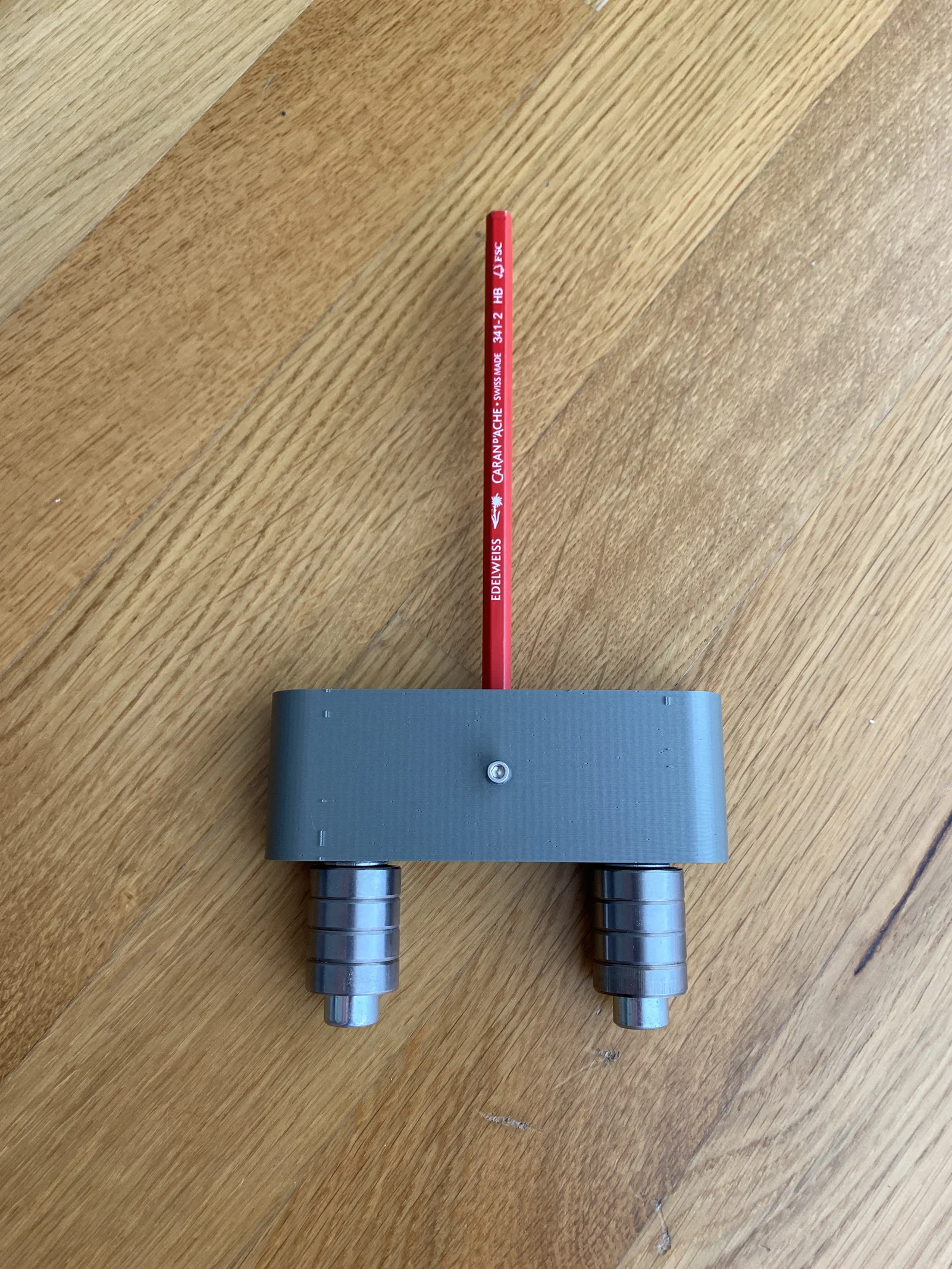

Bút chì được cố định bằng ốc M3 vặn vào insert đồng ren M3. Mình dùng insert vì đoán là sẽ phải chỉnh/di chuyển bút chì thường xuyên. Nếu bắt ốc trực tiếp vào nhựa thì lỗ nhựa sẽ nhanh bị rơ/mòn.

Có thể sau này mình sẽ làm thêm một phiên bản cho ruột bút bi.

Attributions

Lấy cảm hứng từ mẫu tương tự của kênh YouTube “Homewerken” (xem bên dưới). Điểm khác là mình dùng lỗ xuyên để có thể tận dụng cả hai mặt, và mình thiết kế cho bút chì chứ không phải bút bi.
