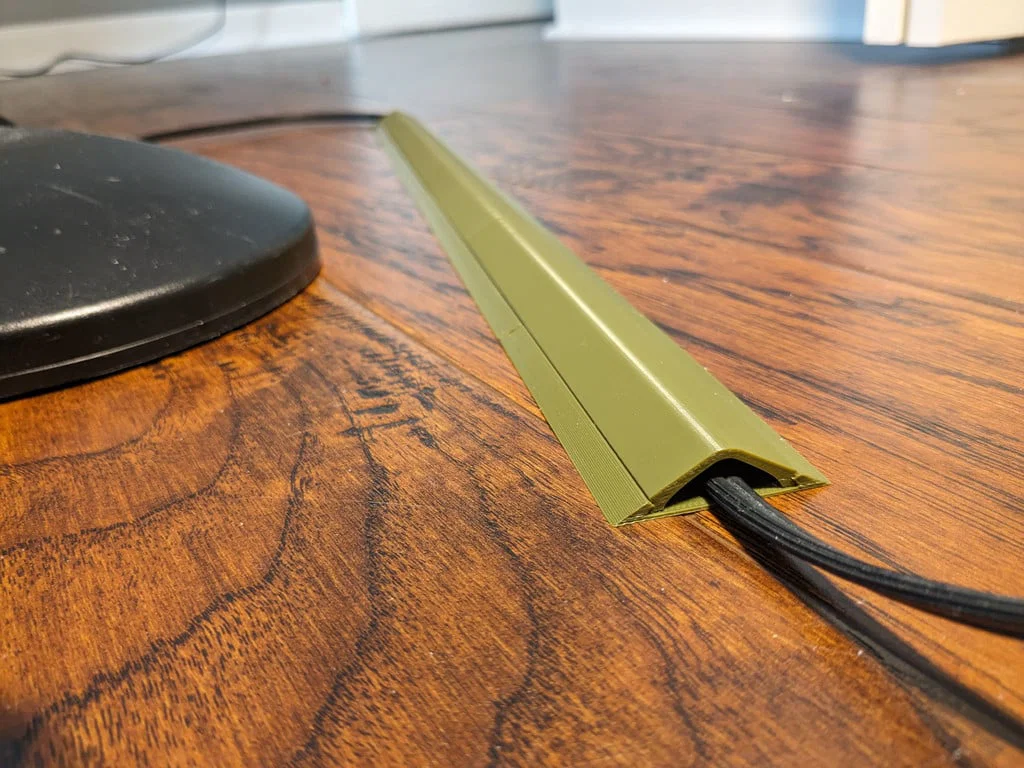

Nắp Che Dây Điện Gọn Cho Sàn Cứng (Compact Cord Cover for hard floor)

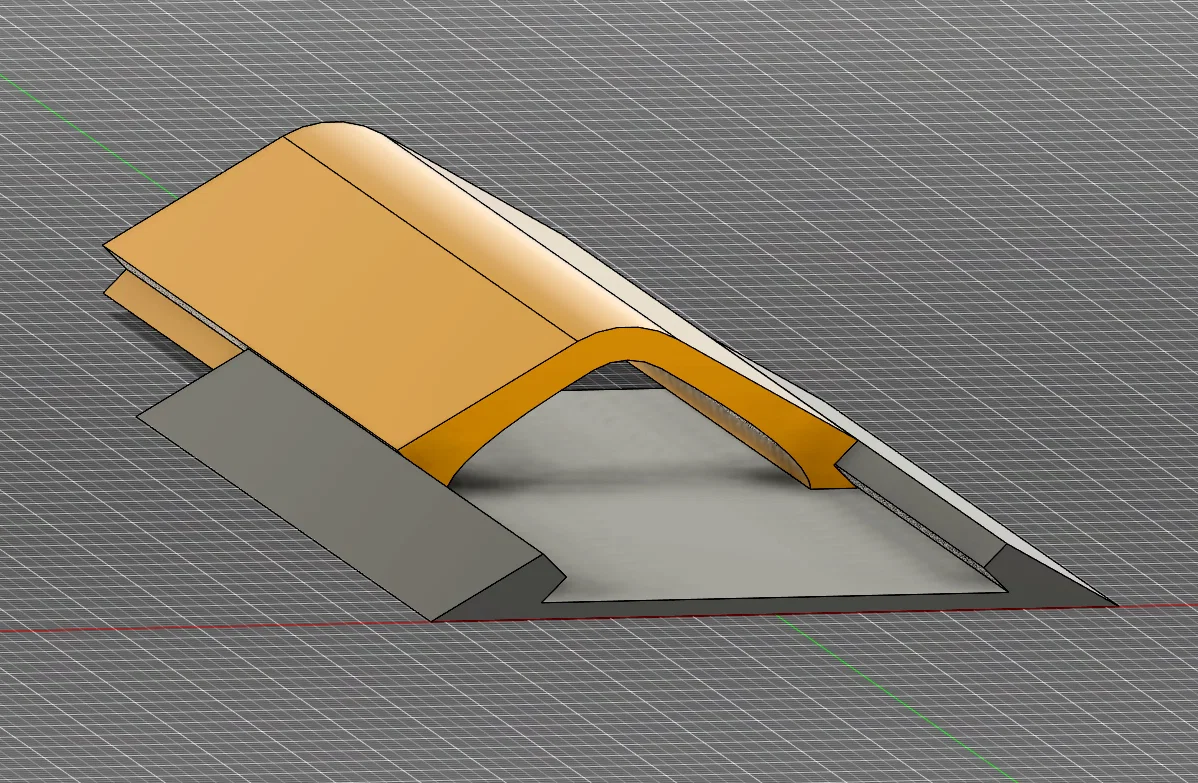

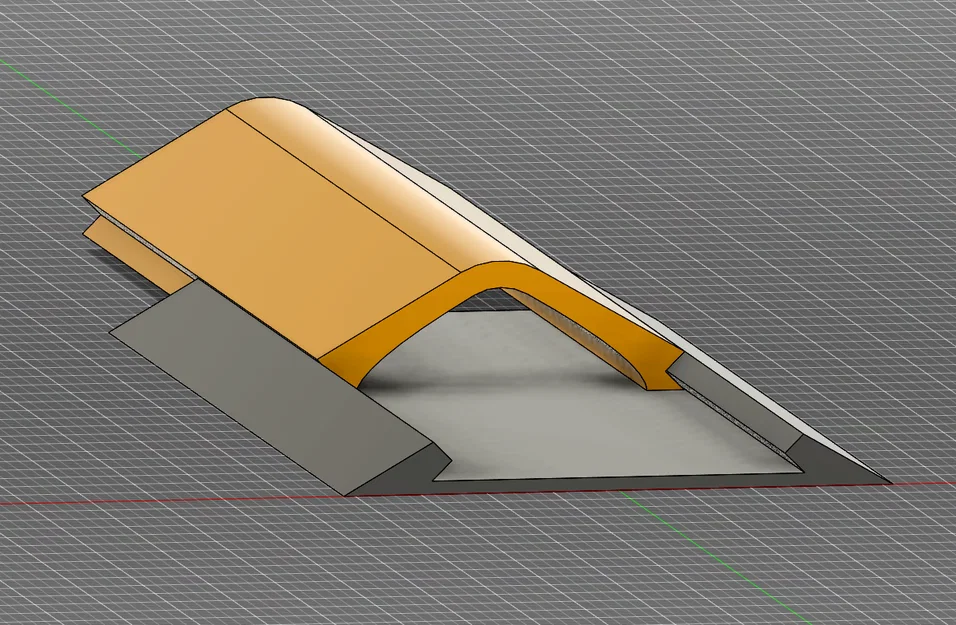

Mục tiêu của dự án này là thiết kế một cái cover cho dây nối điện đường kính 8mm⌀ ở makerspace của mình, đủ chắc để đi lên được, với chi phí thấp nhất có thể. Các phần lắp lại sẽ tạo thành một tam giác cứng, phần trên chịu nén (compression) và phần đáy chịu kéo (tension).

- Lượng filament sử dụng: 170 g/m (52 g/ft)
- Chi phí filament với PLA $20/kg: $3.40/m ($1.04/ft)

Các file STL hiện tại là dạng extrusion 100mm; bạn nên scale theo chiều dài mong muốn.

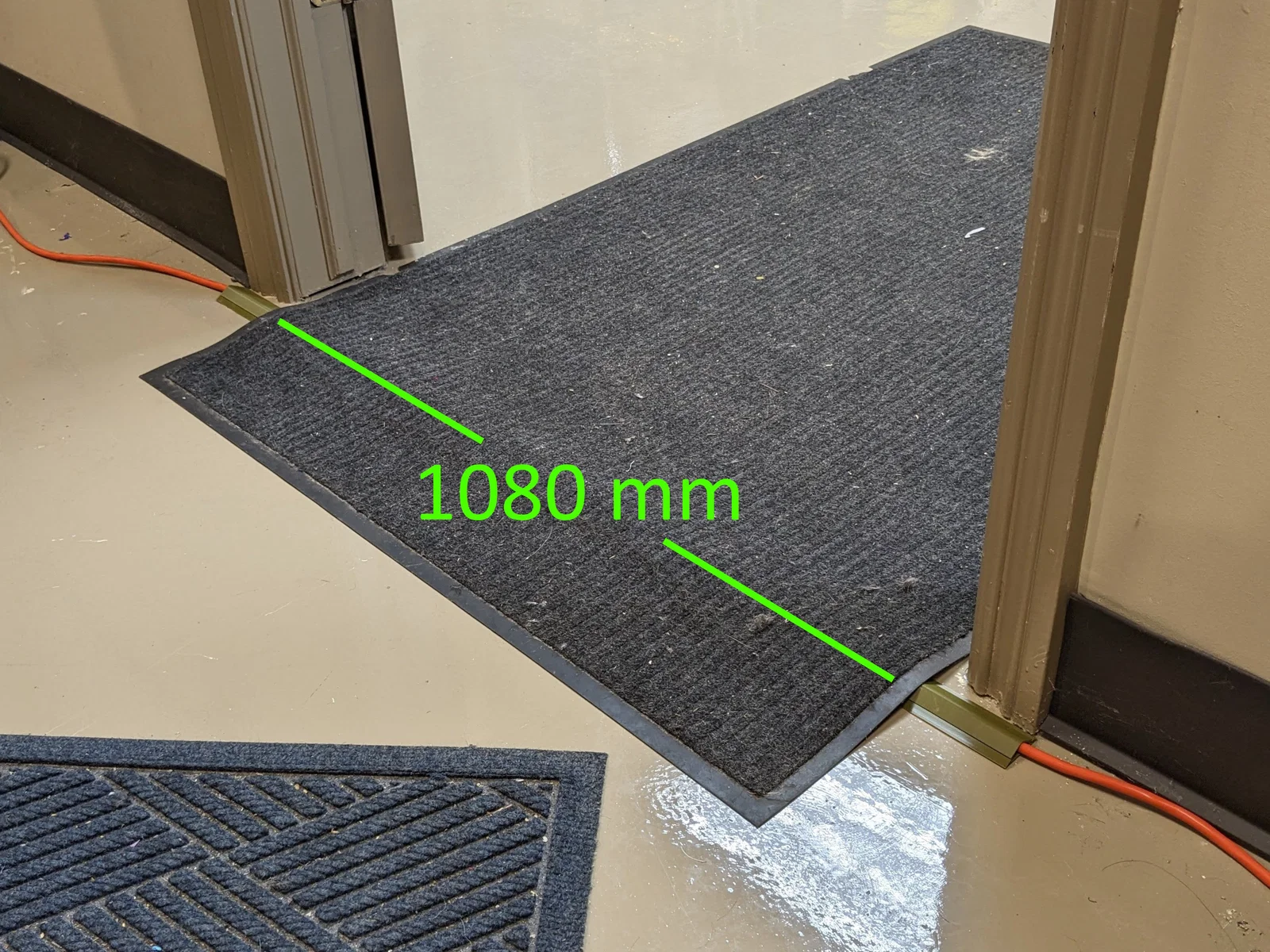

Ví dụ, để bắc qua khoảng cách 1080 mm, bạn có thể in như sau:

- cord_cover_top_3x.stl, scale Z=180%, 3×2 bản: 180×3×2 = 1080 mm
- cord_cover_base.stl, scale Y=180%, 5 bản: 180×5 = 900 mm
- cord_cover_base.stl, scale Y=90%, 2 bản: 90×2 = 180 mm

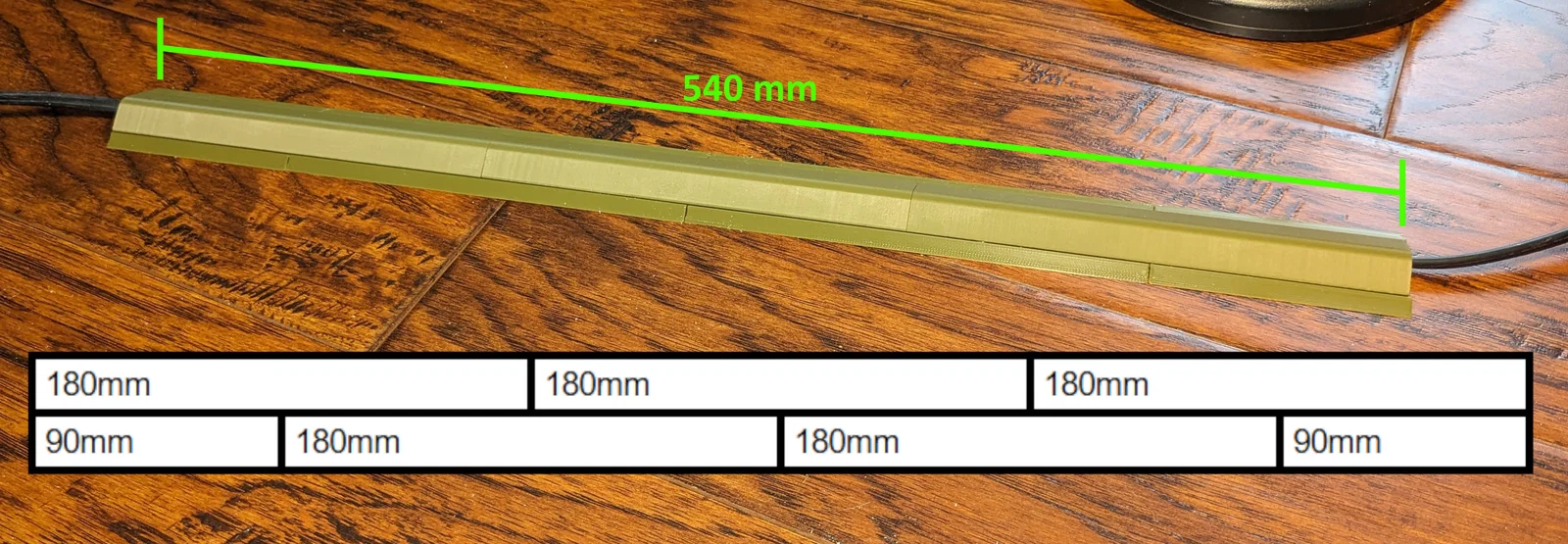

Khi lắp, hãy xếp lệch các phần top và base giống như xếp gạch, chồng mí 50%. Phần base cuối cùng (trong ví dụ này sẽ là #6) được chẻ đôi và đặt ở hai đầu.

Hai STL top_1x và top_3x là tương đương nhau, nhưng top_3x về lý thuyết sẽ đỡ “lắc” hơn vì 3 phần có thể tự đỡ qua lại.

Mình khuyên bạn in thử extrusion 20mm trước để test chất lượng/độ bền:
- cord_cover_top_1x.stl, scale Z=20%
- cord_cover_base.stl, scale Y=20%

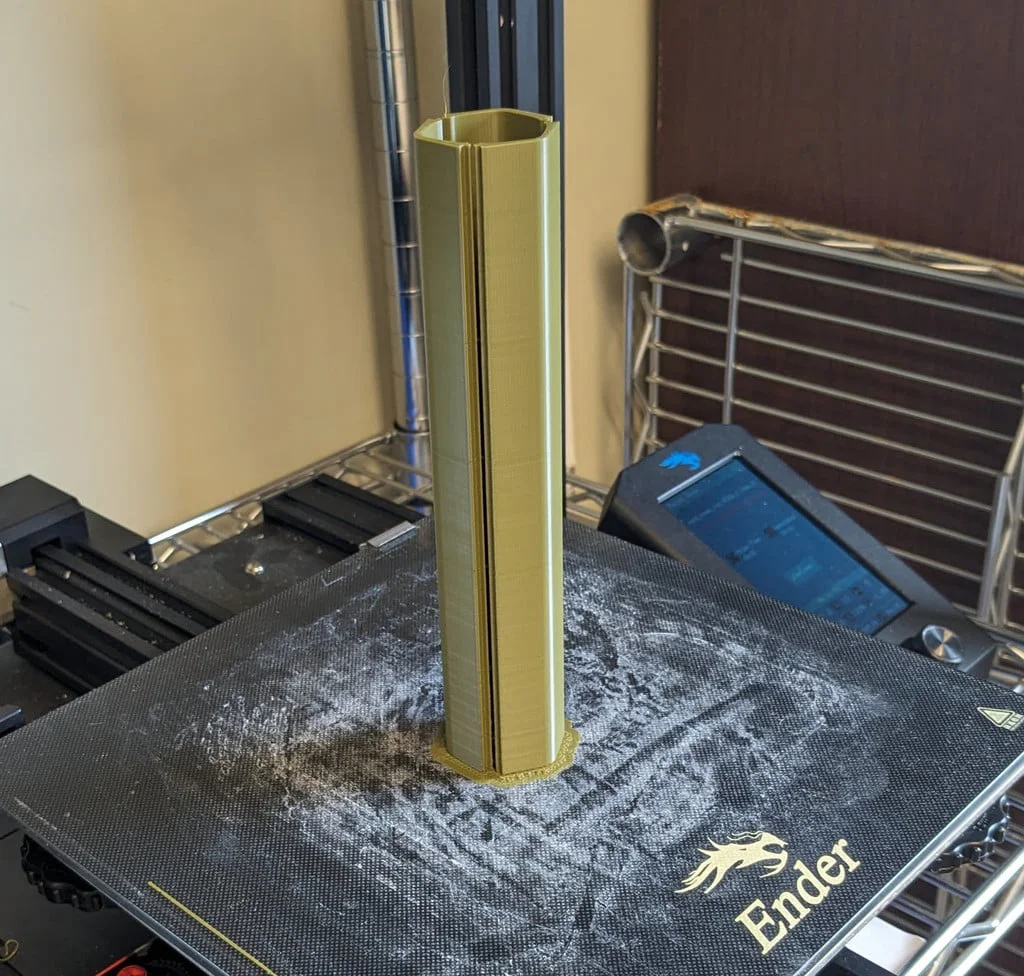

Cài đặt PrusaSlicer cho phần 'top':
- Scale theo trục Z
- Layer height 0.2 mm
- 1 wall (wall+infill mạnh hơn kiểu toàn wall)
- 100% rectilinear infill
- 0 top/bottom layers (để infill xử lý)
- Raft 3 lớp với khoảng cách Z 0.15 mm (bám bàn in rất quan trọng)
- Seam position: Random (in các đường “nối” ngang theo cả hai hướng)
- Không support

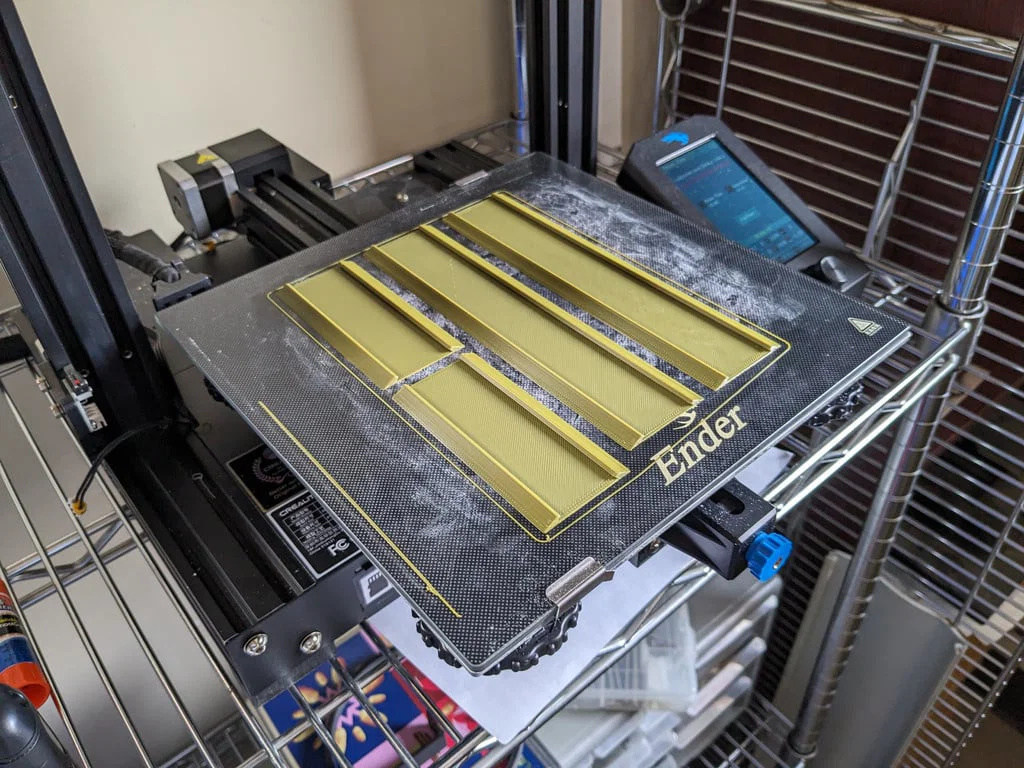

Cài đặt PrusaSlicer cho phần 'base':
- Scale theo trục Y
- Layer height 0.2 mm
- 2 walls
- 100% rectilinear infill
- 0 top/bottom layers (để infill xử lý)
- Không raft (base là một hình chữ nhật rất lớn)
- Không support

Các STL “8mm” có khoảng hở trong (internal clearance) đường kính 8.1mm⌀. Mình chưa dựng STL cho các đường kính khác, nhưng có thể tạo trong Fusion 360: Modify > Change Parameters > (wire_diameter, top_thick, extrusion_length)

In dài là dàiiiiiiiiii.
