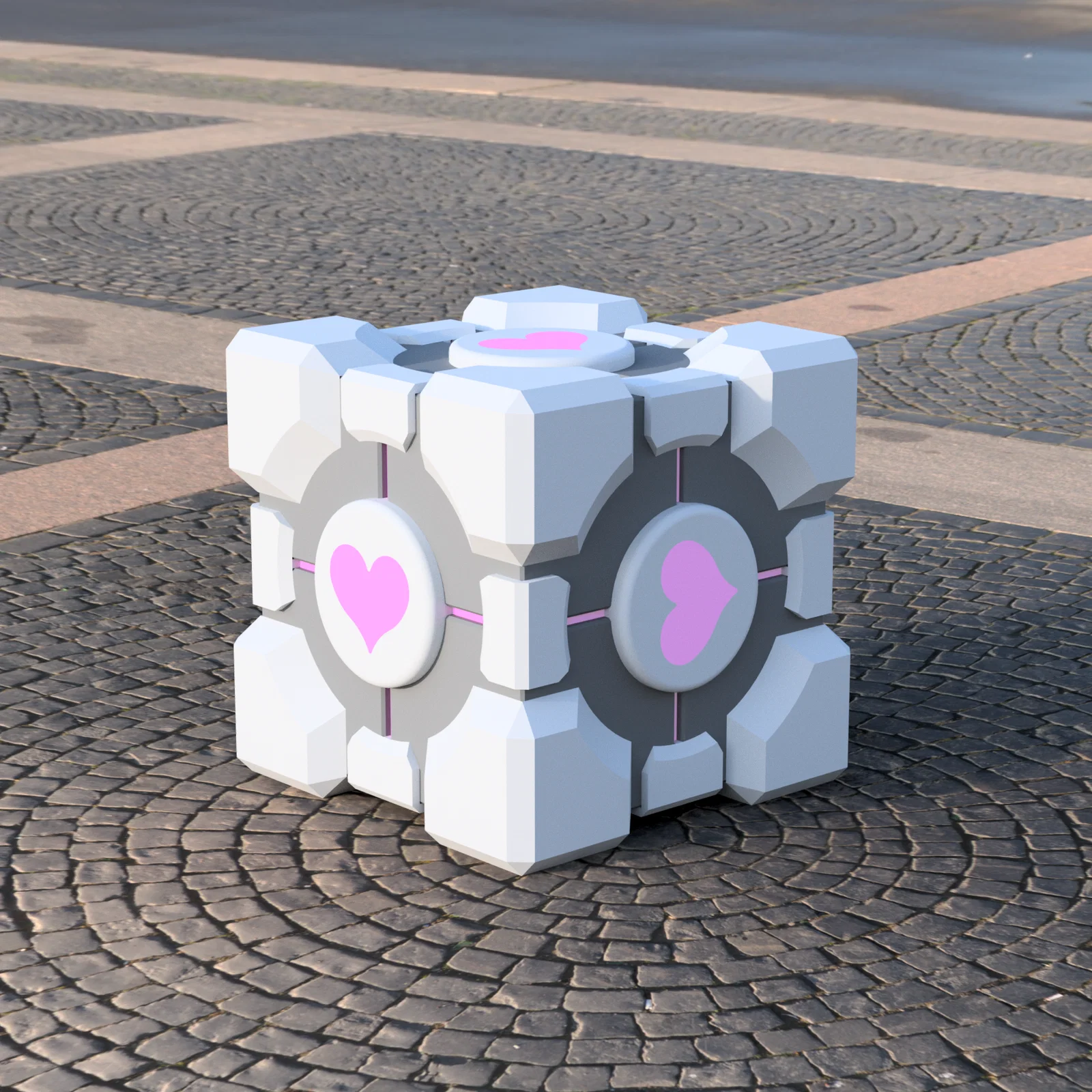

Khối Weighted Companion Cube (Portal 1)

Dạo gần đây mình mới giới thiệu mấy nhóc ở nhà chơi Portal, nên muốn in cho tụi nhỏ vài cái companion cube. Mà tìm hoài không thấy mẫu nào vừa giống trong game, vừa dễ in và lắp ráp kiểu không cần in nhiều màu, nên mình tự làm mẫu này.

Không cần support gì hết và cứ in đúng theo hướng đặt sẵn. Mấy phần này cũng đã có sẵn độ hở (tolerance) đủ cho đa số máy in.

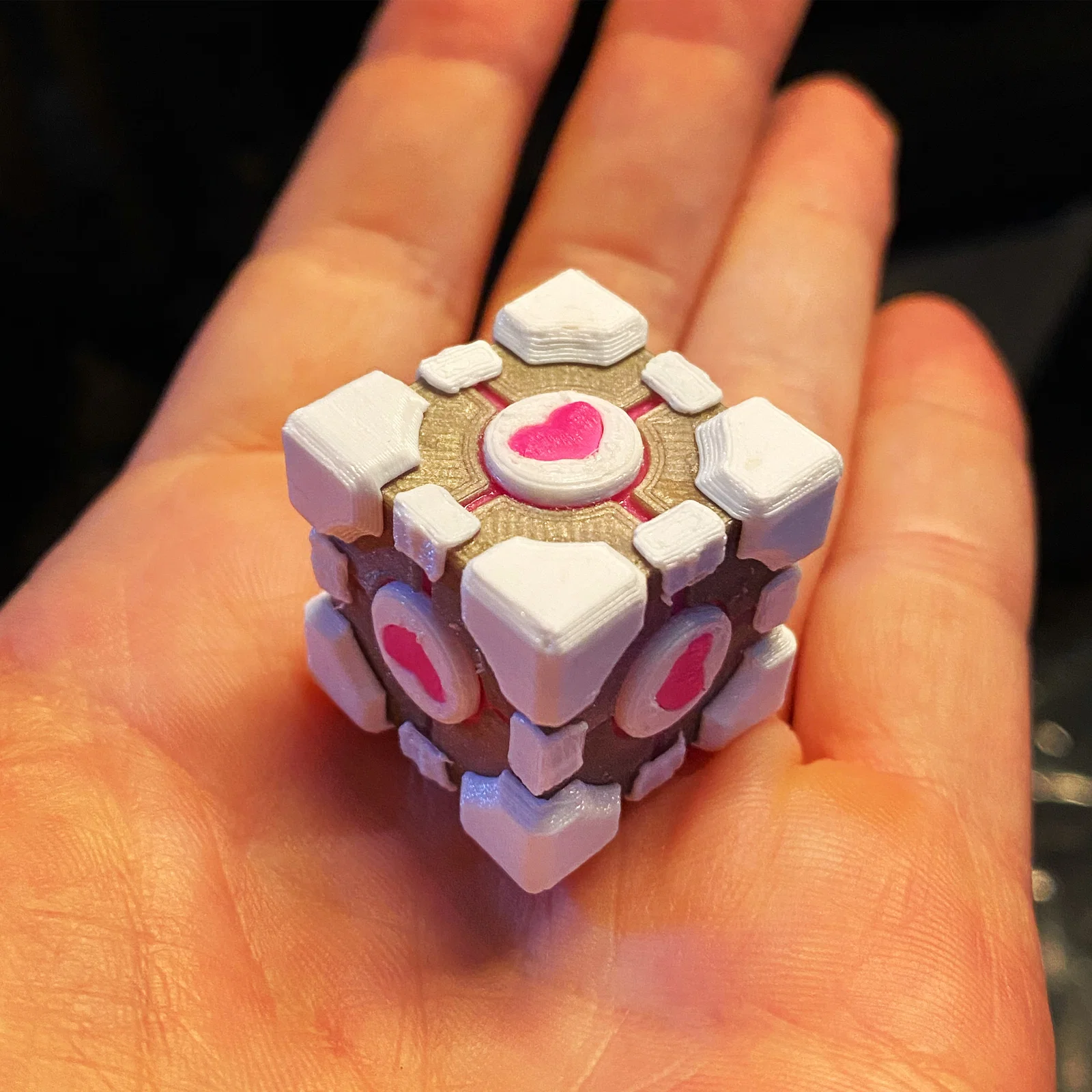

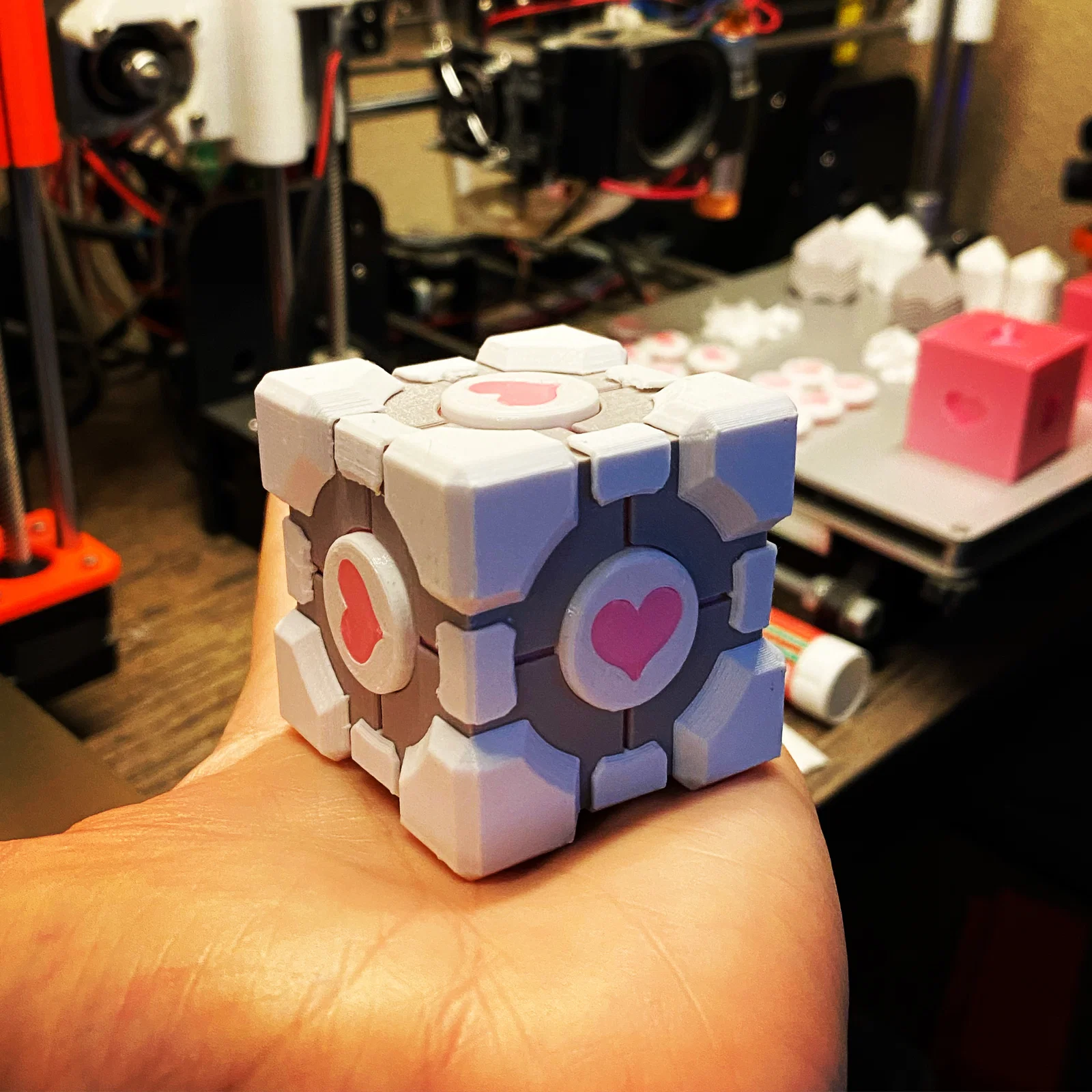

Mình chỉ mới in thử size 25mm và 50mm thôi vì tụi nhỏ thích cỡ đó, nhưng mình đã pre-tolerance (.2mm ở những chỗ cần) cho nhiều size khác nhau — ai in thử mấy size lớn hơn rồi cho mình biết kết quả nha!

Các kích thước có sẵn:

• 25mm (~1")
  • LƯU Ý: size này hơi “căng” với nozzle .4mm nhưng vẫn ổn nếu in draft mode
• 50mm (~2")
• 75mm (~3")
• 100mm (~4")
• 150mm (~6")
• 200mm (~8")

Các part màu hồng:

• colorCore - x1
• heart - x6

Các part màu xám:

• innerShell - x8

Các part màu trắng:

• cornerCap - x8
• edgeCap - x12
• heartCircle - x6

Lúc lắp cuối cùng, mình chỉ dùng keo 502 (super glue). Tất cả các part đều có ngàm/khớp với nhau nên ráp khá dễ.

Lưu ý: Hốc để gắn trái tim (hearts) mình làm hơi sâu hơn một chút để bù cho trường hợp vật liệu bị chảy xệ khi in không support. Vì vậy mình khuyên là ép (press-fit) heart vào heartCircle trước rồi dán keo nguyên cụm, để heart và heartCircle nằm phẳng (trong game nhìn kiểu như được sơn lên bề mặt).
