Vỏ cho PCB nguồn hạ áp Mini560 (step-down)

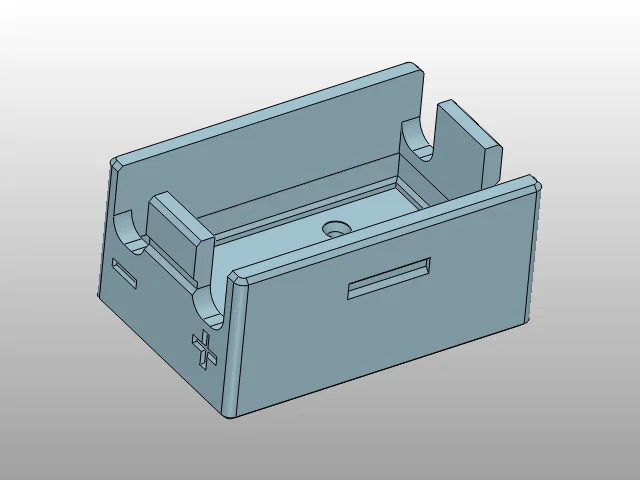

Nắp (Lid) – có lỗ để bắt vít, có thể gắn lên bề mặt nào đó. Thực tế thì dùng kiểu này “nắp” sẽ thành đáy luôn ;)

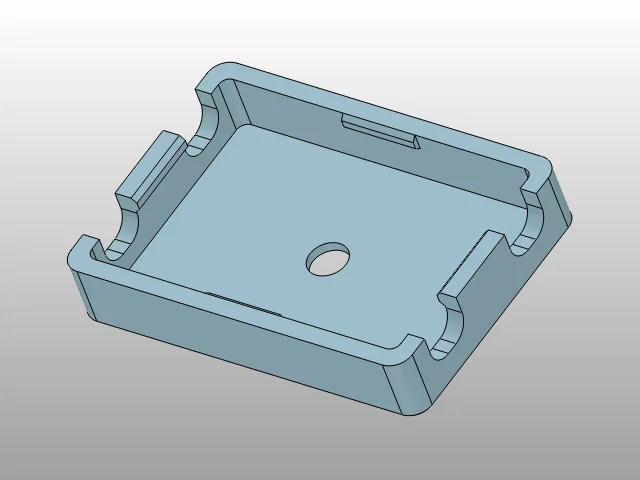

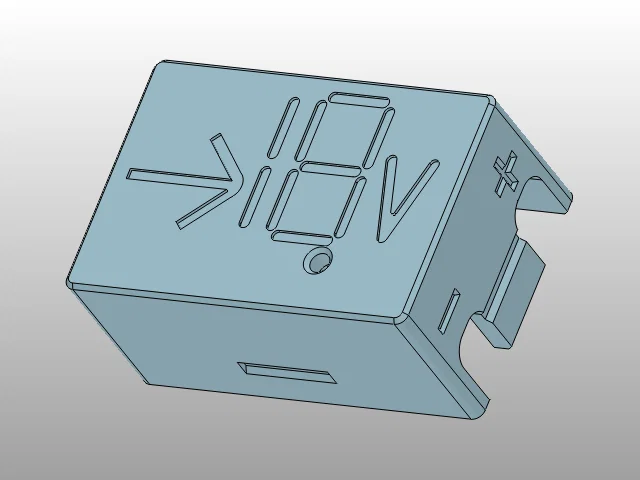

Đế (Base) – khít chặt với Lid. Có 2 phiên bản: một bản trơn (chỉ có lỗ cho đèn LED), bản còn lại có một hõm nhỏ “18” (giống hiển thị 7-seg) để tô/điền vào (bằng bút lông hoặc sơn) nhằm ghi điện áp đầu ra của module đang dùng.

GỢI Ý:

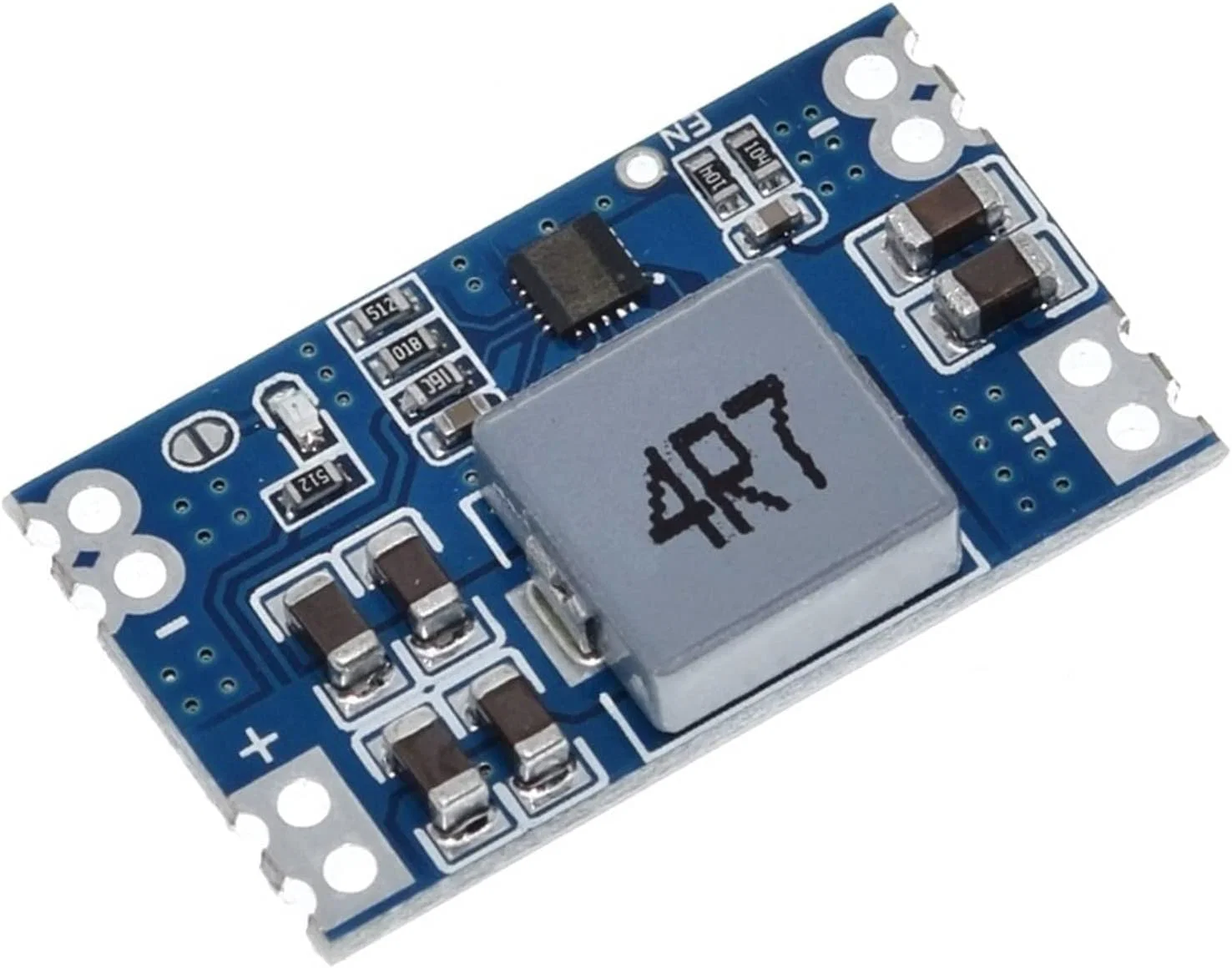

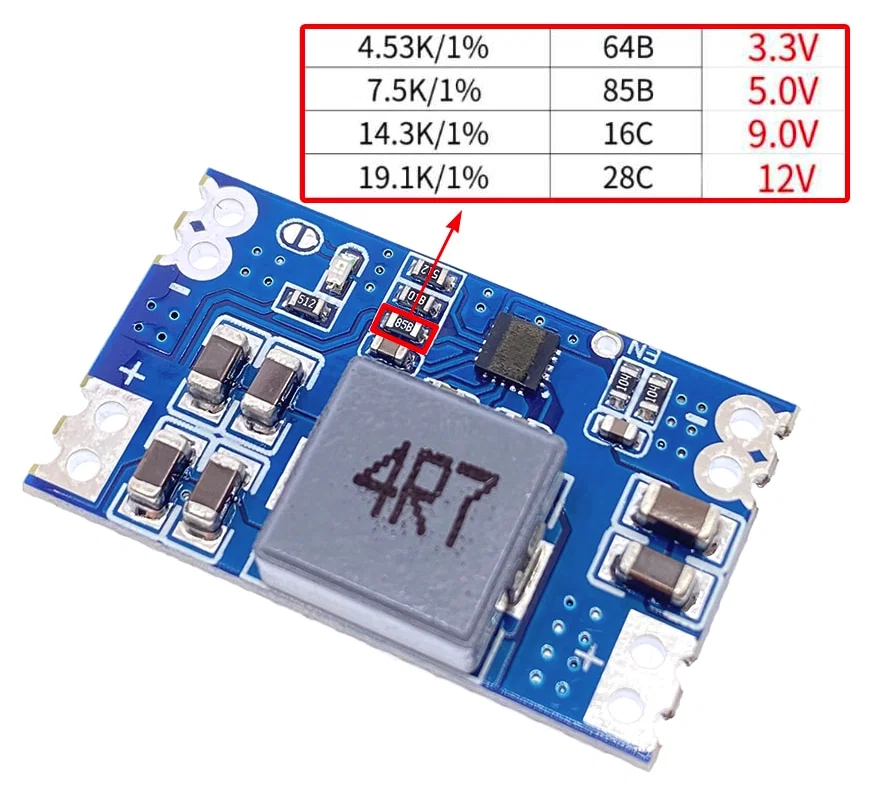

1. Mini560 có LED trên board để báo điện áp đầu ra, nhưng từ nhà máy thì LED bị tắt (để giảm hao điện lúc idle). Nếu muốn LED hoạt động, bạn cần chập/đắp một mối hàn vào cặp pad đặc biệt gần LED.

2. Mini560 có pad ghi EN = /Enable. Khi pad này xuống mức thấp (low-level) thì board sẽ tắt. NHƯNG trên board không có pull-up! Theo datasheet, pad này không nên để hở (unconnected). Khuyến nghị mạnh là kéo nó lên (+) điện áp đầu vào bằng dây hoặc điện trở khi bạn không dùng, vì chỉ cần tĩnh điện hay dòng rò cũng có thể làm board tự tắt ngoài ý muốn nếu để floating.

3. Nếu muốn có “đốm” ánh sáng LED đẹp, bạn có thể nhét một đoạn filament trong suốt vào lỗ nhỏ này để làm light guide. Lỗ khá khít, nên có một cách hay để “cấy” sợi vào trong lỗ:

Bạn lấy một đoạn filament trong suốt đã cắt (vài cm) kẹp vào đầu kẹp mũi khoan và dùng như mũi khoan. Khoan sợi filament xuyên vào vật liệu cho tới khi nó đi sang mặt bên kia.
Nhờ ma sát và quay, filament sẽ làm chảy nhựa xung quanh lỗ và trượt vào rất mượt; nhưng khi bạn thả nút cho máy dừng lại thì filament sẽ được “hàn” cố định vĩnh viễn trong lỗ! Chỉ cần dùng dao bén cắt phần dư cho bằng mặt nắp là xong, coi như có “sợi quang” luôn!

CHỈNH SỬA: Đã thêm bản “low” (thấp), lắp vừa dạng slim ;)
