Adapter flash với pogo test pins (tối đa 6 pin)

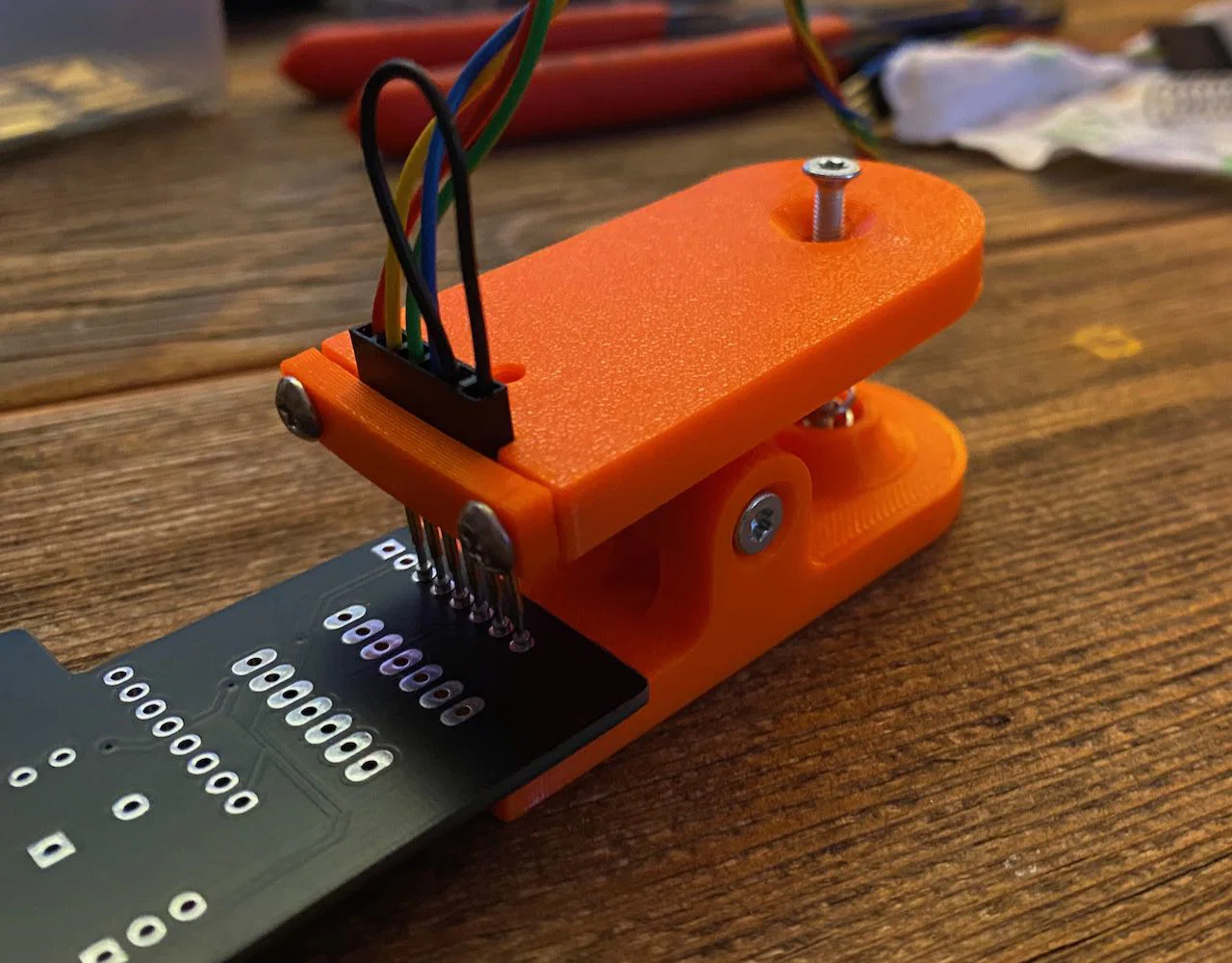

Adapter flash dùng pogo test pins cho tối đa 6 pin. Thiết kế có sẵn ren M3 để in trực tiếp, không cần ta-rô hay dùng ê-cu. Cần vít M3, lò xo 8mm dài 20mm, dây jumper 1x6 và 6 pogo pins 1mm.
Mô tả
Adapter flash dùng pogo test pins, hỗ trợ tối đa 6 pin
Dựa trên thiết kế của Patrik Mayer: https://twitter.com/pregopm/status/1285850490698375168
Các phần cần chuẩn bị:
3D prints
1 x vít M3x30
2 x vít M3x 10
1 x lò xo đường kính 8mm, dài 20mm
1 x dây jumper (1x6 Pins)
6 x Pogo Pins 1mm
Ren M3 đã được dựng sẵn trong thiết kế và sẽ được in ra, không cần ta-rô/cắt ren thêm.
Lưu ý: cả 3 block của phần đế đều có ren. Vì vậy không cần dùng ê-cu.
Pogo pins cần được ấn nhẹ nhàng vào các lỗ của đầu jumper cái (female).
