Mount Boost Kit 180 (8NM) cho Fanatec CSL DD/DD PRO lên extrusion Series 15/40 (M8)

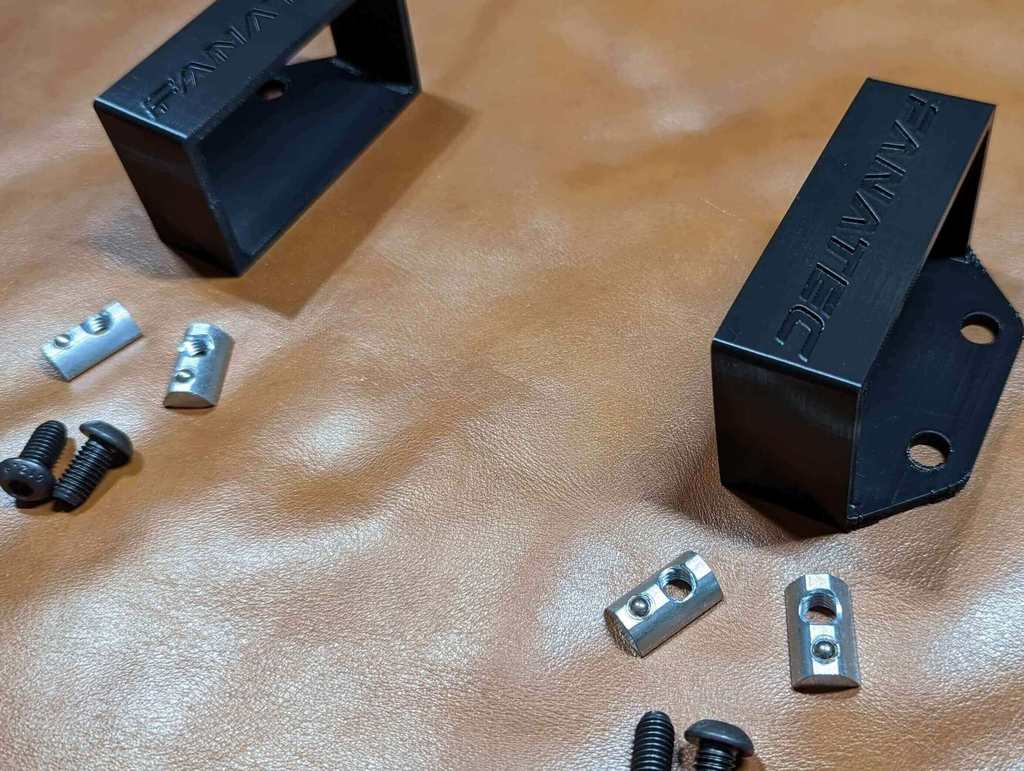

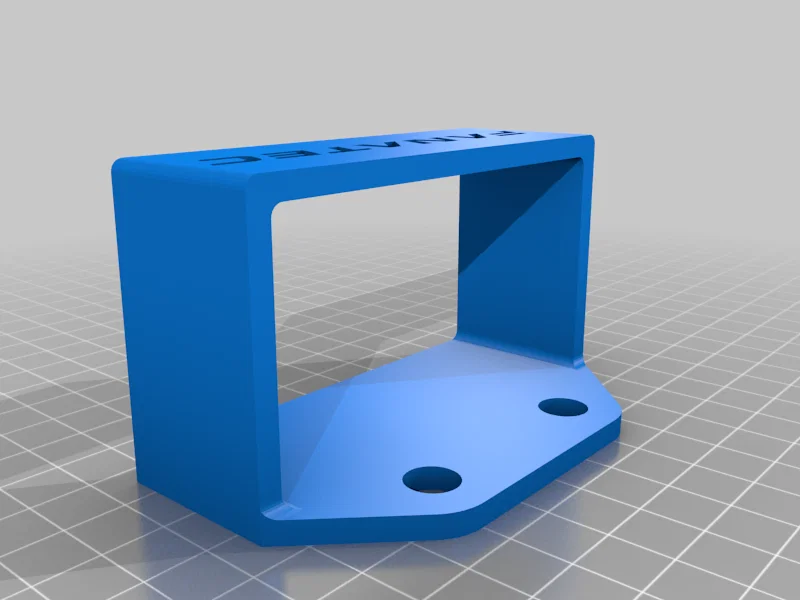

Giải pháp gắn (mount) cho cục nguồn Boost Kit 180 (8nm) của Fanatec CSL DD & DD PRO lên nhôm định hình (aluminum extrusion) Series 15 & 40 bằng bu-lông M8 và t-nut. In 2 cái mount

Series 15 mà mình thiết kế để lắp là loại từ tnutz.com và có khoảng cách 38.10mm tính từ tâm các rãnh. Tuy nhiên mình đã test trên Sim Labs Series Extrusion và vẫn chạy ngon lành.

https://www.tnutz.com/product/ex-1530-black-2/

https://www.tnutz.com/product/ex-1545-black/

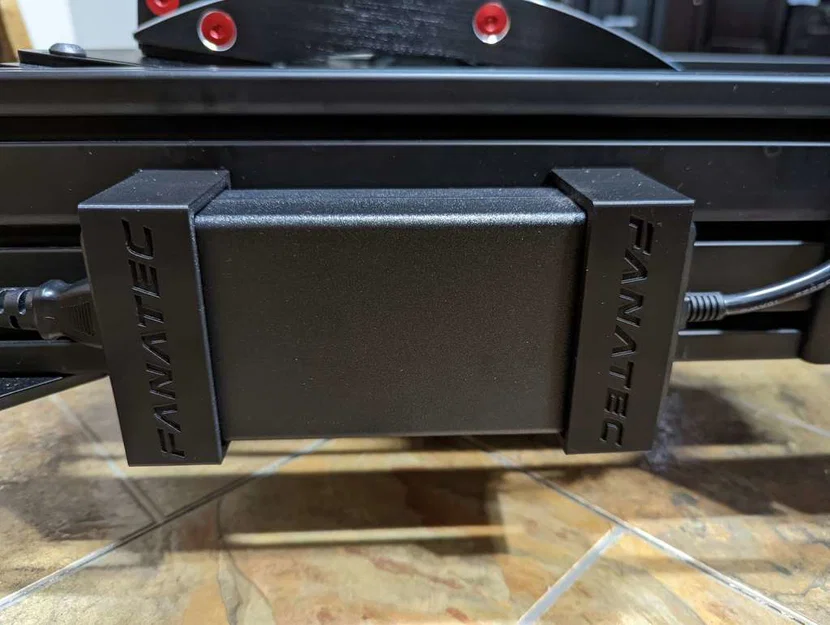

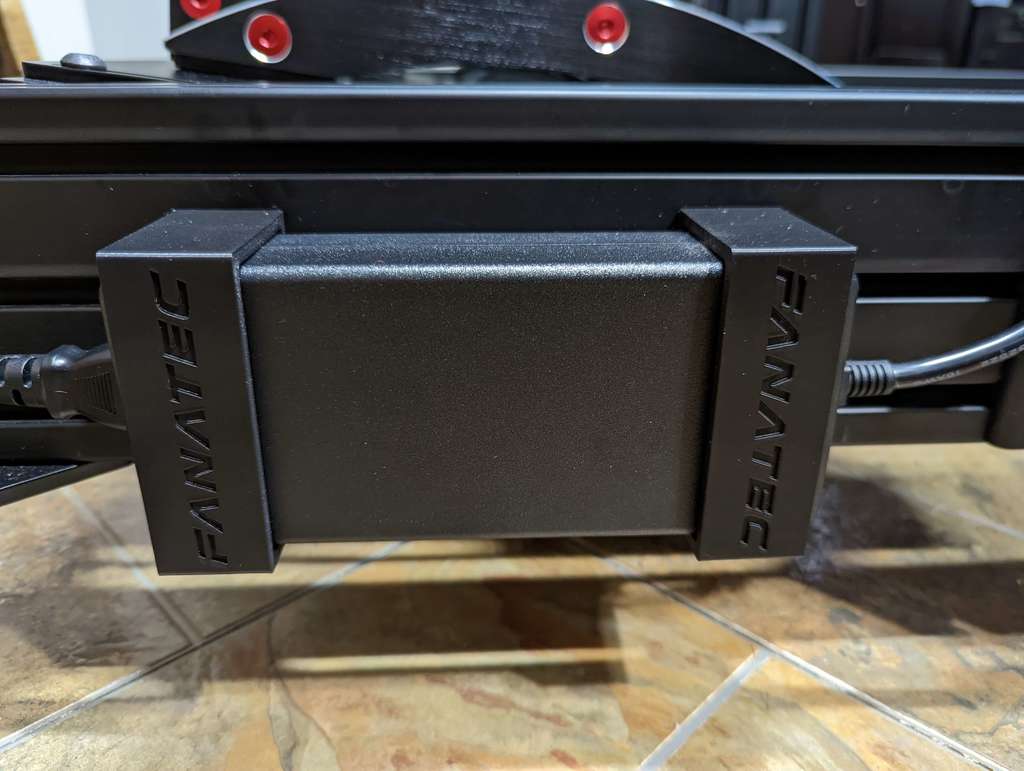

Mount này chừa hở 1mm từ trên xuống dưới cho cục nguồn. Khoảng hở này dùng ổn, nhưng mình có dán thêm một dải mỏng mặt mềm của velcro để tạo lớp đệm, giúp fit kiểu ép nhẹ ngay dưới logo Fanatec.

*Không cần dùng supports, cứ in với logo Fanatec nằm nghiêng một bên.

Đây là bản Remix từ mount của colliert11 thiết kế cho series 40 extrusion https://www.thingiverse.com/thing:5030383

Print Settings

Printer Brand:

Creality

Rafts:

No

Supports:

No

Resolution:

.20mm

Infill:

30%

Filament:

Inland PLA+

Black

Post-Printing =============

Optional: Dán một dải mỏng mặt mềm của velcro để tạo lớp đệm, giúp press fit dưới logo Fanatec và có thể cả hai bên hông.

How I Designed This

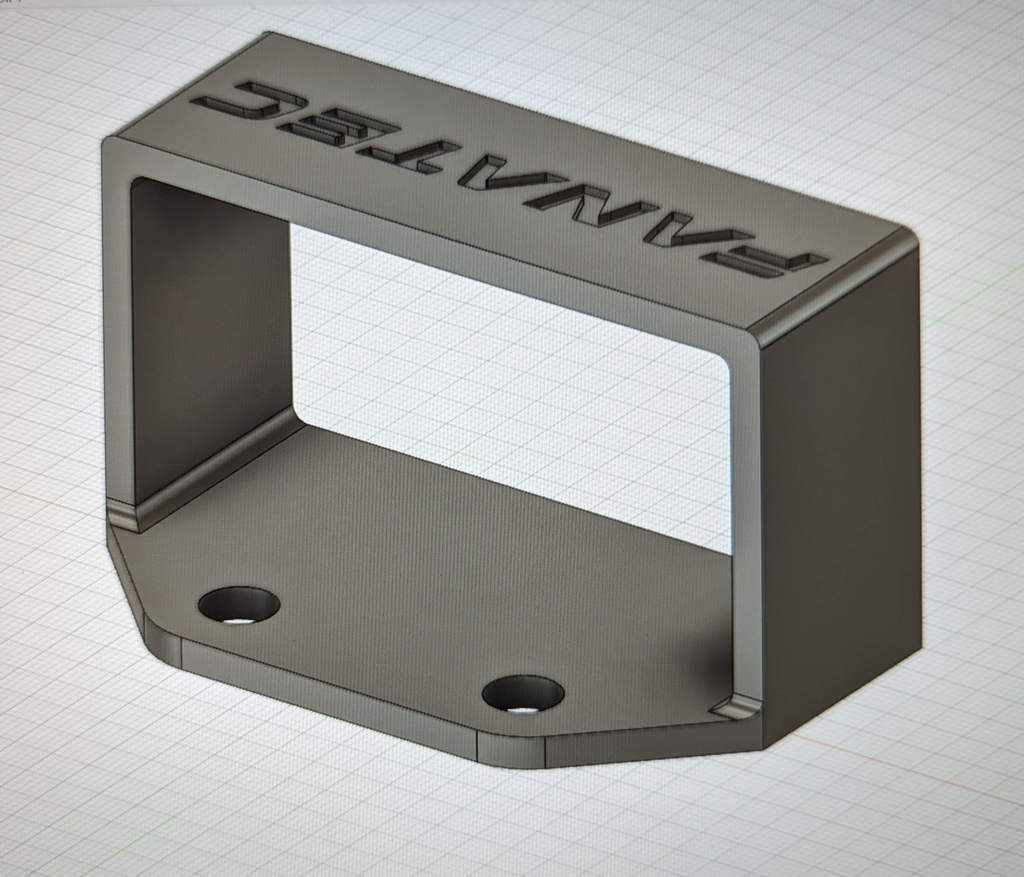

Fusion 360

Category: Video Games
