Hộp sấy filament IKEA 365+ (Dry Box) & giá đỡ cuộn (Spool Holder)
Bộ insert cho hộp IKEA 365+ giúp lưu trữ cuộn filament trong môi trường khô với khay chứa ~250g hạt hút ẩm. Có thể gắn FilamentGuide để in trực tiếp từ hộp, dùng bạc đạn 608 và đầu nối PC4-M6.
Mô tả
Mình đã thiết kế một bộ insert cho hộp IKEA 365+.

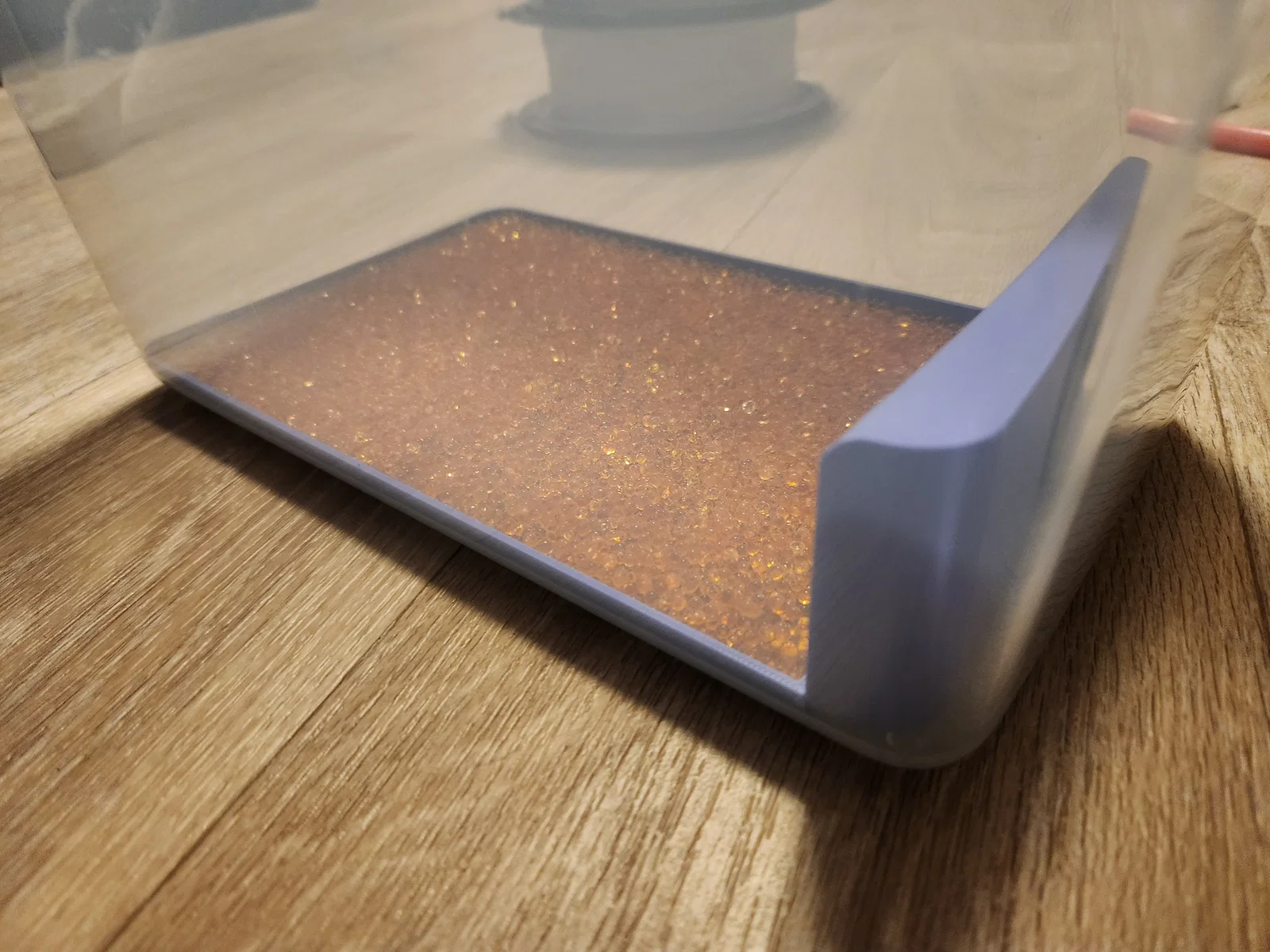

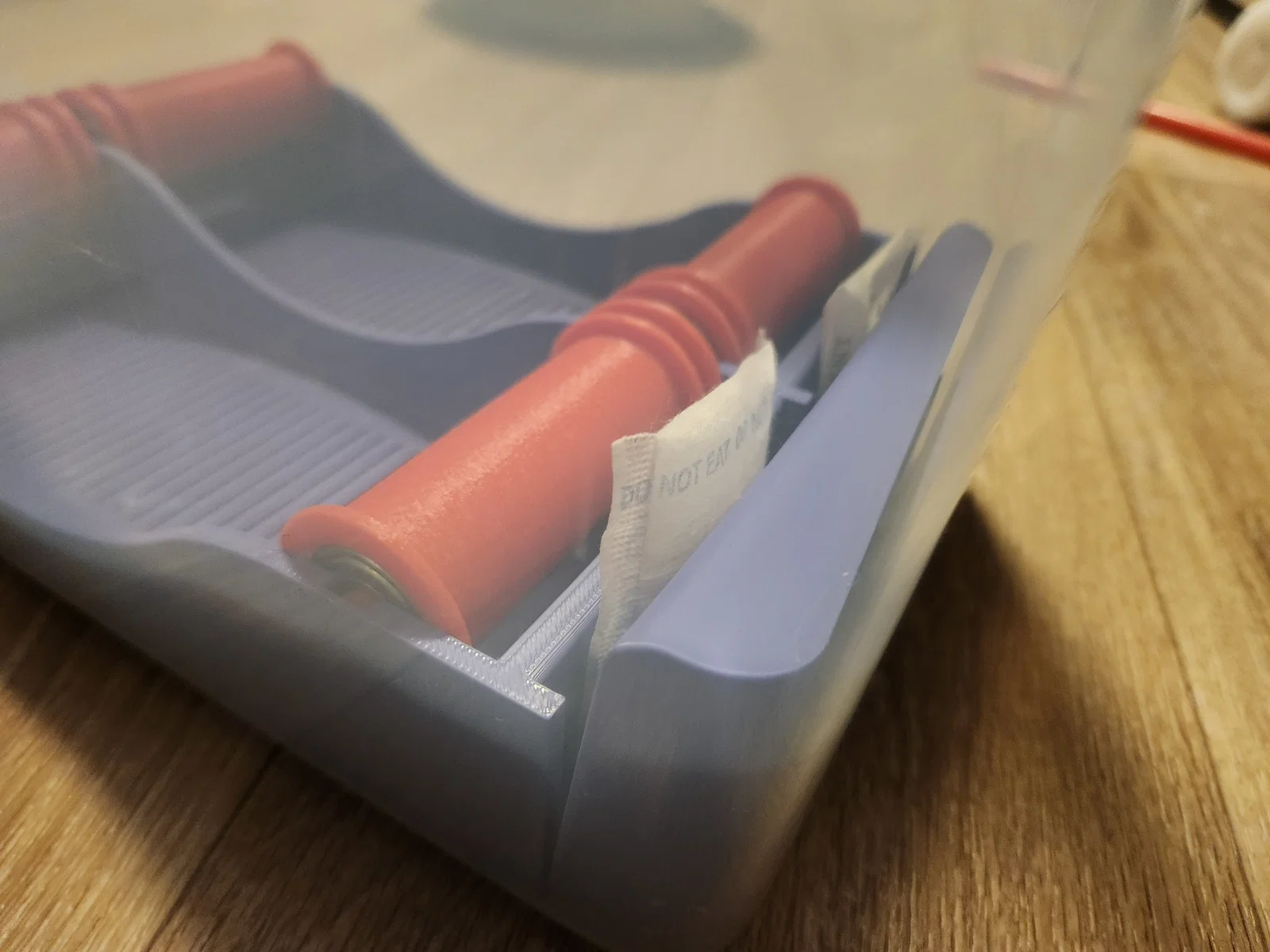

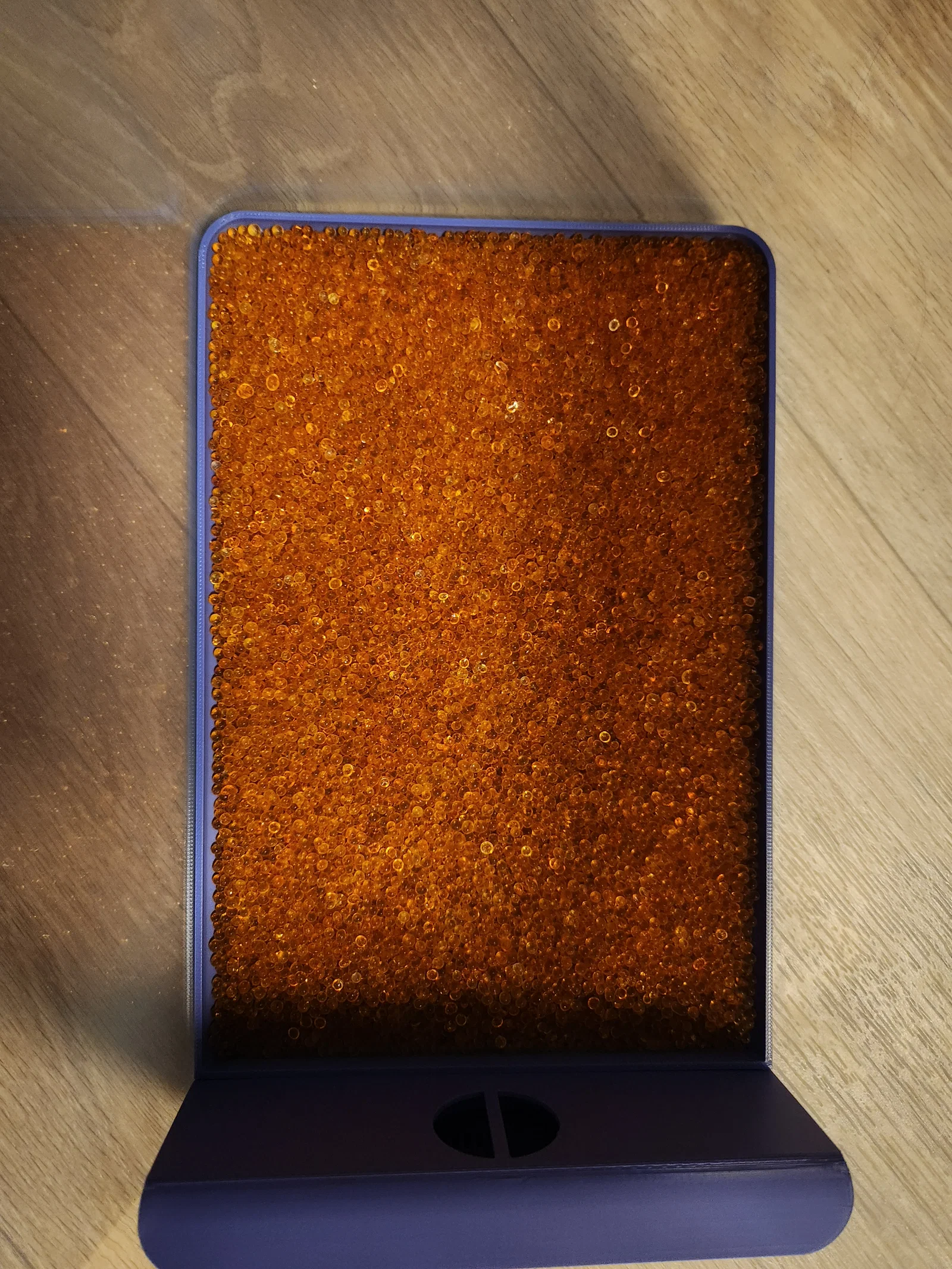

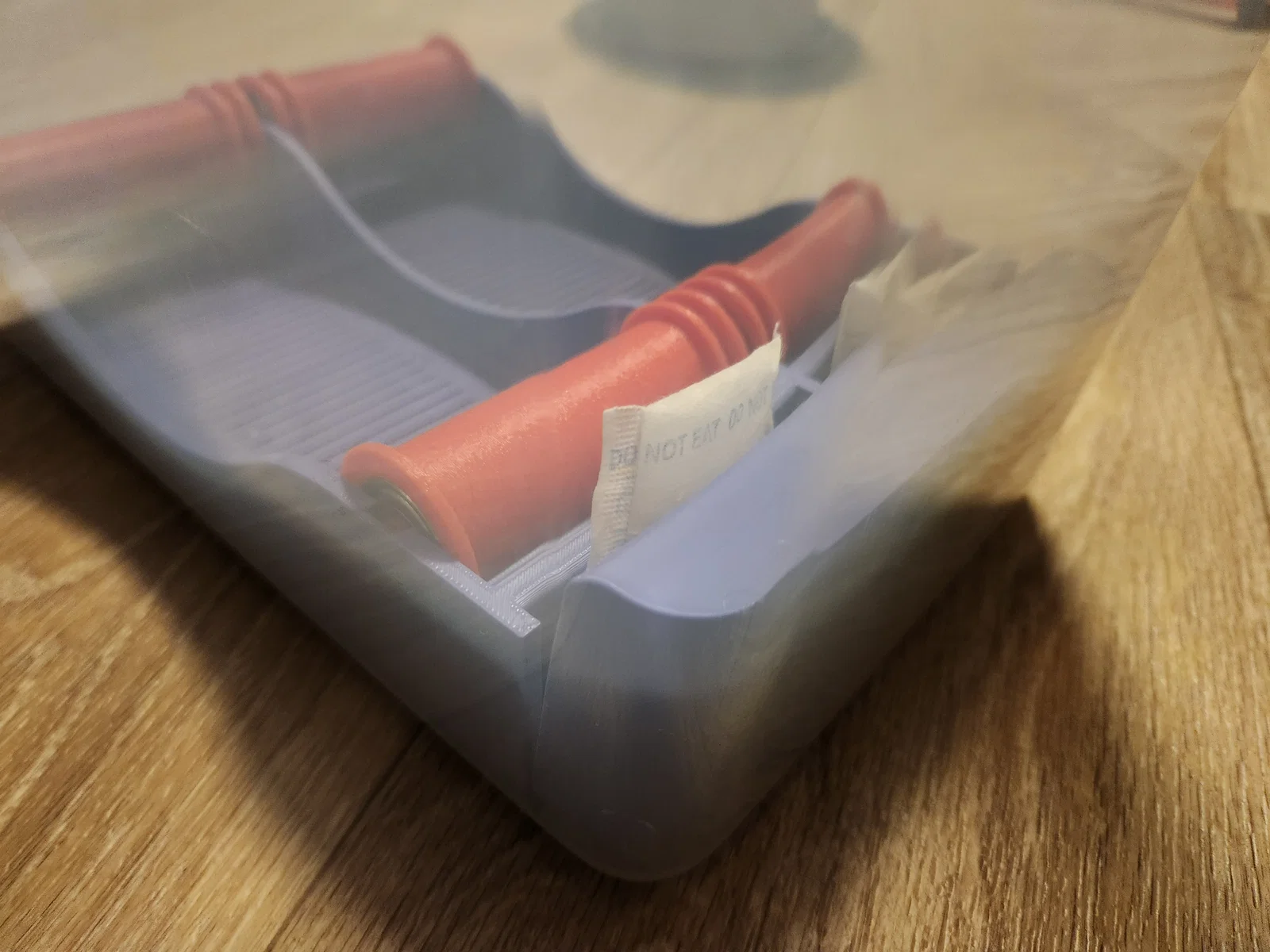

Mình làm khay sao cho có thể chứa khoảng 250g hạt hút ẩm silica ở ngay bên dưới các cuộn filament. Bạn cũng có thể để mấy gói silica gel nhỏ (thường đi kèm khi mua filament mới) vào các ô khoét ở phía trước và phía sau. Cách này giúp chúng không bị vướng vào các con lăn.

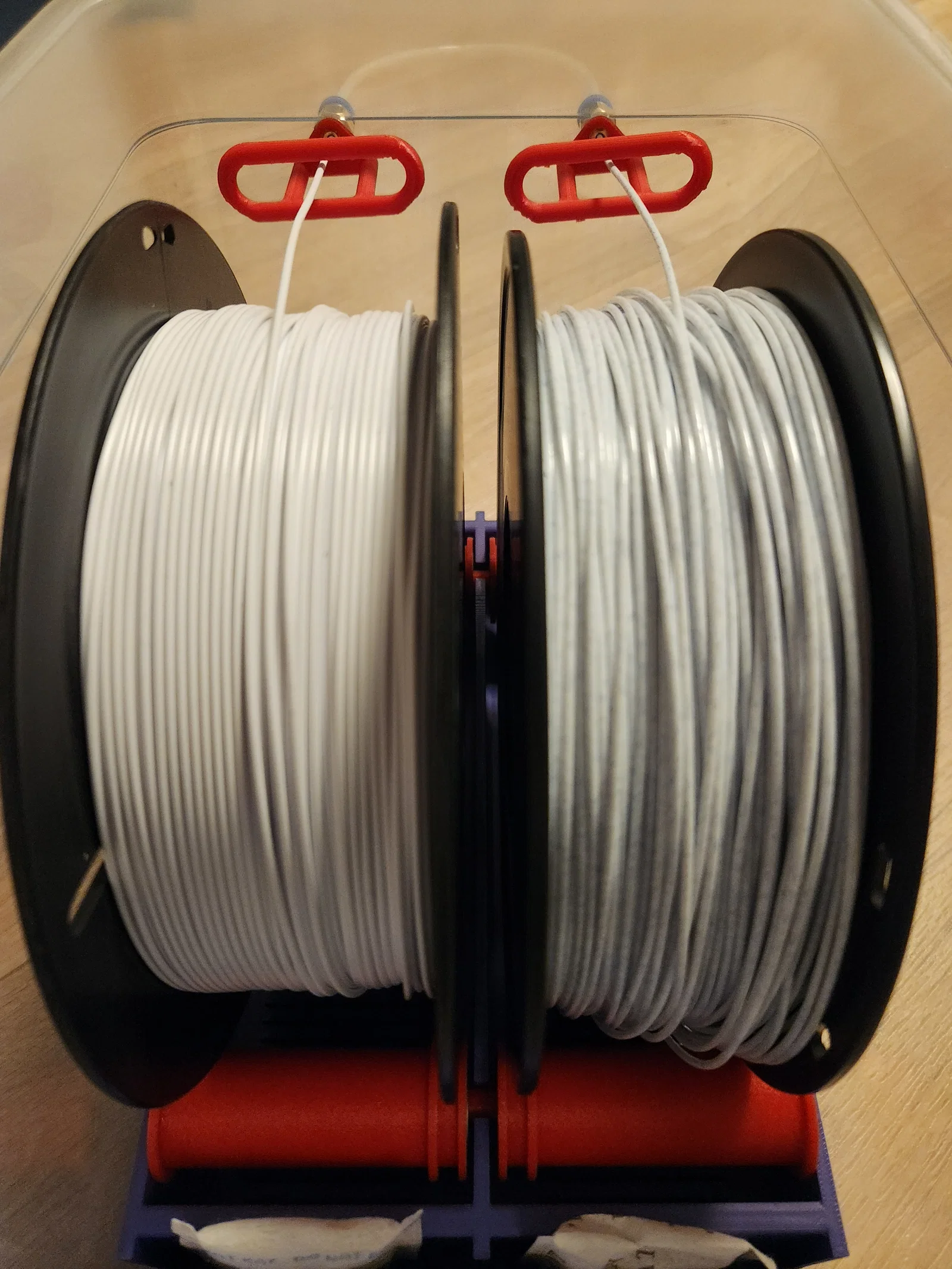

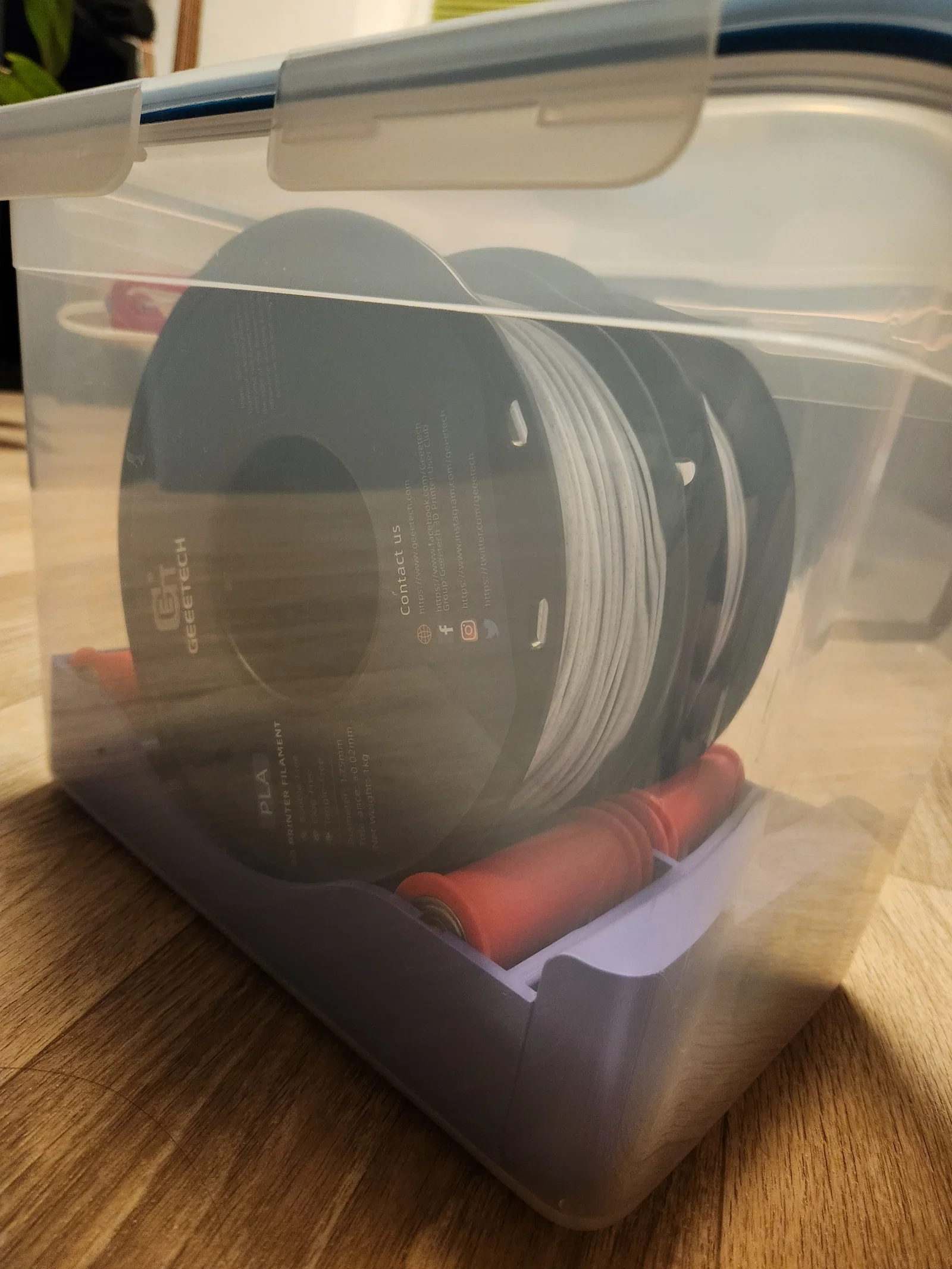

Các cuộn filament đặt lên con lăn và nằm rất chắc chắn.

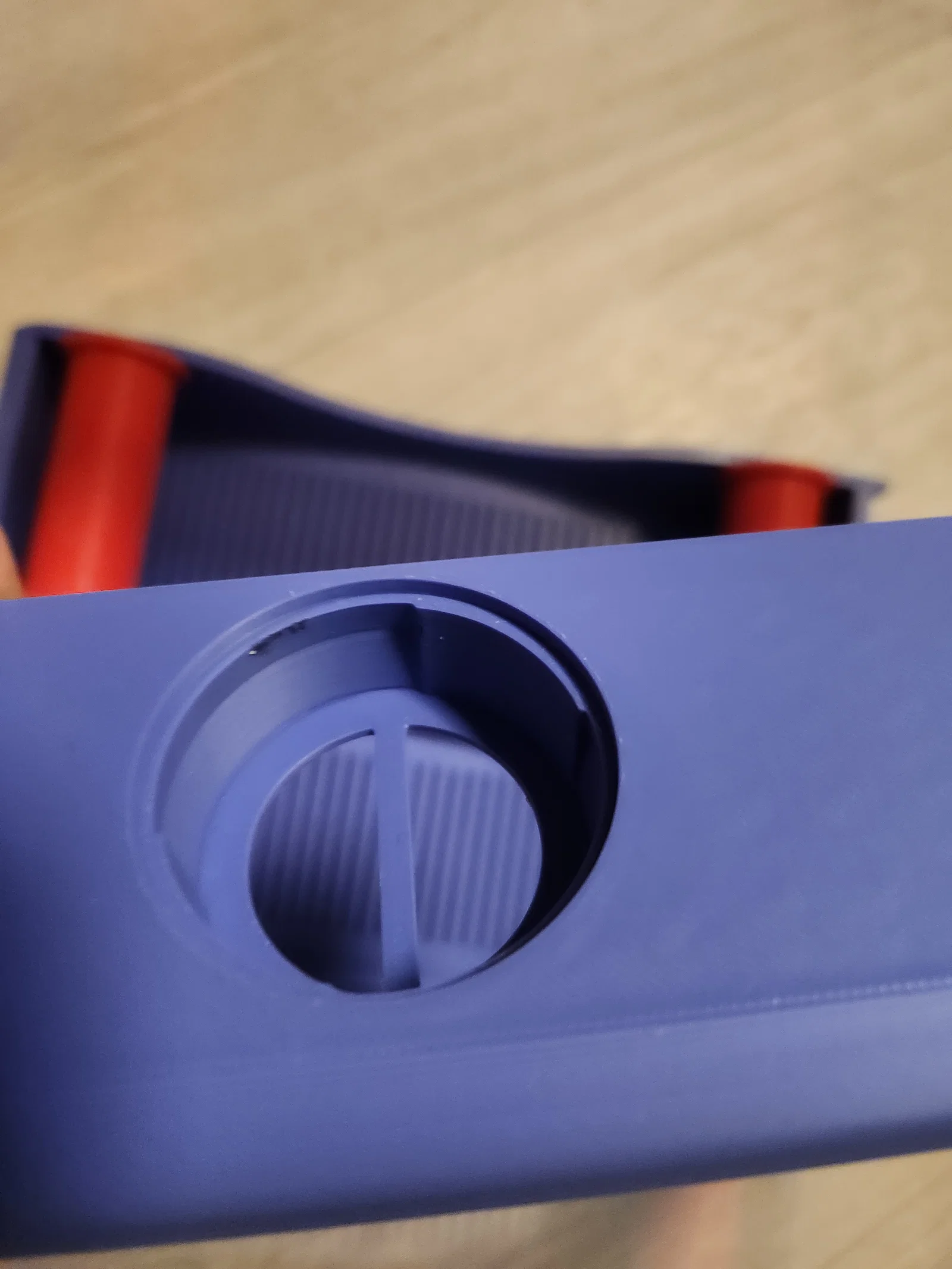

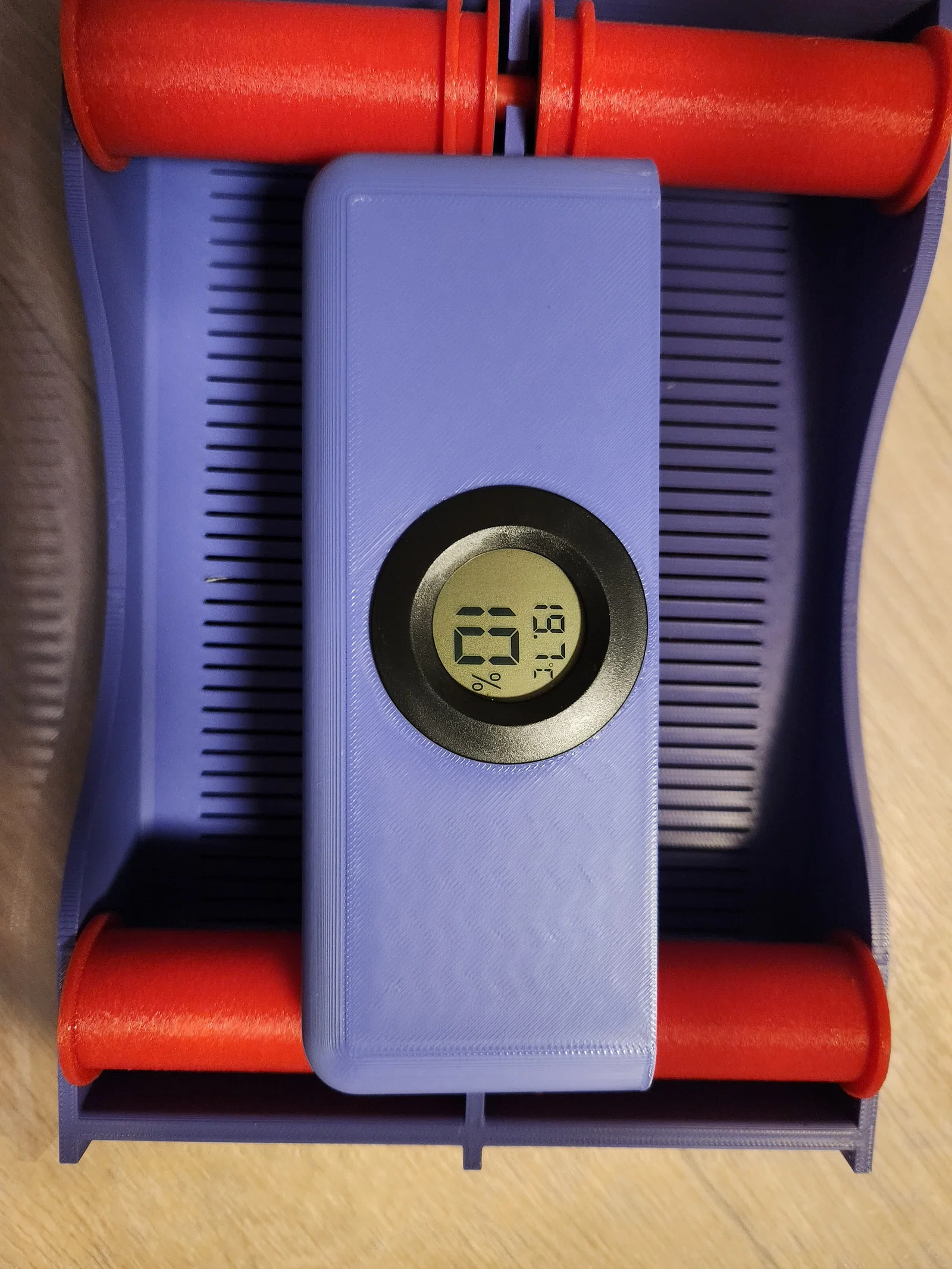

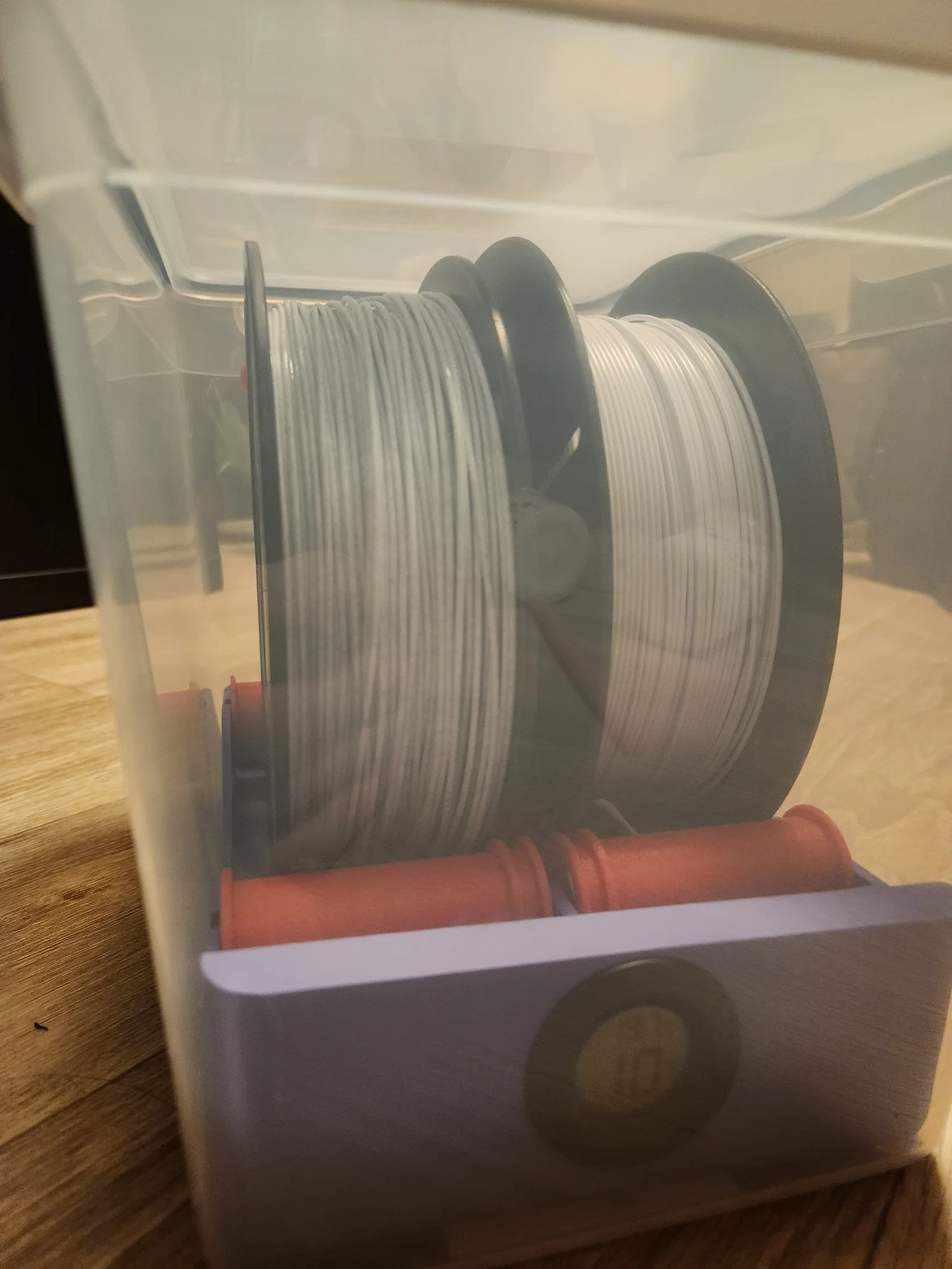

Lỗ trên miếng Front được làm để gắn một loại hygrometer tròn. Mình chỉ có loại mà các ngàm định vị nằm góc 45°, nhưng có lẽ cũng sẽ vừa với loại ngàm thẳng lên xuống.

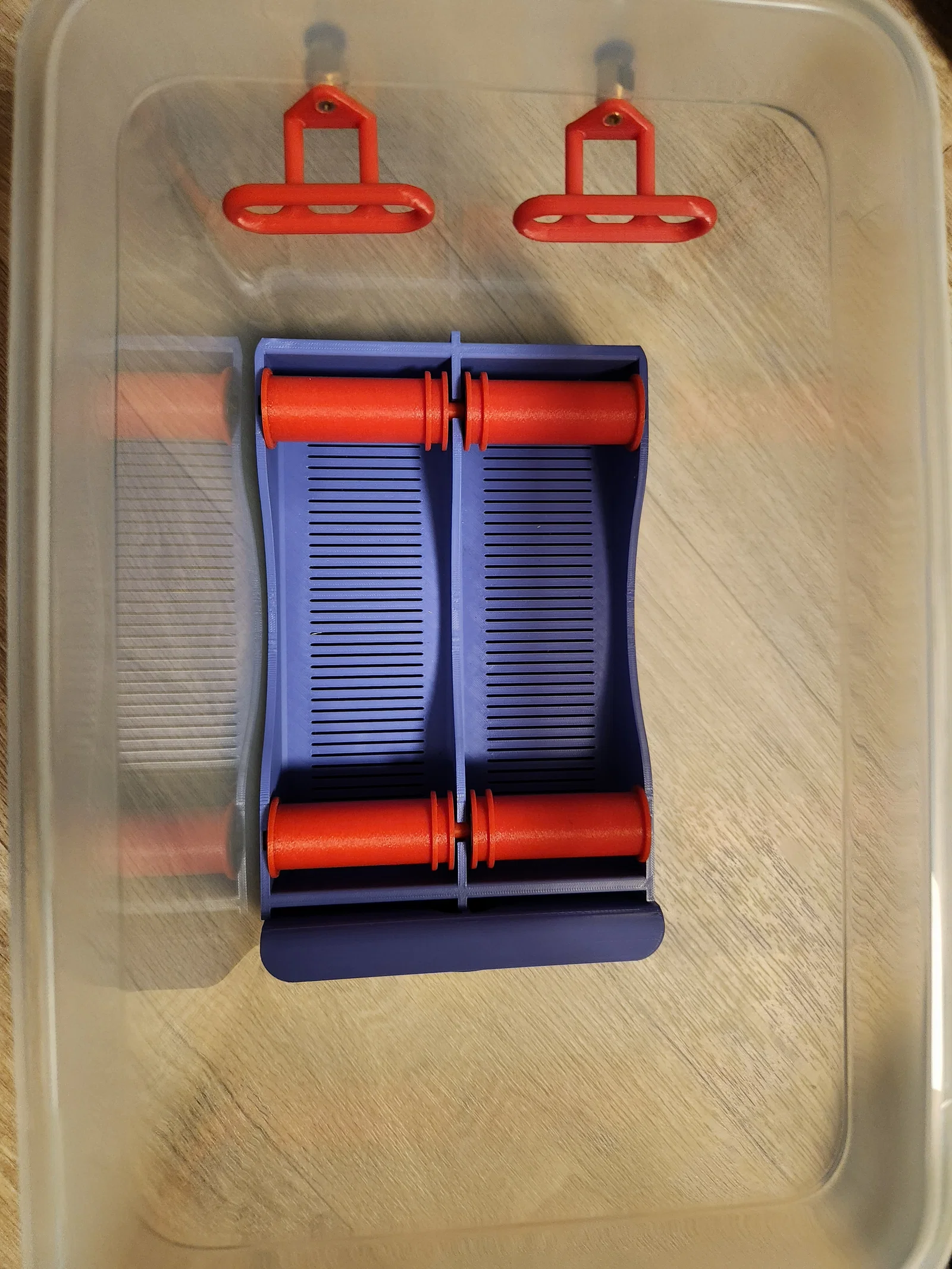

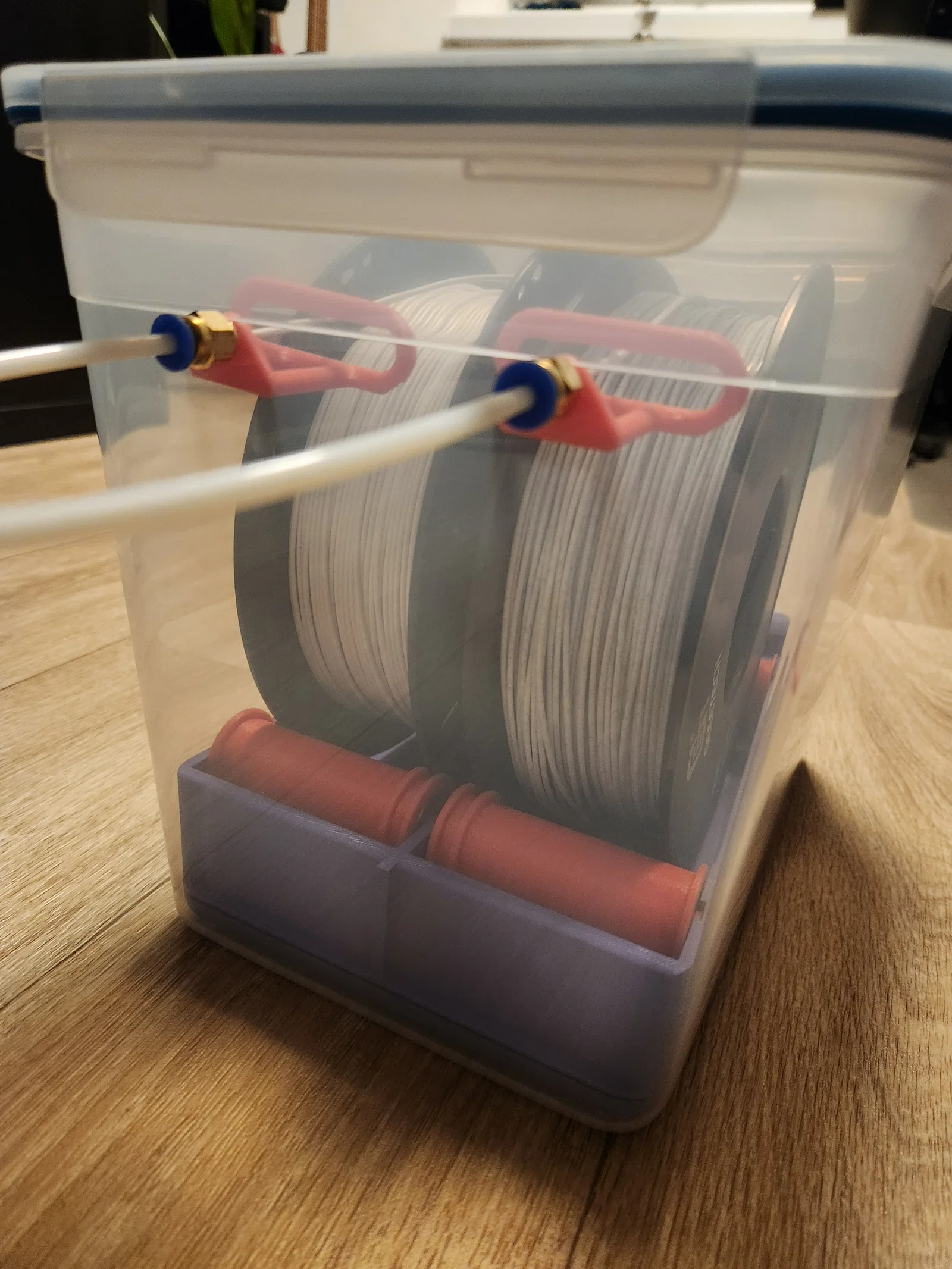

Nếu muốn, bạn có thể gắn miếng FilamentGuide vào mặt trước hoặc mặt sau của hộp để in trực tiếp từ trong hộp. Nếu làm vậy, bạn sẽ cần 2 đầu nối “PC4-M6”. Bạn cũng phải taro ren các lỗ trên miếng FilamentGuide bằng taro M6.
Các con lăn dùng vừa 8 viên bi 608 tiêu chuẩn (bạc đạn ván trượt/giày patin).
Trục (axles) đường kính 8mm và dài 160.67mm, nhưng bạn cũng có thể dùng ty thép Ø8mm rồi cắt theo chiều dài mong muốn.

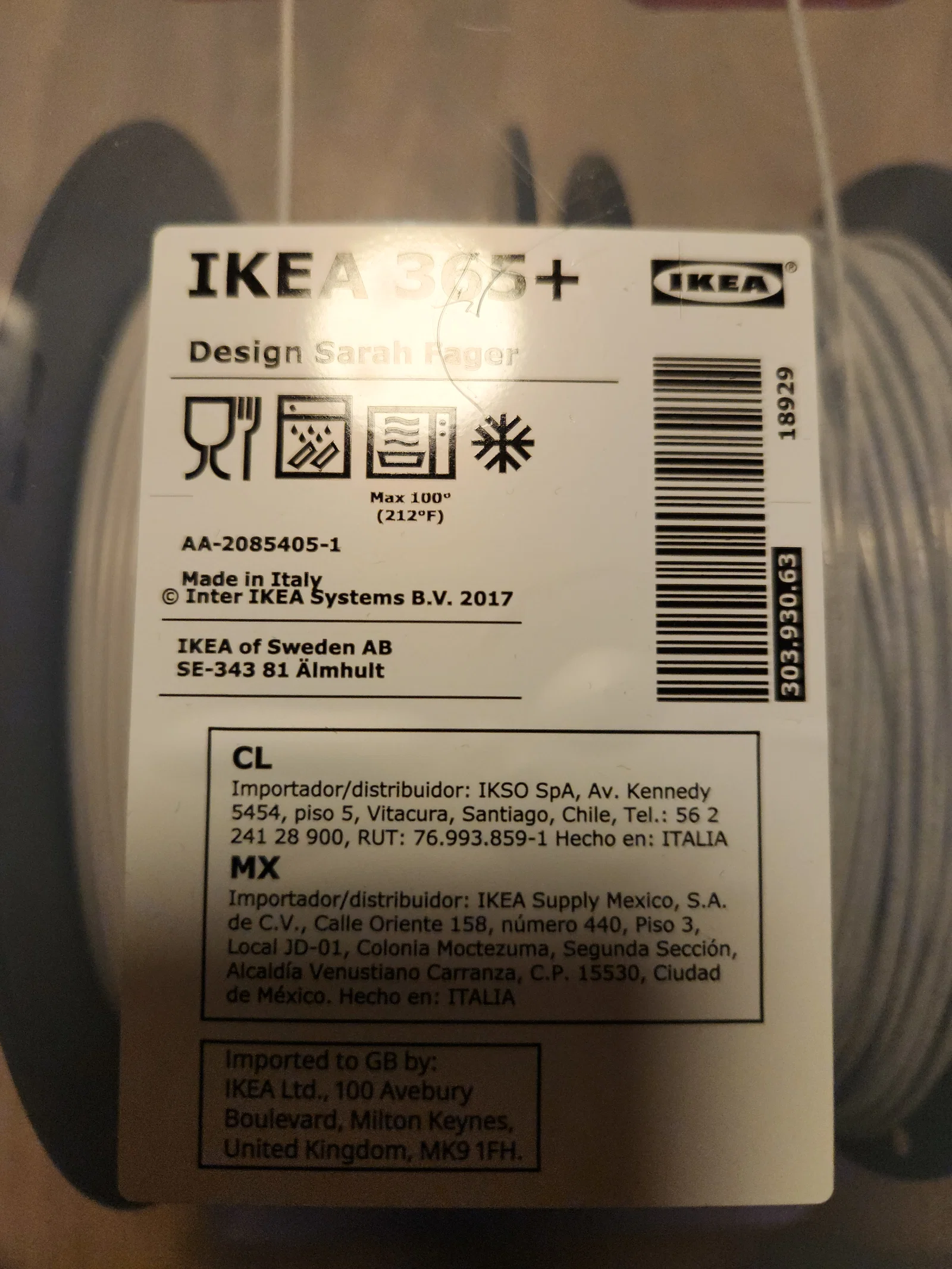

Hộp và nắp bạn cần dùng có trong hình minh họa.
Mình in đa số các chi tiết bằng PLA hoặc PETG, nhưng vật liệu nào cũng ổn.
Mình khuyên dùng 2 hoặc 3 walls và 15% infill cho tất cả chi tiết, trừ phần axles: phần đó mình dùng 4 walls và khoảng 25% infill.
Bạn cũng sẽ cần supports cho một số chi tiết, nhưng chắc không có vấn đề gì.
Mình khuyên in 4 cái Rollers và 2 cái Axles theo hướng dựng đứng.
In FilamentGuide theo đúng hướng mà bạn sẽ lắp lên hộp.
In phần Front nằm ngửa (lưng chạm bàn).
Phần Tray và SpoolHolder thì khá là đơn giản.
Chúc bạn vui với mẫu này và in ấn ngon lành :)
