Parametric Easy-Print D20 – D20 tham số hoá dễ in, không cần support

Cuối cùng cũng có một con D20 mà bạn có thể in ra với chất lượng ổn áp mà không cần support!

Mẫu này là fully parametric và có thể generate/chỉnh sửa bằng OpenSCAD. Các tham số có thể thay đổi gồm:

• Đường kính
• Bo tròn góc/cạnh
• Font
• Độ sâu chữ
• Kích thước font
• Độ đậm (bold)
• Độ mịn (smoothness)
• Thứ tự các số
• Kiểu đánh số (số Ả Rập, số La Mã, chữ nổi Braille, v.v.)

Tất cả đều được ghi chú trong file OpenSCAD. File STL được tạo từ các tham số ban đầu và đang để kích thước đường kính 6" — cứ thoải mái scale theo size bạn muốn.

Về phần chữ: đa số model D20 ngoài kia khắc chữ lõm vuông góc với từng mặt của viên xúc xắc. Tuy nhiên cách này tạo ra các overhang không được đỡ (unsupported overhang), khiến việc in không support trở nên khó và/hoặc gần như không thể. Nhiều phần mềm CAD mã nguồn mở không có khả năng bevel chữ nếu không phải tinh chỉnh thủ công khá nhiều ở phần edge bevel insetting. Model này “lách” vấn đề đó bằng cách dùng các bước inset/outset tăng dần theo từng bậc, giúp chữ dễ in hơn rất nhiều bằng cách mô phỏng bevel đúng nghĩa. Và vì mọi thứ được làm hoàn toàn parametric bằng OpenSCAD, bạn có thể đổi font, kiểu đánh số (Roman numerals, v.v.) hoặc các tham số khác mà không làm hỏng khoảng cách bevel cạnh và không phải bevel lại thủ công.

Mẫu này được làm sau khi mình nhận một yêu cầu về con D20 size “đồ chơi” 6". Sau khi coi qua mấy mẫu D20 khác và nhận ra in không support sẽ khó cỡ nào, thì đây gần như là kết luận tất yếu. Mong thông cảm chất lượng code — mình làm gấp trong vài tiếng.

Update April-May 2017 (updated links Feb 2024):
Theo yêu cầu, mình đang làm thêm các loại xúc xắc khác. Mình sẽ đăng link ở đây khi hoàn thành:

• Parametric Easy-Print D6
• Parametric Easy-Print D8

Materials:

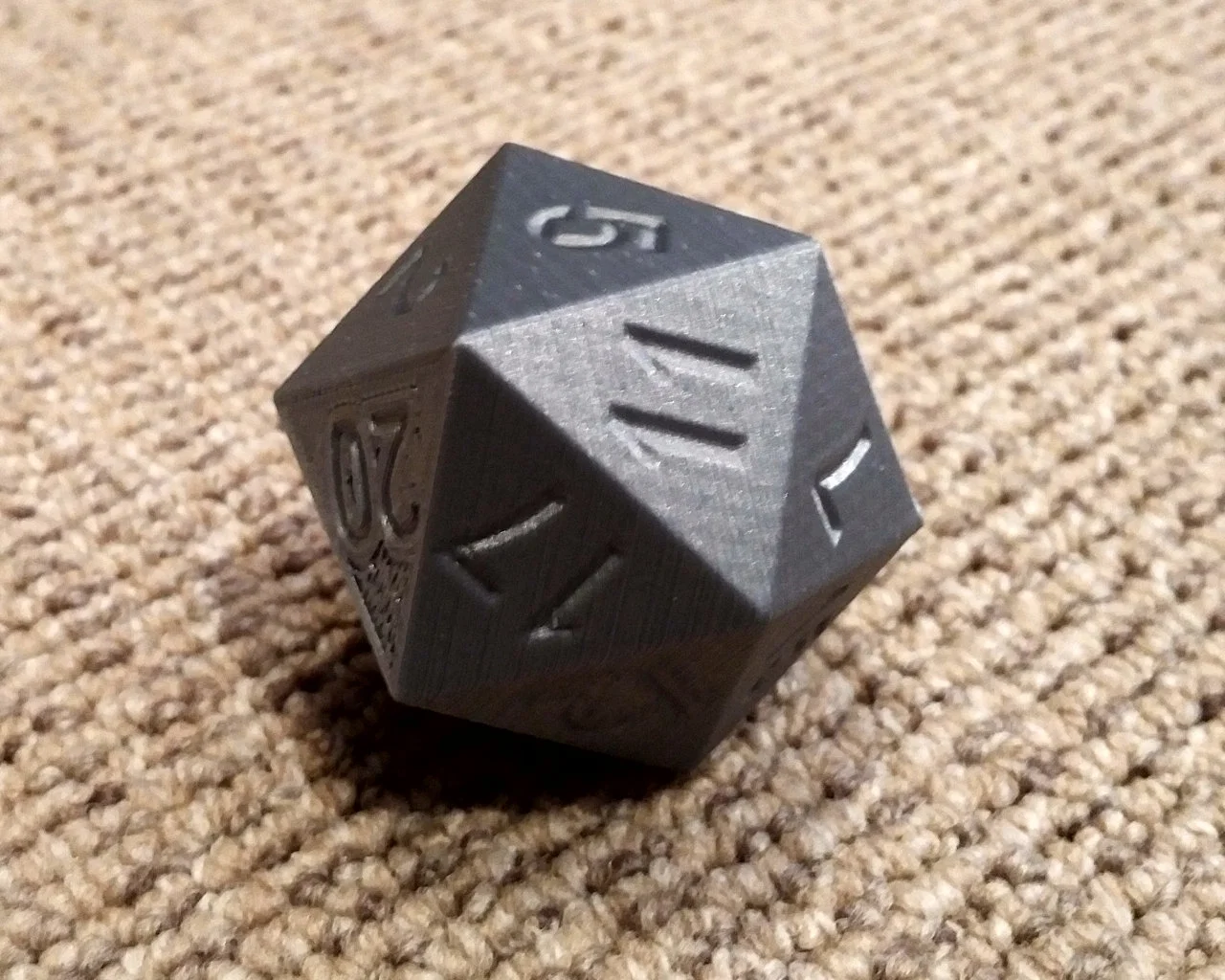

Con xúc xắc trong hình chính được in bằng Hatchbox silver PLA. Layer height khuyến nghị là 0.1mm hoặc thấp hơn — các overhang dốc ở những mặt phía dưới hưởng lợi rõ rệt khi dùng lớp mỏng. Ngoài ra, mình rất khuyên bạn dùng Prusa Slic3r cho mẫu này. Có hai lý do:

1. Tuỳ chọn "Ensure vertical shell thickness" giúp rất nhiều với các bề mặt nghiêng.

2. Infill kiểu Cubic có vẻ cân bằng rất tốt và làm phần này cứng chắc đáng nể.

Ngoài ra, để viên xúc xắc “công bằng”, nhớ đảm bảo độ dày bề mặt trên và dưới là như nhau. Nói cách khác, hãy để setting top layers và bottom layers bằng nhau, trừ khi bạn dùng first layer dày hơn, thì phần chênh độ dày đó cần được trừ ra khỏi bottom layers.

Ngược lại, bạn cũng có thể “nhồi” cho viên này dễ ra 20 hoặc 1 bằng cách tăng số lớp solid ở phía trên hoặc phía dưới, nên việc làm cho nó công bằng sẽ cần chút cẩn thận. Nếu bạn định làm vậy thì ít nhất cũng nên chơi cho đàng hoàng với bạn cùng bàn. Một số DM/GM thậm chí có thể cho nhân vật của bạn “lươn” được nếu đó là kiểu nhân vật hên, nhưng ít nhất thì cũng nên nói rõ.

Originally posted here: https://www.youmagine.com/designs/parametric-easy-print-d20
