Jig cắt rãnh làm rocket model cho ống BT-80 Estes/LOC 3–4 inch

Nếu bạn muốn thể hiện chút ủng hộ cho mẫu này và khích lệ mình làm thêm, bạn có thể tip qua PayPal tại https://www.paypal.com/paypalme/Arogen67. Cảm ơn.

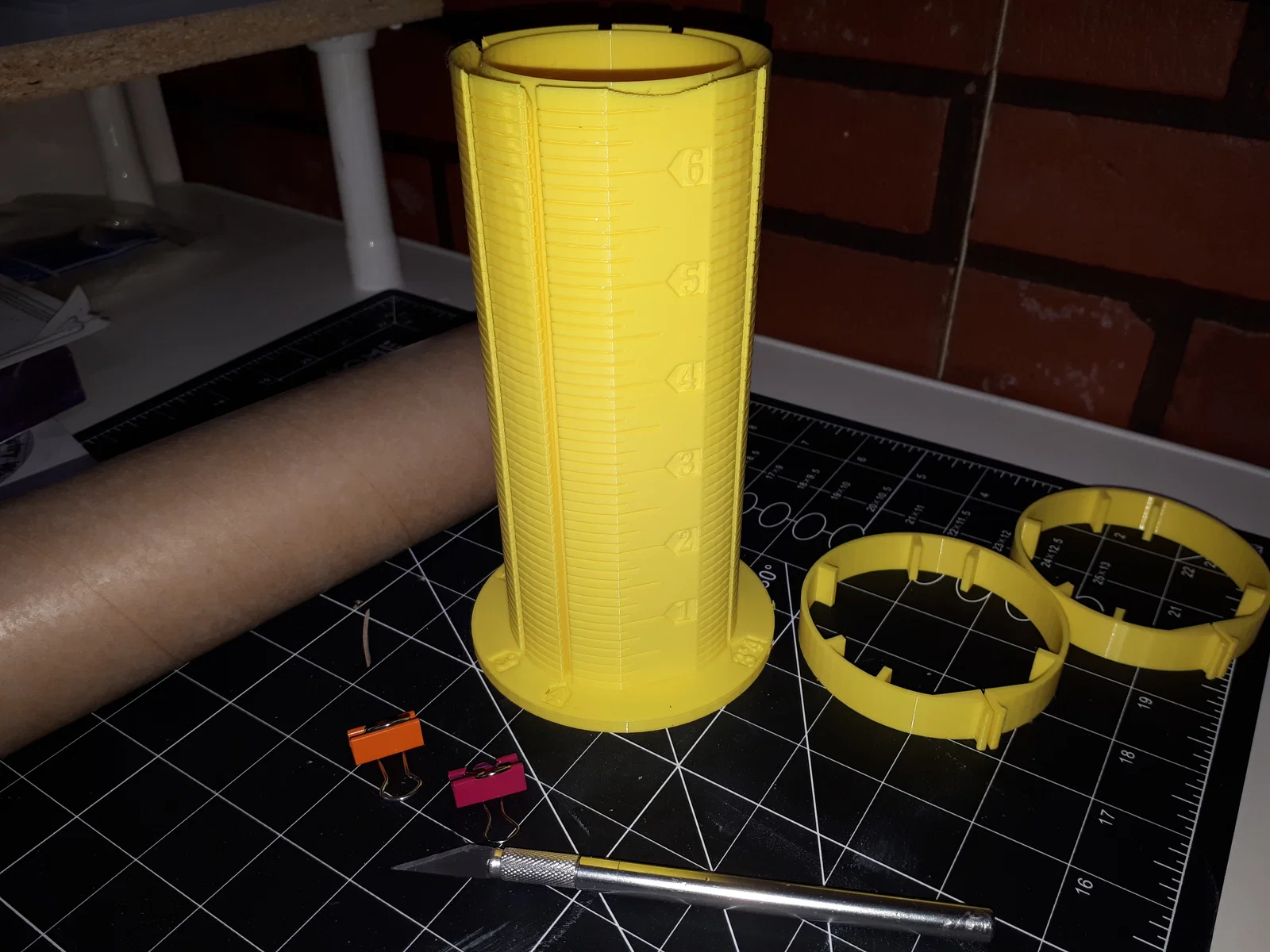

Jig này sẽ giúp bạn dễ dàng cắt 3 hoặc 4 rãnh rộng 1/8 inch trên ống BT-80, Estes Pro Series 3 và 4, và ống LOC 3 và 4 inch để làm through-the-wall (TTW) fins. Nếu cần rãnh rộng hơn, bạn có thể cắt thêm một rãnh thứ hai sát cạnh rãnh đầu để nới rộng bề ngang. Tương tự, bạn cũng có thể dùng lặp lại nếu cần 6 hoặc 8 rãnh.

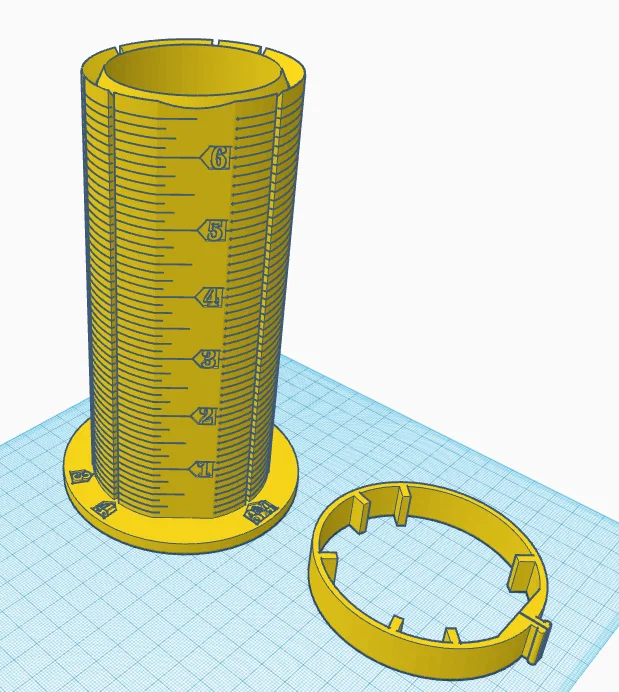

Các vạch đánh dấu chạy vòng quanh ống thể hiện từng bước 1/8 inch và có bề rộng 0.4mm, nên hãy in phần “tower” với layer height 0.20 để ra kết quả tốt nhất. Thường không cần supports. Mình khuyên dùng vật liệu như PLA+ hoặc loại mạnh hơn.

Cách dùng jig như sau:

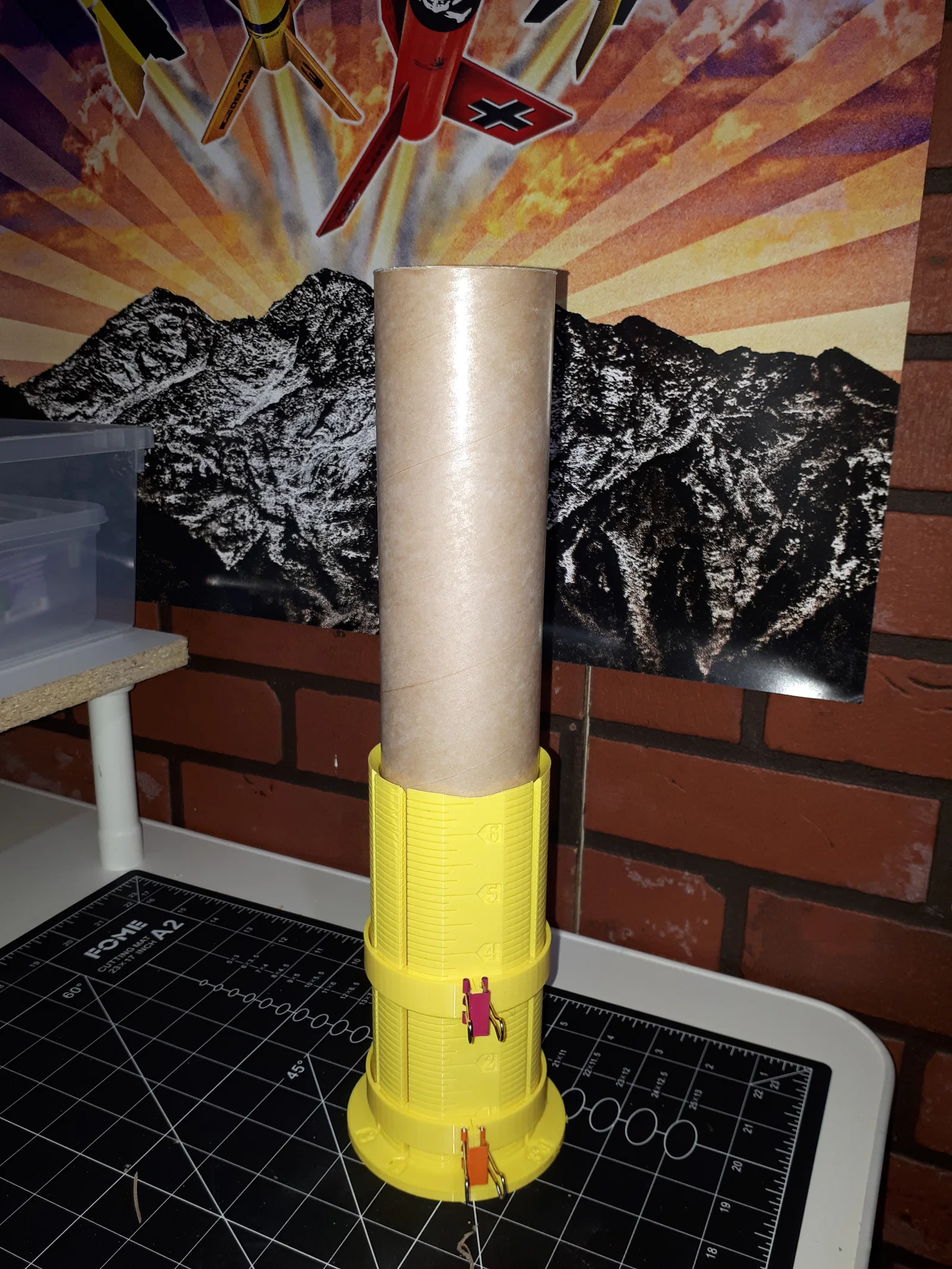

• Lắp ống vào trong phần tower
• Dùng băng keo giấy (painter's tape) dán ở phía trên để giữ ống khỏi xoay
• Luồn các vòng (rings) qua tower và canh vị trí để đánh dấu điểm trên và dưới của rãnh bằng thước và các vạch đo tích hợp (Lưu ý: nếu lắp vòng bị ngược thì sẽ không luồn qua tower được)

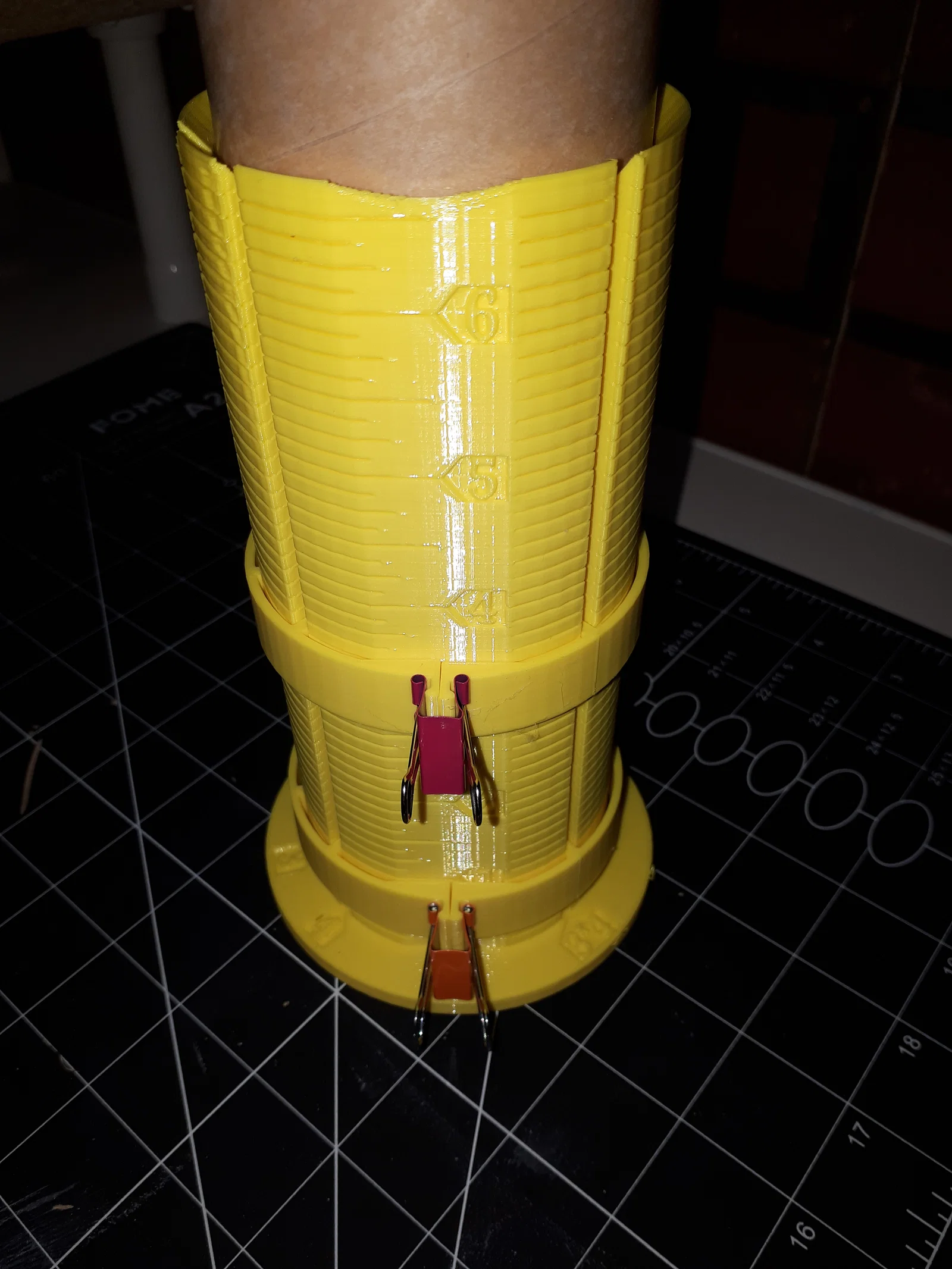

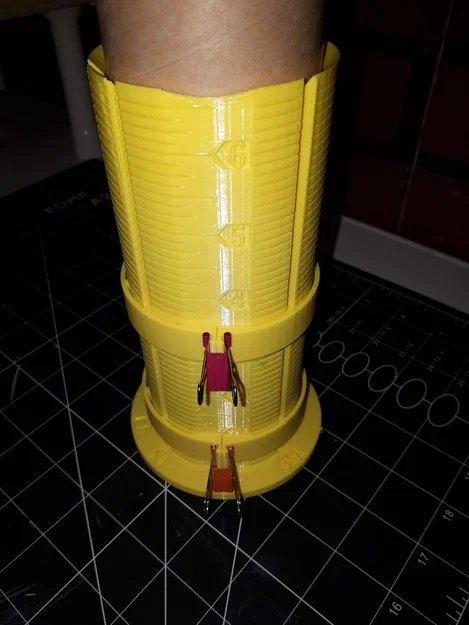

• Dùng kẹp bướm (binder clip) kẹp lên các tab trên vòng để giữ vòng khép lại và cố định vị trí

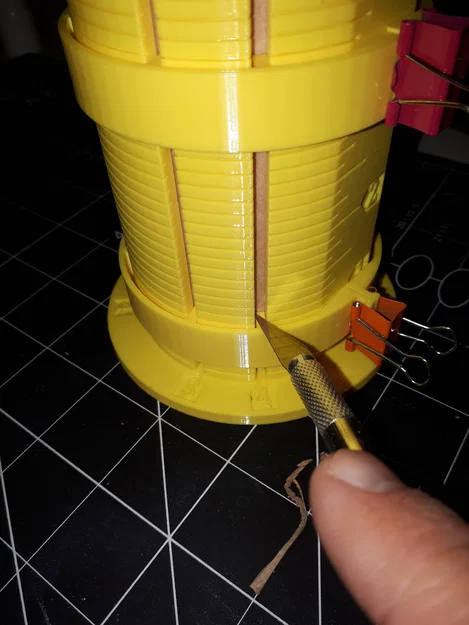

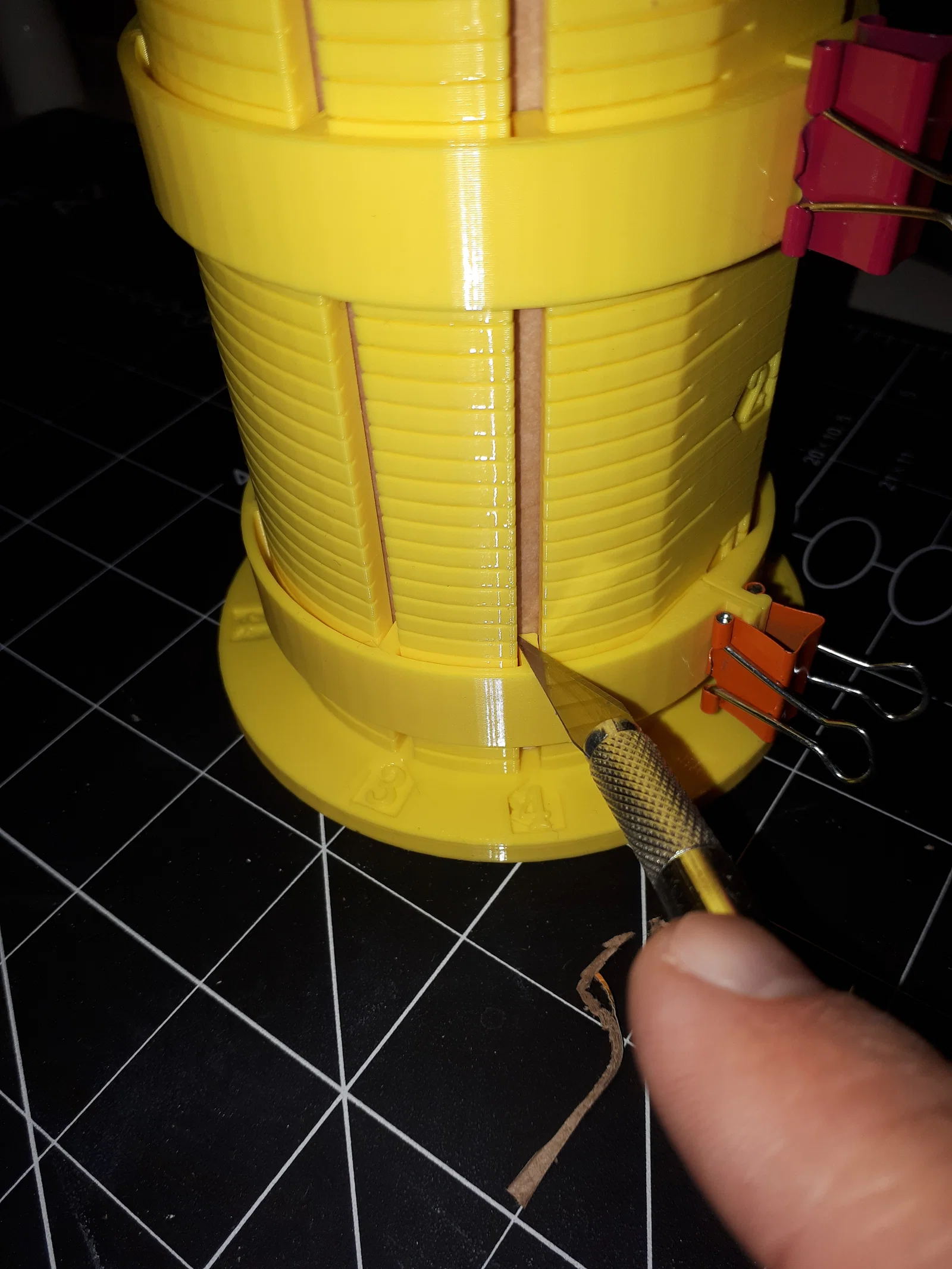

• Dùng dao thật bén để rọc các rãnh bạn muốn. Khuyến nghị rọc nhiều lượt với lực nhẹ. Các vạch trên đế của tower cho biết vị trí rãnh cho bố cục 3 rãnh hoặc 4 rãnh.

Ống Estes Pro Series 4 và ống LOC 4 inch khá tương đồng, nên cùng một jig này chắc sẽ dùng được cho cả hai. Nếu cần chỉnh gì thêm thì cho mình biết với.
