Khay Xếp Chồng Tùy Biến (Customizable Stacking Trays)

Đoạn code OpenSCAD này tạo ra các khay có thể xếp chồng với mọi kích thước rộng/dài, và các ngăn chia đều nhau theo hàng và cột. Bạn có thể tùy biến hầu hết các kích thước.

Điểm mấu chốt của mẫu là một giá trị “lean” được tính từ chiều cao và độ dày của thành ngoài, cộng thêm một hệ số để dễ xếp chồng, và một “lip” (gờ) trên thành ngoài để bám/giữ vào đáy của khay ở phía trên.

Các mẫu đi kèm được làm cho một số mục đích khá cụ thể:

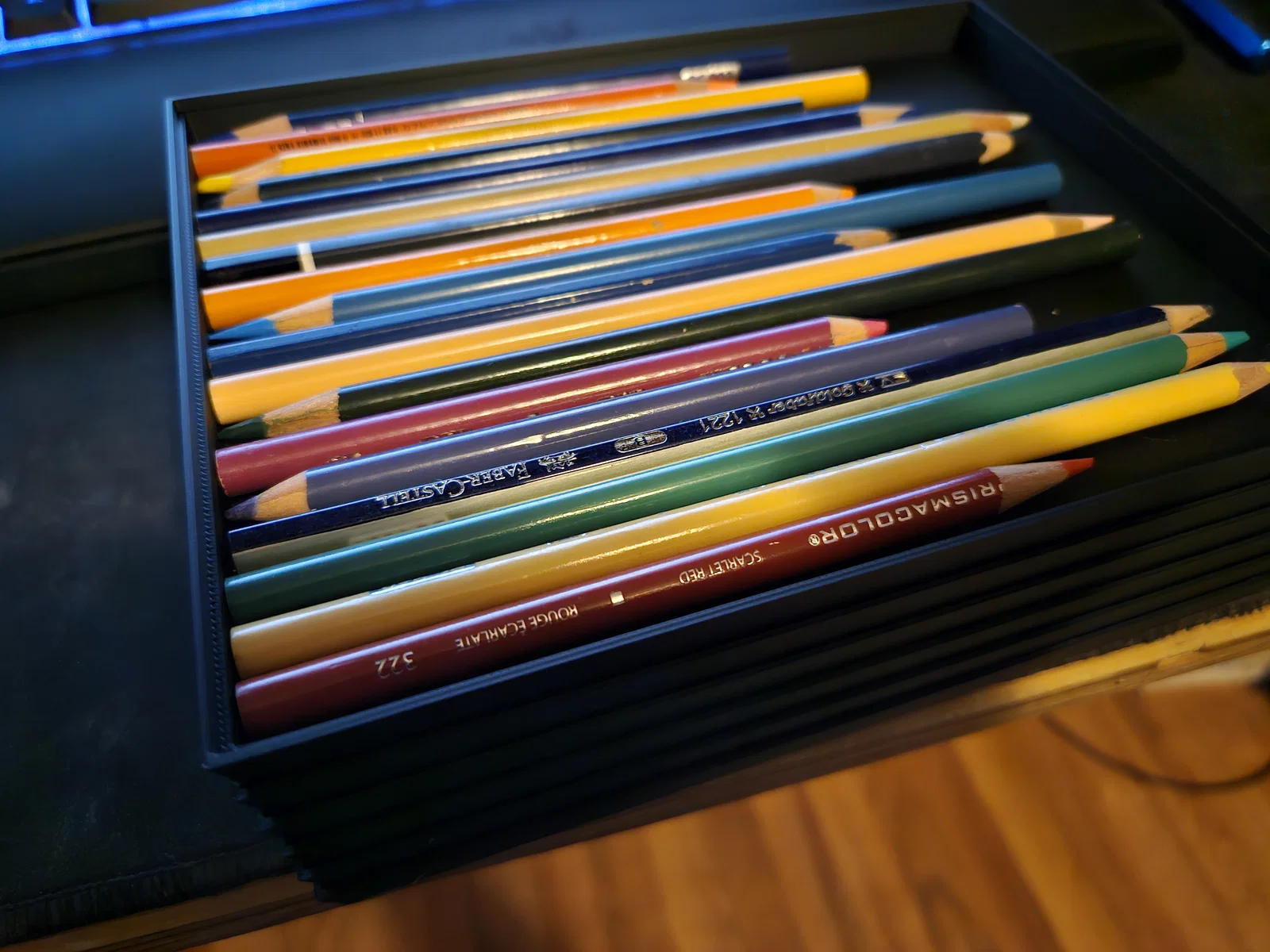

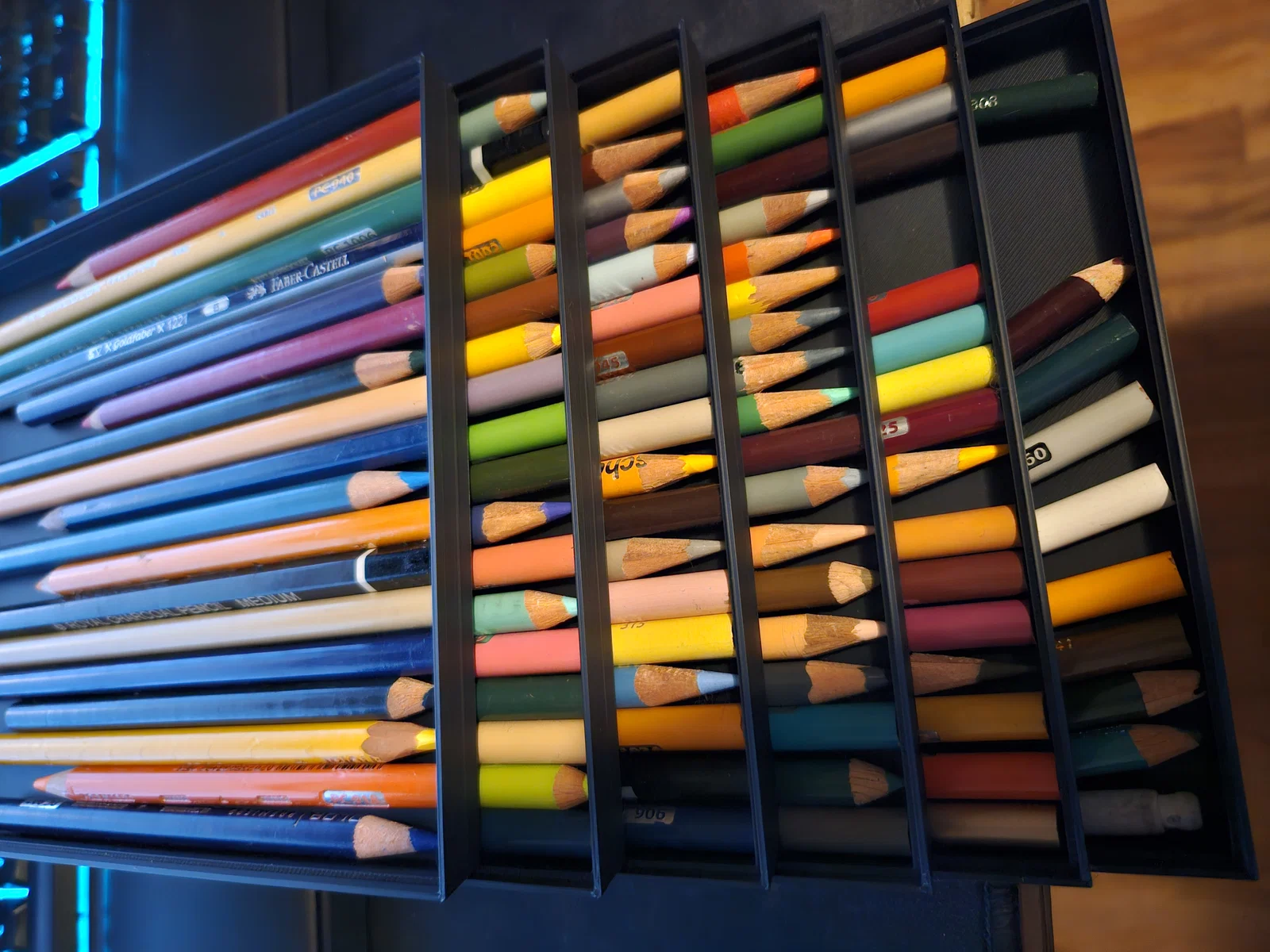

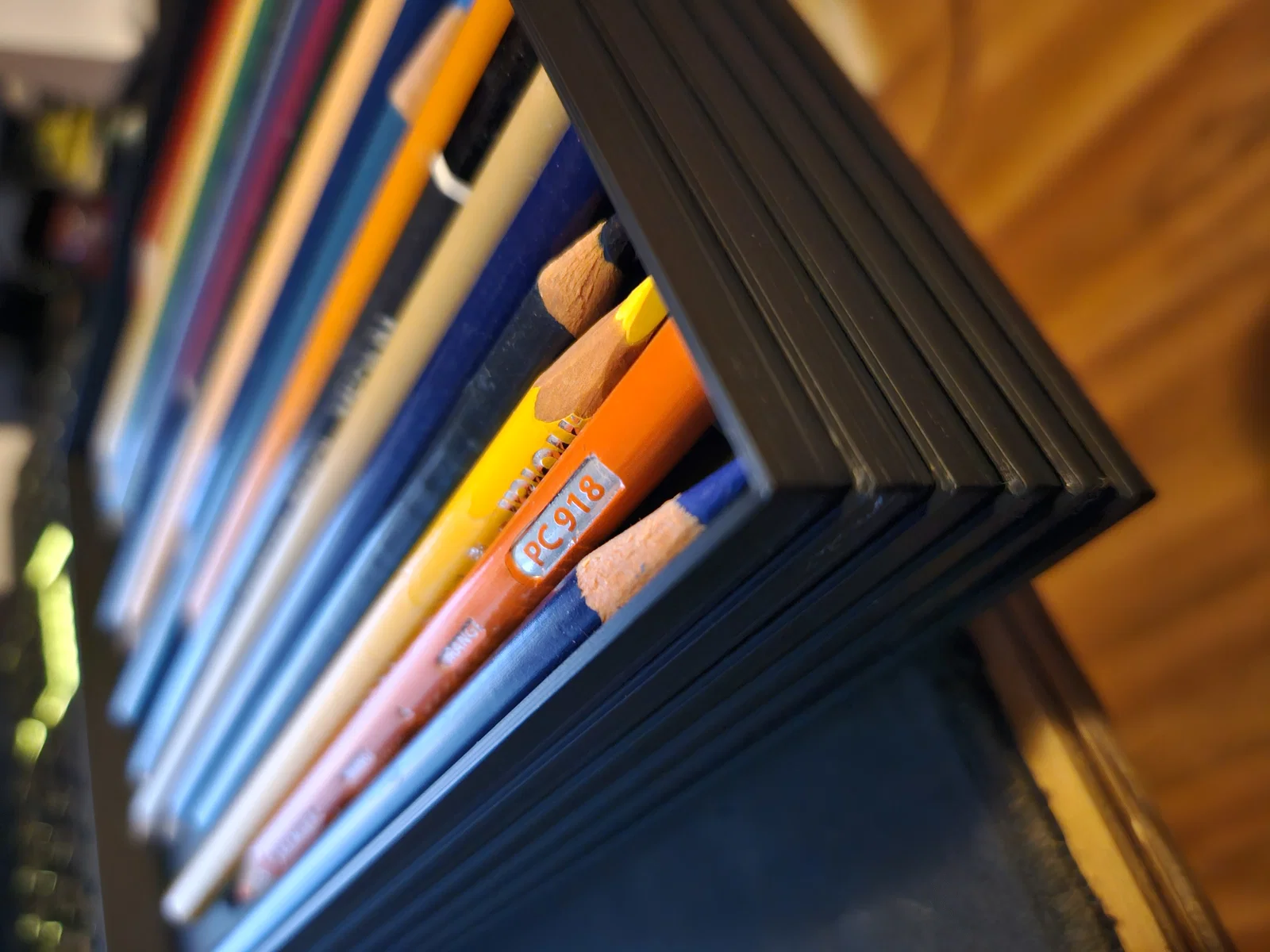

Khay bút chì có kích thước (xấp xỉ) bằng một nửa chiều rộng và chiều dài của một ngăn kéo Ikea, và độ sâu đúng để đựng bút chì, bút chì màu, và bút chì màu nước. Khay bút Prismacolor marker và khay bút dry erase marker có cùng chiều dài/rộng như khay bút chì (có thể xếp chồng với nhau theo bất kỳ thứ tự nào), nhưng độ sâu là 16mm cho khay Prismacolor, và 19mm cho bút dry erase.

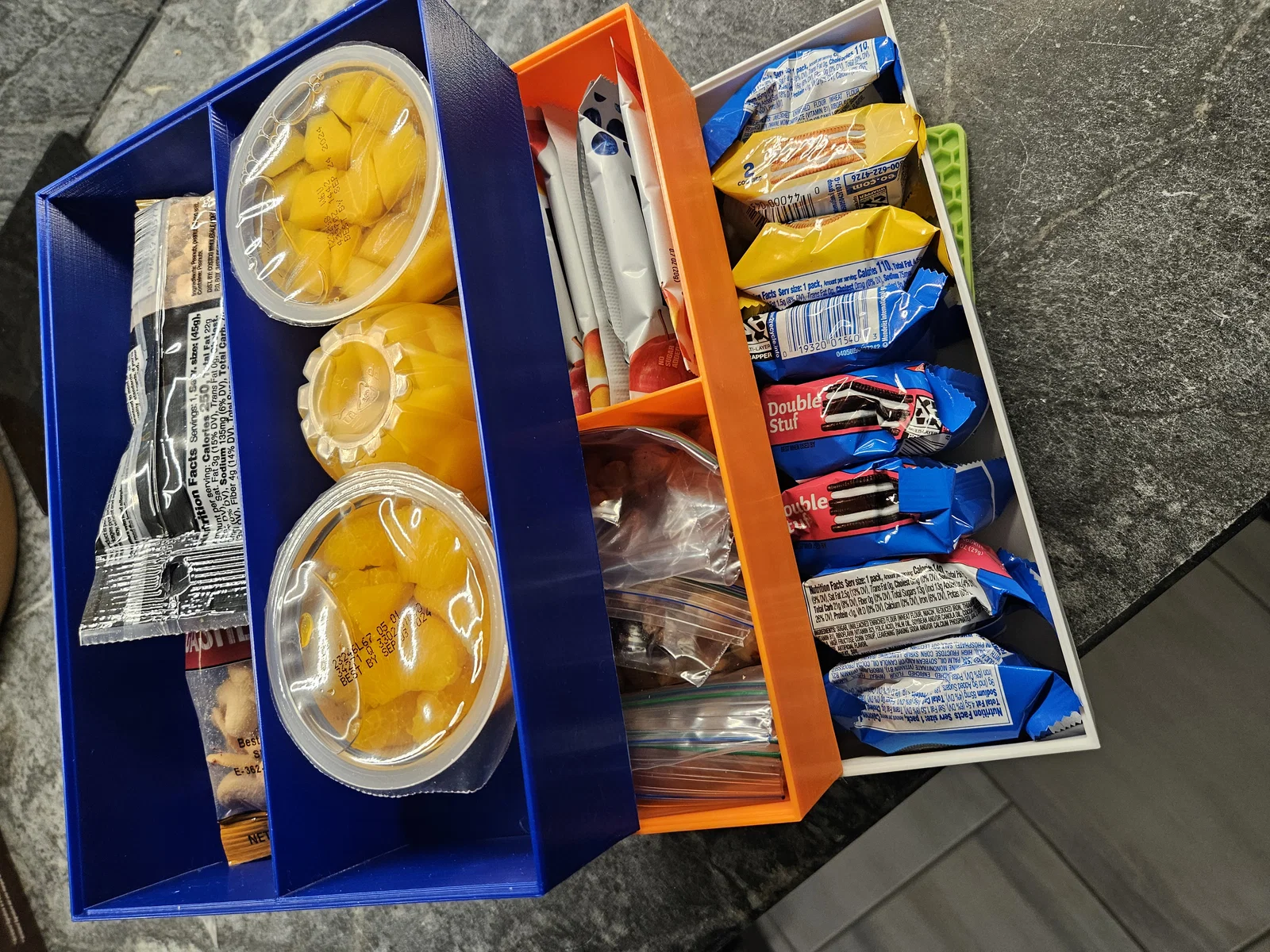

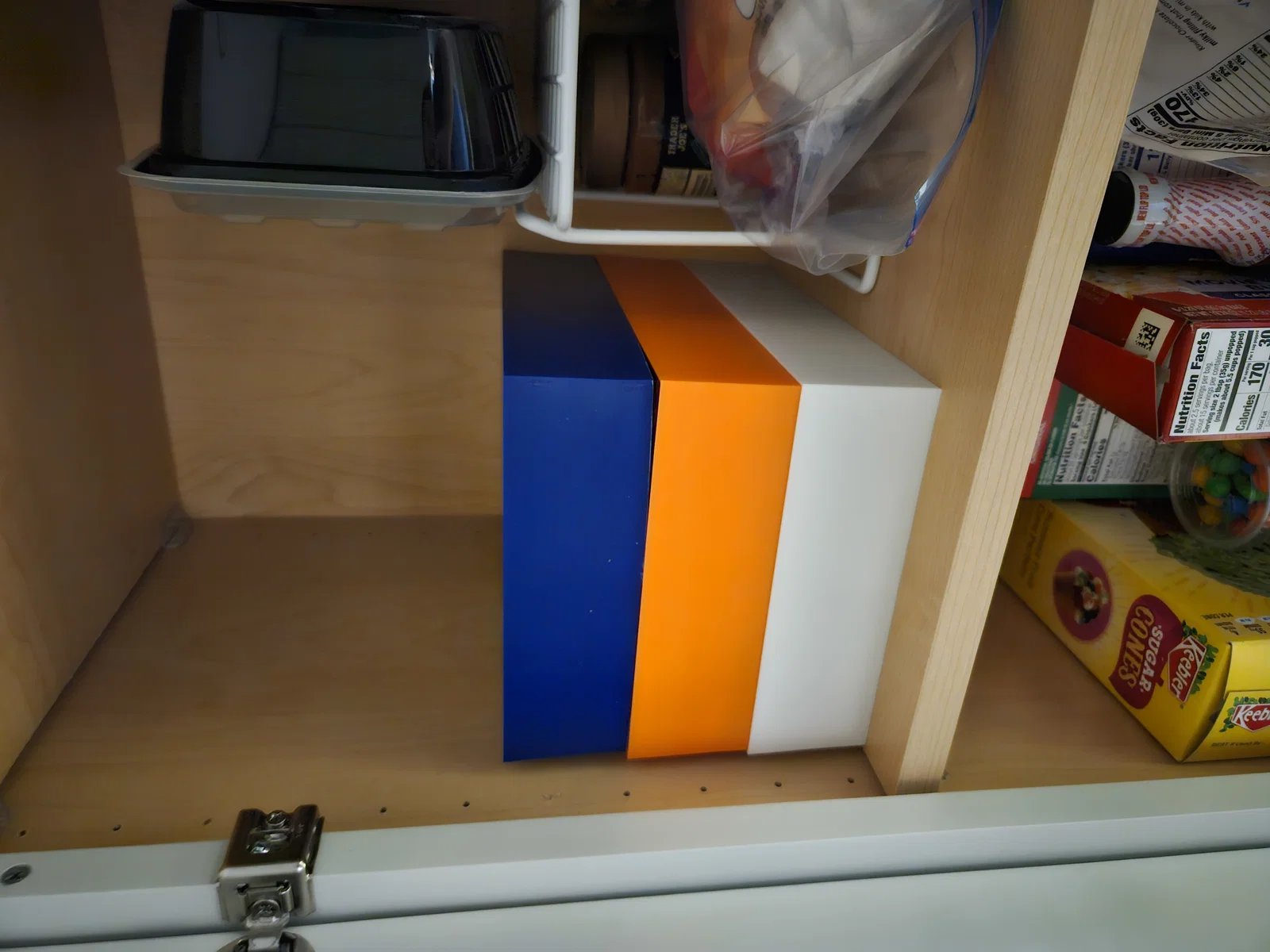

Các khay snack organizer được thiết kế để vừa trong tủ, và đựng nhiều loại đồ ăn vặt khác nhau: hũ trái cây, bịch đậu phộng, thanh granola, v.v. Kích thước mình in bị giới hạn bởi kích thước máy in. Nếu máy bạn đủ khả năng, hãy làm khay có độ sâu bằng toàn bộ chiều sâu của tủ.

Ghi chú khi in:

Không cần supports.

Nếu bị vấn đề bám bàn in thì nó sẽ thể hiện rõ trên bản in (khay snack màu xanh trong hình của mình bị dính lỗi này). Dùng brim có thể giúp khắc phục, kèm theo các mẹo thường gặp (vệ sinh print bed, dùng lớp keo/adhesive, tăng nhiệt độ bed, chọn filament phù hợp, v.v.).

Tùy biến:

Thành quá dày hoặc khay quá nông sẽ làm giá trị lean tăng rất cao, và cuối cùng tạo ra một cái khay không còn hữu dụng lắm. Hãy chọn độ dày đáy (floor thickness) chủ yếu dựa trên trọng lượng đồ bạn sẽ để trong khay. Chọn độ dày thành (wall thickness) chủ yếu dựa trên tổng trọng lượng của tất cả các khay bạn dự tính sẽ xếp lên phía trên.

Những khay rất lớn nhưng thành mỏng sẽ dễ bị oằn/cong. Tăng độ dày thành và thêm vách chia ngăn bên trong có thể giúp. Các khay snack mình in bằng PLA vẫn ổn khi mỗi khay chứa cỡ vài pound.

Trừ khi khác biệt quá cực đoan, các khay khác nhau nhưng có cùng wall thickness và cùng kích thước dài/rộng bên trong (internal length/width) vẫn có thể xếp chồng với nhau ở hầu hết các mức chiều cao. Vì giá trị lean không phụ thuộc vào kích thước hộp, bạn có thể in thử một hộp 20 x 20 với từng mức chiều cao, giữ các thiết lập khác theo ý bạn, như một cách test fit tiết kiệm. Tăng extra_space_for_easy_stacking và tăng cả hai độ dày thành (wall thicknesses) thêm một chút sẽ giúp nếu khi xếp các khay khác chiều cao mà bị quá khít.

Nếu bạn cần hỗ trợ cụ thể gì, cứ nhắn mình nhé.
