Torch shield Crossfire Hypertherm + ngàm laser X/Y (Langmuir Systems)

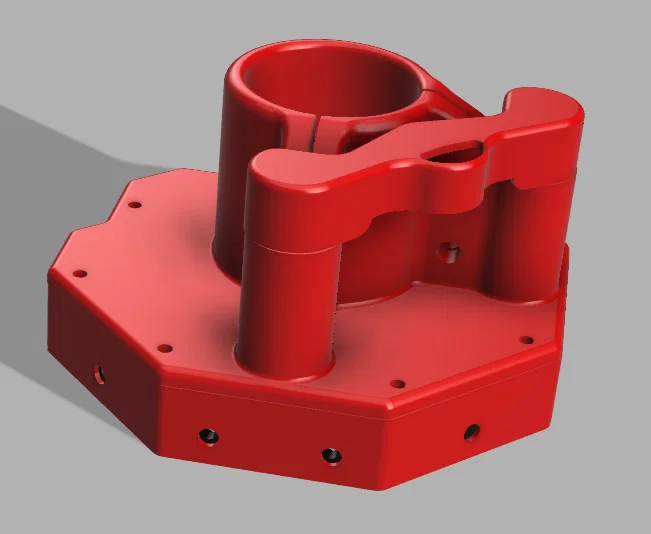

Đây là một torch shield in 3D cho máy cắt plasma CNC Langmuir Systems Crossfire dùng Hypertherm machine torch. Nó có kèm ngàm giữ 2 line laser giá rẻ để hỗ trợ canh vị trí phôi dưới torch. Laser không chỉ hữu ích lúc canh ban đầu mà còn rất tiện khi chạy ở “dry run mode” để chắc chắn chi tiết nằm gọn trong tấm vật liệu.

Bạn sẽ cần một miếng cao su để làm “skirt” (váy) lắp vừa với shield. Tốt nhất là dùng tấm cao su chịu nhiệt cao, độ cứng (durometer) cao, nhưng cắt từ ruột xe (inner tube) thì rẻ và cũng dùng ổn.

Mình đã in các phần này bằng PETG và ASA, và PETG chạy ngon. Phần này không bị nóng lên trong quá trình cắt plasma.

Line laser bán rất phổ biến.

https://www.amazon.com/gp/product/B083SJD418/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Bạn sẽ cần:

Nguồn 5V DC cho laser – có thể lấy từ một cục sạc cũ

Ốc M5x12, long đền (washers), và ê-cu lục giác (hex nuts) để kẹp vào torch và kẹp laser (4 con ốc và ê-cu)

Ốc M4x8, long đền, và ê-cu lục giác để bắt phần cao su skirt (12 con ốc và ê-cu)

Ốc M3x8, long đền với ê-cu vuông (SQUARE nuts) để bắt vòng (ring) vào thân chính (main body) (8 con ốc và ê-cu vuông)

Dải cao su như đã nói ở trên

Mình có làm một video về dự án này, bạn xem bên dưới nha.
