KlackEnder Probe - Đầu đo tự động giá rẻ cho Ender 3

KlackEnder Probe Rev2.1

KlackEnder Probe - Đơn giản, nhanh chóng và giá rẻ!

Đây là gì?

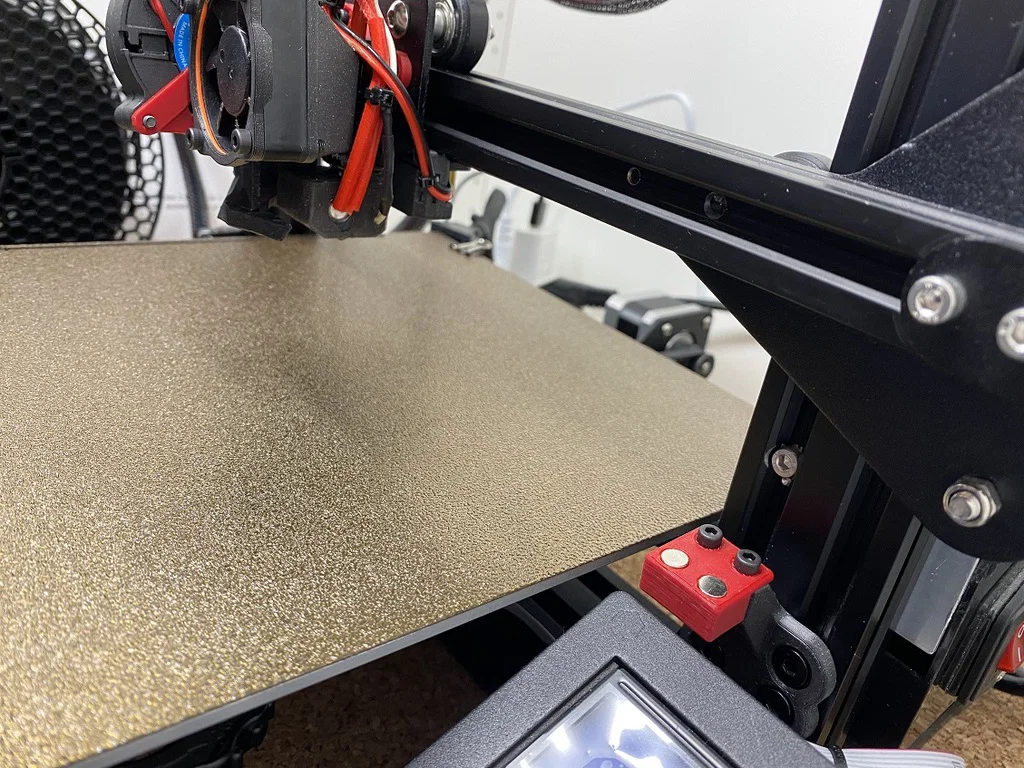

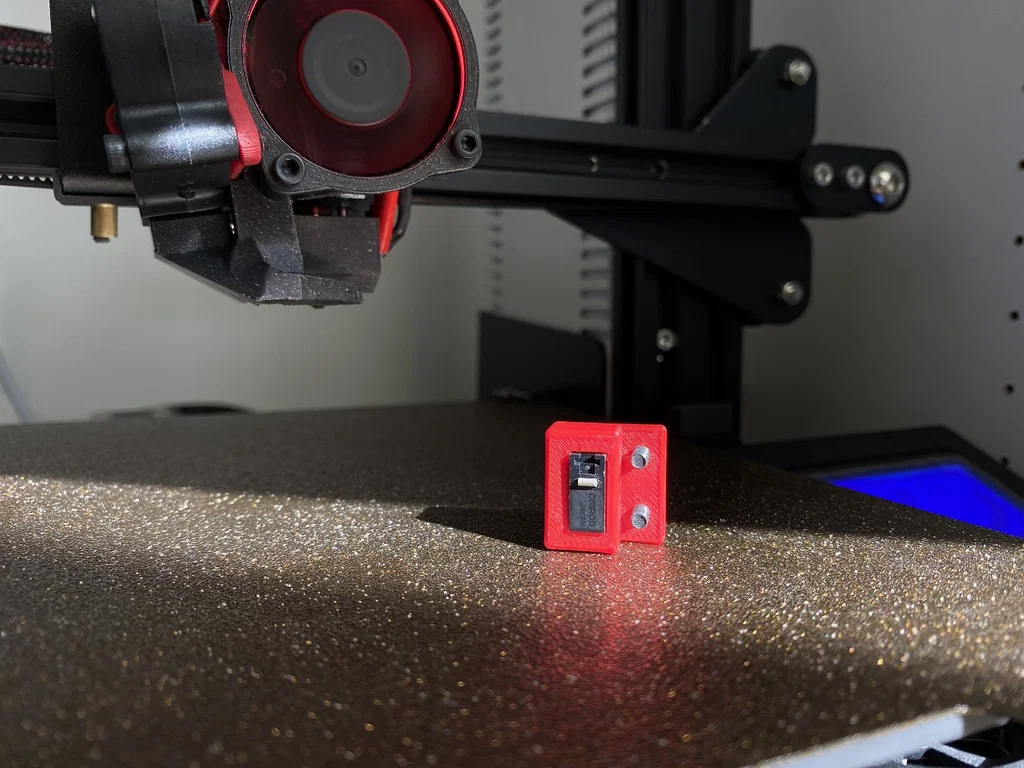

Đây là phiên bản tùy biến của đầu đo Klicky/Quickdraw dành cho Ender 3 và các máy in Creality tương tự. Đầu đo này tương thích với tất cả các máy in sử dụng plate X của Ender 3, với chi phí dưới 10€, trong đó công tắc (switch) là bộ phận đắt nhất. Đầu đo tương thích với cả Marlin và Klipper. Cả hai firmware đều hỗ trợ lệnh G29, việc tự động tháo/lắp đầu đo sẽ do máy in thực hiện, cực kỳ tiện lợi! Cả hai hệ điều hành này đều thêm menu KlackEnder vào màn hình để bạn có thể điều khiển việc gắn hoặc tháo đầu đo. Bed-Mesh có thể được tạo qua menu tùy chỉnh, cài đặt mặc định của firmware hoặc qua lệnh G29.

Nó có tương thích với máy in của tôi không?

Miễn là máy in của bạn sử dụng plate trục X giống với Ender 3: **CÓ!** _Bạn có thể cần tùy chỉnh một chút các linh kiện nếu không dùng Ender 3 hoặc plate X zin. Hãy xem mục Basic-Check để kiểm tra các thông số cơ bản. Nếu gặp khó khăn với file CAD, đừng ngần ngại liên hệ với mình qua Discord nhé ;)_

Tại sao nên lắp cái này?

Giống như các bản mod khác của mình, tiêu chí đặt ra là tỷ lệ hiệu năng/giá thành tốt nhất. KlackEnder rất rẻ và dễ lắp đặt. Không cần chi 40-50€ cho một loại probe bị ảnh hưởng bởi nhiệt, tốn thời gian mesh và đau đầu khi đấu dây. Với Klack thì chỉ cần: In - lắp ráp - gắn lên - bắt đầu in, xong! Đặc biệt với Klipper, việc thiết lập cực dễ, chỉ cần dùng các macro đã tạo sẵn của mình, copy và dán, khởi động lại là sẵn sàng cho bản in tiếp theo.

Tổng quan nhanh:

• Tương thích với Marlin và Klipper. Thiết lập dễ dàng - có sẵn hướng dẫn thay đổi firmware.
• Tự động tháo và lắp đầu đo 100%.
• Thiết kế tham số (parametric) 100% mã nguồn mở! Với file CAD và hướng dẫn kèm theo, việc tùy chỉnh linh kiện theo nhu cầu rất dễ dàng, ngay cả khi chưa từng dùng CAD bao giờ!
• Menu tùy chỉnh để điều khiển đầu đo (không áp dụng cho Ender 3 V2 với giao diện Jyers).
• Cách rẻ nhất để đo đạc nhanh và chính xác (độ sai số 1-2 microsteps, khoảng 0.000-0.005mm với 16 microsteps).
• Dễ lắp đặt, không cần hàn, không đấu dây phức tạp.
• Hoạt động với mọi bề mặt in, không bị ảnh hưởng bởi nhiệt, không cần làm nóng bề mặt trước.

Nếu có bất kỳ câu hỏi nào, hãy tham gia vào Máy chủ Discord.

Thiết kế CAD tham số

Mình luôn cố gắng hỗ trợ nhiều cấu hình máy nhất có thể để bạn không phải đau đầu với CAD. Với thiết kế này, mình còn tiến xa hơn: không chỉ hỗ trợ nhiều cấu hình, mà file CAD còn rất dễ chỉnh sửa cho bất kỳ ai, ngay cả khi bạn chưa từng làm việc với CAD trước đây!

Làm sao vậy? Thiết kế tham số!

Thiết kế tham số nghĩa là mọi thứ dựa trên các biến số mà bạn có thể dễ dàng thay đổi. Thiết kế sẽ tự động cập nhật theo các thay đổi đó. Nghe có vẻ phức tạp, nhưng tin mình đi, với hướng dẫn chi tiết mình cung cấp, mọi thứ cực kỳ đơn giản! Xem thêm tại website của mình.

STL + Danh sách vật tư + Hướng dẫn

Giống như bản Belt-Mod, bạn có thể tìm thấy toàn bộ phần cứng cần thiết, file STL và hướng dẫn trên website của mình:

Bấm vào hình ảnh:

Hướng dẫn đấu dây

Vì công tắc không phân biệt cực tính, bạn đấu dây vào hai chân được đánh dấu thế nào cũng được. Trong phần tiếp theo về thay đổi firmware, bạn sẽ biết cần gắn vào chân nào.

Đấu dây cho Rev2 rất dễ. Đơn giản là tháo bỏ z-endstop cũ và cắm đầu đo vào cổng z-endstop đó.

Hướng dẫn Firmware

KlackEnder hoạt động với cả Marlin và Klipper. Hướng dẫn này chỉ cho bạn cách thay đổi firmware, không bao gồm cách cài đặt firmware. Có rất nhiều hướng dẫn trực tuyến cho các loại board và máy in khác nhau.

Bạn không bắt buộc phải sử dụng macro Probe In hoặc Probe Out. Chúng chỉ là tính năng bổ trợ. Máy in sẽ tự thực hiện khi bạn gửi lệnh G29.

Klipper

Việc cài đặt trên Klipper khá đơn giản. Chỉ cần thực hiện các thay đổi bên dưới và copy code từ KlackEnder.cfg vào printer.cfg của bạn. [gcode_macro G29] hoạt động giống [gcode_macro AUTO_BED_MESH]. Mình thêm vào để bạn có thể dùng lệnh G29 như bình thường.
