Kẹp giấy PAPER CLAMP (aka BINDER CLIP) in 3D

Chào bạn!

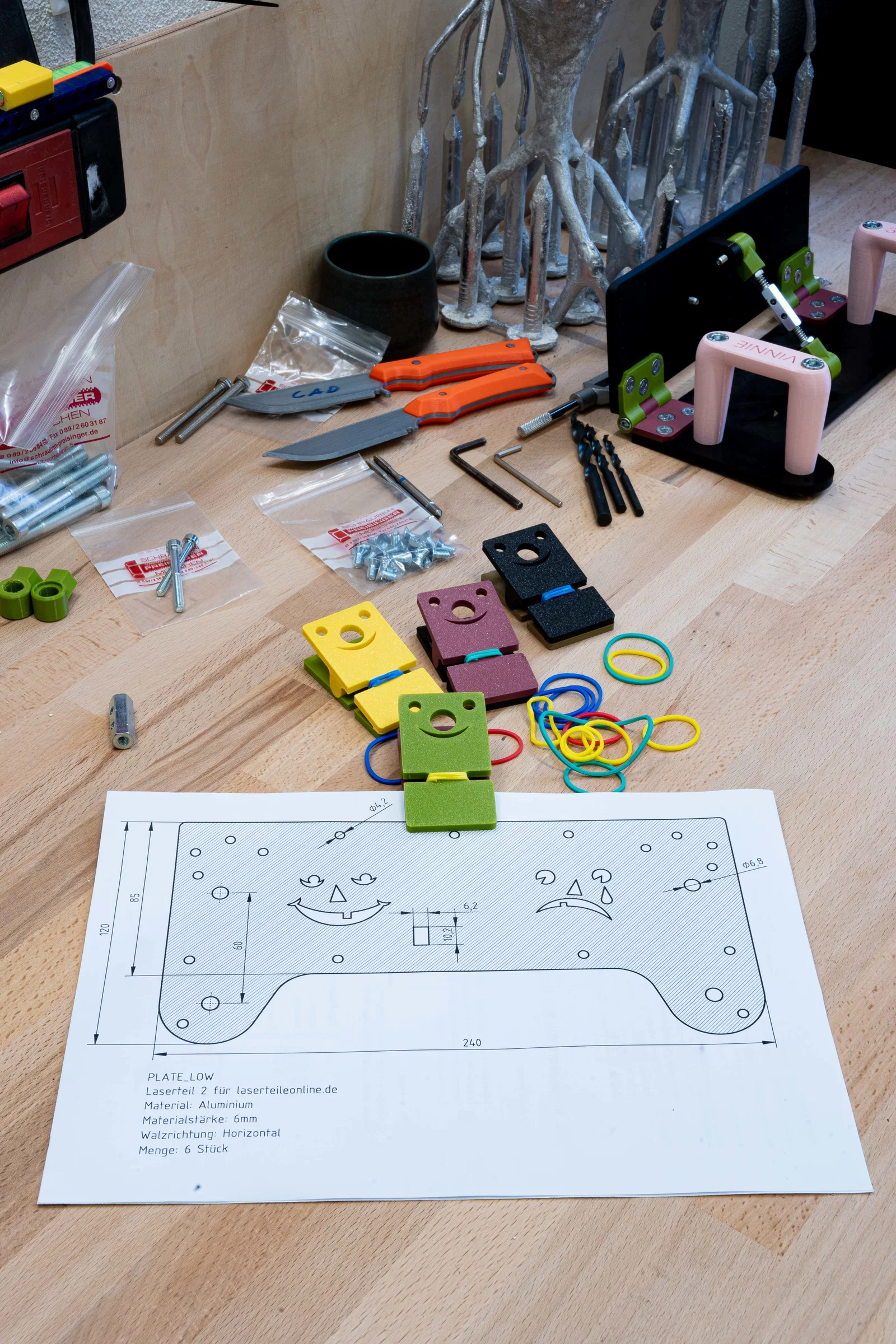

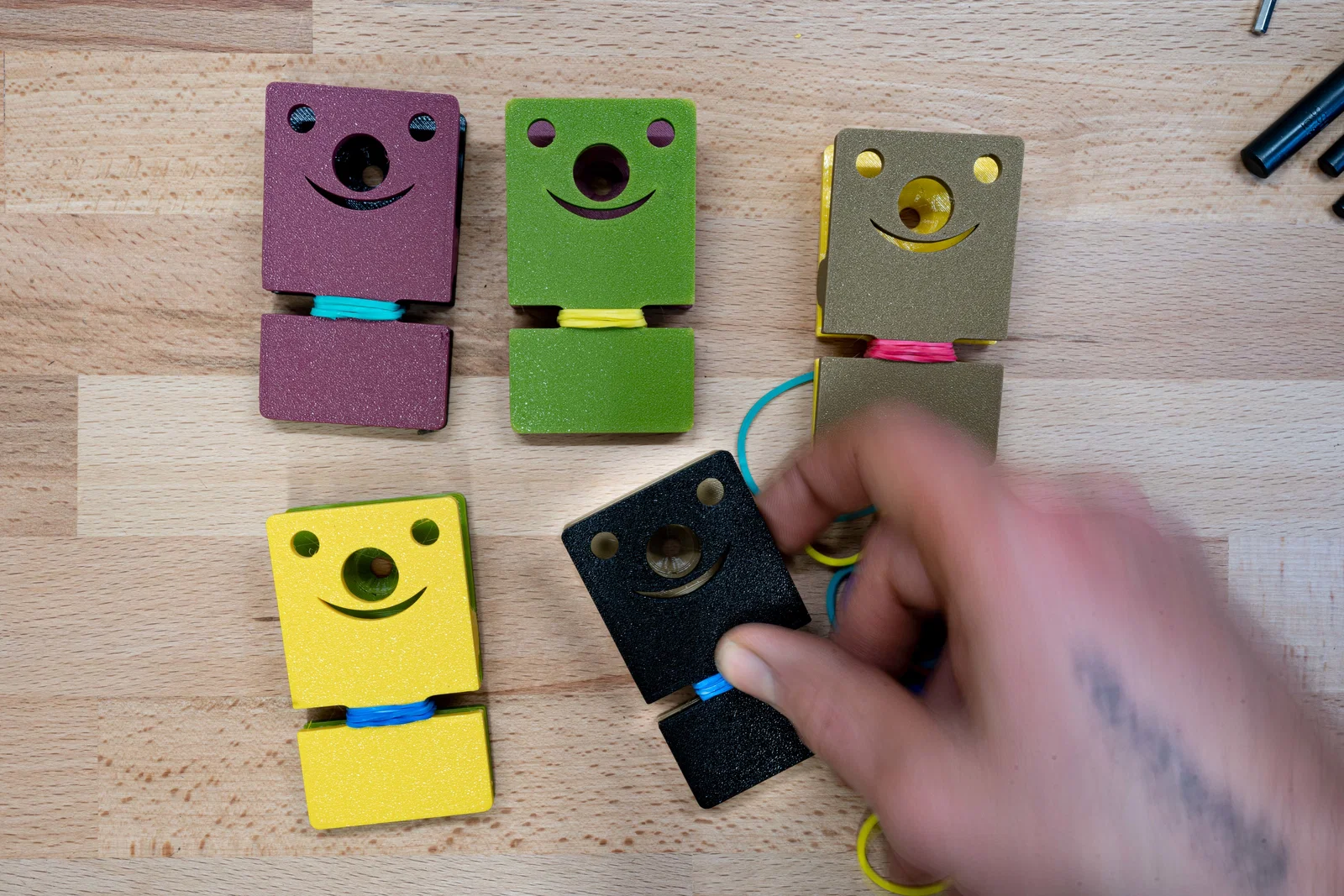

Mình thiết kế một cái binder clip nho nhỏ (còn gọi là paper clamp) dùng dây thun để kẹp tài liệu, ghi chú, bản vẽ… trong xưởng, văn phòng hoặc ở nhà.

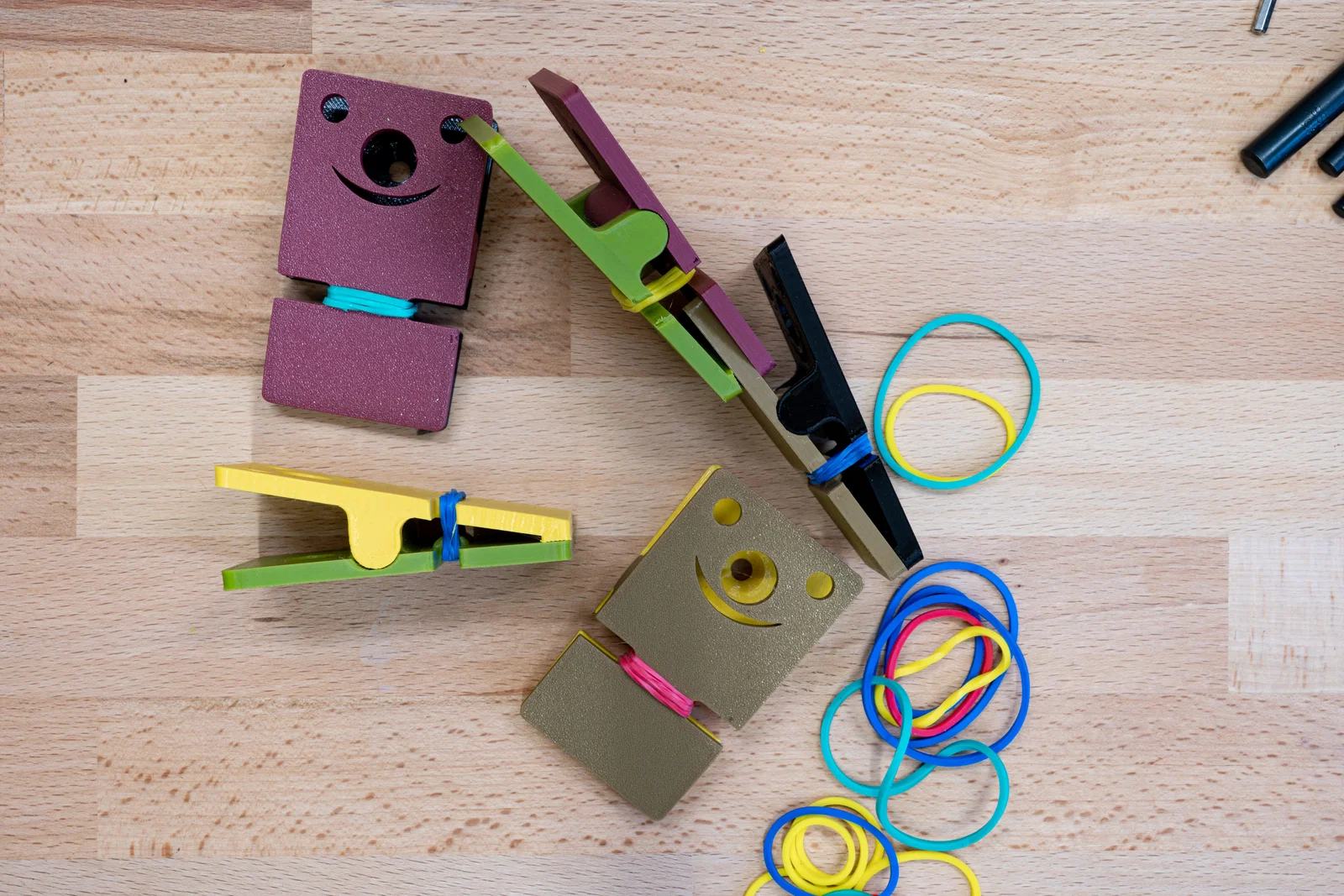

Hai phần của kẹp được giữ với nhau bằng một hoặc vài sợi dây thun — tùy loại dây bạn có — và giữ đúng vị trí nhờ các hõm tròn nhỏ khớp nhau ở mặt trước và mặt sau của 2 mảnh kẹp. Không cần chốt hay vít máy, siêu đơn giản — mà rất hiệu quả!

Mình up 2 kiểu, A và B, mỗi kiểu có 3 phiên bản hơi khác nhau một chút.

Type A

được thiết kế để in theo cạnh ngắn của các mảnh kẹp và sẽ cần một chút support material phía dưới trục giữa của cả hai mảnh. Phù hợp để in số lượng nhiều trên cùng một print bed. (đánh dấu ‘support’ trong thư mục)

Type B

không cần support material và được thiết kế để in với mặt phẳng lớn úp xuống print bed; thiết kế cũng được chỉnh nhẹ để phù hợp cách in này. Bám bàn in tốt hơn. (đánh dấu ‘flat’ trong thư mục)

type tldr → có 2 kiểu in có/không support, khác nhau nhẹ với ưu/nhược điểm riêng

Versions (TYPE A/B):

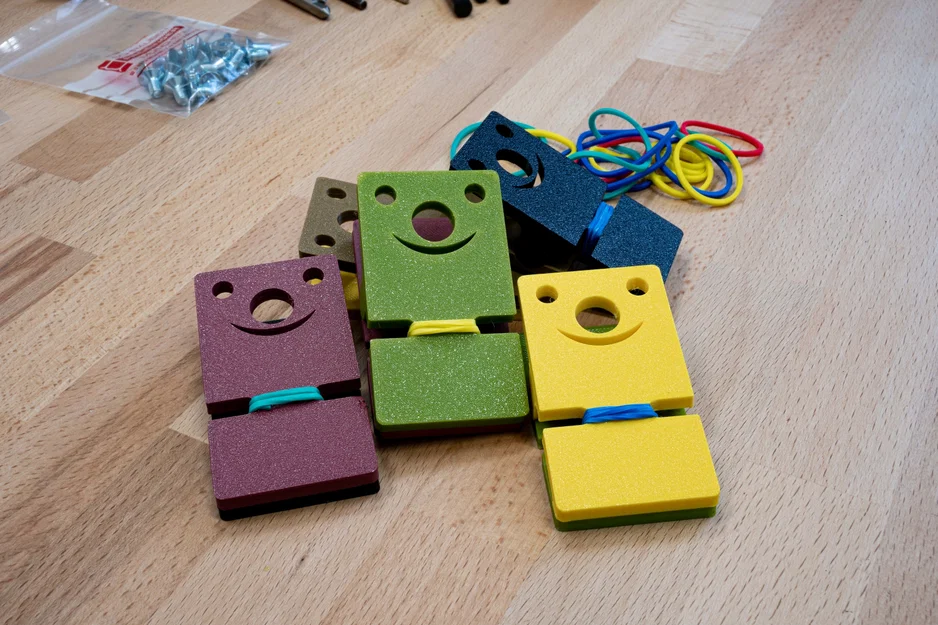

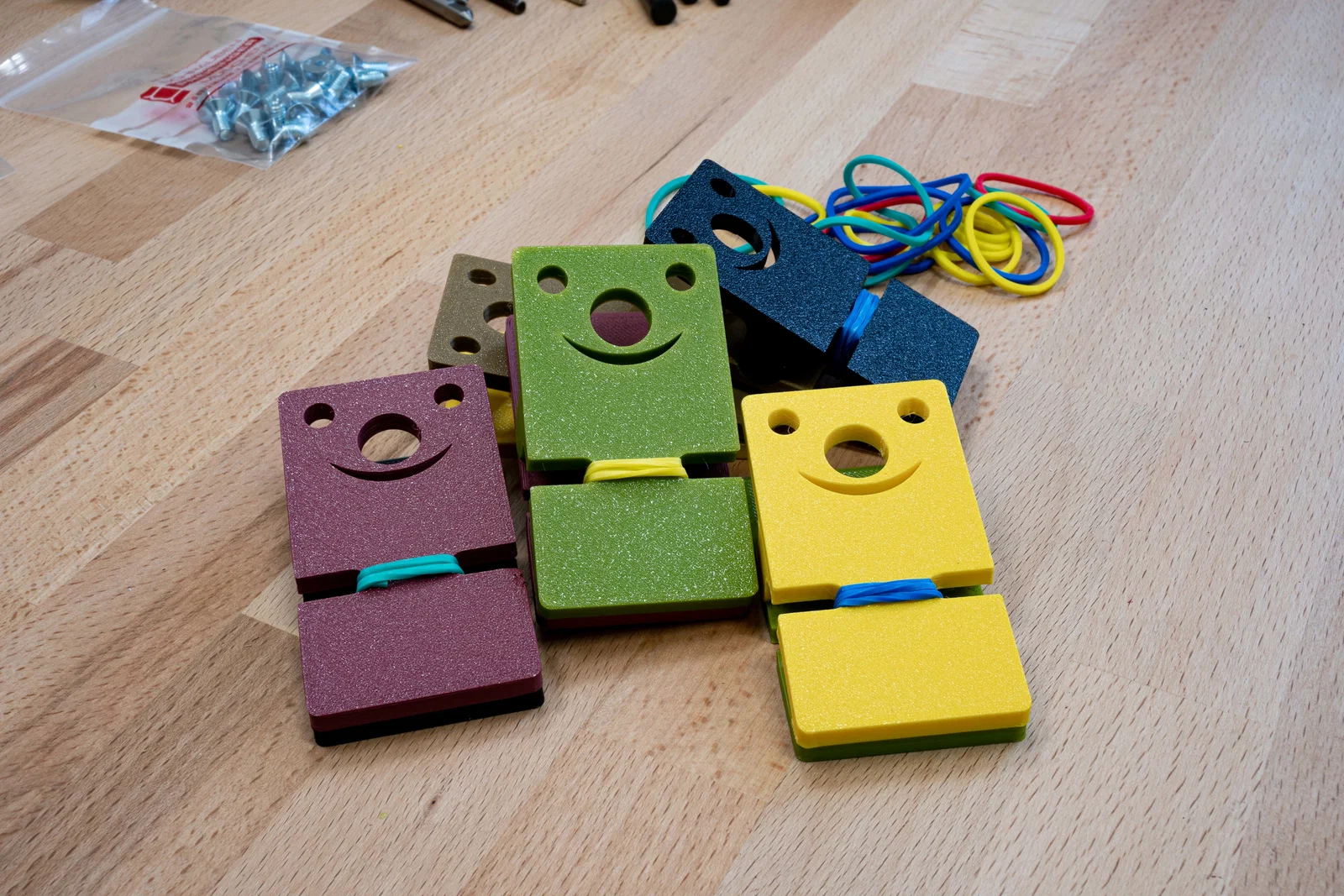

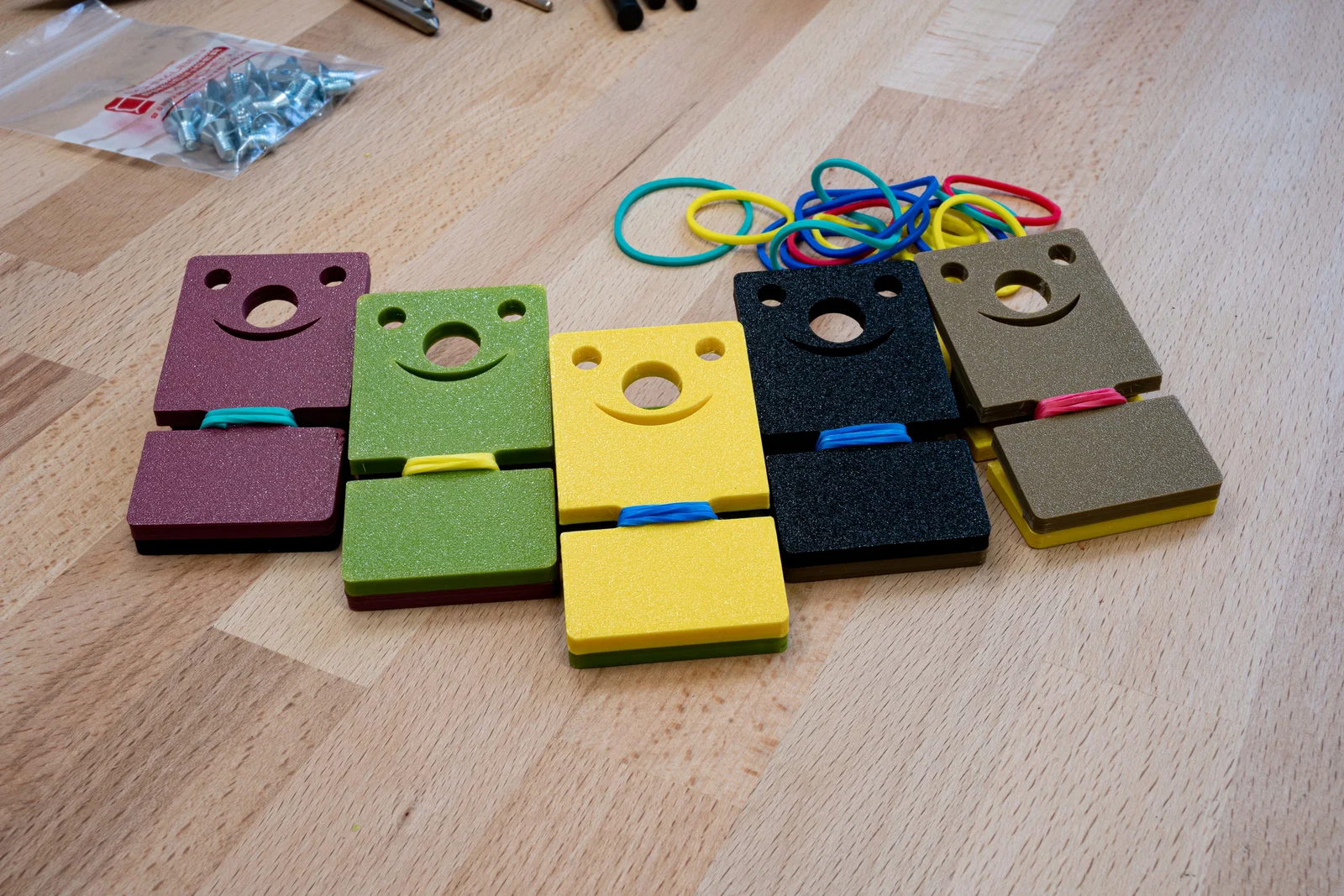

• V1 (FULL) có khoét một mặt cười nhỏ trên phần kẹp trước và có một lỗ countersunk nhỏ ở mặt sau để dùng khi gắn lên tường.
• V2 (NOFACE) bỏ mặt cười, vẫn phù hợp để gắn tường.
• V3 (NOFACE_NOWALL) dùng để bàn và bỏ cả hai lỗ gắn tường.

versions tldr → có/không có mặt cười và/hoặc lỗ gắn tường.

Type

Version

smiley

hole

plain

print orientation

A

V1

yes

yes

no

vertical

V2

no

yes

no

vertical

V3

no

no

yes

vertical

B

V1

yes

yes

no

horizontal

V2

no

yes

no

horizontal

V3

no

no

yes

horizontal

hehe

Nếu thấy dài quá không muốn đọc, hoặc bạn còn lăn tăn (nhất là mới bắt đầu 3D printing): cứ in Type B!

Nếu vẫn phân vân nữa: in bản có mặt cười để tăng “mood” xưởng làm việc và thấy vui hơn.

Ghi chú khi in:

• Cả PLA và PET-G đều ổn. Mình in với 3 outer perimeters, 30% grid infill; 100% infill chỉ tăng chút thời gian nhưng thấy không cần cho mục đích sử dụng.
• Type B cho thời gian in nhanh hơn vì ít external perimeters hơn.
• Type B có nhược điểm rất nhỏ về chuyển động (xoay) do góc nông ở bán kính trung tâm bị stair-stepping. Bạn có thể cải thiện bằng variable layer height nhưng thật ra vậy là ổn rồi.
• Nếu bạn in Type B bằng PET-G thì nhớ là gỡ khỏi print bed sẽ không “vui” lắm; mình khuyên dùng textured print plate, gỡ ra đã tay hơn.
• Tất cả file tải về đều đã được xoay đúng hướng để in.

Ghi chú lắp ráp (tất cả Types và Versions):

Bạn sẽ cần một sợi dây thun.

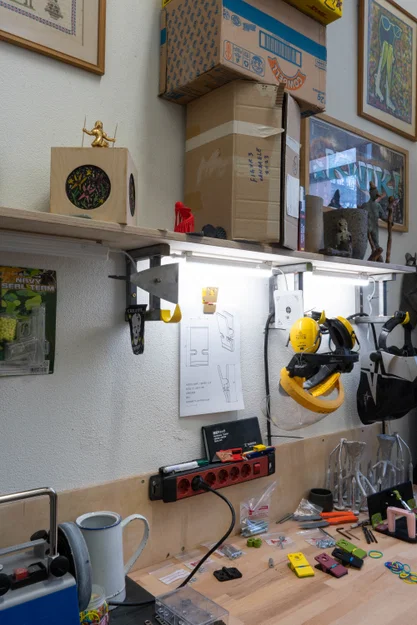

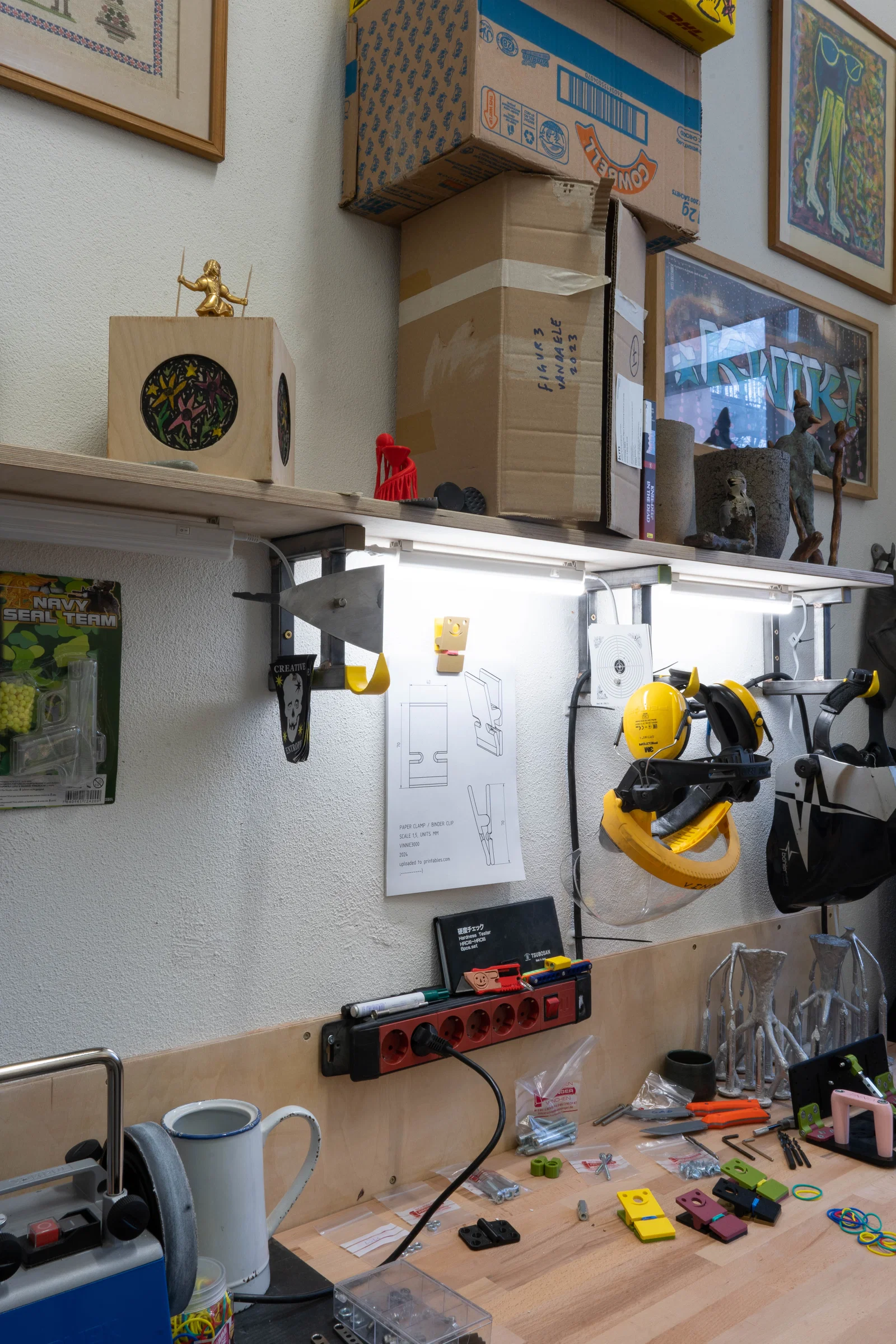

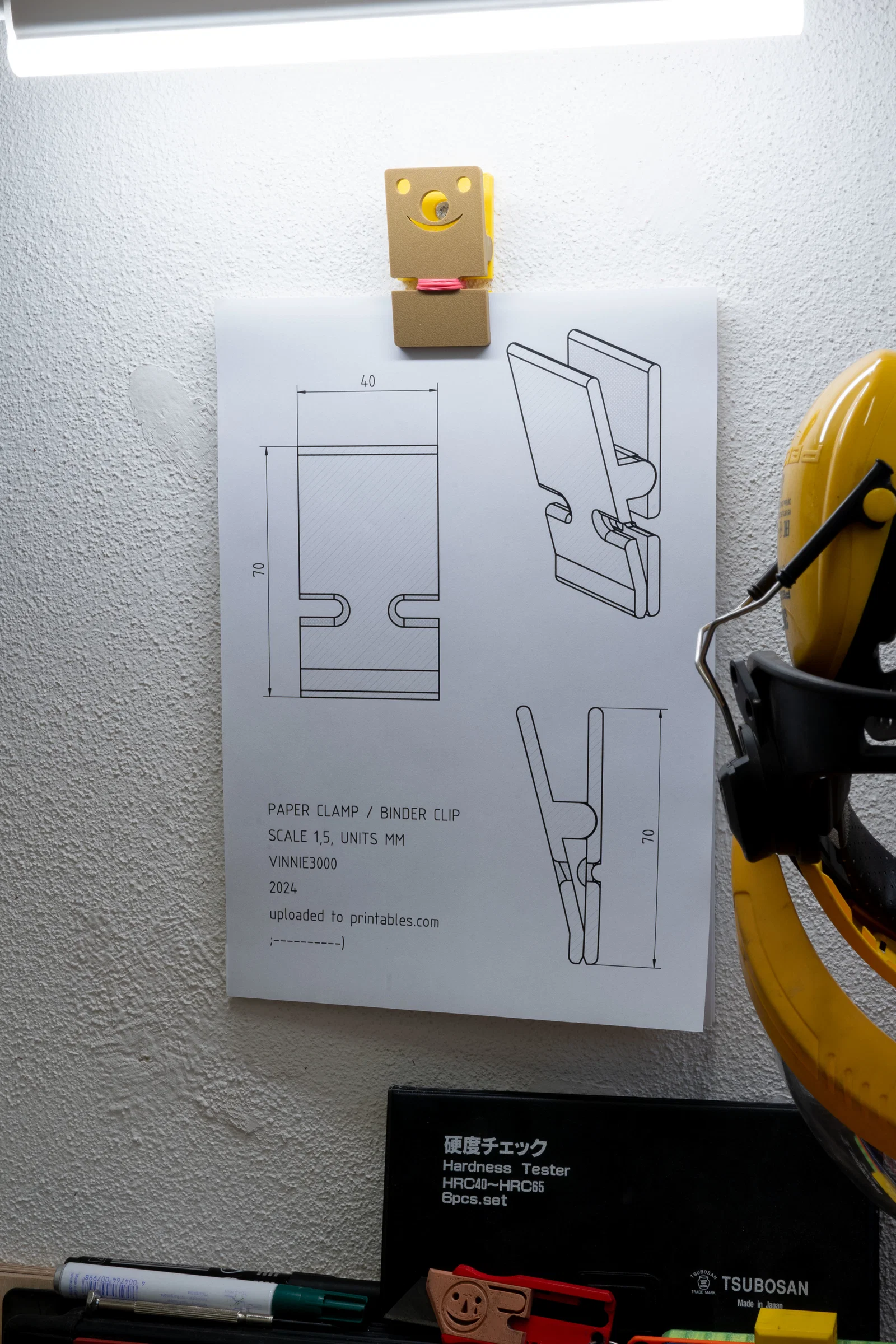

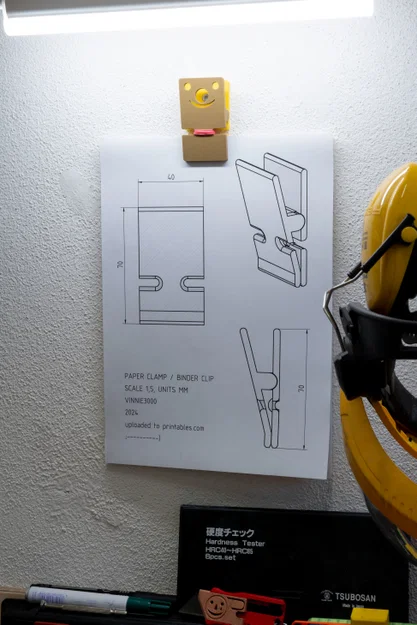

Ghi chú lắp lên tường (Version 1 và 2, Type A/B):

Bạn sẽ cần:

1x tắc kê 5 hoặc 6mm. (loại có thể khác tùy tường nhà bạn)

1x vít gỗ. (Phần vát/countersunk ở mảnh sau sẽ nhận được đa số vít gỗ đầu chìm cỡ 3.5 đến 5mm.)

Lắp đặt:

• khoan lỗ
• đóng tắc kê (vào lỗ)
• gắn paper clamp bằng vít gỗ, đi qua lỗ sau của mảnh kẹp sau.
• Nếu bạn muốn lắp sẵn (khuyến nghị) paper clamp bằng dây thun thì có thể đưa đầu bắt vít đi xuyên qua “mũi” của mặt cười. ;-------------)

Ghi chú linh tinh vì sao không:

Kẹp này tất nhiên có thể scale hợp lý để làm bản nhỏ hơn hoặc lớn hơn. Nếu bạn muốn làm Version rộng hơn mà vẫn giữ đường kính lỗ để gắn tường, bạn có thể thêm lỗ đúng đường kính bằng cách thêm một cylinder modifier trong prusaslicer. (Thiết kế này không phải parametric vì mình vẽ từ lâu rồi nên mong bạn đừng xin file gốc.)

TIP: Bạn có thể lấy mảnh trước của V3 ghép với mảnh sau của V2 để che con vít khi gắn lên tường.)

Mình không kèm g-code vì: cứ vui vẻ slicing và tinh chỉnh theo gu của bạn — mỗi người mỗi kiểu!

cám ơn nha! <3

où và cuối cùng: dây thun thường không chống UV, nên mình không chịu trách nhiệm nếu bạn bị rớt mất giấy tờ quan trọng!
