Hex Bits Box - Hộp đựng mũi vặn hex 1/4"

Tác giả Siff3D

Lượt tải
106
Lượt thích
22
Lượt coi
584

File 2 780,9 KB

  • Hex_Bits_Box_v22_1777577671.stlSTL · 201,2 KB
  • Hex_Bits_Box_v22_1777577672.stepSTEP · 579,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#356012
Danh mục
DIY
Ngày đăng

Mô tả

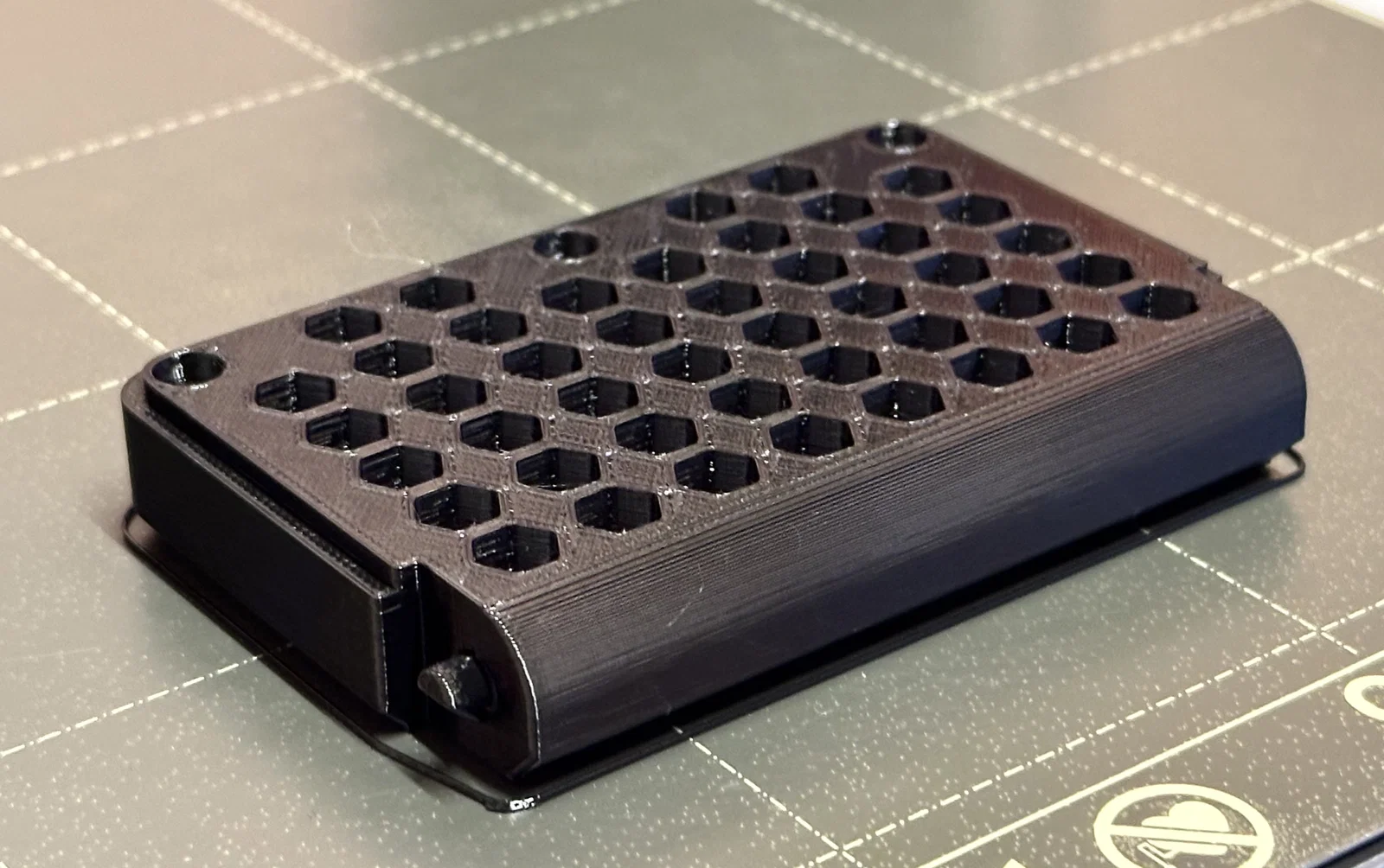

Giá/holder cho mũi vặn hex ¼". Cái hộp này lấy cảm hứng từ mẫu của @goTVm; phần bản lề thì lấy ý tưởng từ mẫu này của @CNCKitchen.

Print Settings

Printer:    Prusa i3 MK3S+
Rafts:      No
Supports:   No
Nozzle: 0.4 mm
Resolution: 0.2 mm
Infill:     15%
Infill type: Grid
Filament:   PETG or PLA

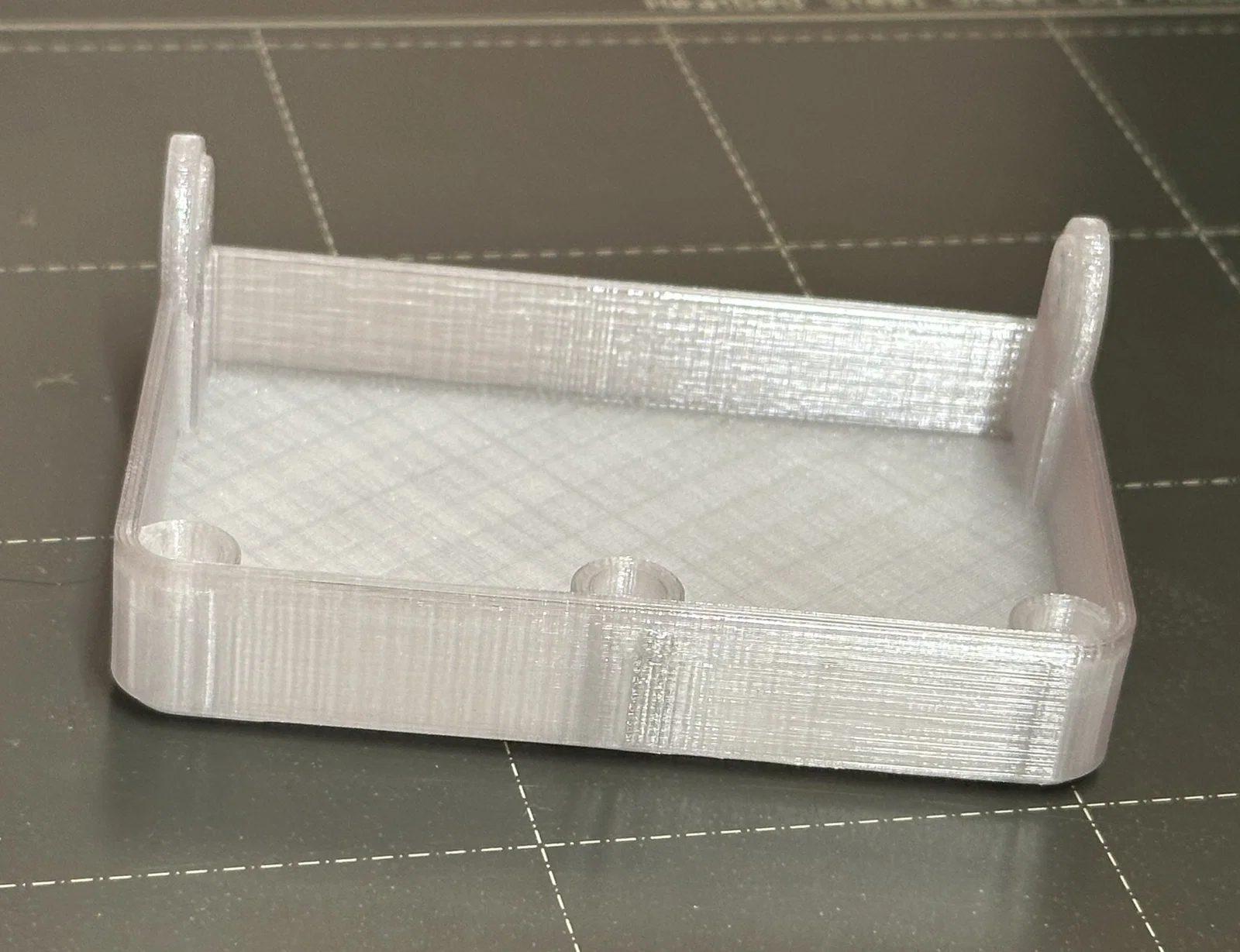

Printed in: Nắp màu trắng được in bằng Clear Prusament PETG (mà không trong như mình mong!), nắp màu xám in bằng PLA, và phần hộp in bằng Jet Black Prusament PETG. Dùng PLA cho phần hộp cũng chạy rất ổn.

Notes:
Không cần supports nếu in với nozzle 0.4 mm và layer height 0.2 mm (hoặc thấp hơn), nhưng có thể sẽ cần nếu in nozzle lớn hơn hoặc layer height dày hơn. Mình sẽ thử variable layer height rồi cập nhật sau.

Assembly

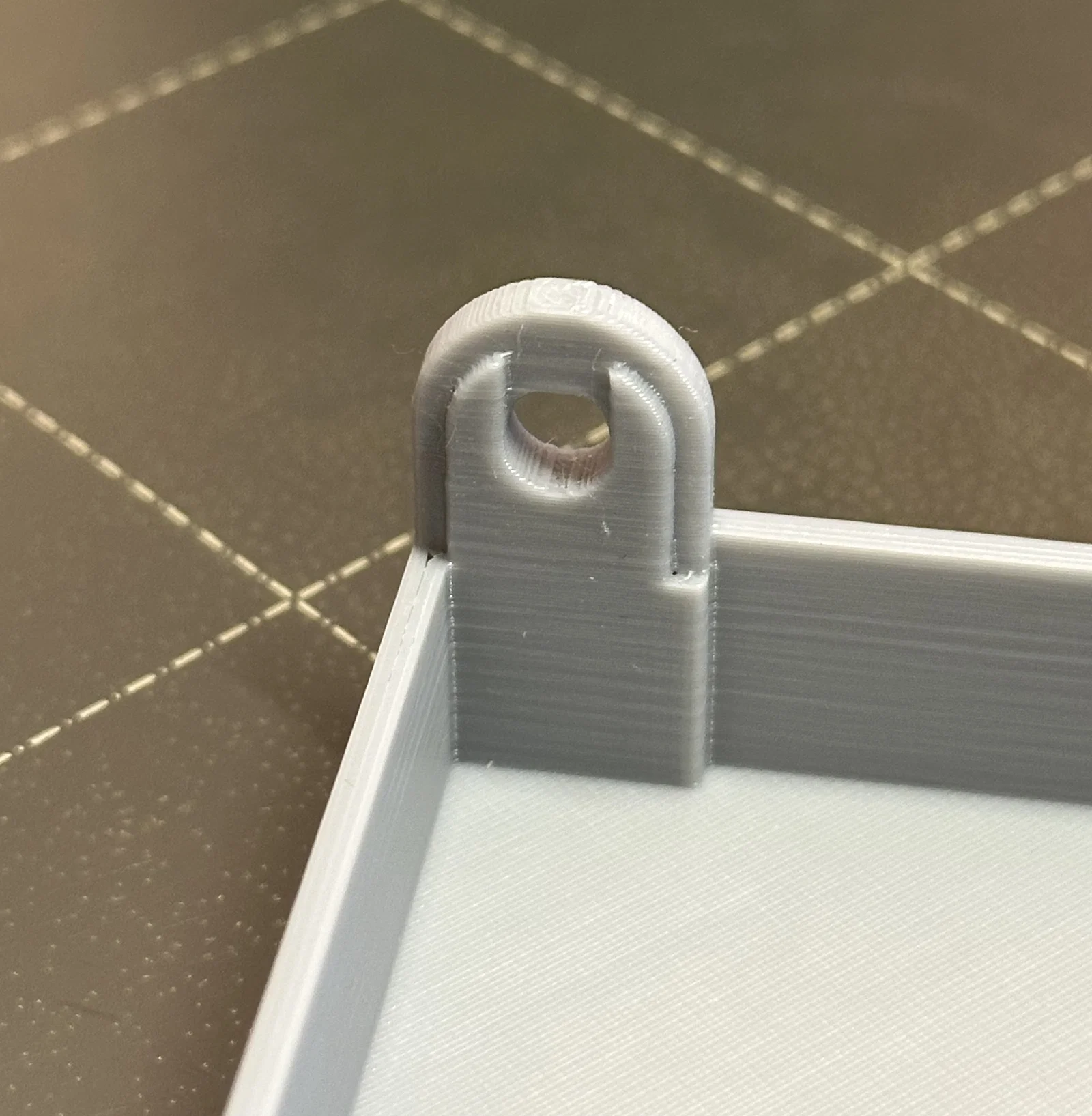

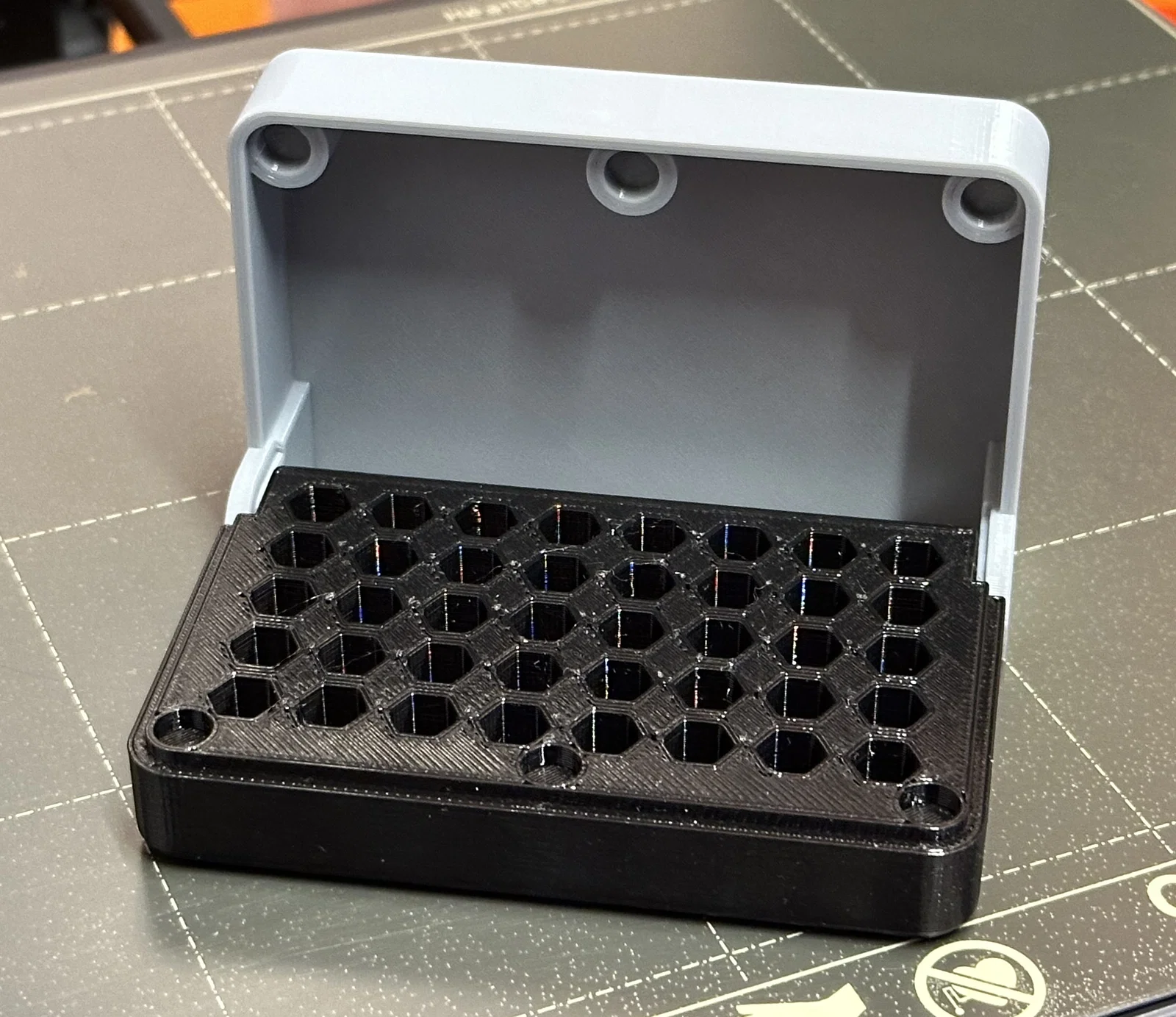

Bản lề lắp khá khít, nên tốt nhất là lắp nắp từ phía dưới hộp lên để nắp được dẫn hướng bởi các góc vát của phần bản lề bên thân hộp và các rãnh ở phần bản lề trên nắp. Đã test với cả PETG (nắp trắng) và PLA (nắp xám).

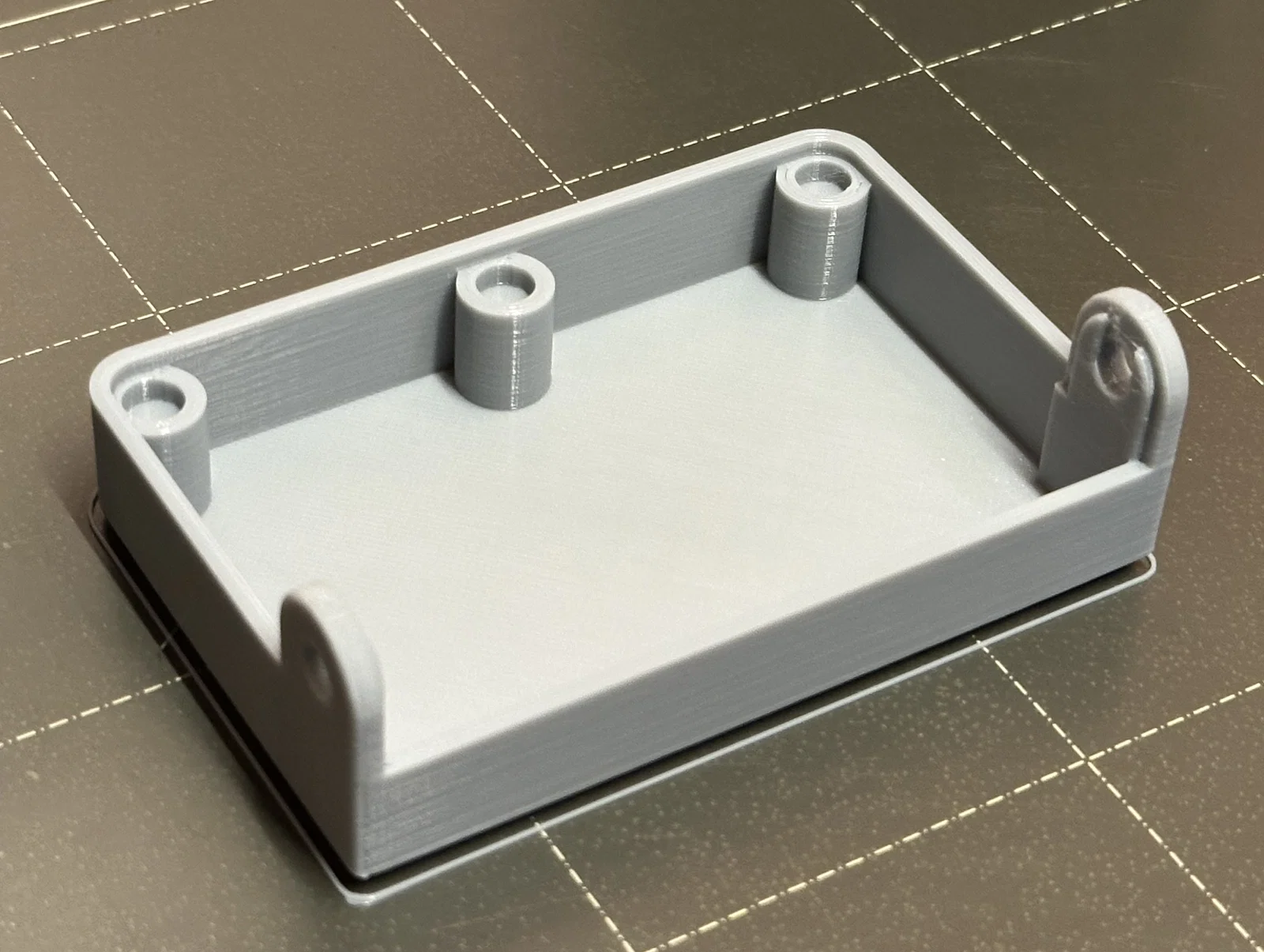

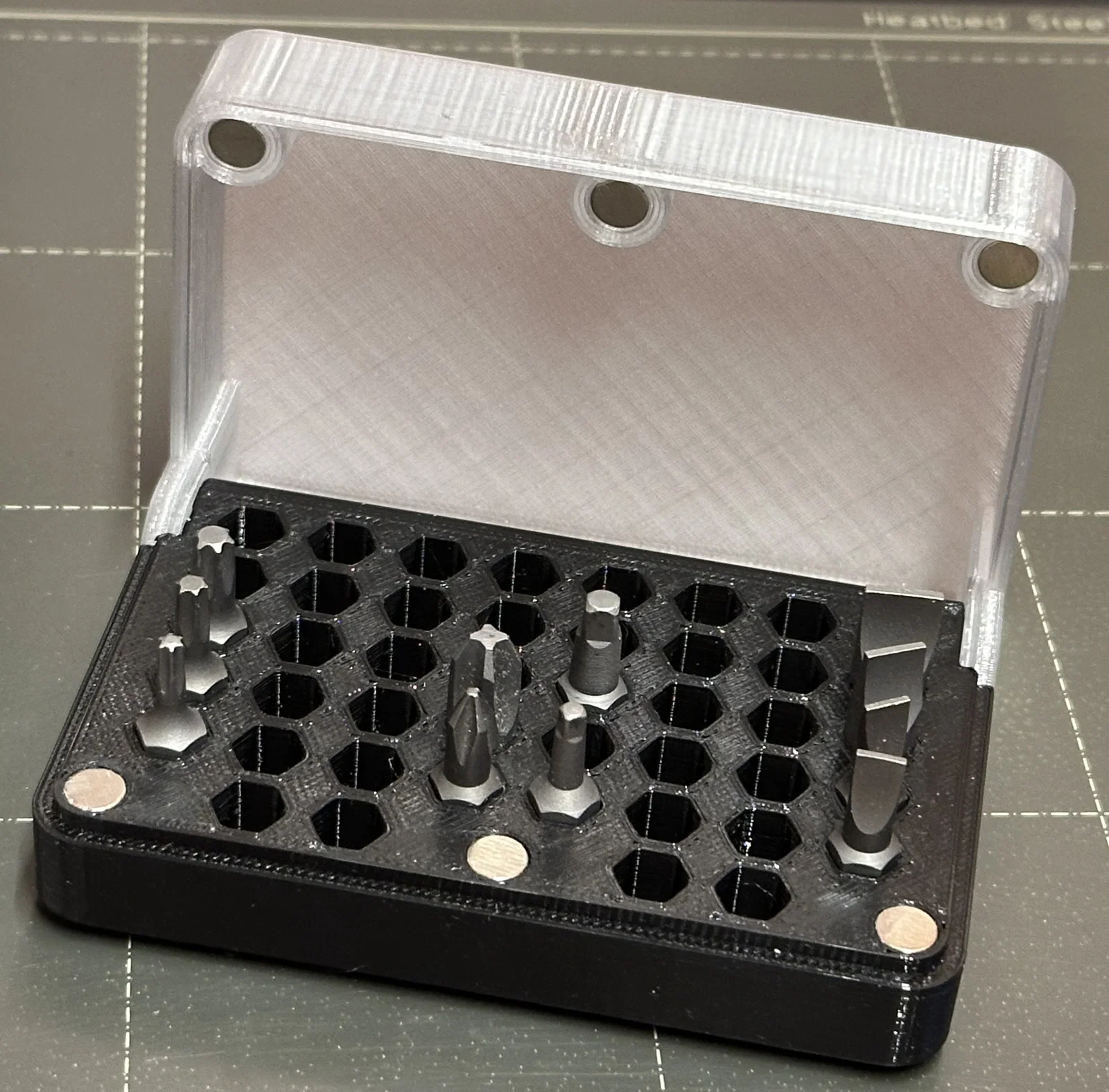

Các rãnh là để gắn nam châm đường kính 6 mm, dày 3 mm. Mình dùng nam châm từ bộ này vì sẵn có, nhưng nam châm 6x3 bán rất phổ biến nên không lo. Nam châm nên được dán bằng keo siêu dính (superglue).

[Update 20231109] Đã cập nhật nắp: thêm một khe ở phần bản lề để tháo/lắp dễ hơn.
