Giá đỡ SSR nằm ngang trên thanh DIN Rail cho máy in 3D

Giá đỡ nằm ngang cho SSR trên thanh DIN Rail

Đối với những ai đang tự lắp ráp hoặc nâng cấp máy in 3D, đặc biệt là dòng máy như Rat Rig V-Core 3, việc quản lý dây điện và linh kiện trong tủ điều khiển là một thử thách không nhỏ. Mẫu giá đỡ này được thiết kế để giải quyết vấn đề đó bằng cách cho phép bạn gắn các bộ điều khiển tĩnh điện (SSR - Solid State Relay) lên thanh ray tiêu chuẩn DIN một cách chắc chắn theo phương nằm ngang. Đây là một phiên bản cải tiến (remix) giúp tối ưu hóa không gian bên trong hộp kỹ thuật, giúp việc sắp xếp linh kiện trở nên gọn gàng và khoa học hơn rất nhiều.

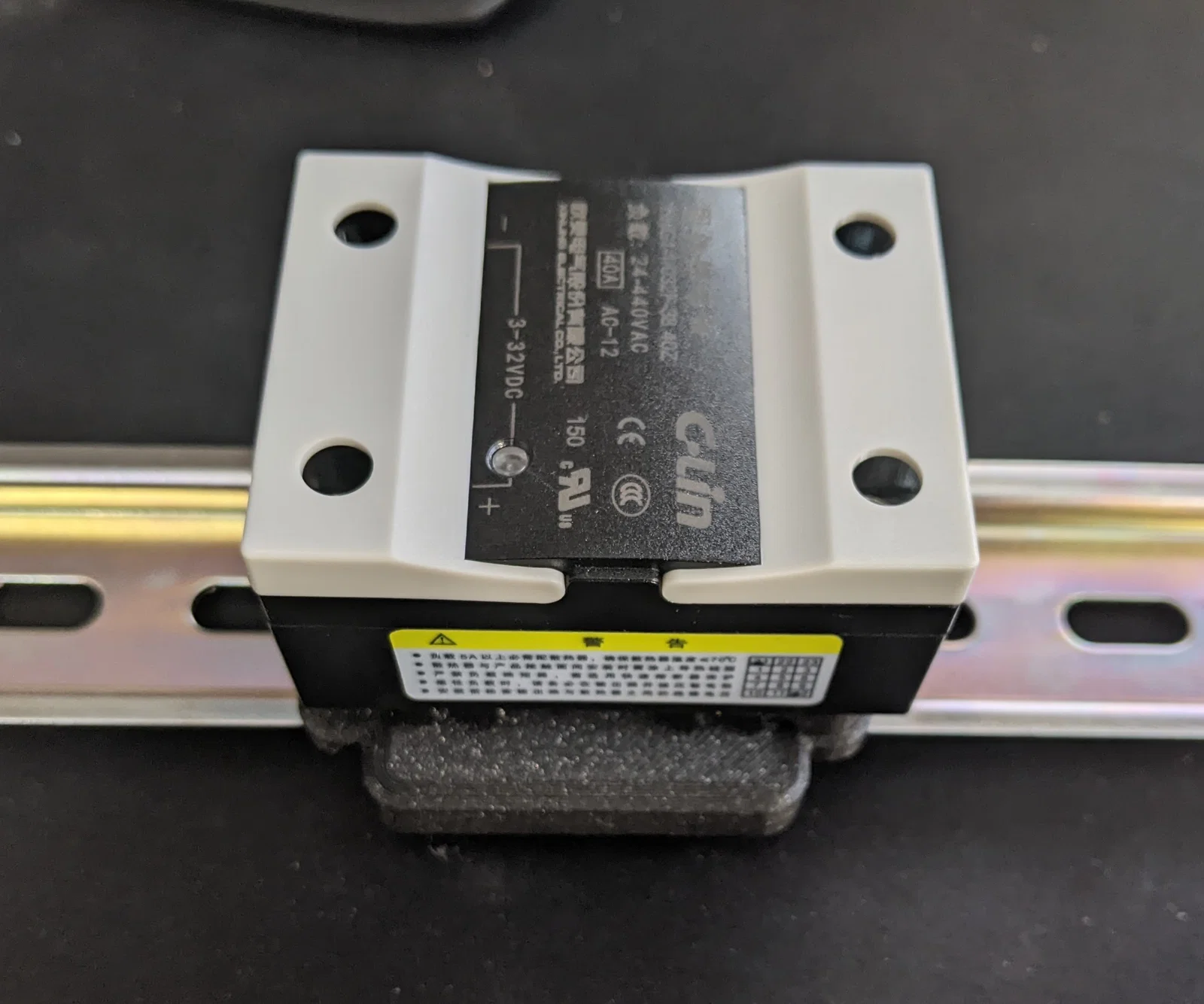

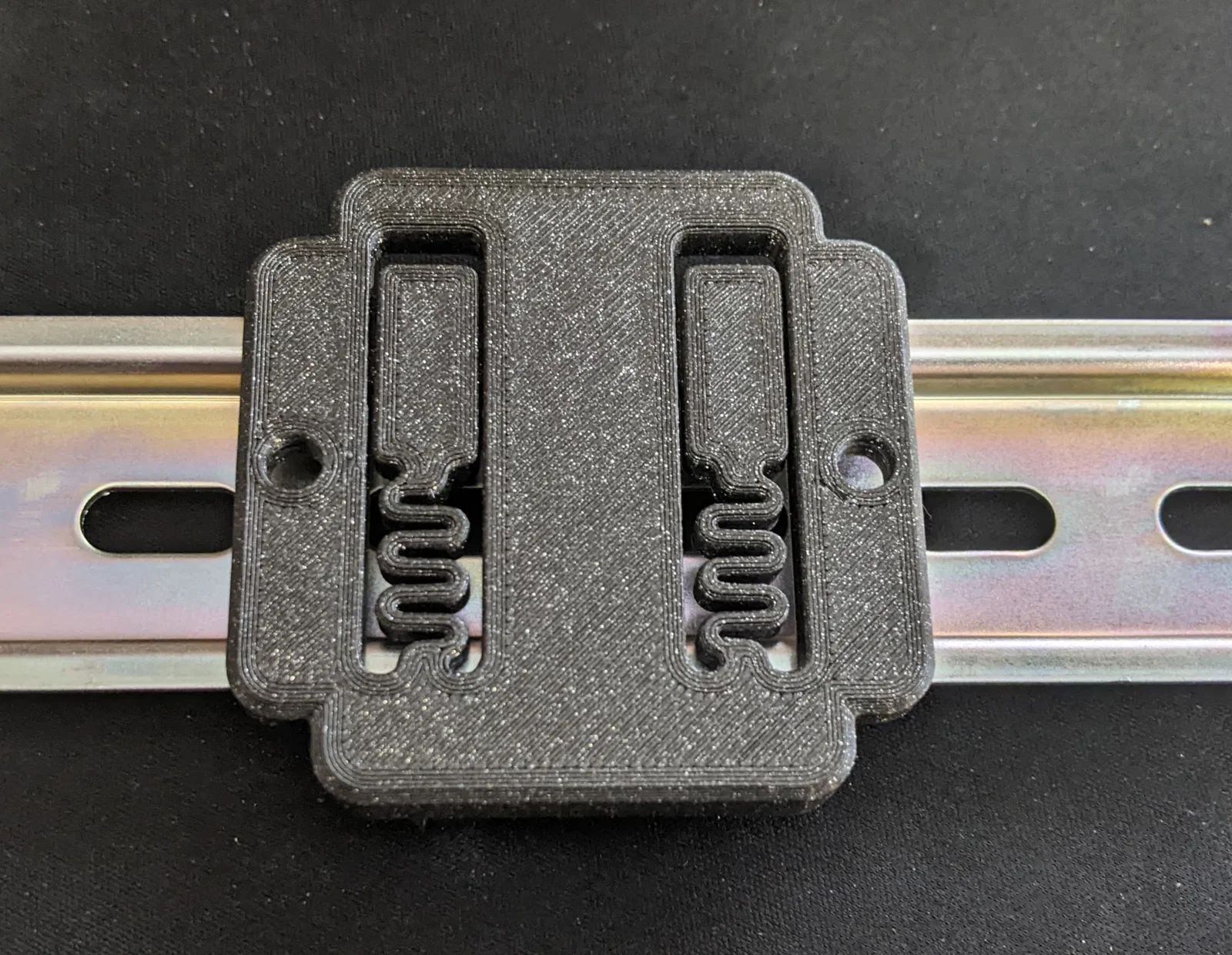

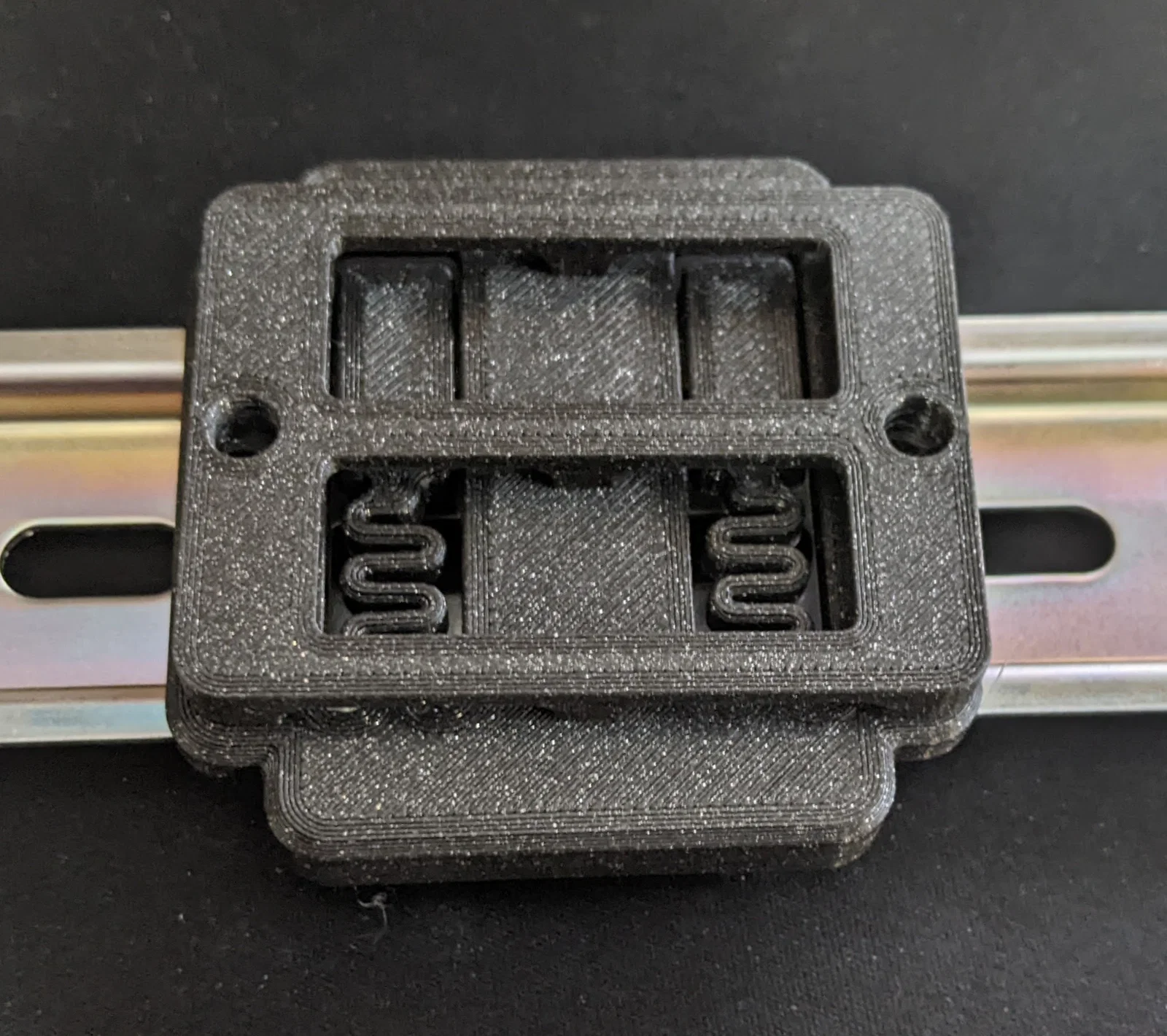

Việc cố định SSR lên thanh DIN Rail giúp hệ thống dây dẫn được ngăn nắp, giảm thiểu nguy cơ rung lắc hay tuột dây trong quá trình máy in hoạt động ở tốc độ cao. Thiết kế của giá đỡ này tận dụng các cơ cấu ngàm linh hoạt được in trực tiếp, cho phép bạn dễ dàng lắp vào hoặc tháo ra khỏi thanh ray mà không cần phải vặn nhiều ốc vít phức tạp. Bạn chỉ cần in phụ kiện này, lắp vào SSR bằng ốc vít tiêu chuẩn, sau đó nhấn mạnh để ngàm bám chặt vào thanh ray DIN.

Để đảm bảo độ bền tối đa cho giá đỡ, bạn nên lưu ý một số điểm quan trọng sau khi in 3D:

• Vật liệu khuyên dùng: Nên sử dụng nhựa PETG, ABS hoặc ASA vì các loại nhựa này chịu nhiệt tốt hơn PLA, đảm bảo giá đỡ không bị biến dạng khi SSR tỏa nhiệt trong thời gian dài.
• Độ bền cơ học: Hãy thiết lập mật độ lấp đầy (infill) khoảng 40% trở lên hoặc sử dụng nhiều lớp vỏ (walls/perimeters) để đảm bảo các chi tiết ngàm không bị gãy khi lắp vào thanh ray.
• Hướng in: Nên in theo hướng nằm phẳng trên bàn in để đạt độ chịu lực tốt nhất cho các ngàm kẹp.
• Hỗ trợ (Support): Thiết kế này đã được tối ưu hóa nên không cần dùng support, giúp bề mặt in sạch và đẹp hơn.
• Kiểm tra độ khít: Sau khi in xong, hãy thử lắp vào thanh DIN trước khi gắn SSR lên để đảm bảo các ngàm hoạt động đúng chức năng.
• Độ phân giải layer: Nên để layer height từ 0.2mm đến 0.24mm để cân bằng giữa tốc độ in và độ chi tiết của các khớp ngàm.

Sử dụng giá đỡ này giúp nâng tầm trình độ đi dây điện cho máy in 3D của bạn. Đây không chỉ là một phụ kiện tiện ích mà còn giúp tủ điện của bạn trở nên chuyên nghiệp như các dòng máy công nghiệp. Hãy đảm bảo bạn sử dụng ốc vít phù hợp với SSR của mình để liên kết thật chặt chẽ vào phần giá đỡ này trước khi lắp vào tủ điện.
