Mô hình bánh răng côn (Bevel Gear) thiết kế cho người mới bắt đầu

Bộ bánh răng côn (Bevel Gear) thiết kế cơ bản

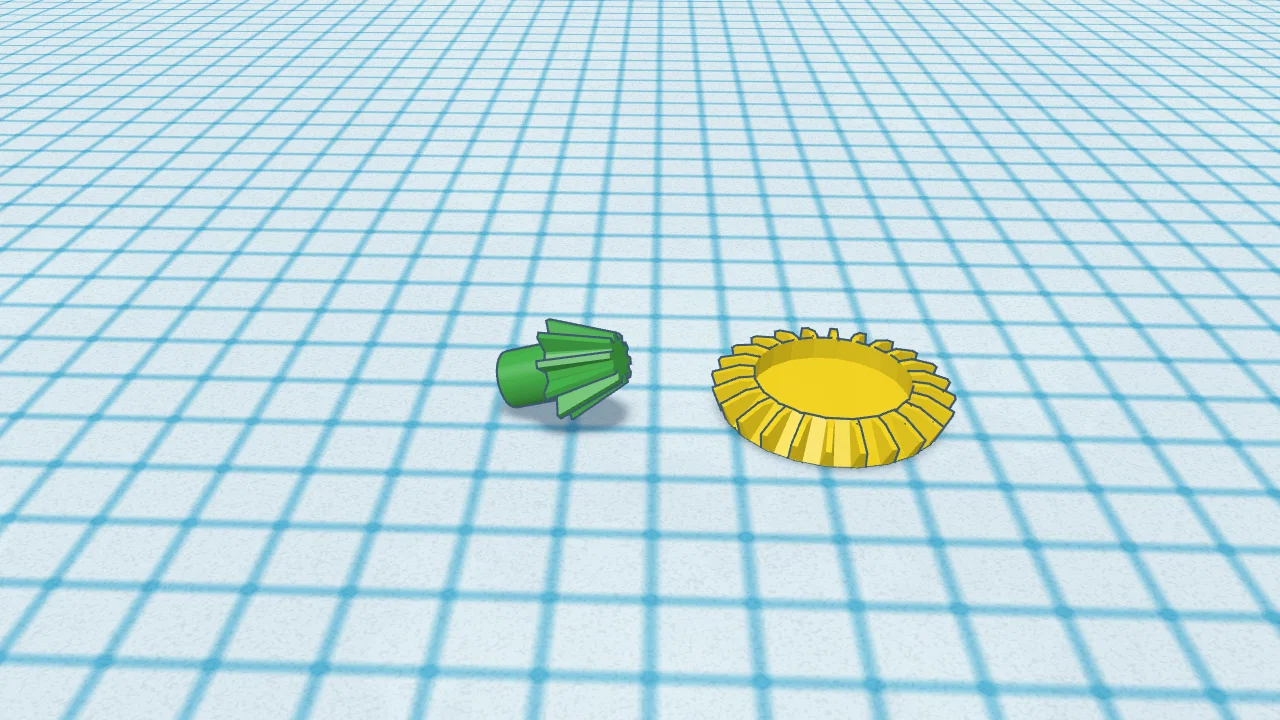

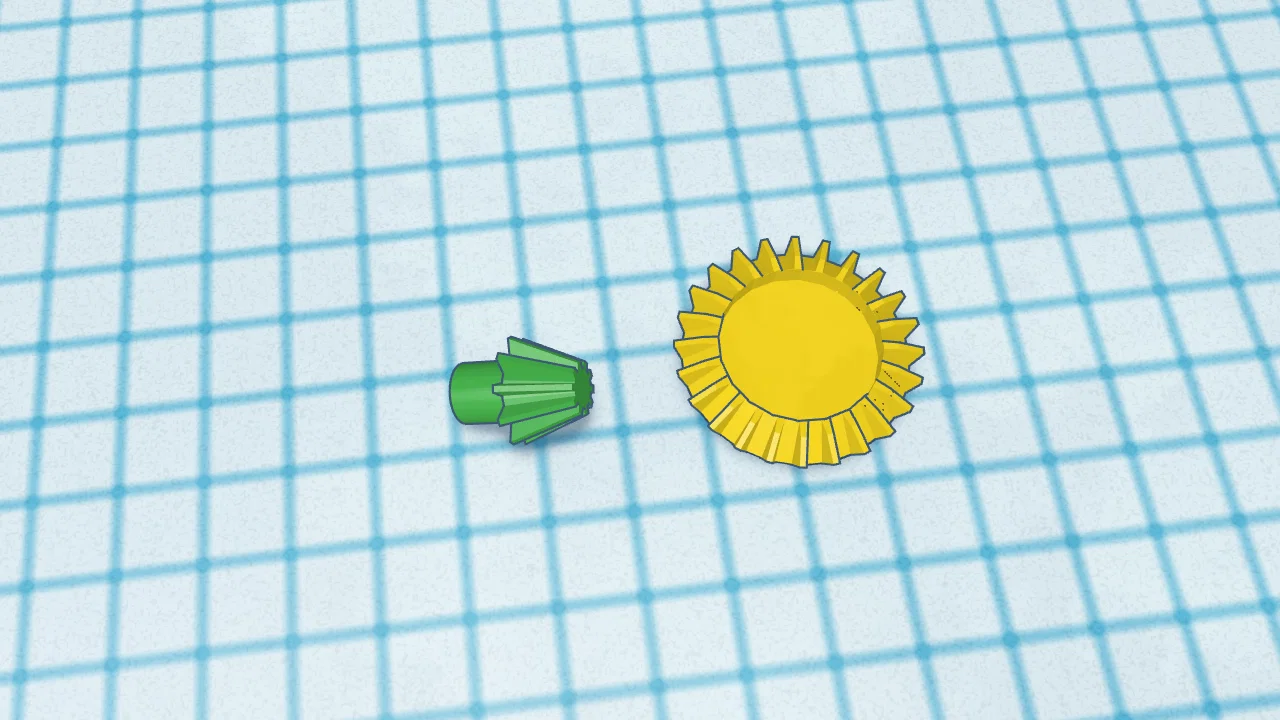

Đây là một bộ mô hình bánh răng côn cơ bản được thiết kế thông qua công cụ Tinkercad, bao gồm hai chi tiết chính là bánh răng chủ động và bánh răng bị động. Bộ sản phẩm này được tạo ra nhằm mục đích học tập, giúp người dùng làm quen với cơ chế truyền động góc vuông trong kỹ thuật cơ khí. Các bánh răng được thiết kế với độ chính xác vừa phải, phù hợp cho những ai mới bắt đầu tìm hiểu về cách các khớp nối cơ khí vận hành trong thực tế.

Việc in 3D bộ bánh răng này là cách tuyệt vời để bạn hiểu rõ hơn về biên dạng răng, cách chúng ăn khớp với nhau và nguyên lý thay đổi hướng chuyển động của trục xoay. Bạn có thể sử dụng mô hình này như một giáo cụ trực quan trong các dự án lắp ráp robot mini, mô hình đồ chơi kỹ thuật hoặc đơn giản là để trang trí góc làm việc của những người yêu thích kỹ thuật. Thiết kế dạng côn giúp truyền lực giữa hai trục vuông góc, một cấu trúc rất phổ biến trong các bộ truyền động cơ học truyền thống.

Để đạt được kết quả in tốt nhất, bạn cần lưu ý một số điểm sau đây:

• Chất liệu in: Nên ưu tiên sử dụng nhựa PLA để đảm bảo độ cứng và khả năng giữ chi tiết tốt, giúp các răng của bánh răng không bị biến dạng khi khớp vào nhau.
• Độ phân giải layer: Khuyến khích sử dụng layer height từ 0.12mm đến 0.2mm để đảm bảo độ mượt mà của bề mặt răng, từ đó giúp bộ truyền động vận hành êm ái hơn.
• Infill: Nên để mật độ in khoảng 20% đến 40% để tạo độ bền chắc cho các chi tiết nhỏ.
• Hỗ trợ (Support): Tùy vào cấu trúc bàn in, bạn có thể cân nhắc in kèm support nếu thấy cần thiết để giữ vững phần trục nối của bánh răng nhỏ.
• Kiểm tra khớp nối: Sau khi in xong, hãy làm sạch kỹ các mảnh nhựa thừa giữa các khe răng để đảm bảo bộ bánh răng có thể quay trơn tru nhất.
• Tinh chỉnh: Nếu thấy các chi tiết quá chật hoặc lỏng, bạn có thể tùy chỉnh kích thước tỉ lệ (scale) trong phần mềm slicer trước khi bắt đầu in thực tế.

Hy vọng bộ mô hình này sẽ là bước khởi đầu thú vị cho hành trình khám phá thế giới thiết kế cơ khí 3D của bạn. Hãy thoải mái sáng tạo và kết hợp chúng vào các dự án thú vị hơn trong tương lai.
