Đầu nối xuyên vách (panel feed-through) cho WAGO 221-411

Tác giả Gdoniu93_219588

Lượt tải
132
Lượt thích
43
Lượt coi
1.403
Tải tất cả (.zip)· 2 file · 1,6 MB· 1,6 MB

File 2 1,6 MB

  • WAGO_Panel_feed_through_-_Nut_1777575341.stlSTL · 487,9 KB
  • WAGO_Panel_feed_through_-_Middle_insert_1777575343.stlSTL · 1,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#355943
Danh mục
DIY
Ngày đăng

Mô tả

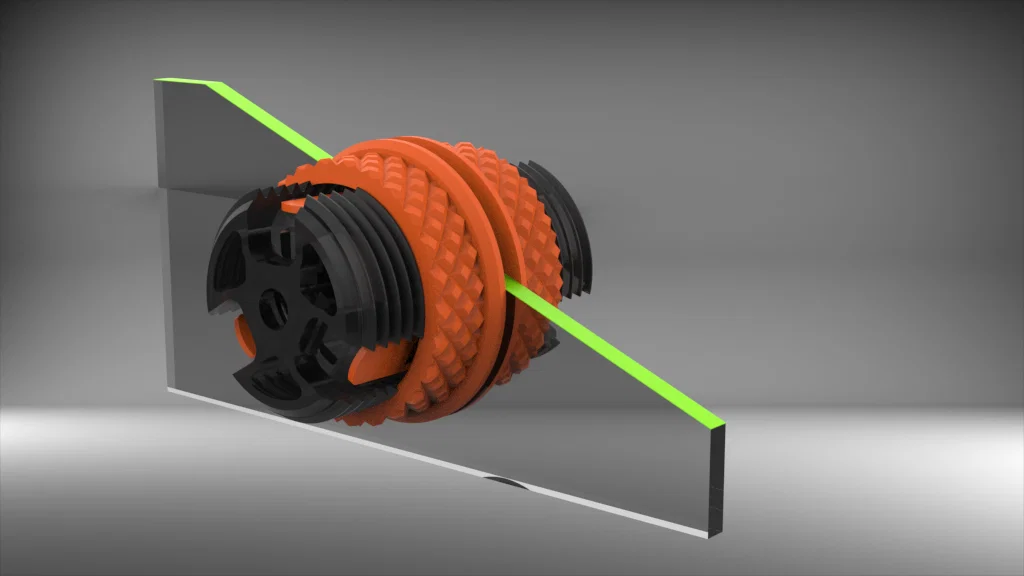

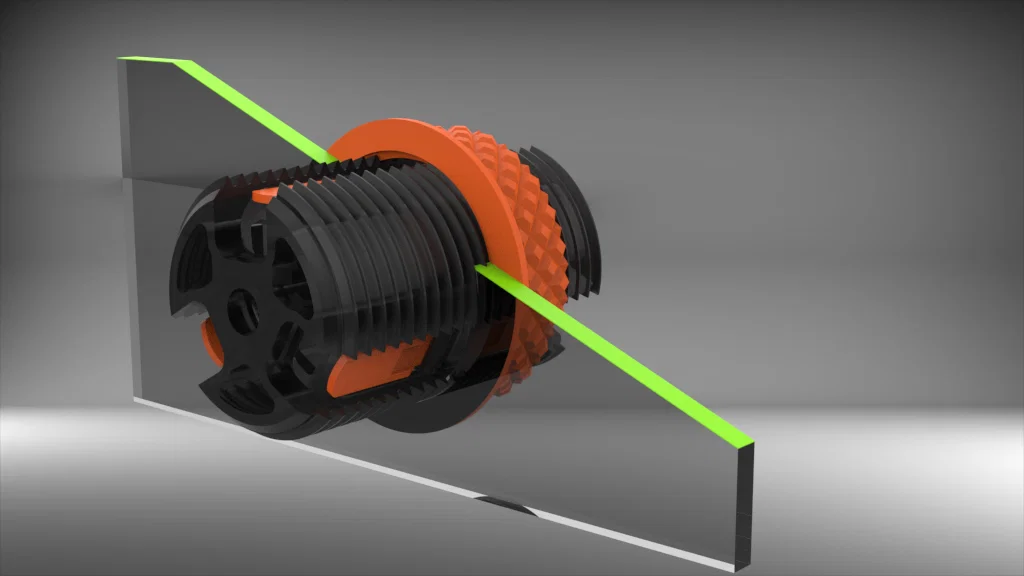

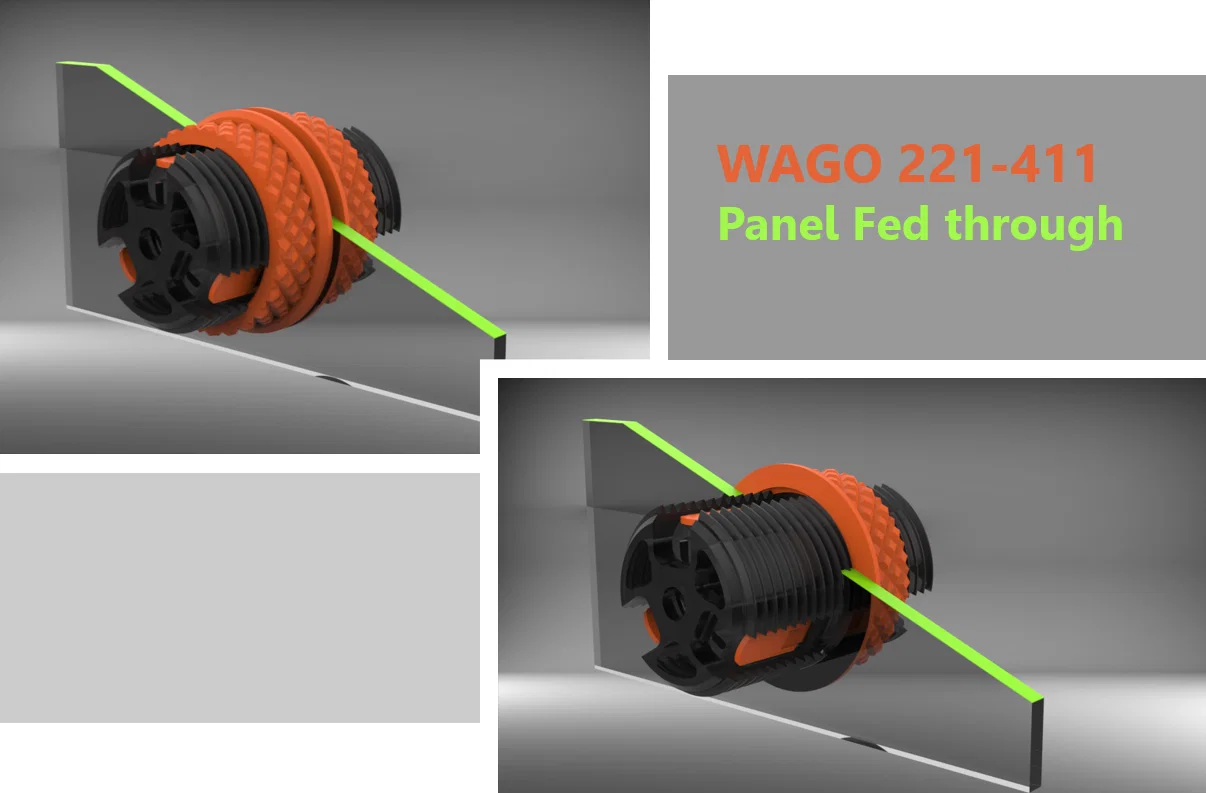

Đầu nối feed-through gắn panel này dùng dòng connector WAGO 221-411 nổi tiếng.

Có thể dùng cho vách/panel dày tối đa 40mm.

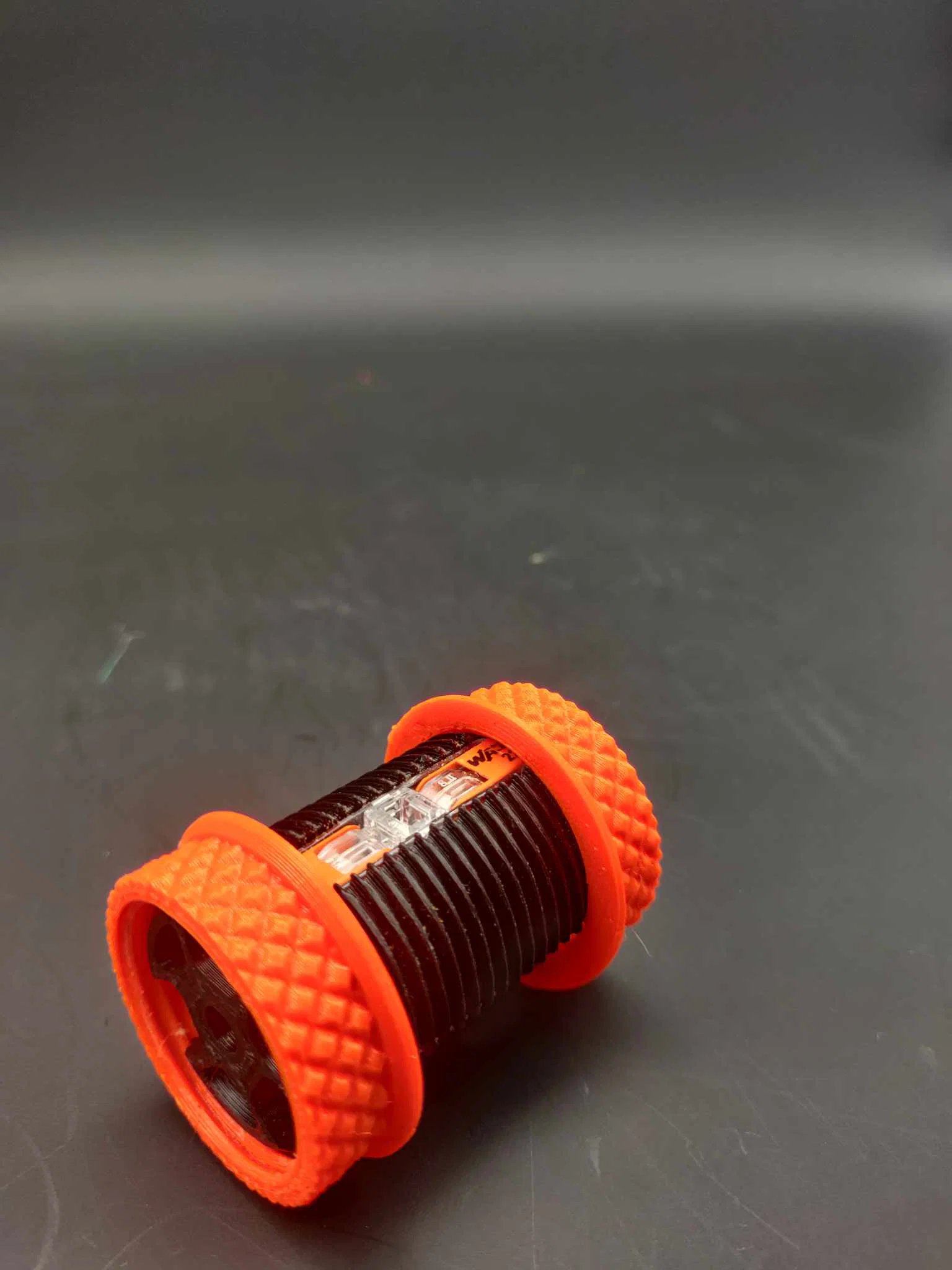

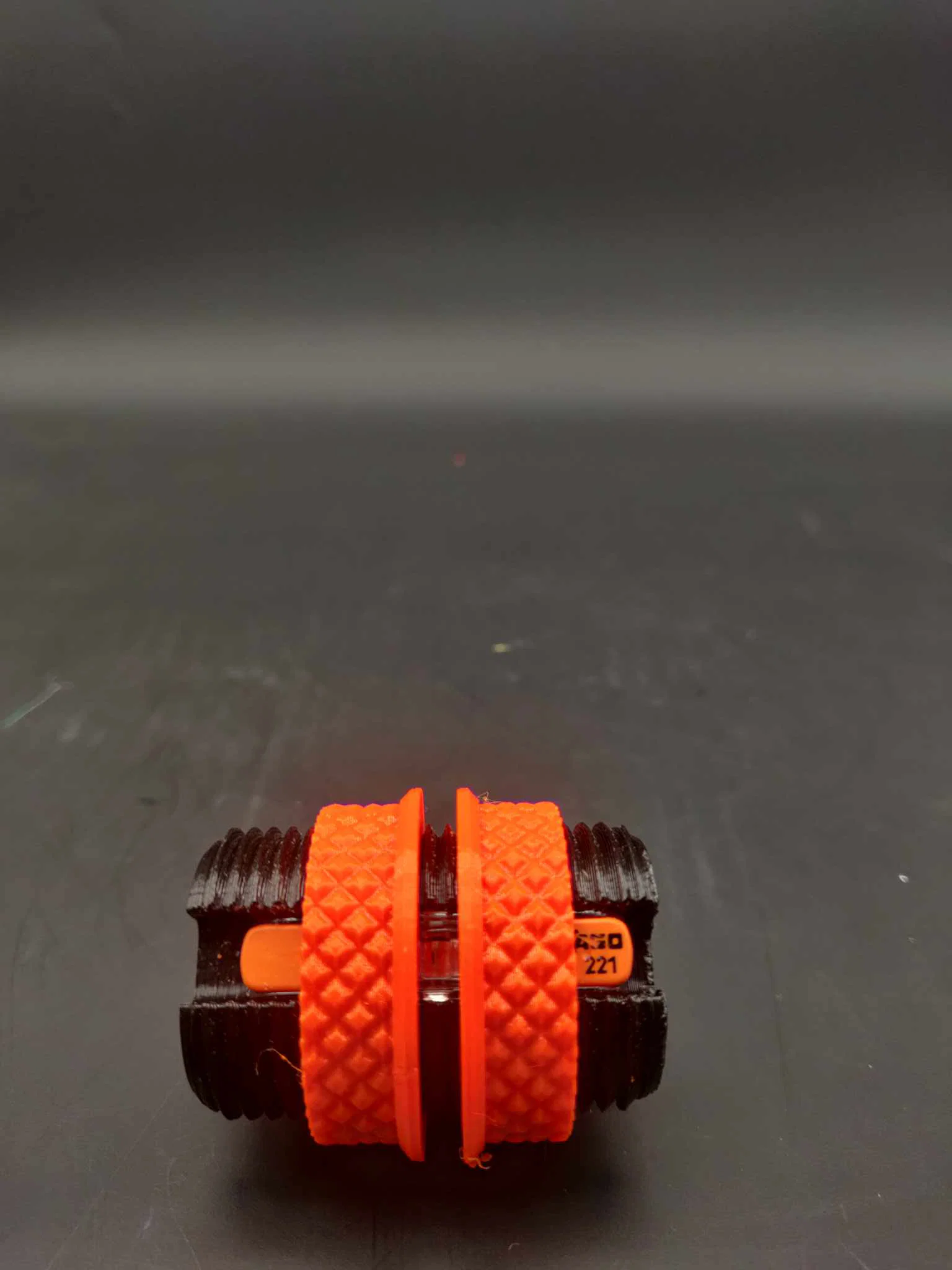

Mẫu này in không cần support. Mẫu thực tế đã được in bằng PETG, ASA và ABS với layer height 0.2mm. Layer height cao hơn có thể làm ê-cu siết quá chặt trên ren.

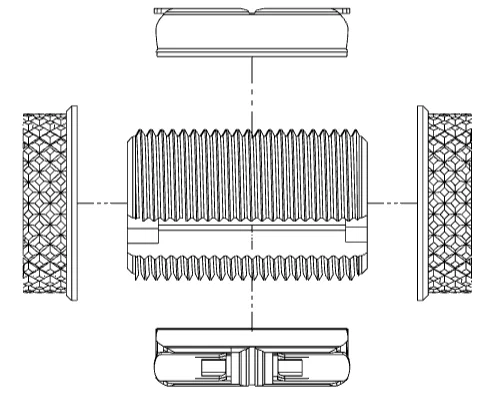

Để lắp bộ connector này bạn sẽ cần:

3x WAGO 221-411

1x Middle insert

2x Nut

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
1,6 MB
File lớn nhất
1,1 MB
