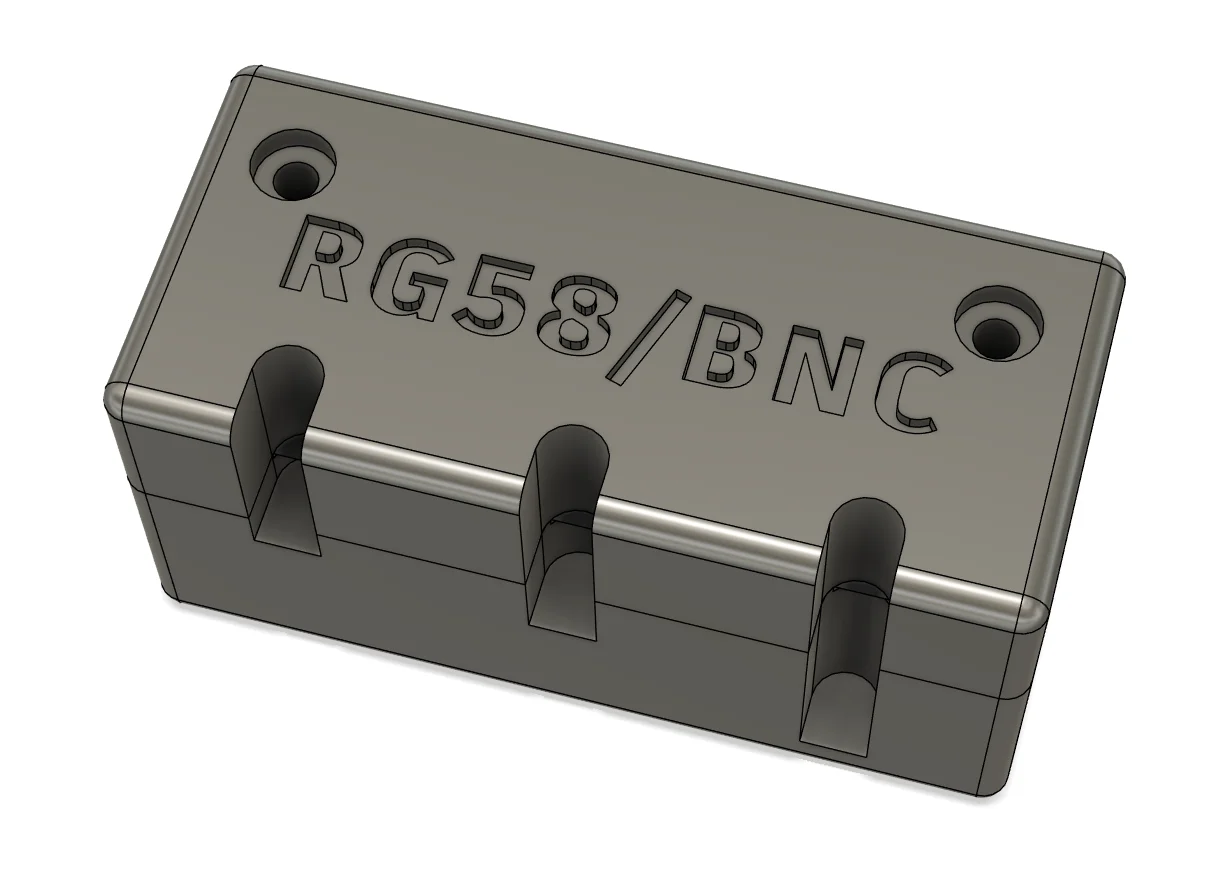

Dụng cụ tuốt cáp đồng trục RG58 cho đầu BNC… 1

1 hình
DIY

Dụng cụ tuốt cáp đồng trục RG58 cho đầu BNC (Coaxial Cable Stripper - RG58 / BNC)

Tác giả jugo2

Lượt tải
122
Lượt thích
11
Lượt coi
1.002
Tải tất cả (.zip)· 2 file · 748 KB· 748 KB

File 2 748 KB

  • RG58_BNC_Top_1777575039.stlSTL · 451,1 KB
  • RG58_BNC_Bottom_1777575040.stlSTL · 297 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#355934
Danh mục
DIY
Ngày đăng

Mô tả

Coaxial Cable Stripper - RG58 / BNC

Dụng cụ để tuốt cáp đồng trục RG58 dùng cho đầu bấm (crimp) kiểu BNC.

Dùng với lưỡi dao rọc giấy tiêu chuẩn (Stanley, DeWalt, v.v.) và 2 con vít M3 dài 30mm kèm ê-cu.

Thiết lập in (Print settings)

Mật độ infill: 15%
Kiểu infill: Rectilinear
Chỉ dùng support trên build plate

In bằng Original Prusa MK4

Kích thước (Dimensions)

Đường kính cáp RG58: 4.95 mm
Lớp dẫn ngoài RG58: 3.6 mm
Lớp điện môi (Dialectric) RG58: 2.96 mm
Lõi dẫn trong RG58: 0.95 mm

Chiều dài lõi dẫn trong BNC: 3 mm
Khoảng chừa điện môi BNC: 3 mm
Chiều dài lớp áo (jacket) BNC: 8.5 mm
