Hakko Stacko - Giá chồng mỏ hàn FX-888D kèm ngăn kéo nam châm

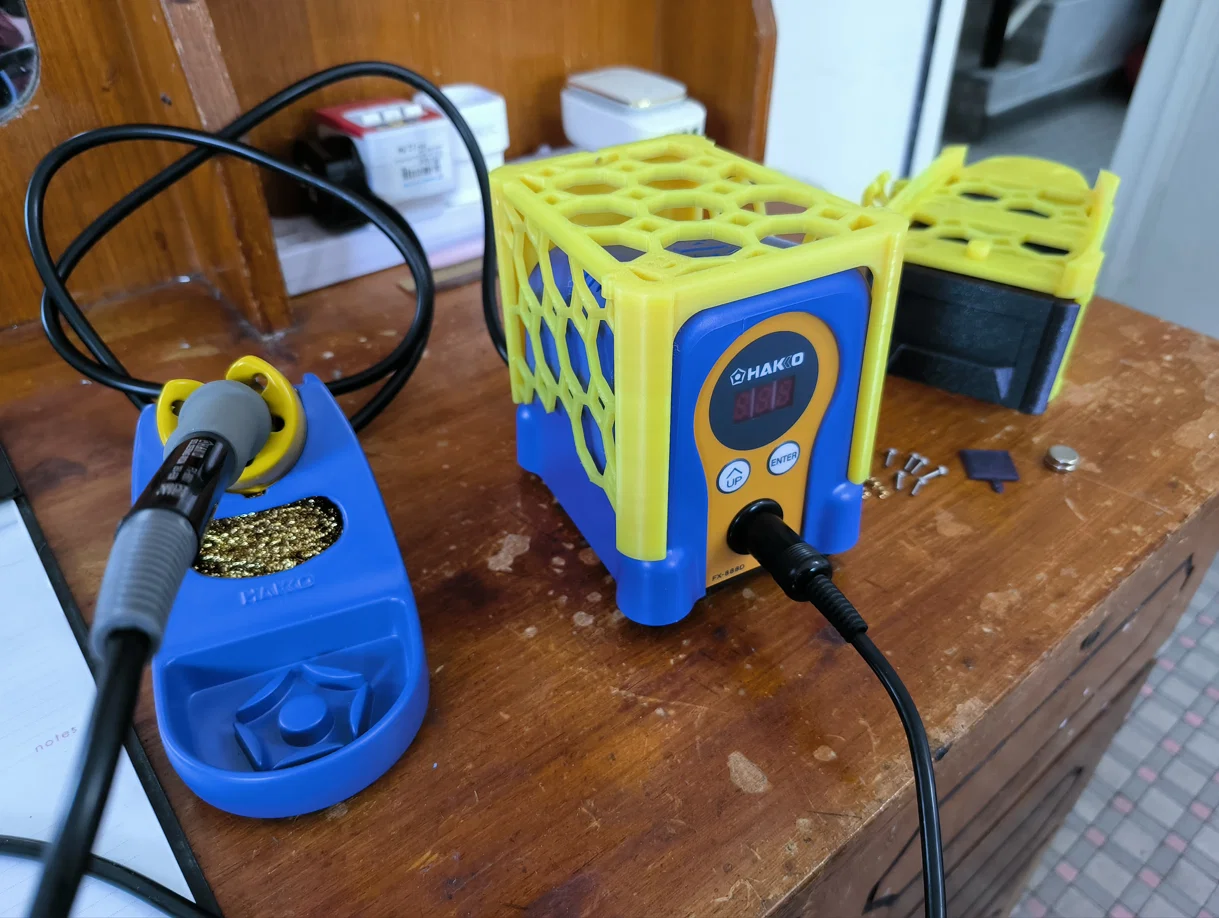

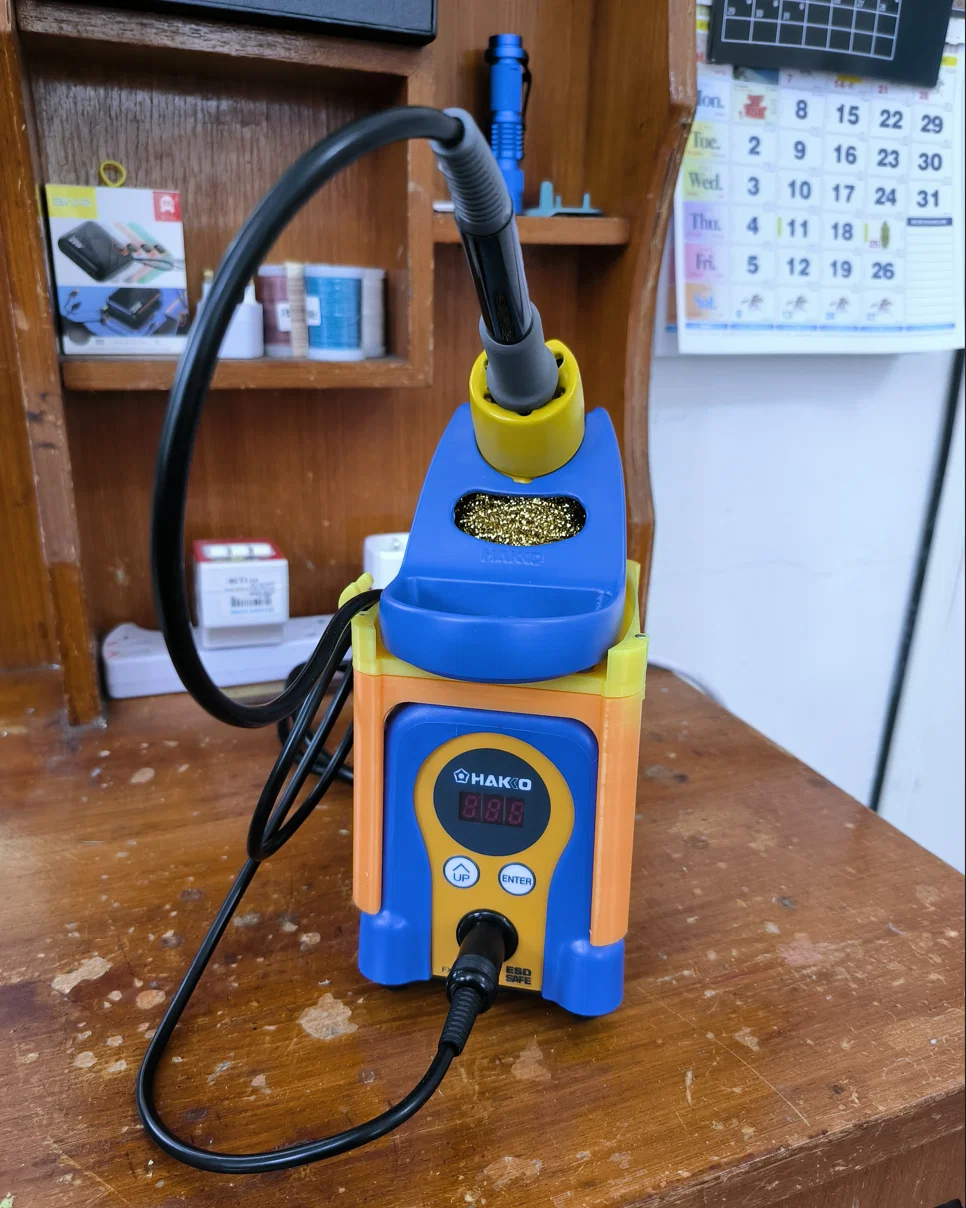

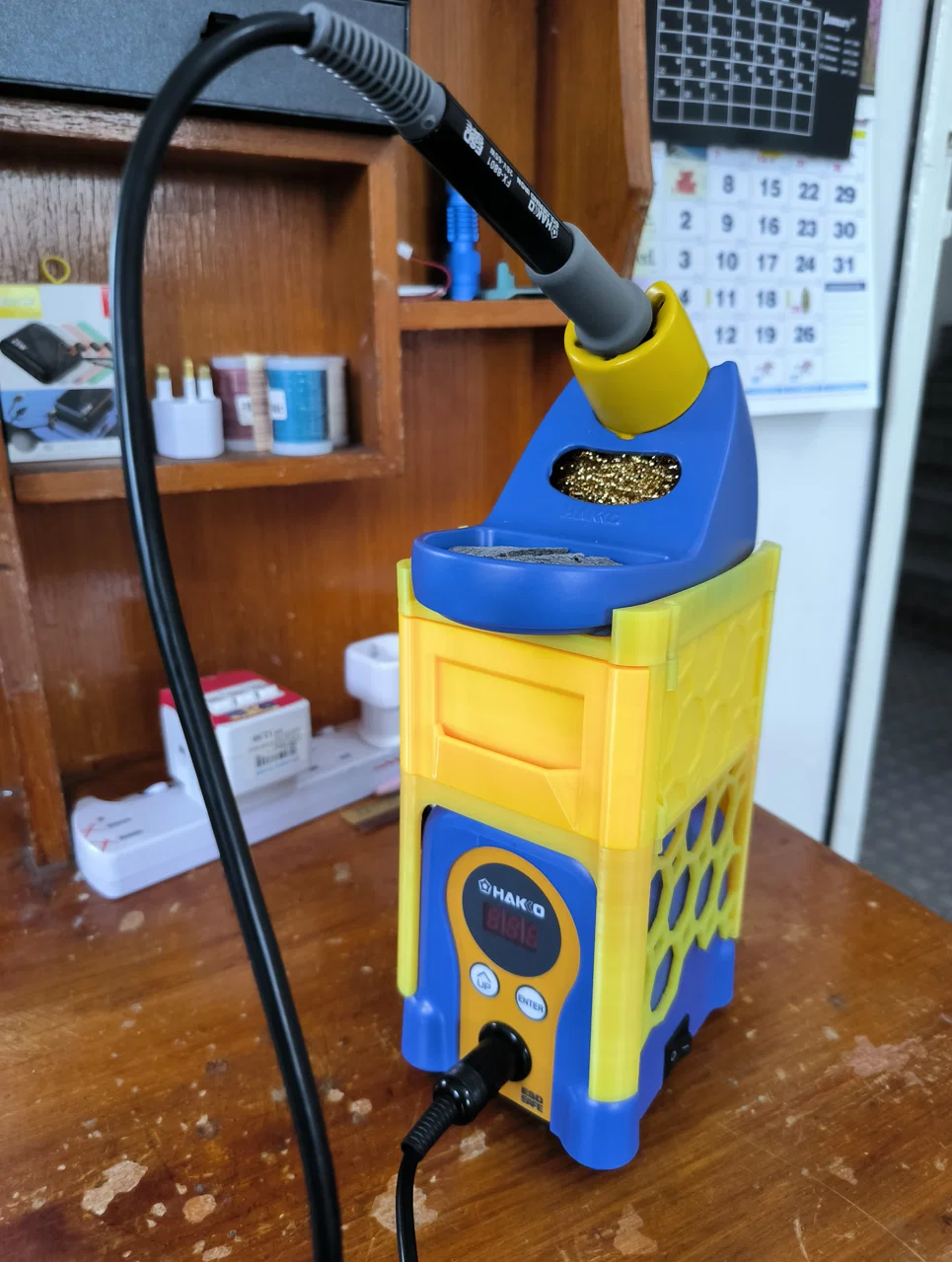

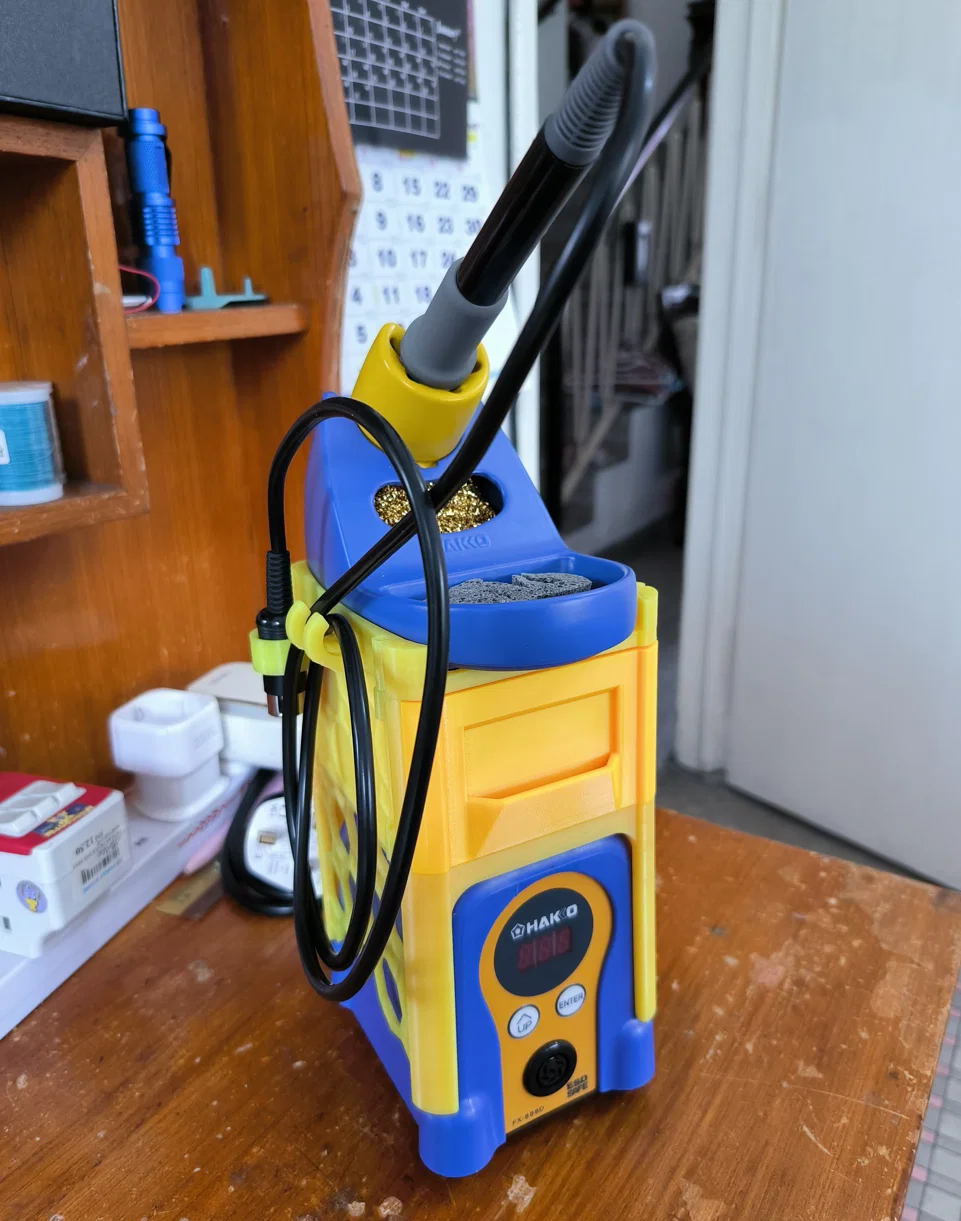

Để tiết kiệm diện tích, mình muốn chồng cây mỏ hàn Hakko FX-888D lên trên cái trạm, và lúc thấy sự kiện về model hàn thiếc thì mình nghĩ: giờ là lúc làm luôn :)

Nếu muốn bản đơn giản, bạn chỉ cần in phần top và bottom để làm chỗ đặt/chồng cái giá đỡ mỏ hàn.

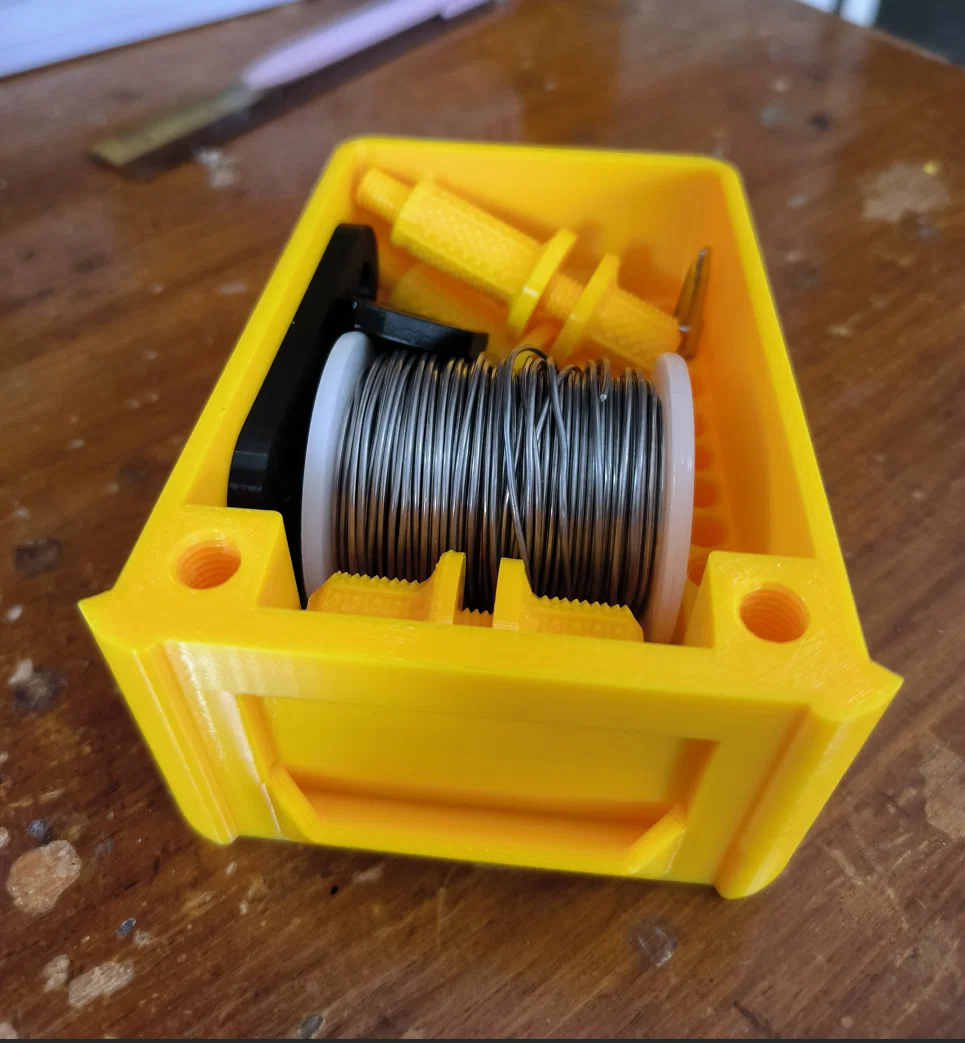

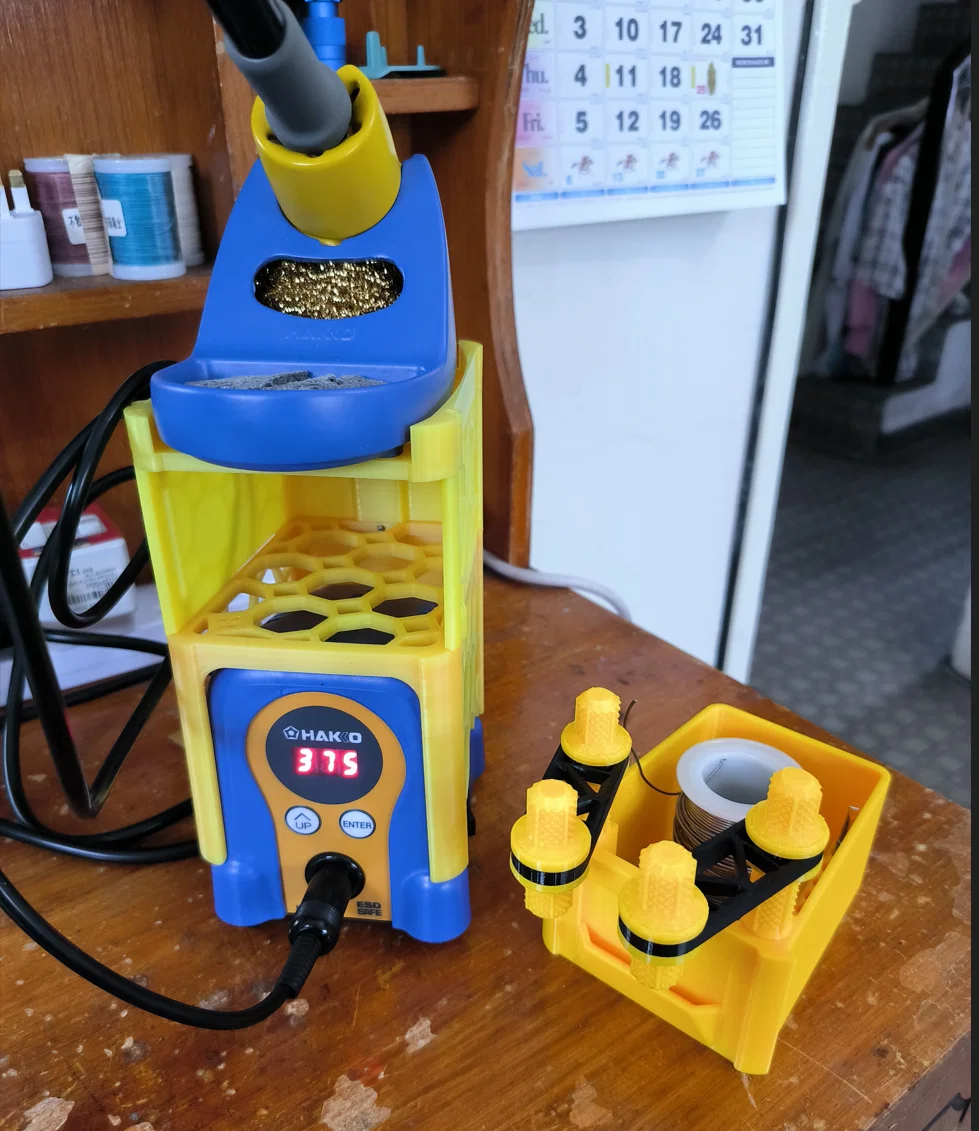

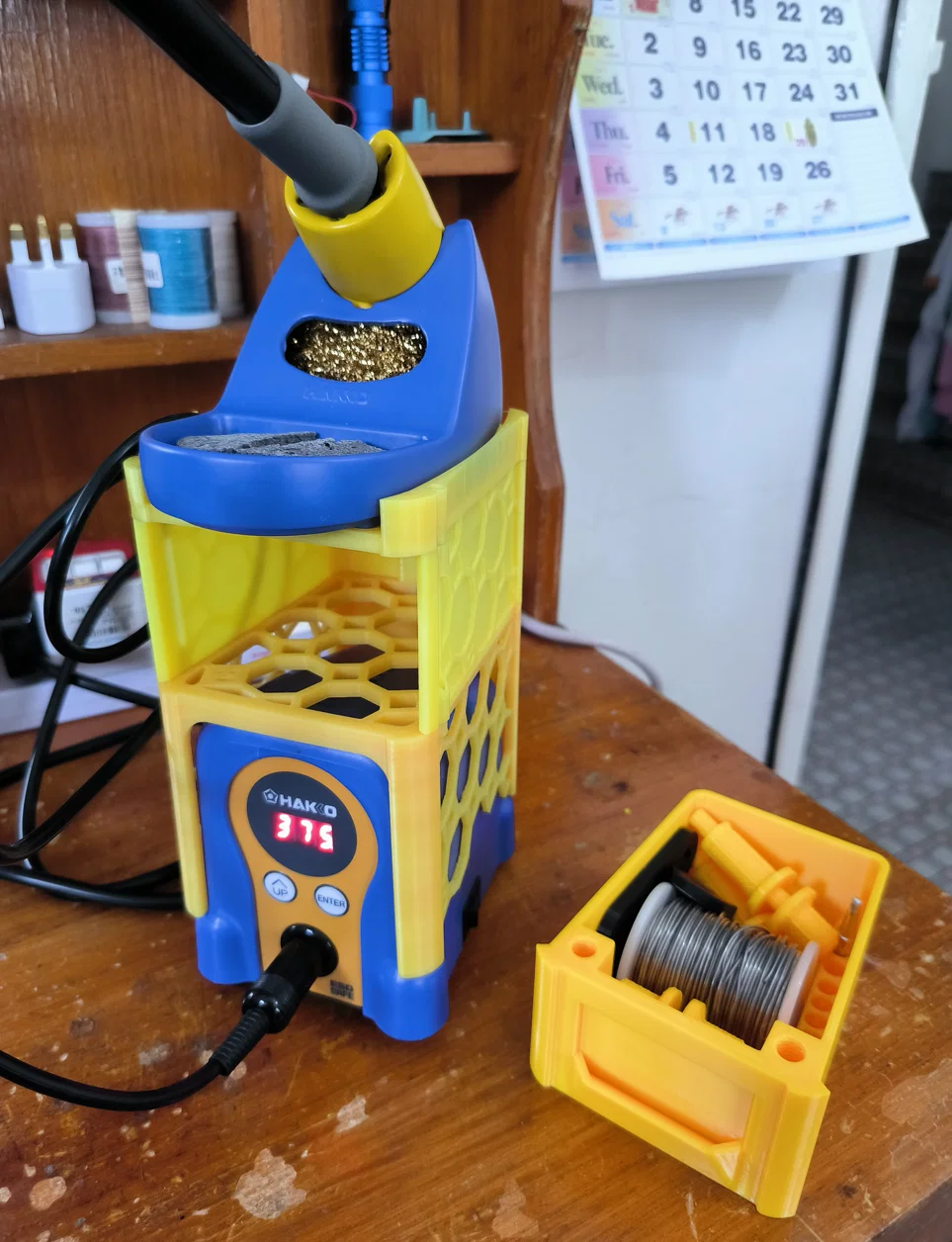

Bản “deluxe” thì có thêm một ngăn kéo nam châm để đựng thiếc và tip hàn (lỗ 8 x 6.5mm và 3 x 7.5mm; lưu ý khoảng cách giữa các tip hơi sát nên chắc bạn sẽ muốn để trống vài vị trí).

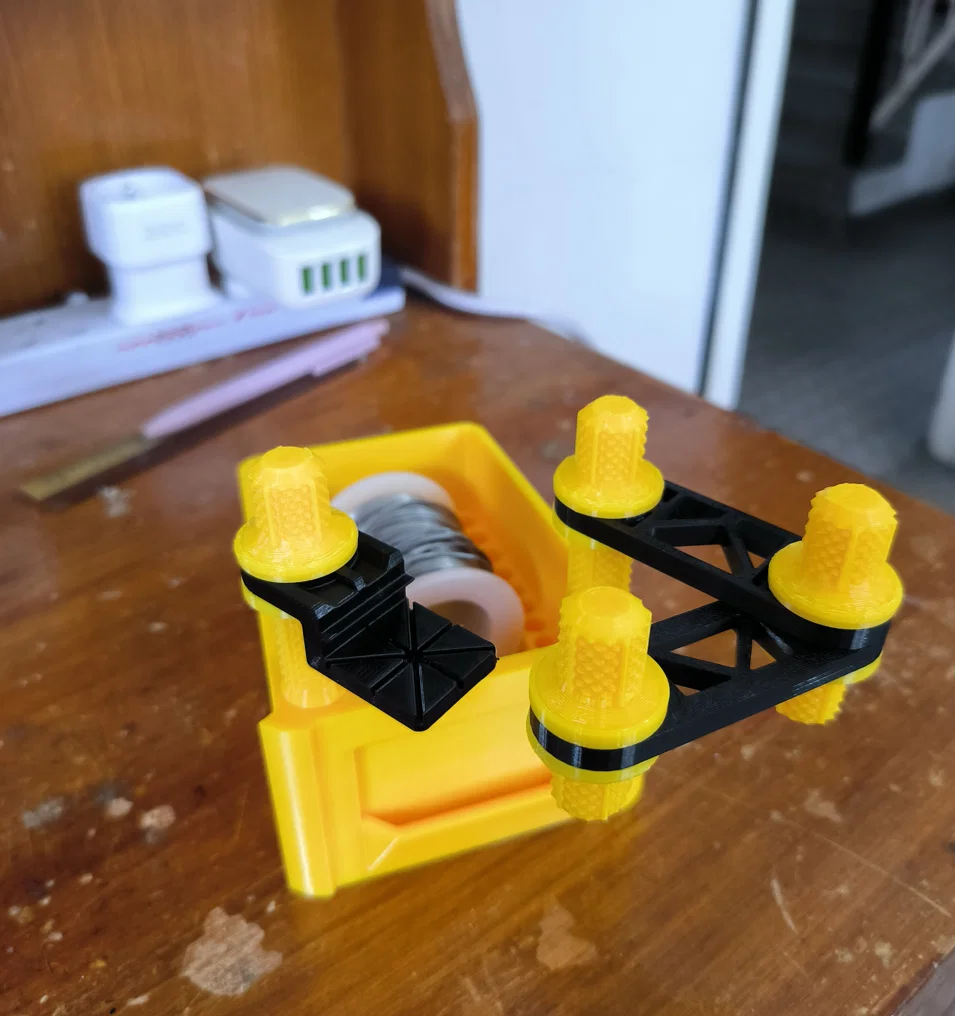

Ngăn kéo có 2 lỗ gắn, có thể biến ngăn kéo thành “helping hand”.

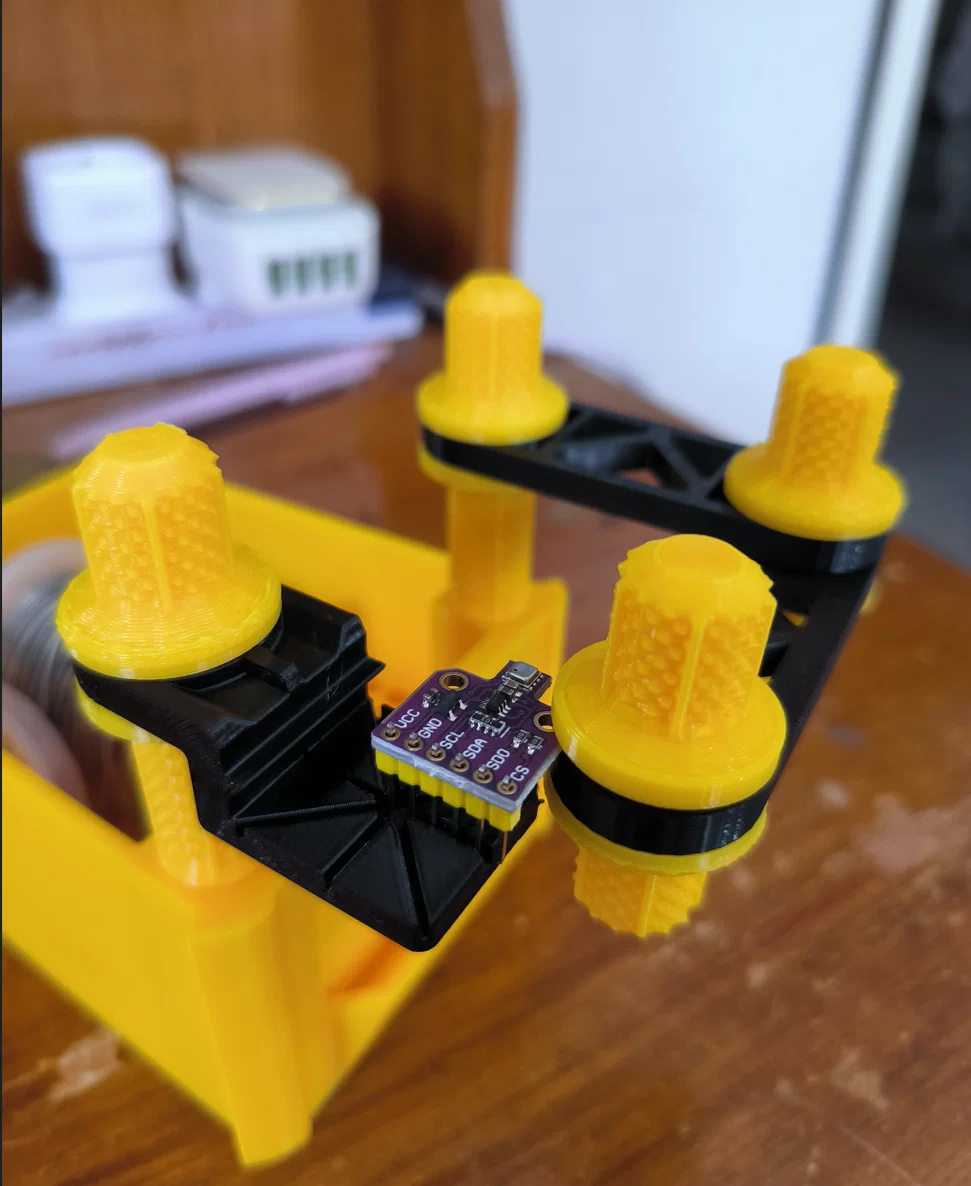

Dù mình chưa xài nhiều, nhưng cái dupont pin jig chắc cũng khá tiện.

Phần cứng cần chuẩn bị:

Chỉ bản top mount:

• 2 insert ren M2 (threaded inserts), dài 2.7mm
• 2 ốc M2 dài 15mm

(Mình có chỉnh ảnh hơi “bẩn” vì ảnh mình chụp lúc đó có ốc M2 8mm, nhưng top mount cần ốc dài hơn..)

Bản có ngăn kéo:

• 6 insert ren M2 (threaded inserts), dài 2.7mm
• 6 ốc M2 8mm (bản này không cần ốc 15mm)
• 2 nam châm tròn 12x3mm

Không cần keo :)

Những part không có chữ “needs supports” trong tên file thì có thể in không cần supports.

Mình dùng PLA cho các part của trạm và PETG cho phần helping hands. Lưu ý là cuộn PLA của mình độ dung sai khá tệ nên mình đã chỉnh kích thước ren theo đó. Nếu filament của bạn chuẩn hơn thì có thể sẽ hơi lỏng. (Bù lại cuộn đó đổi màu nhìn cũng đã mắt, nên cũng đỡ :)

Cập nhật phiên bản:

5 Feb 2024: tăng kích thước và độ rộng của các đường trên đai ốc và bu-lông của solder helper. (bản v1.3 và pole v2.2)

18 Feb 2024: Khi thiết kế trong SketchUp mình hay scale mọi thứ để giảm lỗi làm tròn, và mình quên scale ngăn kéo về đúng kích thước thực :) Tỉ lệ của file ‘Hakko Stacko - FX888d - drawer - v1.2.stl’ giờ đã đúng; ngoài phần scale ra thì file giống hệt v1.1

Lắp ráp:

Top mount:

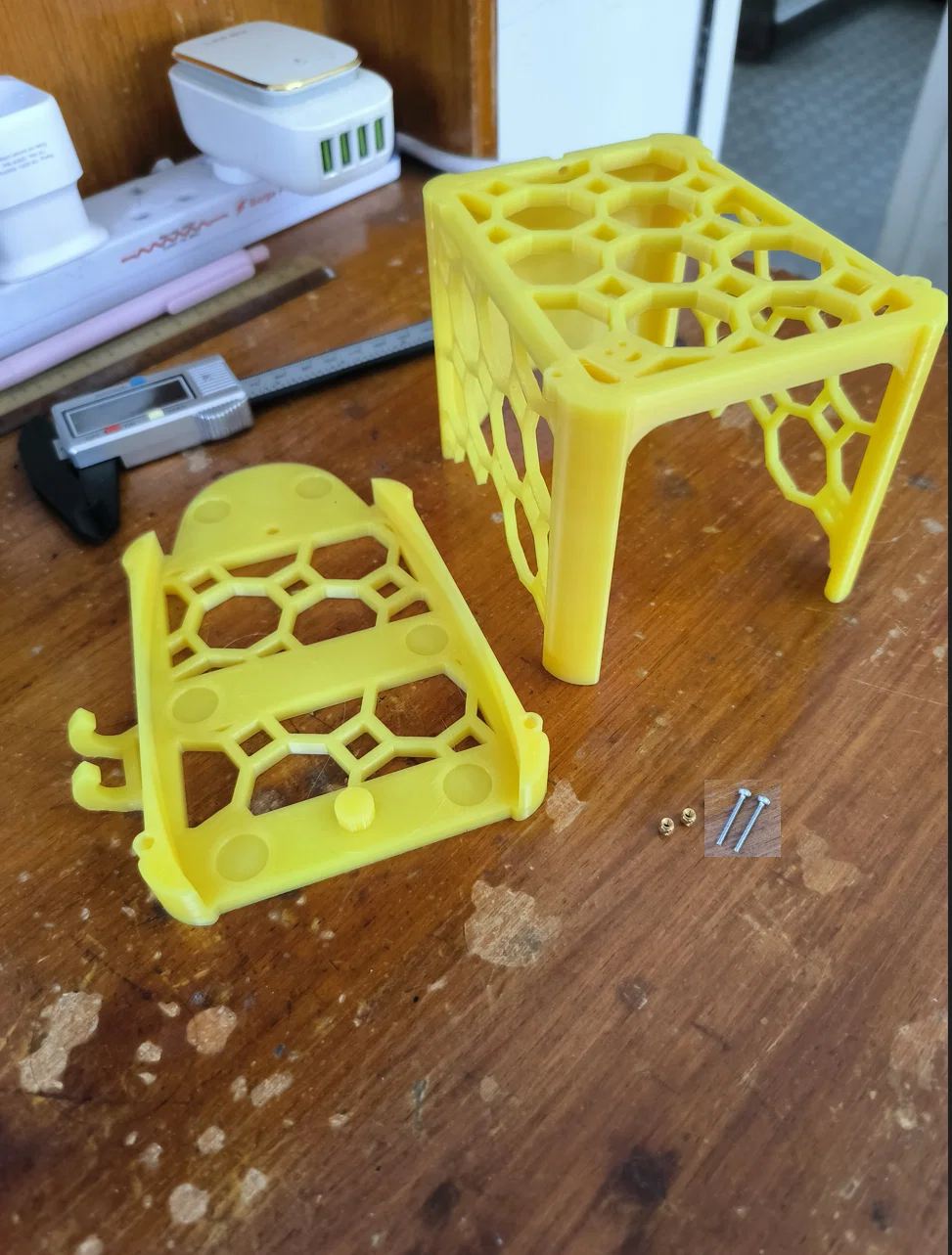

Chỉ phần base cần gắn insert ren:

(Ở đây bạn sẽ thấy hiệu ứng đổi màu :) khoảng 30°C là nó chuyển sang vàng)

Bản có ngăn kéo:

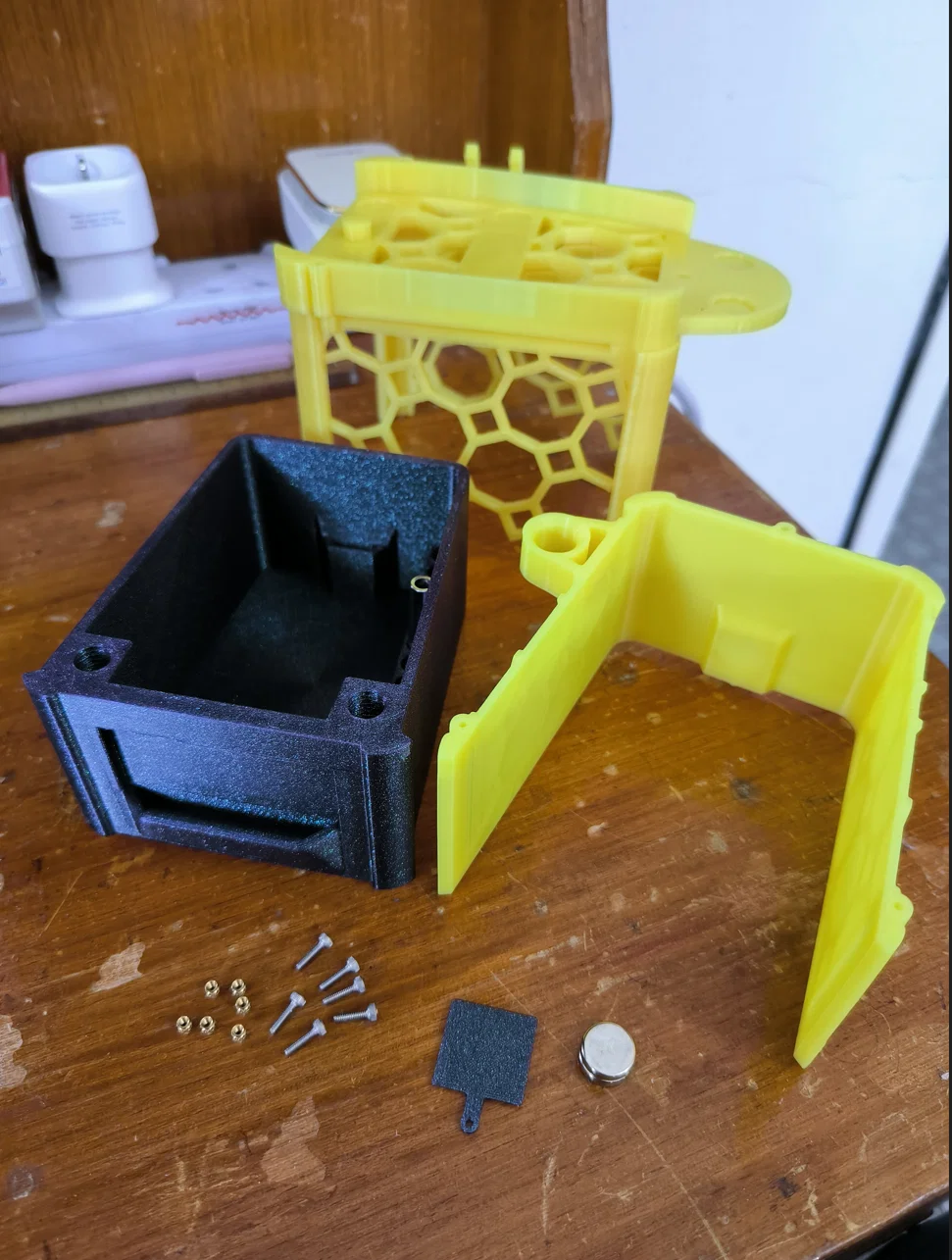

Bắt đầu với insert ren, phần base:

Phần top:

Phần middle:

Gắn nam châm vào part middle và vào ngăn kéo; nhớ canh đúng chiều trước khi gắn, không thôi tự nhiên bạn có “ngăn kéo tự đẩy ra” ;)

Bắt vít phần middle vào phần bottom:

Lặp lại cho mỗi bên

Lưu ý nắp pin có mặt trên hơi nghiêng để nó giữ đúng vị trí; nếu không khớp thì kiểm tra lại chiều lắp.

Lặp lại cho mỗi bên

Xong :)

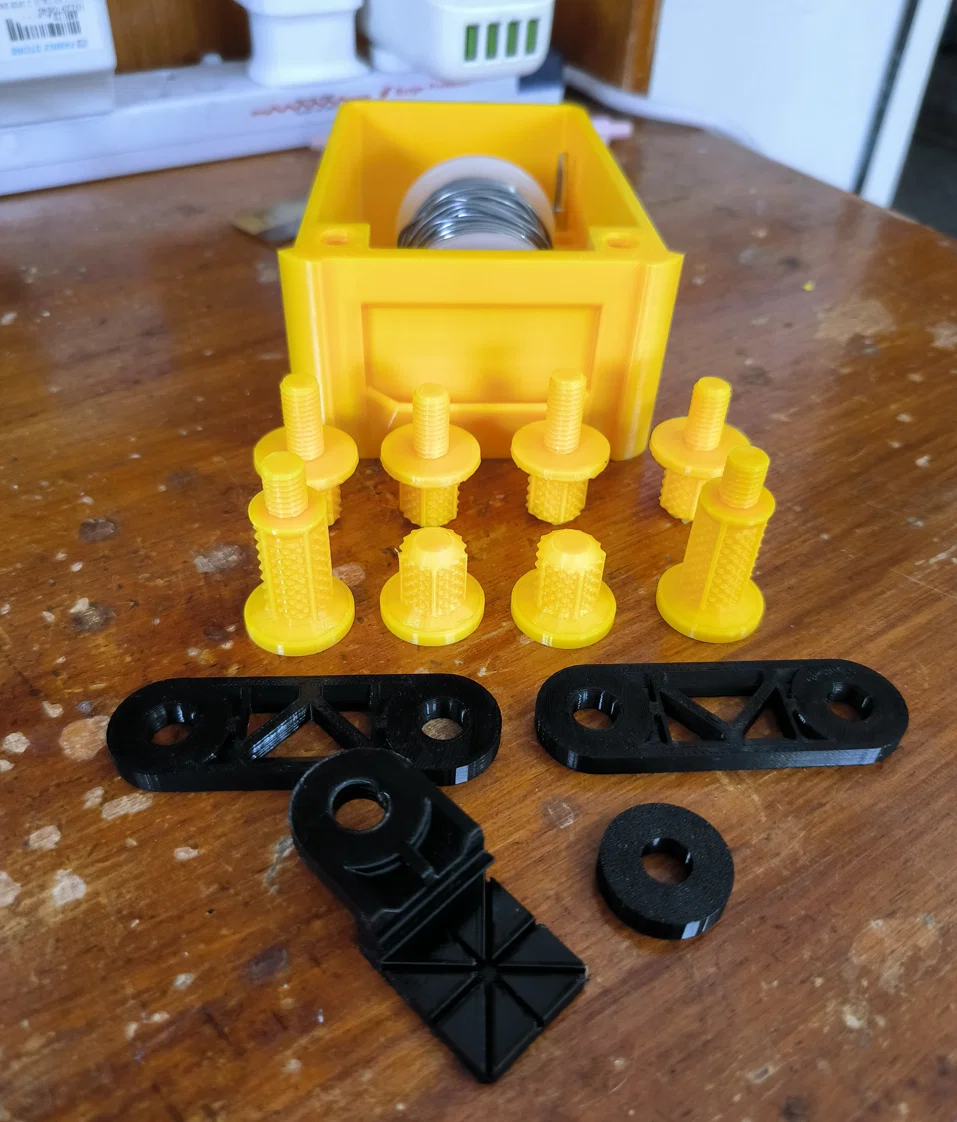

Để có một bộ helping hands ổn ổn thì in: (mà nói thiệt là helping hands này cũng không phải quá ngon..)

• 2 arms
• 2 cap nuts
• 2 caps 12mm
• 2 caps 15mm
• 1 dupont jig

Caps 18mm thì với mấy bản in của mình vặn vô hết ren hơi cực, nhưng có thể sẽ hữu ích với bạn nếu máy/filament của bạn dung sai khác.

Cái spacer có thể hữu ích tuỳ theo cấu hình của bạn để cân bằng các điểm bắt.

Lưu ý cái vòng trên part middle: mình tính làm chỗ để cất mỏ hàn lúc nguội để dây thò ra ít hơn khi không dùng, nhưng mình chắc kiểu gì cũng có ngày bật mỏ hàn mà quên dời mỏ.. Dùng để cắm dây thì vẫn OK. Nếu bạn dùng cái vòng đó để kẹp mỏ hàn thì tự chịu rủi ro nha..

Chúc vui và in/hàn thiếc ngon lành :)
