Khay đựng linh kiện Parametric Parts Bins (FreeCAD/STL)

Mình muốn lấp đầy nhiều hộp đựng linh kiện chỉ bằng các khay nhỏ, nhưng mỗi hộp lại chỉ đi kèm có vài cái. Tệ hơn nữa là mình phát hiện mấy hộp đựng loại rẻ (dù nhìn như cùng một sản phẩm) đôi khi lại có chiều cao khác nhau.

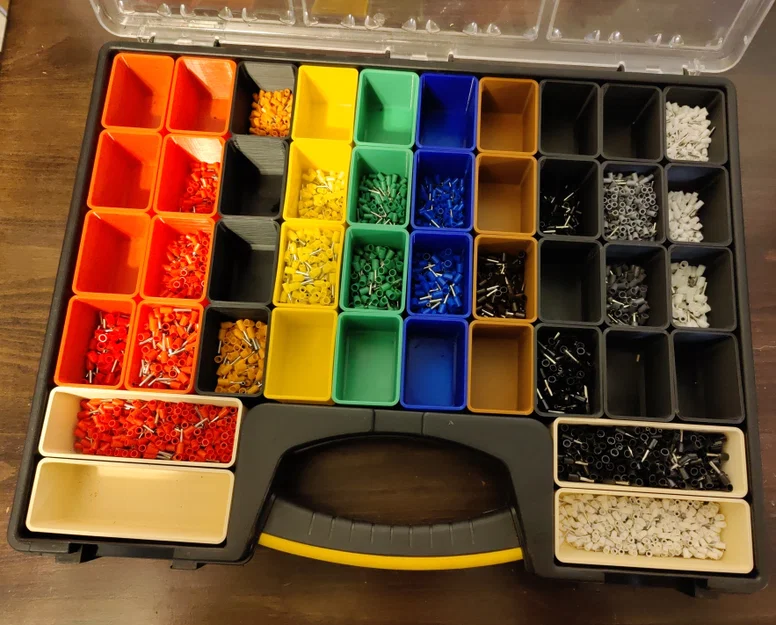

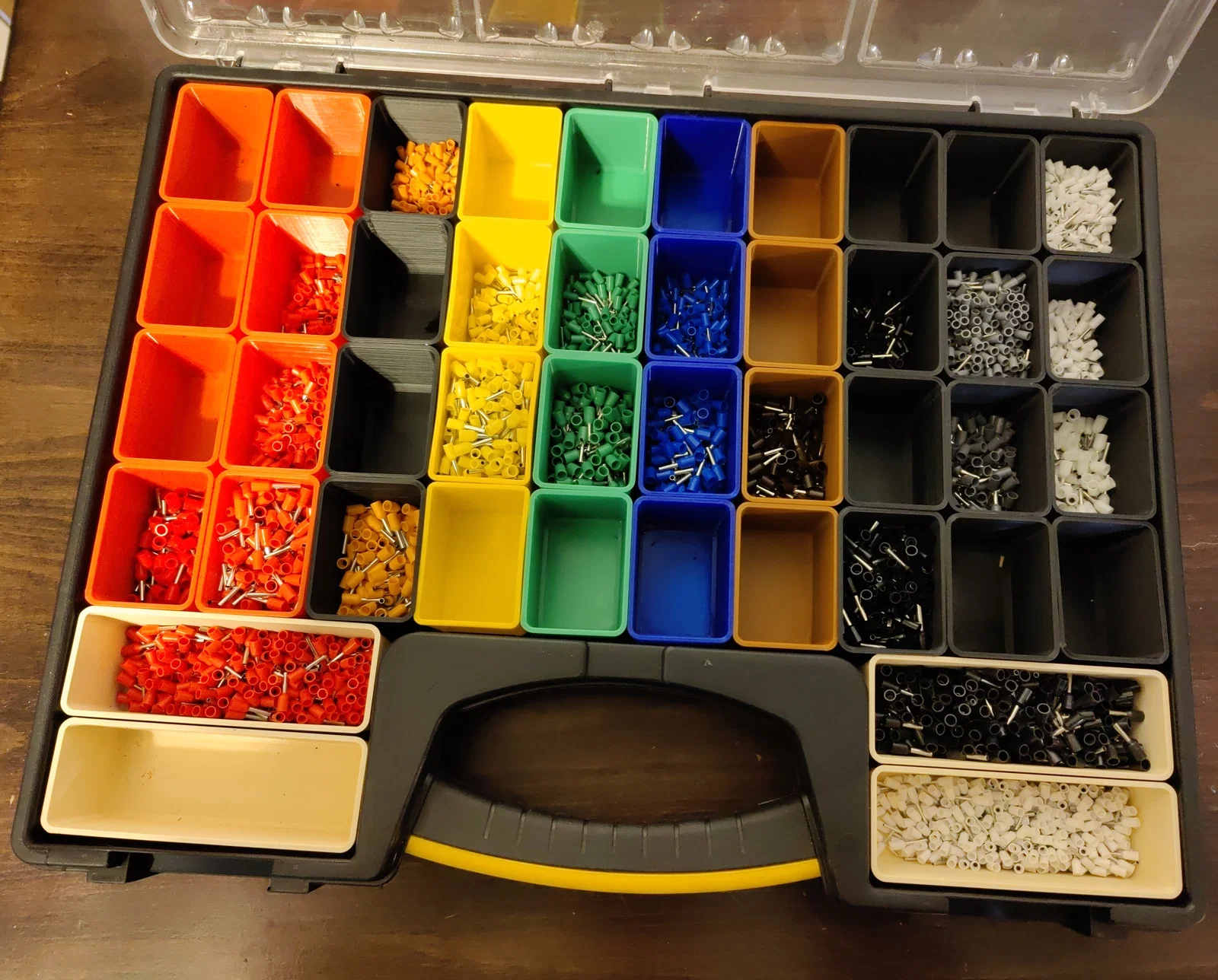

Vậy nên một file CAD dạng parametric, nơi bạn chỉ cần nhập “BinWidth”, “BinLength” và “BinHeight” để ra đúng kích thước khay bạn muốn, gần như là lựa chọn duy nhất. Điều mình không ngờ là mình lại thích chuyện in nhiều khay với màu khác nhau đến vậy, vì nó giúp việc phân loại đồ dễ hơn hẳn.

TIPS:
Trong file CAD có một “lỗi” mà tới giờ mình vẫn lười sửa. Tham số “LipExtraThickness” bị cộng vào chiều rộng. Vì vậy hãy trừ (2 x _“LipExtraThickness”) khỏi “BinWidth” bạn muốn (mặc định là 2*0.8mm=1.6mm)

• Xin lỗi vì vụ này! -_ Có lẽ nên in thử 1 cái trước khi in cả loạt. Mình đã in ~36 cái rồi mới phát hiện; tụi nó vẫn dùng được miễn là mình không lấp kín cả một hàng bằng những cái bị rộng hơn đó.

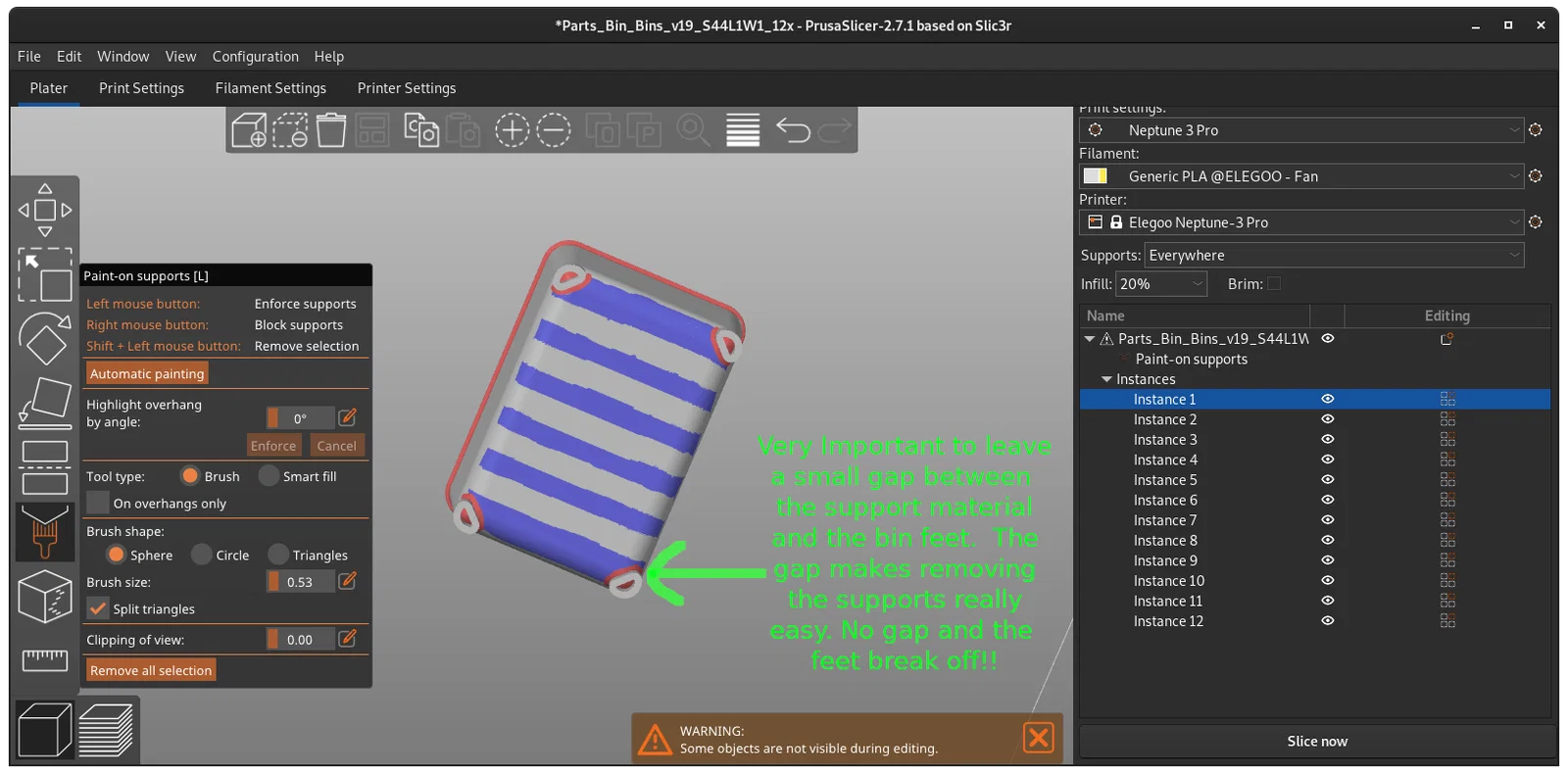

Mình đảm bảo bạn dùng supports, và mình khuyên mạnh là hãy chặn supports ở phần lip, và trong phạm vi khoảng 1mm quanh phần feet. Nếu supports chạm vào feet thì rất dễ bẻ gãy chúng khi tháo. Chừa ra một chút thì supports sẽ búng ra rất dễ.

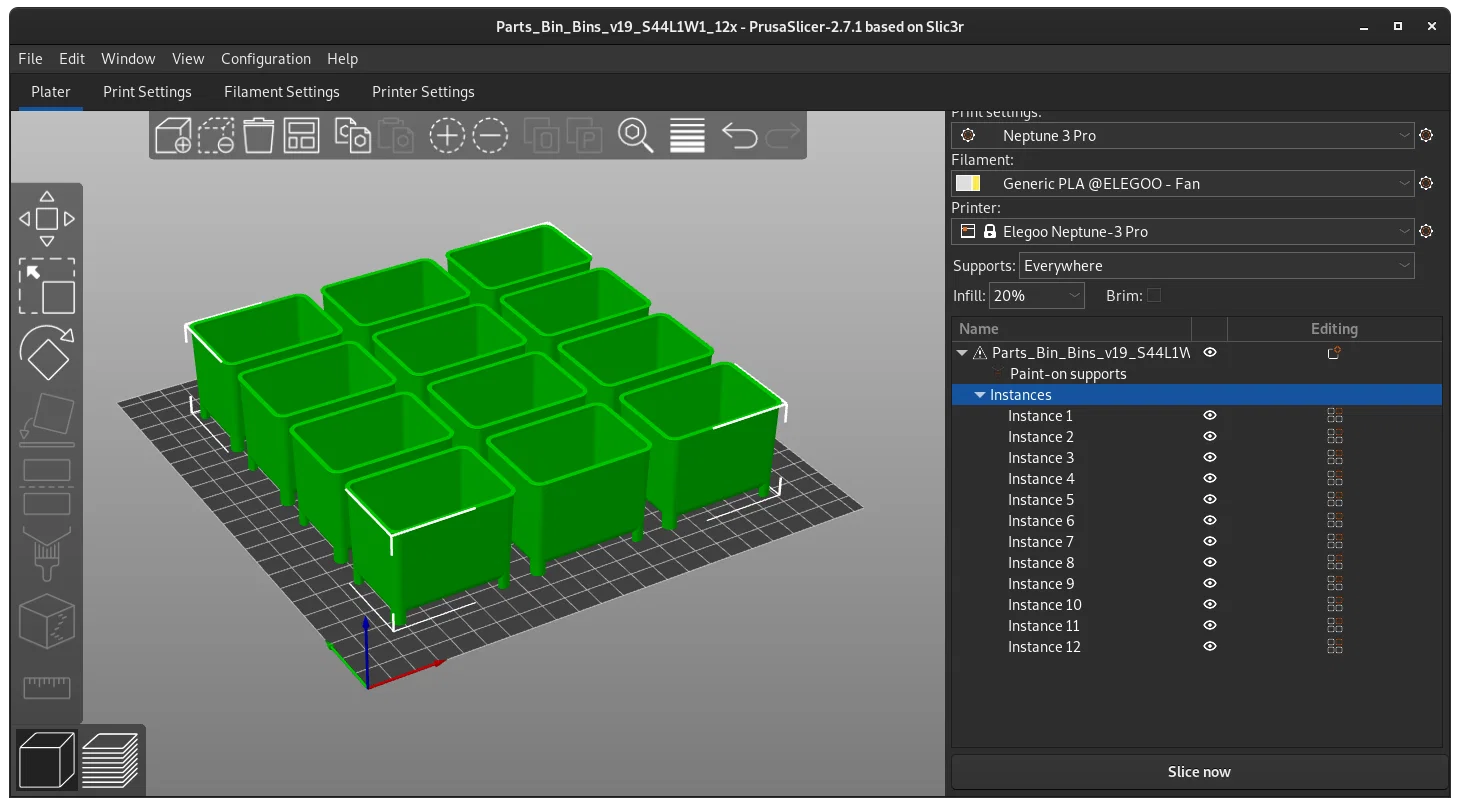

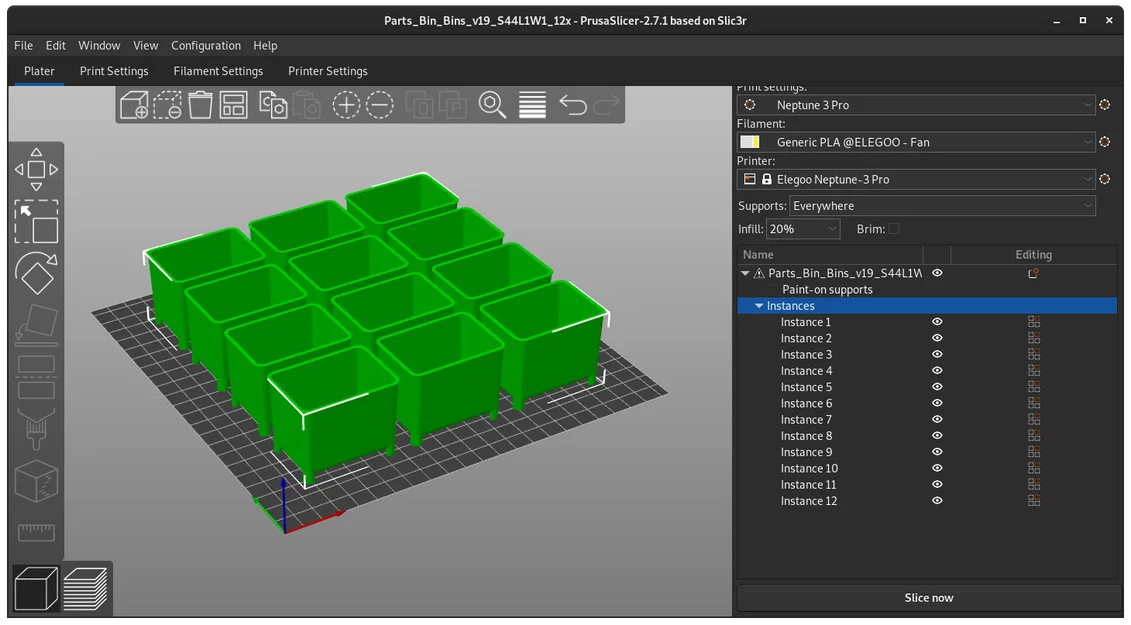

Trên build plate 235mm mình xếp vừa 12 khay thoải mái, và con Neptune 3 Pro chạy Marlin (in chậm) của mình in hơi hơn 1 khay/giờ một chút.

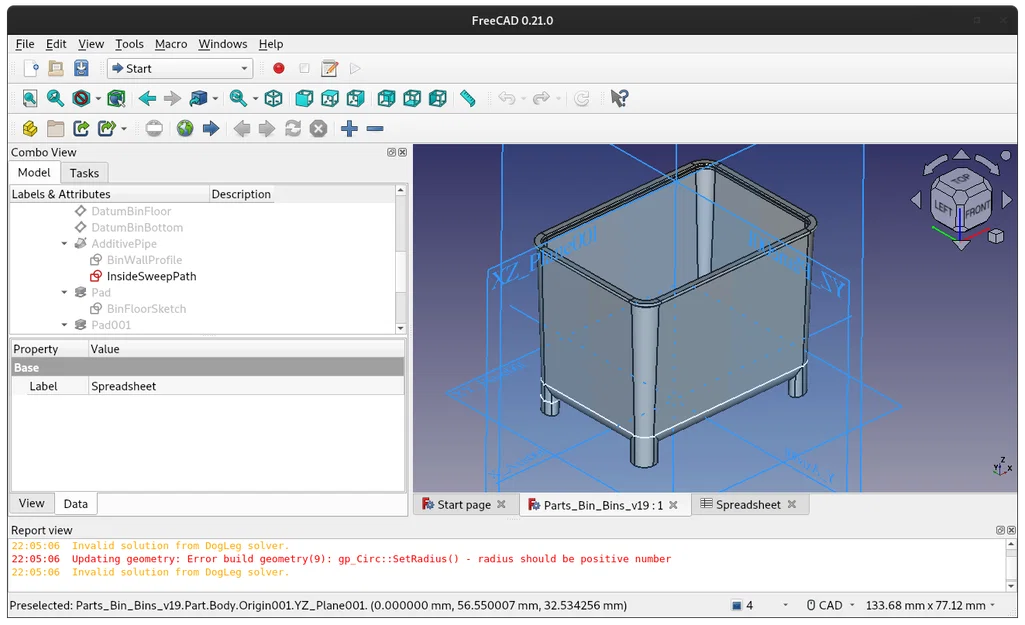

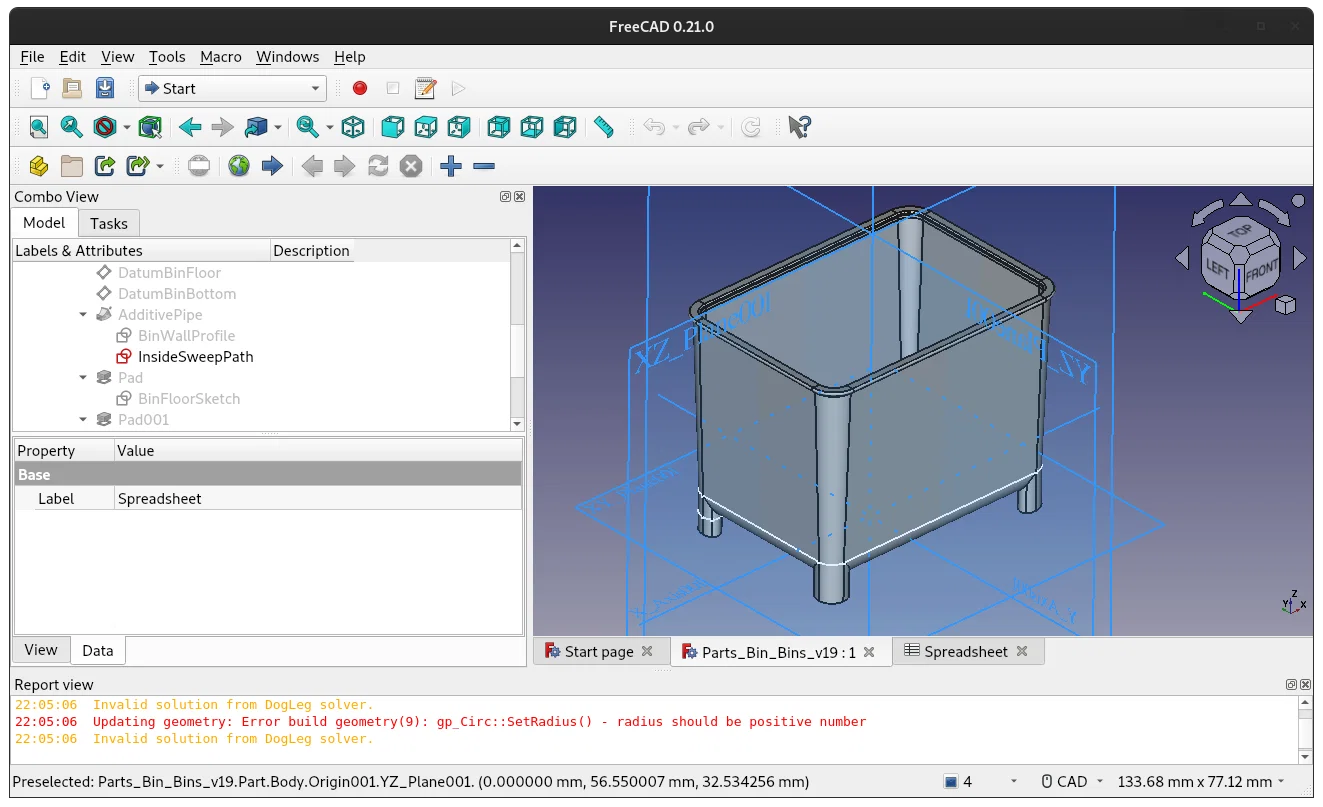

Nếu bạn dùng file CAD FreeCAD để tuỳ biến khay:

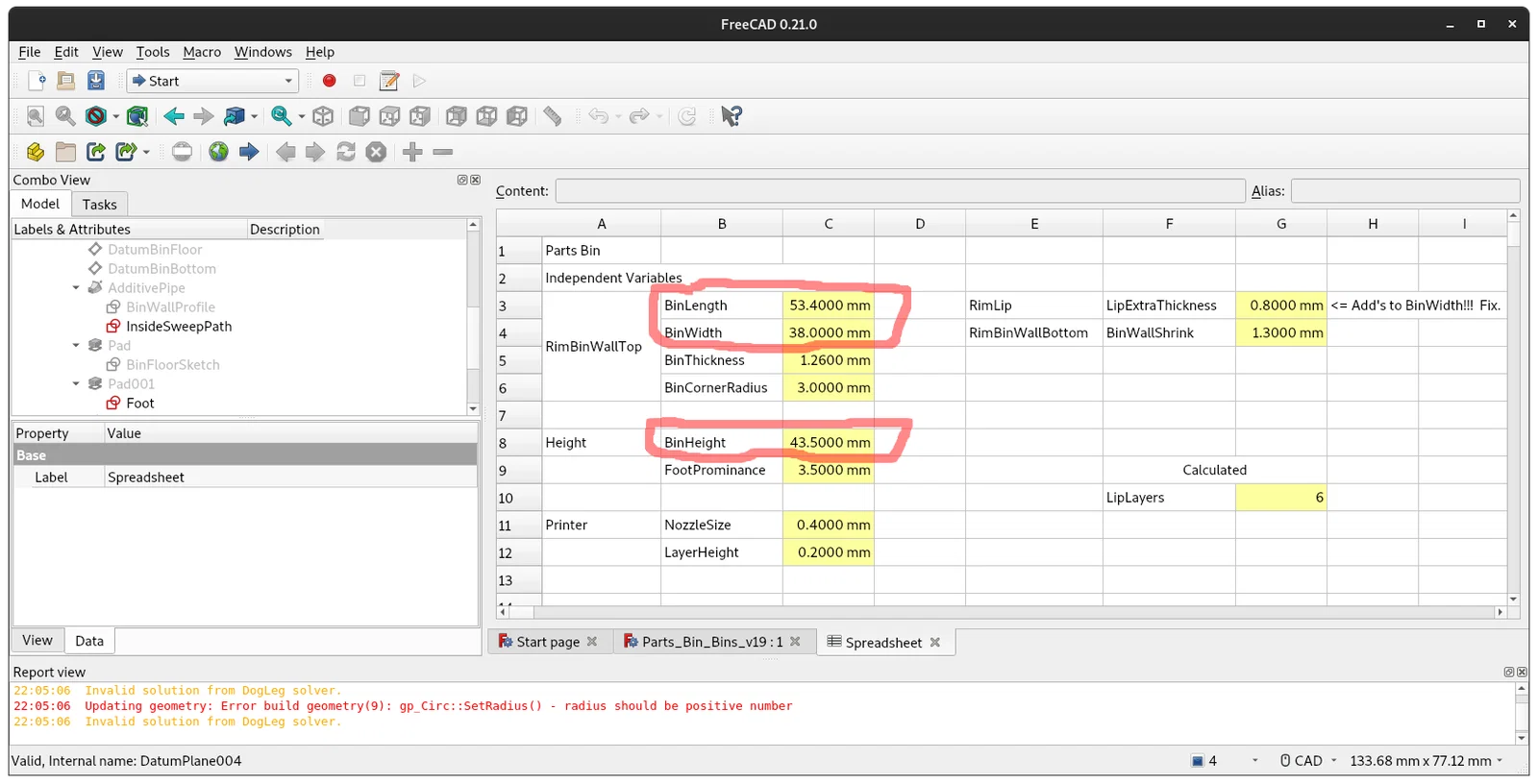

Hãy dùng phiên bản ‘stable’ mới nhất của FreeCAD, mở “Spreadsheet” rồi nhập kích thước bạn muốn (nhớ nhập theo kiểu này=> "53.4 mm" - phải kèm đơn vị!) Chờ nó tính toán lại toàn bộ, rồi chọn “Body” trong tree view và chọn “Export” trong menu “File”, vậy là bạn sẽ có STL tuỳ chỉnh!

Nếu website này hỗ trợ, mình sẵn lòng tạo STL cho bất kỳ kích thước hình chữ nhật nào bạn muốn. Mình rất hào hứng làm các khay dài, lớn để có thể để cả dụng cụ như kìm bấm cos (crimper) chung trong khay với các đầu cos bấm. - Hoặc có khi mình sẽ tiếp tục học CAD rồi làm loại khay có thể chia ngăn (sub-dividable) tiếp. Đây là dự án CAD đầu tiên của mình nên chắc chắn chưa hoàn hảo, nhưng hy vọng sẽ hữu ích cho bạn!

• Josiah Luscher
