Giá đỡ PCB parametric (chỉnh được) gắn DIN-Rail

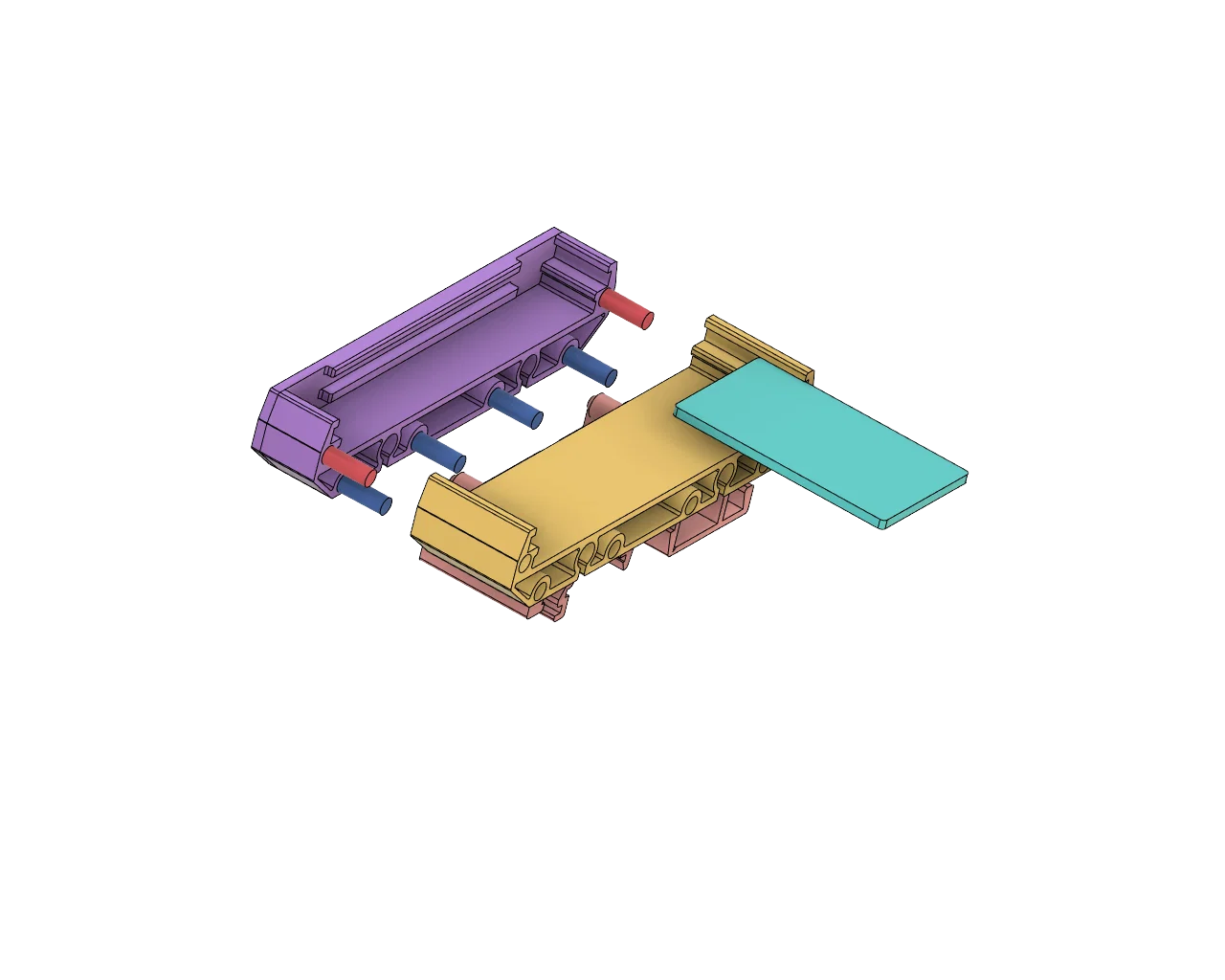

Đây là một PCB-Holder dạng parametric (có thể chỉnh) cho DIN-Rail. Mình đính kèm file Fusion 360 với đầy đủ history để anh em dễ chỉnh sửa/nâng cấp. Thiết kế lắp ráp không cần ốc vít, nhưng có thể bạn sẽ cần bù kích thước phần ngàm/connector trong slicer hoặc chà nhám nhẹ.

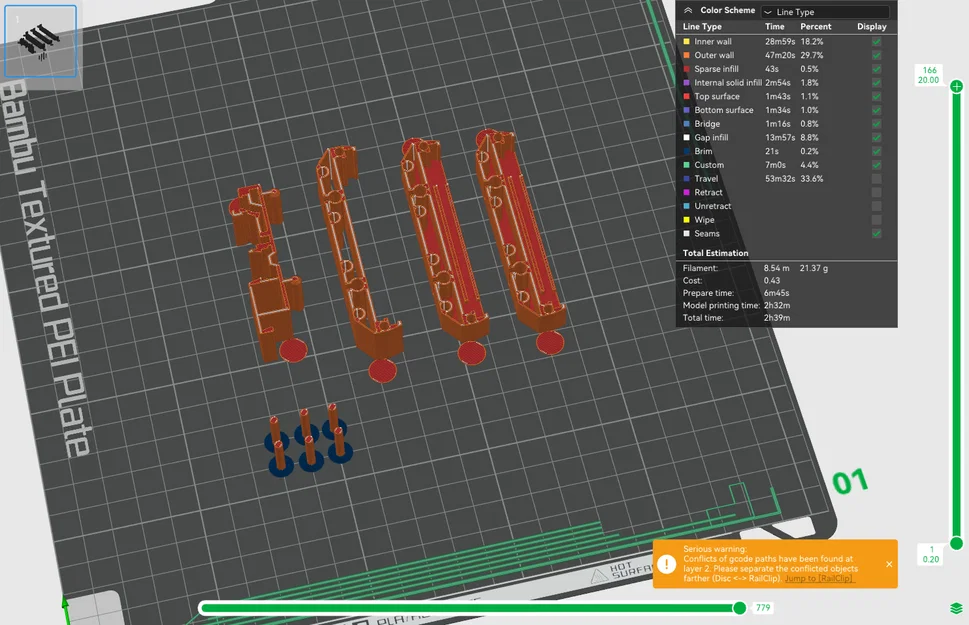

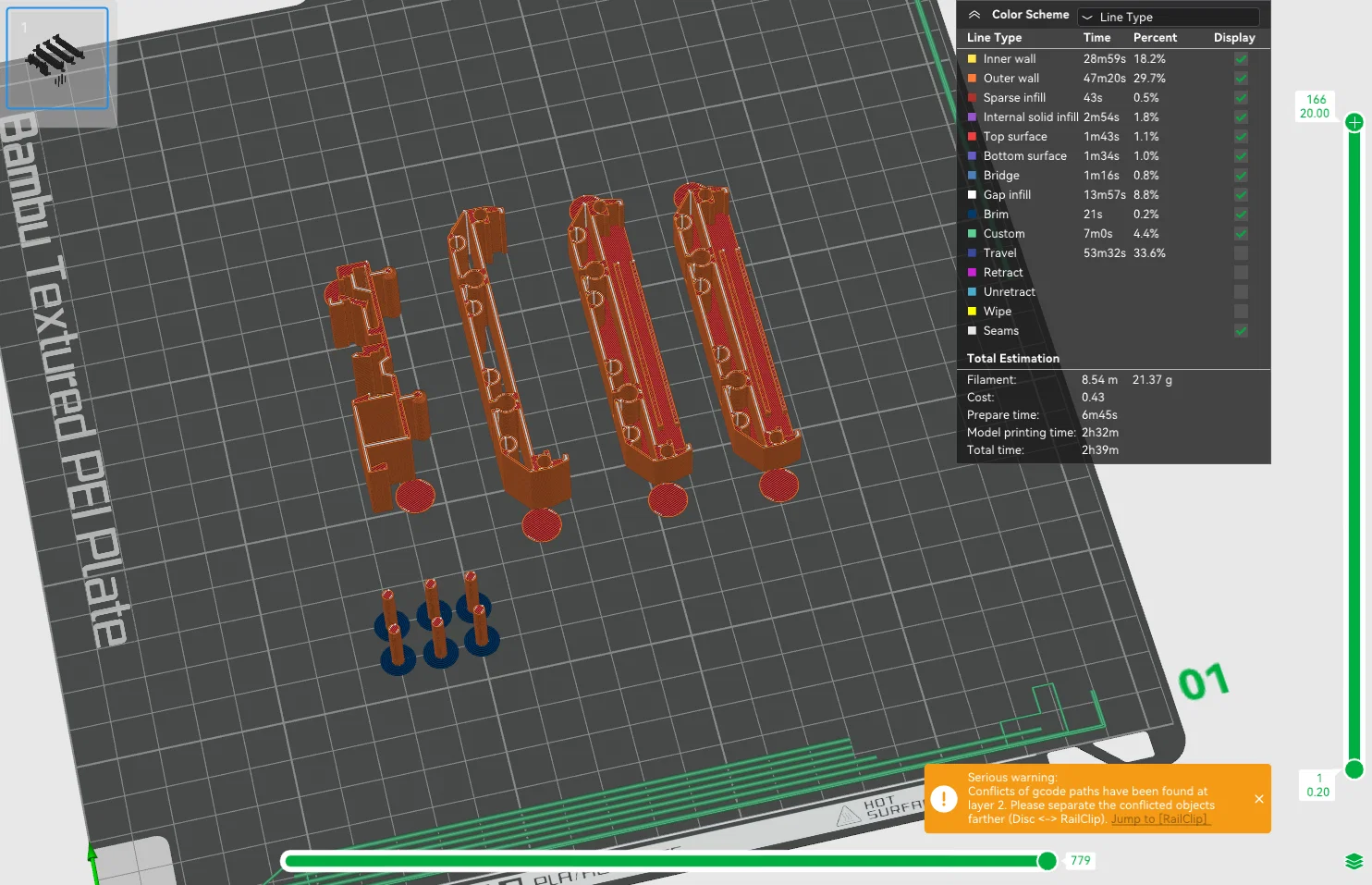

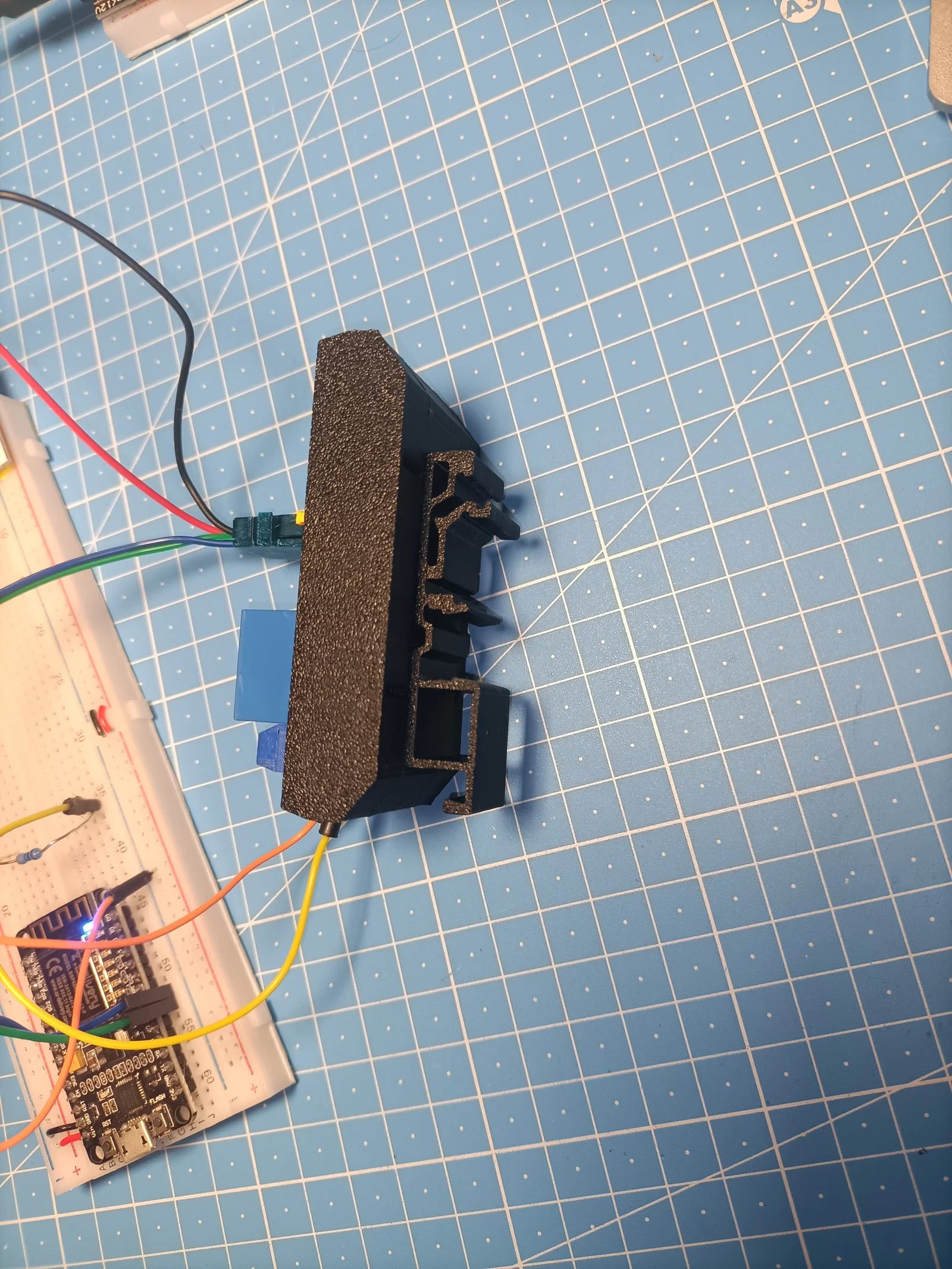

Mình đã in thành công trên Bambulabs X1C với ABS, PETG và PP, dùng nozzle 0.4 và layer height 0.12.

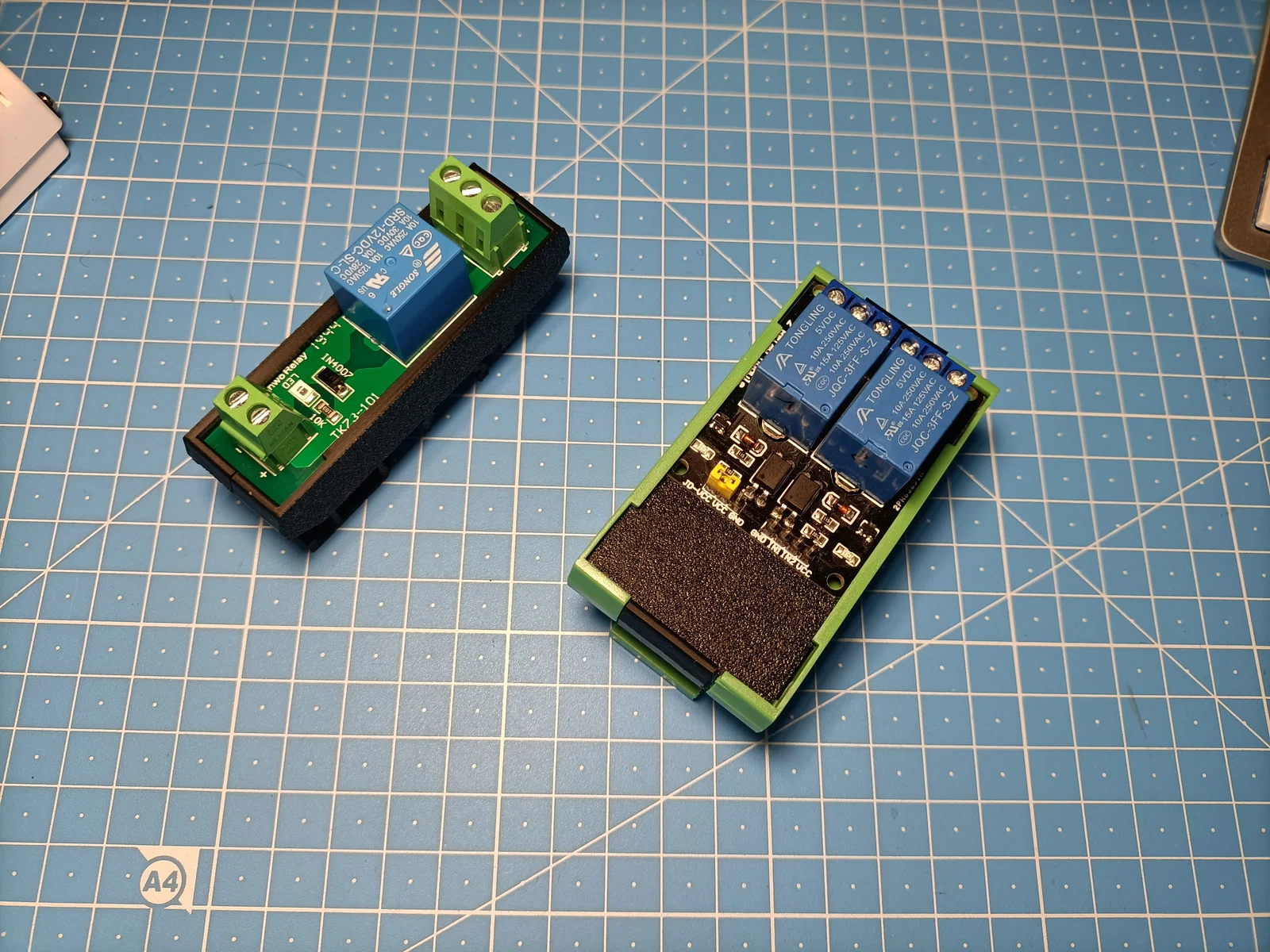

Về cơ bản bạn có thể chỉnh theo kích thước PCB ngay trong slicer, không cần CAD.

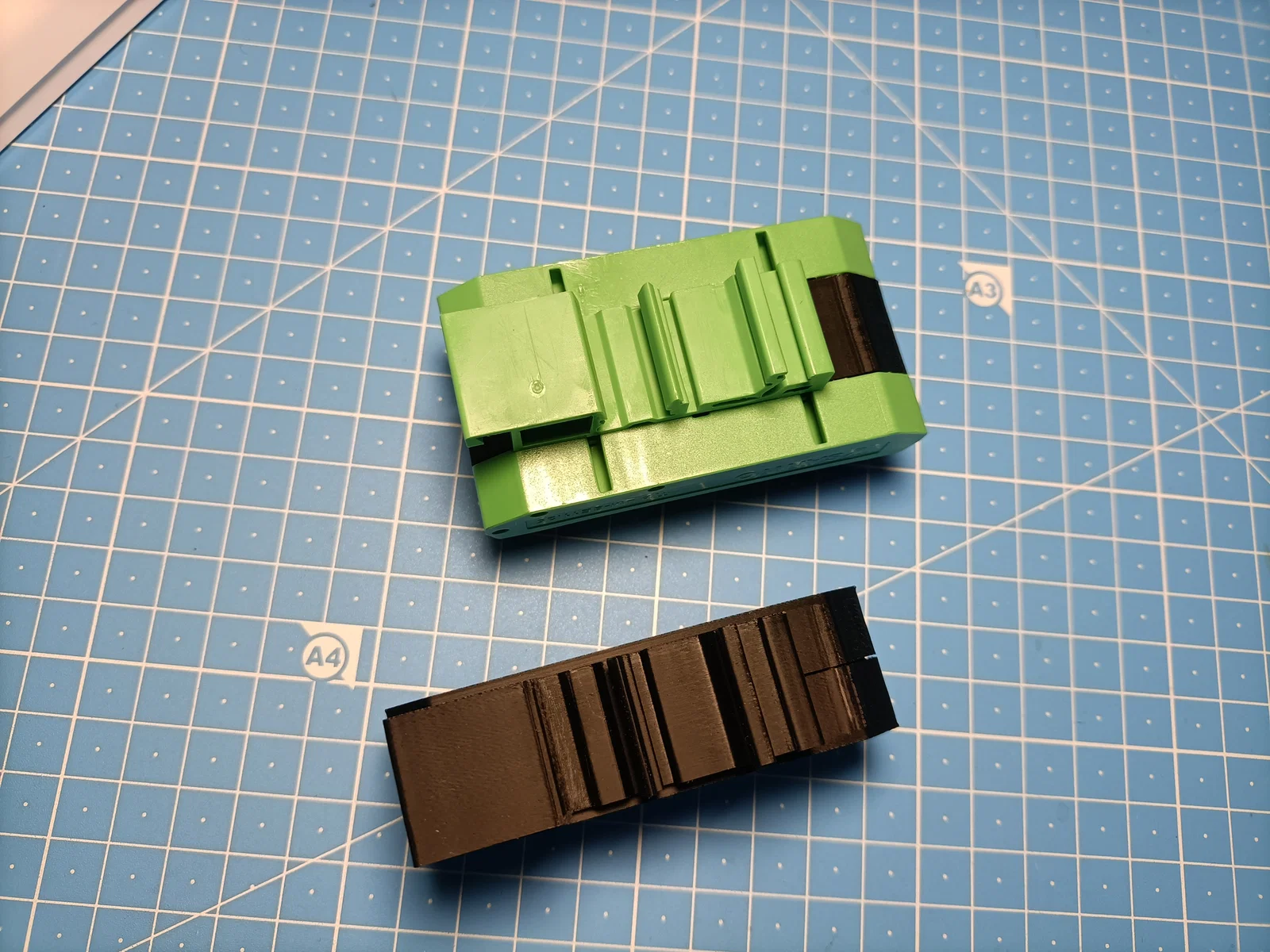

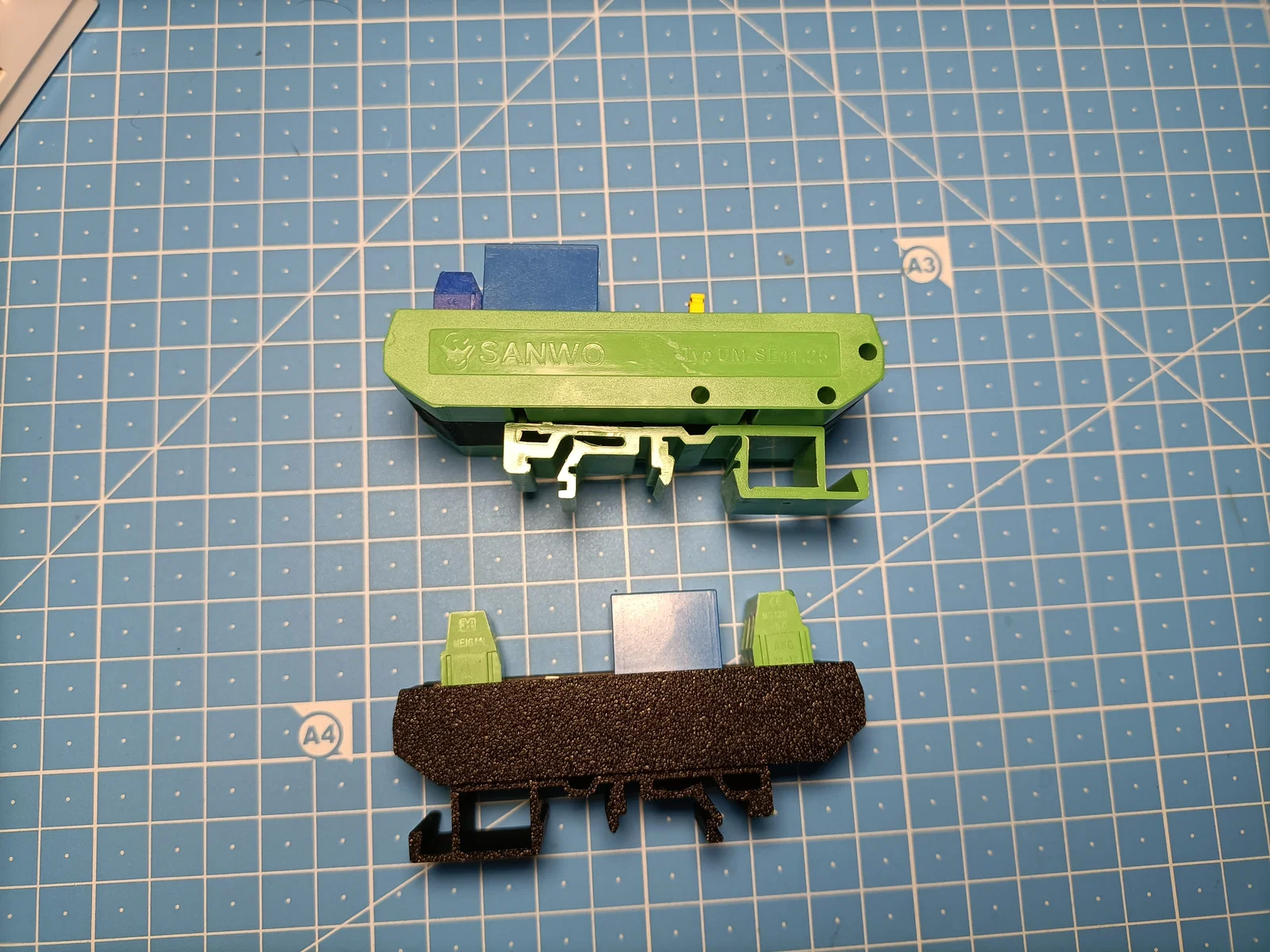

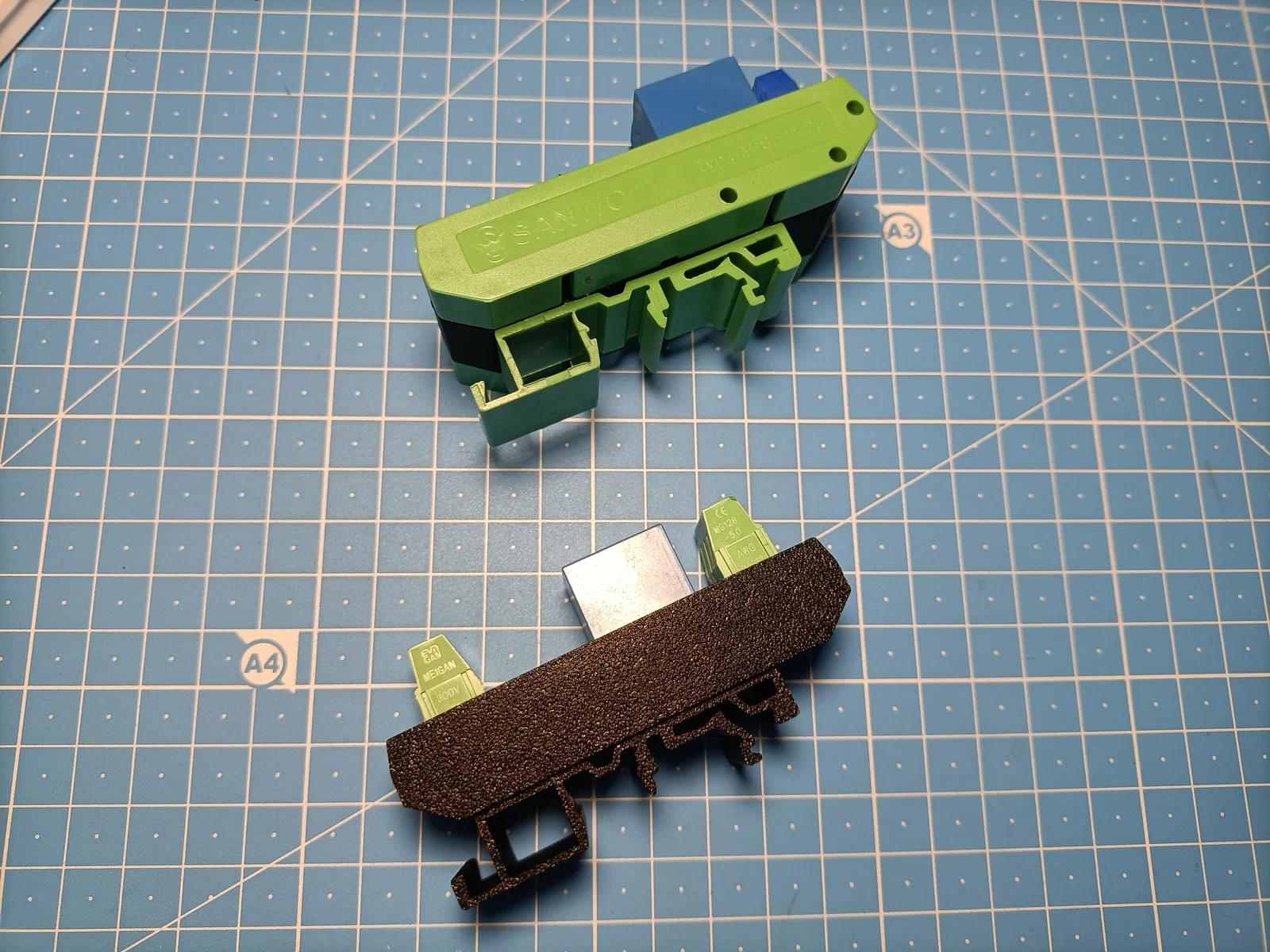

Mình lấy ý tưởng thiết kế từ một cái DIN Rail adapter bị hư của một công ty Trung Quốc tên SANWO. Mình dựng lại để dùng được với nhiều kích thước PCB khác nhau và chỉnh thiết kế cho phù hợp in 3D.

Nếu bạn đang tìm các giải pháp DIN-Rail, mời xem thêm ở đây: https://www.thingiverse.com/thing:3188822 (không phải thiết kế của mình, nhưng rất hay)
