Vỏ Arduboy Mini đơn giản (đã cập nhật 2/20/24)

Đây là một vỏ (shell) nhỏ gọn, cơ bản cho Arduboy Mini, có chừa chỗ để gắn một viên pin nhỏ…

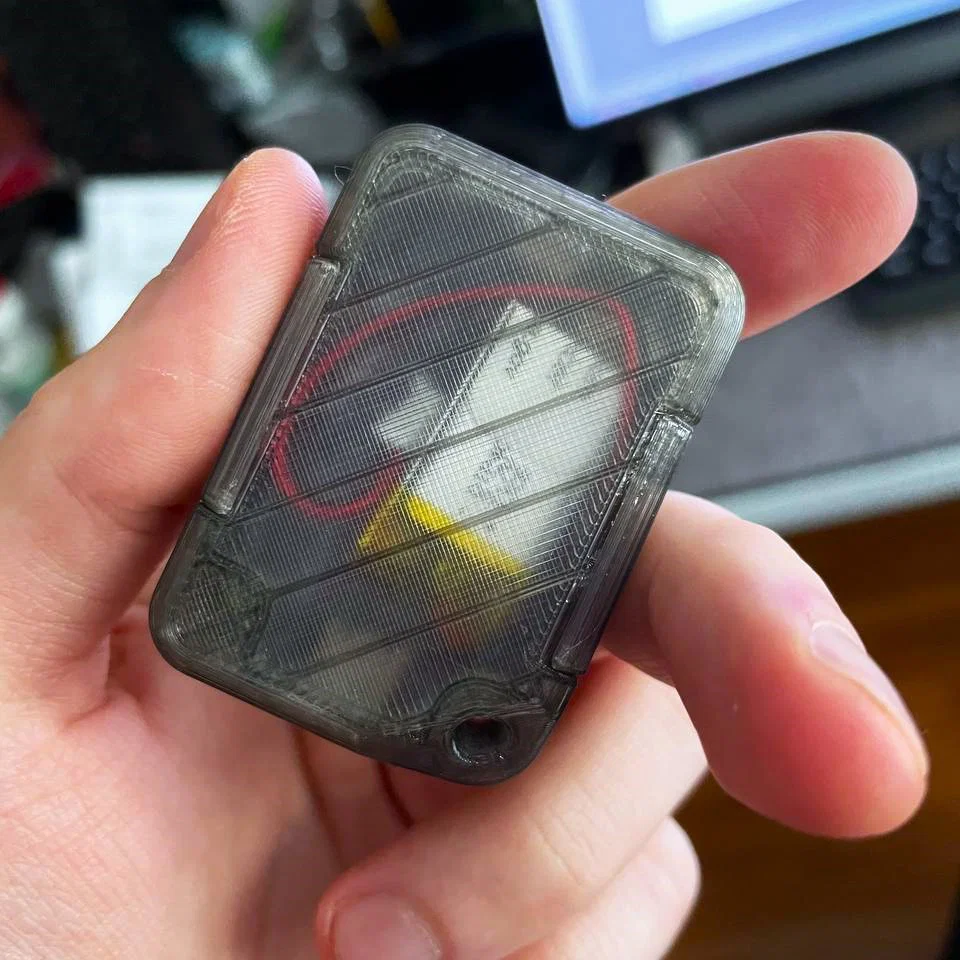

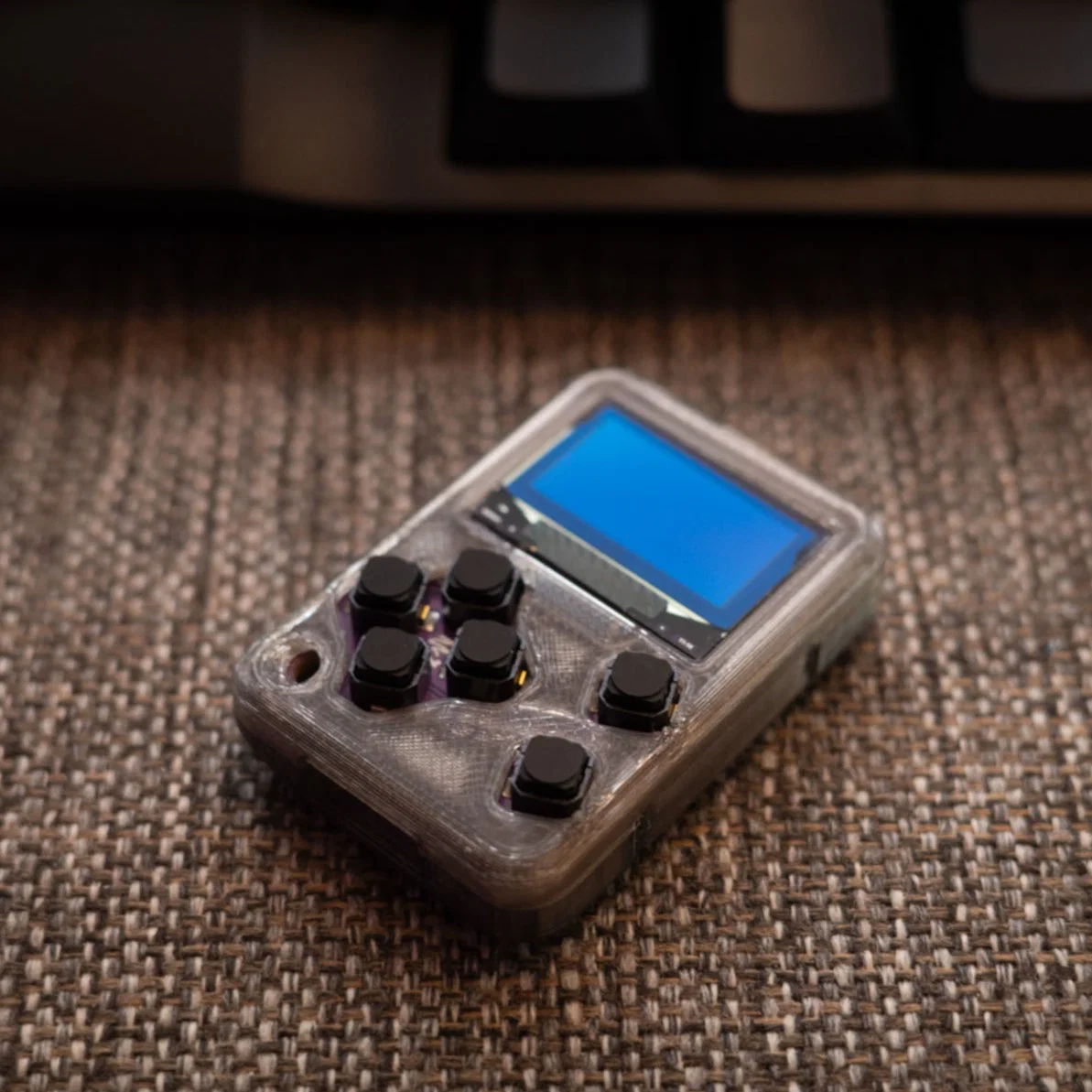

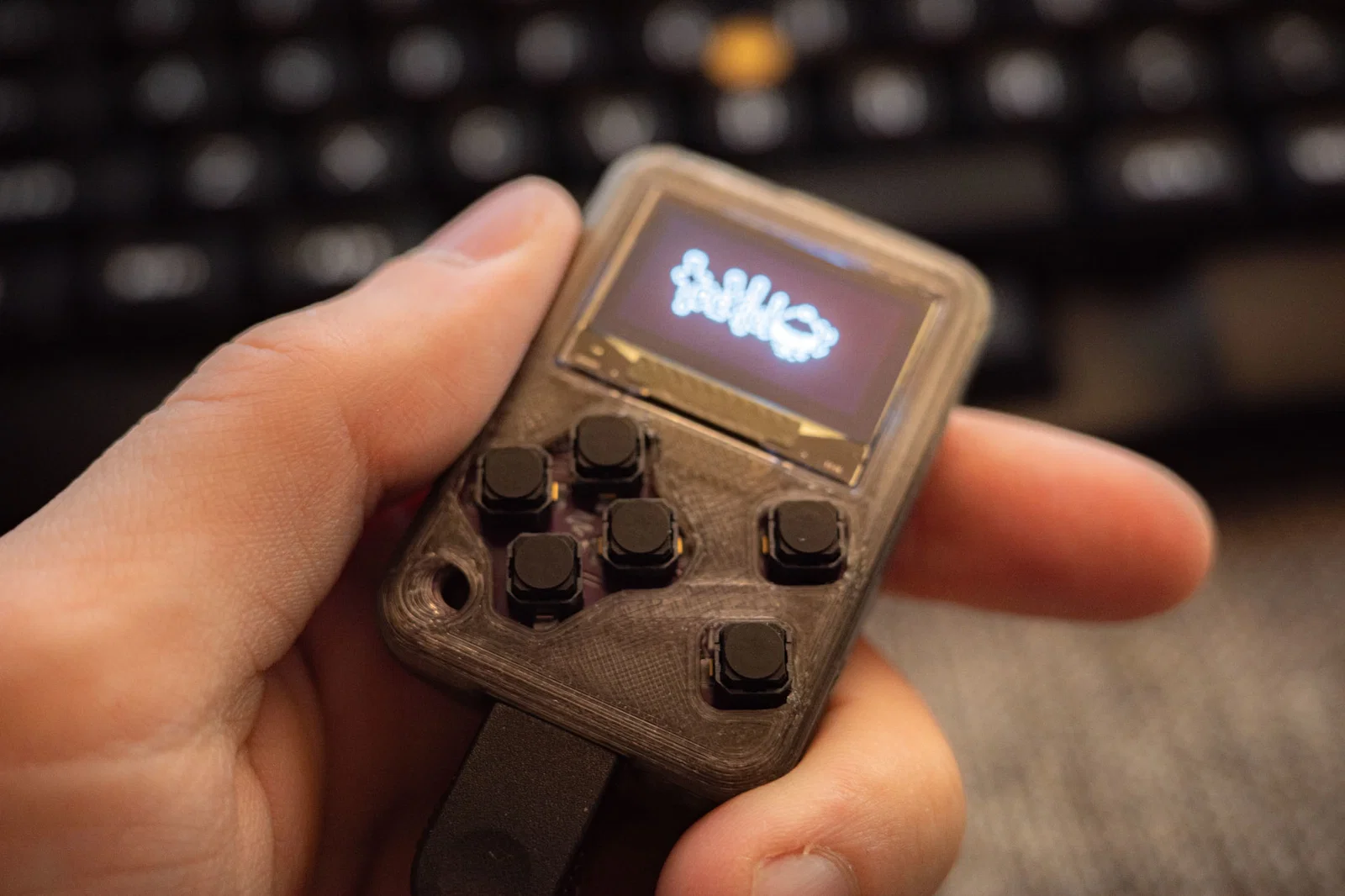

In được không cần supports, và chỉ cần bấm kẹp vào là xài, không cần ốc hay ngàm siết. Phần trên và dưới có vài chỗ làm rất mỏng để khi in bằng filament trong mờ nhìn sẽ đẹp (hình minh hoạ ở Atomic Filaments translucent smoke black). Mình gợi ý layer height 0.2mm.

Cập nhật 2/20/24:

Một vài chỉnh sửa nhỏ cho thiết kế:

• Cải thiện nhẹ độ vừa của lỗ cho nút bấm và cổng USB-C.
• Thêm một chút gân/đỡ dạng nghiêng ở phần đáy để vẫn giữ được độ trong mờ đẹp, nhưng ít bị cảm giác mềm/oằn hơn.
• Tăng thêm chút độ sâu bên trong vỏ — viên pin mình dùng vừa nhưng sát quá, nên chỉnh vậy để dư thêm chút xíu. Nếu pin bạn lớn hơn, chắc bạn có thể lấy file Blender rồi extrude các phần ra thêm để có nhiều không gian hơn.
• Tăng thêm một chút độ sâu bên trong ở mặt trước, đặc biệt là khu vực phủ lên đầu nối màn hình (display connector). Trước đây vẫn vừa, nhưng mình nghĩ nó chạm sát quá nên muốn tránh.

Cập nhật nhỏ lần hai:

• Thêm sẵn một phiên bản “thick” dày hơn 3mm để phù hợp hơn với pin dày 7mm (khá phổ biến). Pin vẫn có thể nhét vào bản thường nhưng sẽ chật, nên bản này có thể hợp hơn với một số bạn.
