Giá đỡ pi2jamma cho bo mạch V2

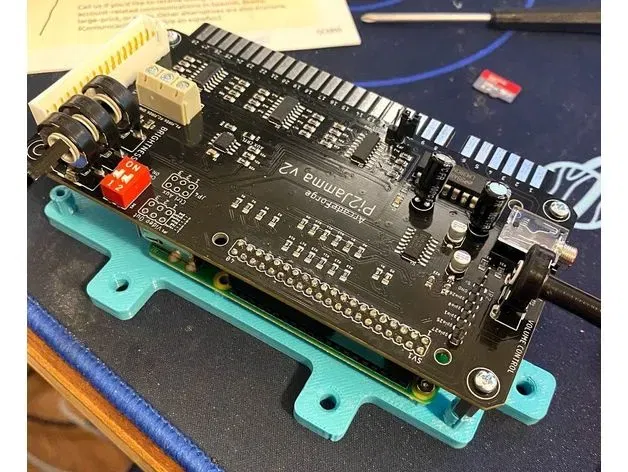

Đây là một giá đỡ cho bộ chuyển đổi pi2jamma của arcadeforge.net, tương thích với bo mạch V2, cả hai mẫu pro và premium.

Nếu bạn có một bo mạch cũ hơn, có một phiên bản khác dành cho nó.

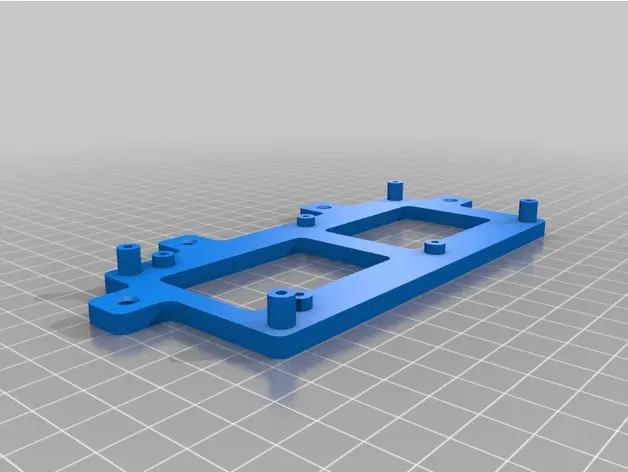

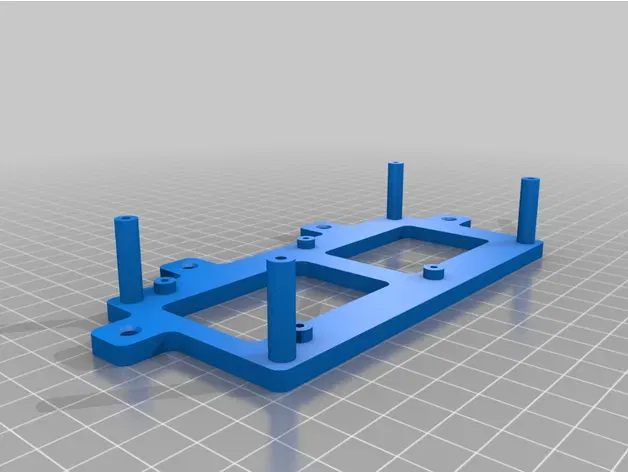

Có hai tệp STL: một tệp hỗ trợ các standoff 15mm được cung cấp với bo mạch, và một tệp không cần standoff và hoàn toàn được in. Tôi đã thêm bốn chỗ cho các standoff, nhưng thường thì bo mạch chỉ cần/có ba, vì vậy bạn có thể chọn nơi đặt standoff thứ ba (nó có thể chặn cổng ethernet hoặc usb, tùy thuộc vào mẫu Pi). Sẽ có đủ không gian để xử lý thẻ nhớ trên Pi, cả trên các mẫu 3B+ và 4.

Tất cả các lỗ đều được thiết kế cho vít m2.5, và sẽ ổn khi chỉ cần vặn trực tiếp vào nhựa, nhưng bạn cũng có thể sử dụng các chỗ lắp hoặc khoan ra các kích thước khác nếu muốn. Tôi đã sử dụng m2.5x8 để giữ Pi.

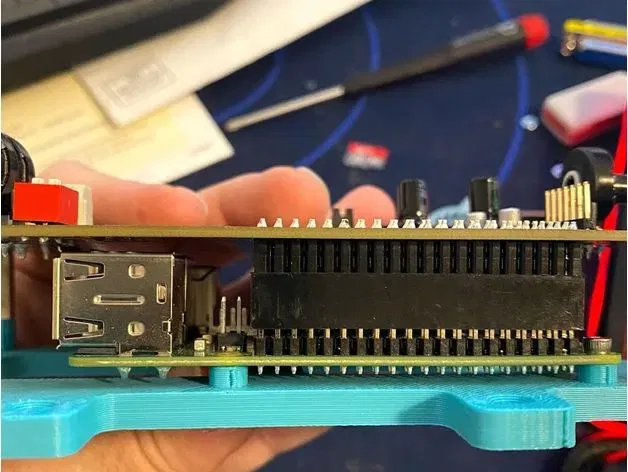

Cũng lưu ý rằng đầu nối GPIO không nên đi xuống hoàn toàn, điều này được thực hiện để tạo khoảng cách giữa mặt hàn của pi2jamma và các cổng USB của Raspberry Pi và tránh hiện tượng đoản mạch.

Tệp nguồn FreeCAD được bao gồm và chiều cao của standoff có thể được thay đổi bằng cách sử dụng chức năng/spreadsheet/trên đó. Tôi cũng đã bao gồm một tệp STEP để tương thích với các phần mềm CAD khác.
