Giá đỡ cảm biến filament thông minh BTT Voron V2 cho vật liệu li...

Với việc phát hành phiên bản v2 của cảm biến sợi thông minh BTT, tôi thấy rằng nó có một nút/đòn bẩy để dễ dàng nạp các loại sợi linh hoạt. Điều này đã là một vấn đề trên phiên bản v1 hiện tại và khi tìm kiếm, tôi thấy rằng FNM trên Thingiverse đã có một bản mod để thêm tính năng tương tự. Tôi quyết định remix thiết kế ban đầu của mình và thiết kế của họ để thêm tính năng đó vào giá đỡ Voron của tôi.

Phần cứng cần thiết

• Cảm biến sợi thông minh BTT (gỡ bỏ tấm lưng, cần vít mới do độ dày tăng thêm)
• 2x đai ốc M3 đầu búa
• 2x vít đầu lục giác M3 x 8mm
• 6x vít đầu lục giác M3 x 12mm (thay thế các vít BTT gốc)

Cài đặt in ấn

• In các bộ phận như đã định hướng
• Cần hỗ trợ trên giá đỡ cảm biến hoặc bạn có thể sử dụng cái đã được hỗ trợ trước
• 4 lớp vỏ và 40% độ đặc
• Có thể cần đánh bóng một chút trên giá đỡ cảm biến nơi nó khớp vào phần đùn trên, tùy thuộc vào cài đặt hỗ trợ/cầu
• Có thể cần khoan đường dẫn PTFE của hướng dẫn bowden tùy thuộc vào cài đặt điều chỉnh/cầu của máy in của bạn

Lắp ráp

1. Gỡ bỏ tấm lưng khỏi cảm biến BTT

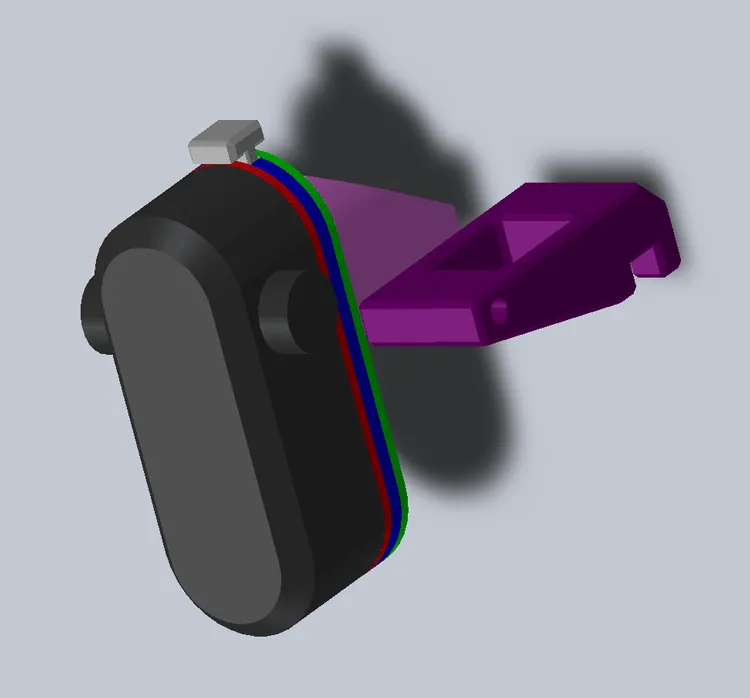

2. Kẹp tấm cảm biến (Đỏ), đòn bẩy (Xám), tấm giữa (Xanh dương), và tấm lưng (Xanh lá) vào cảm biến BTT và gắn bằng 2 vít dưới (M3 x 12mm)
3. Gắn giá đỡ cảm biến (Hồng) bằng bốn vít M3 x 12mm còn lại

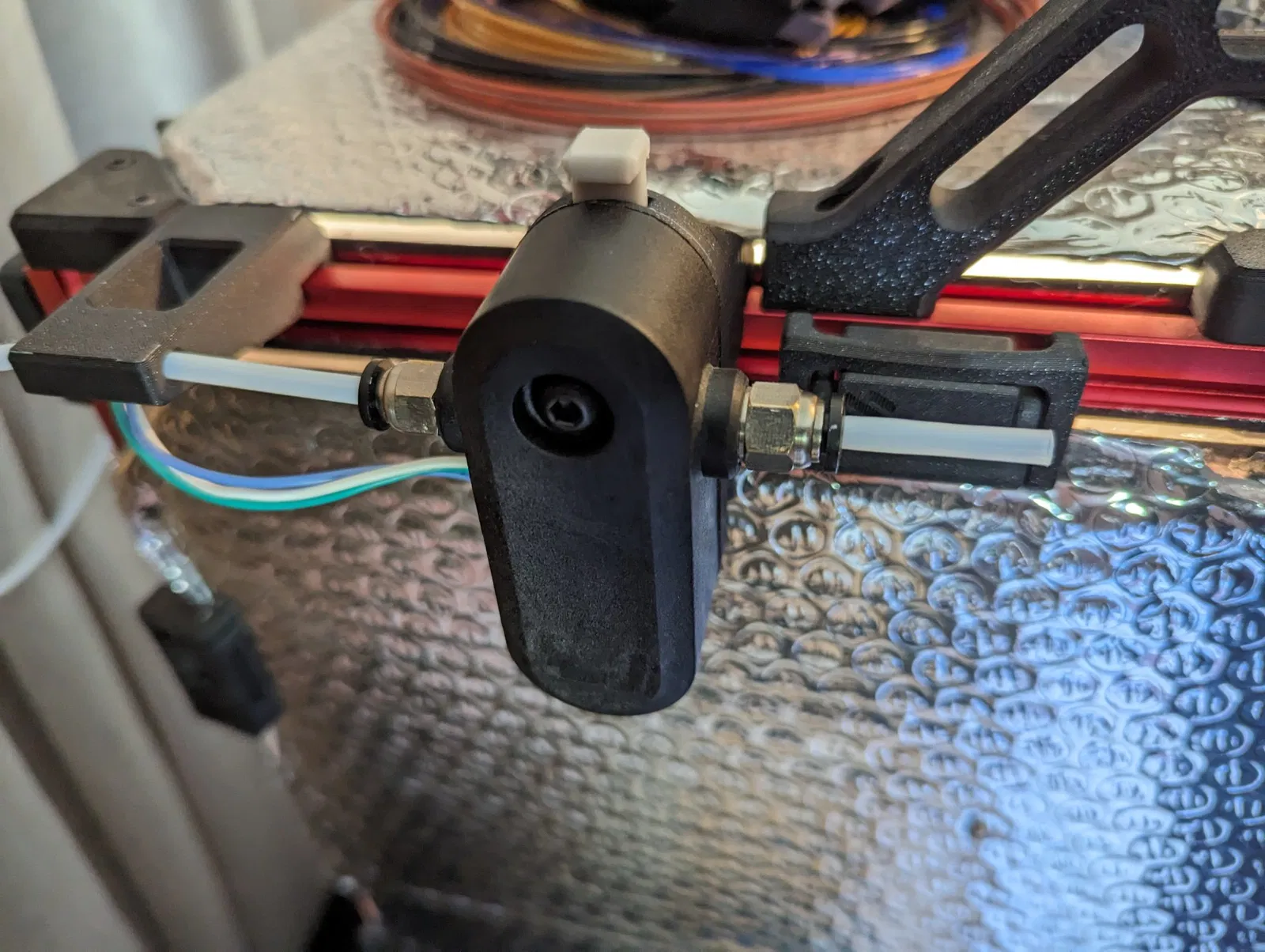

4. Gắn hướng dẫn bowden (Tím) và cảm biến vào phần đùn trên bằng các vít M3x8 và đai ốc đầu búa
5. Luồn bowden qua hướng dẫn bowden và vào coupler cảm biến
6. Chèn một đoạn nhỏ PTFE ở phía bên kia của cảm biến để hướng dẫn sợi vào
