Giá đỡ camera từ tính với khớp cầu cho máy kéo

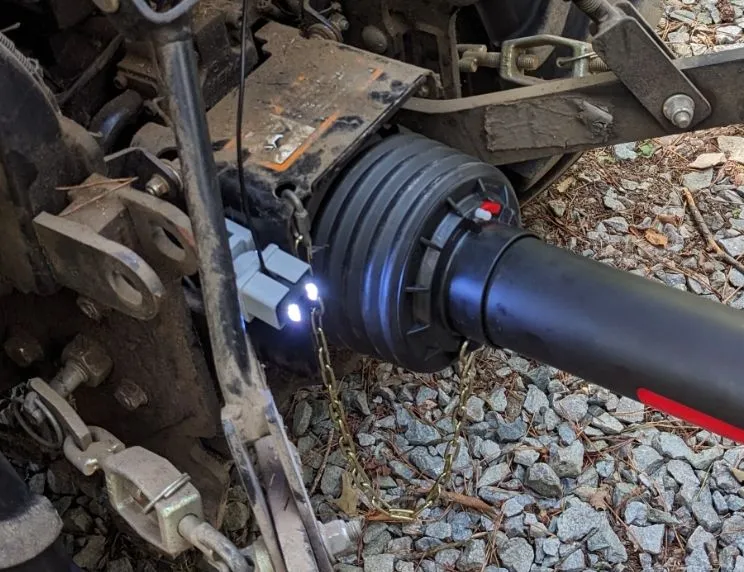

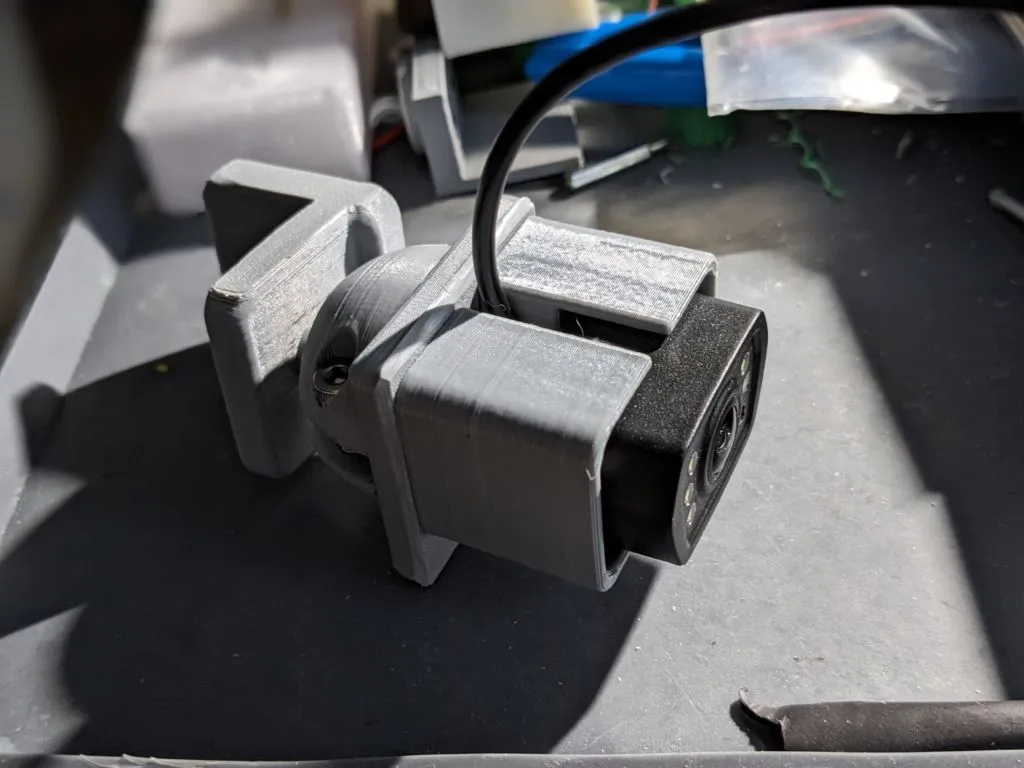

Tôi muốn một chân đế từ tính cho một camera dự phòng có dây được sử dụng trên một chiếc máy kéo khi sử dụng máy xay gốc PTO. Đây là bản in sơ bộ và không đề cập đến việc gắn camera vào giá đỡ. Nó sẽ được cập nhật khi camera có trong tay. Có thể sử dụng lỗ khoan & vít. CHỈNH SỬA: Đã in một tấm che cho camera. Dùng keo CA dán tấm che vào giá đỡ & sử dụng băng dính servo để cố định camera vào tấm che. Xem hình ảnh.

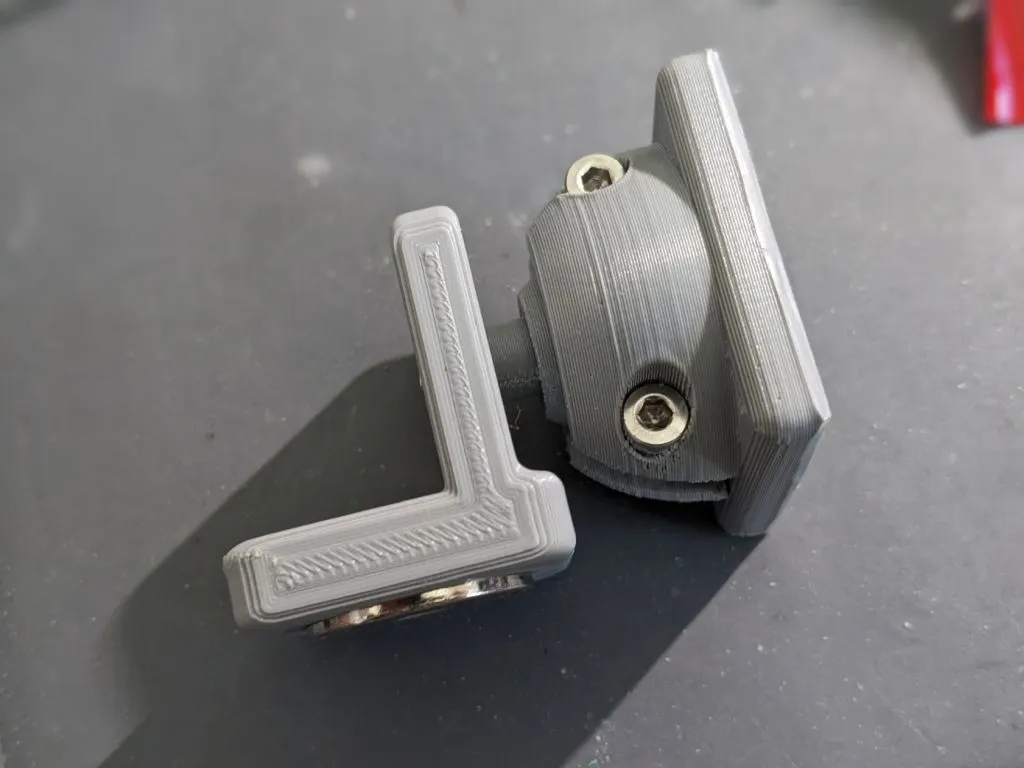

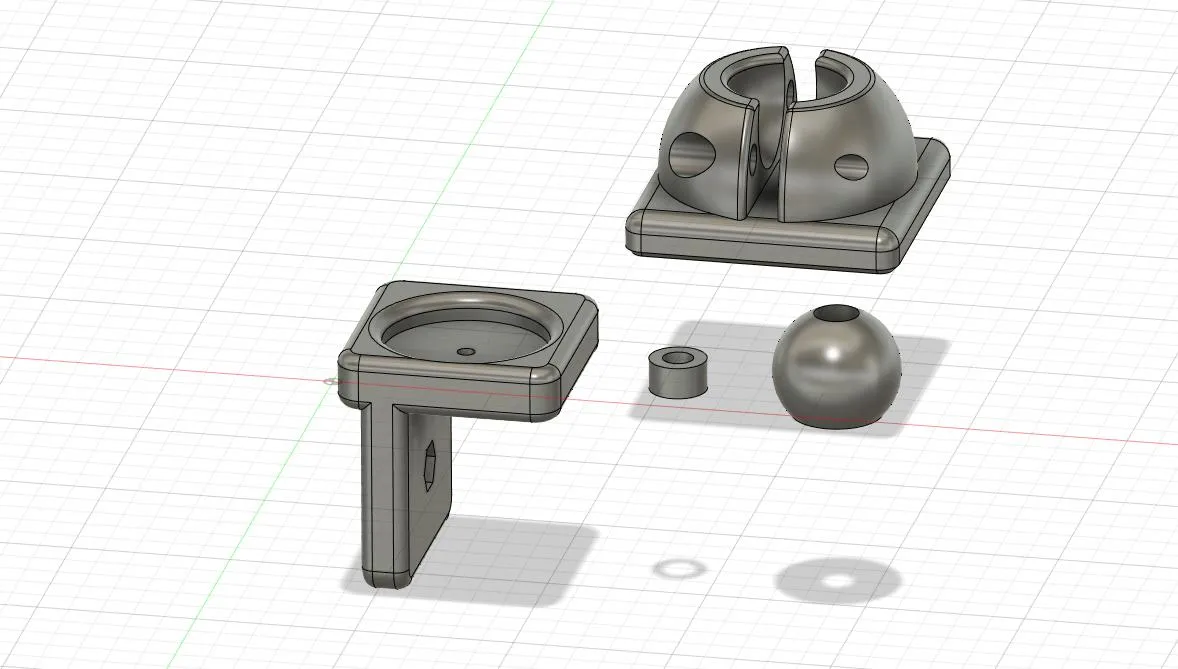

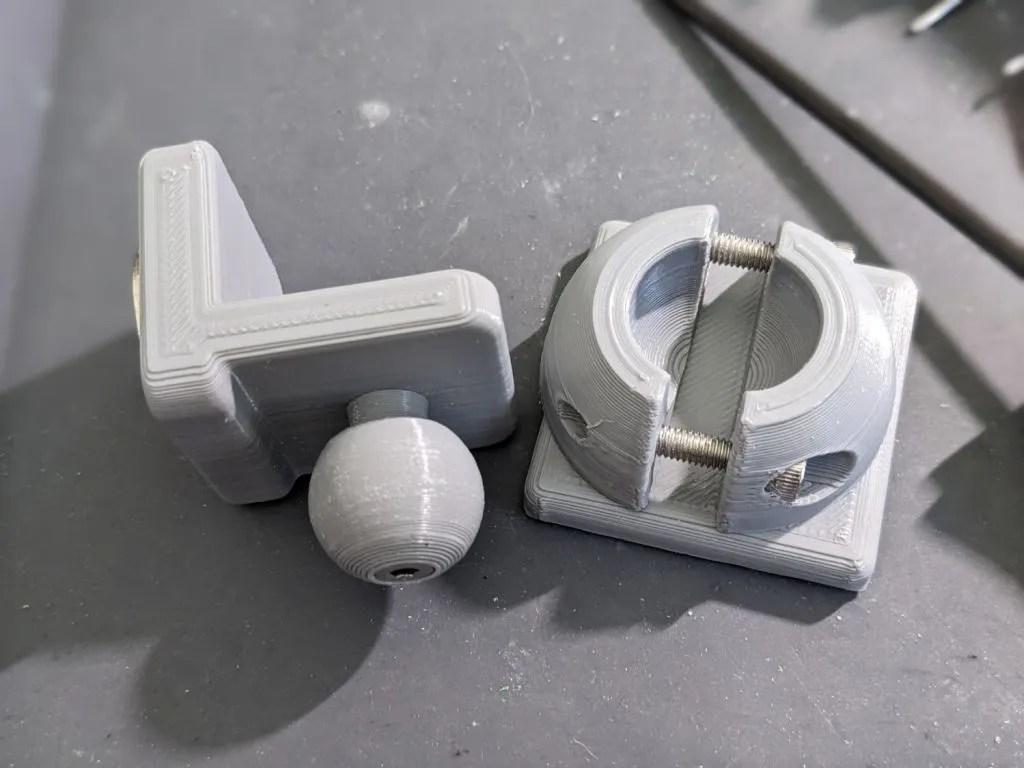

Mô hình sử dụng một nam châm cốc 25mm, được gắn vào chân đế bằng một vít đầu phẳng M3. Viên bi và vòng cổ in 20mm được gắn vào chân đế bằng một vít đầu nắp M4 và đai ốc. Kẹp gắn camera được lắp ráp bằng các vít đầu nắp M4.

Vít M4 xuyên qua viên bi tạo ra một gắn chắc chắn, gia cố phần này vượt qua sức mạnh của filament đơn thuần. Hỗ trợ có thể không cần thiết với định hướng mô hình phù hợp. Tôi đã in bằng ASA, nhưng đó không phải là sự lựa chọn quan trọng.

Tệp STEP và nguồn Fusion 360 được cung cấp cũng như các tệp STL riêng lẻ.
