Tough Credit Card Holder – Kẹp/Hộp Đựng Thẻ Cứng Cáp

Mình cần một cái kẹp/ hộp đựng thẻ thật cứng cáp, dễ rút chọn thẻ, an toàn, và ít chi tiết chuyển động để bền hơn. Nên mình thiết kế mẫu này.

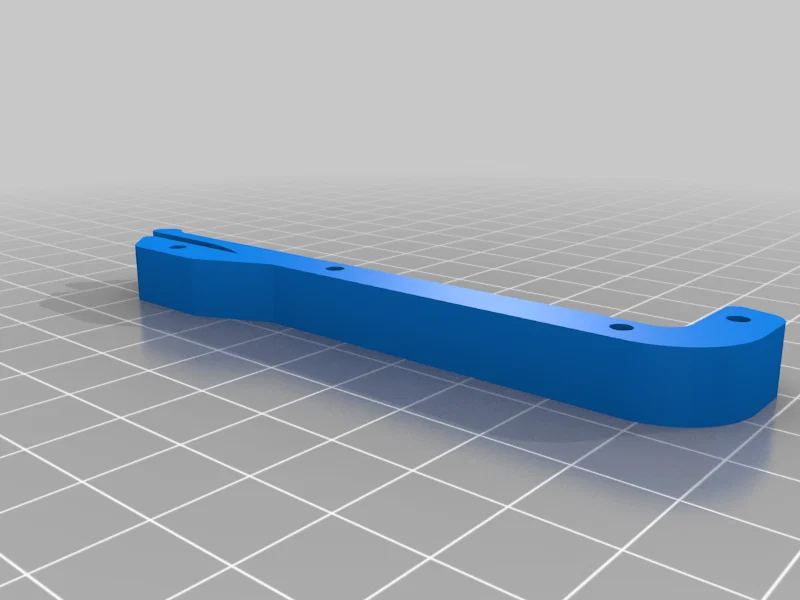

Cơ chế khóa lấy cảm hứng từ slider của Dango M1. Nó chứa được 9 thẻ khi không gắn tấm mặt trước (front plate), và 7 thẻ khi có gắn front plate. Bạn có thể scale các phần LR_center.stl lên để chứa thêm thẻ.

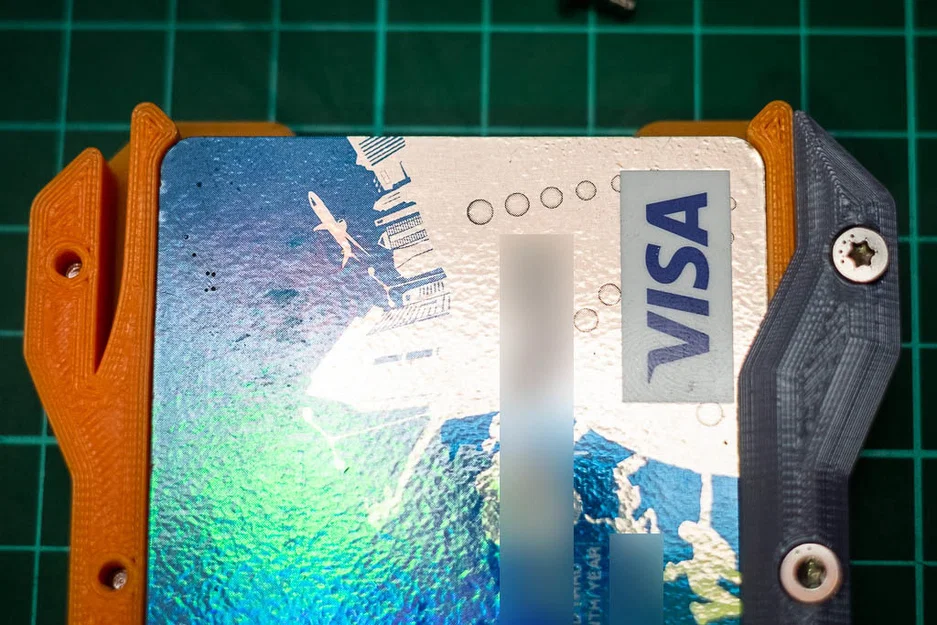

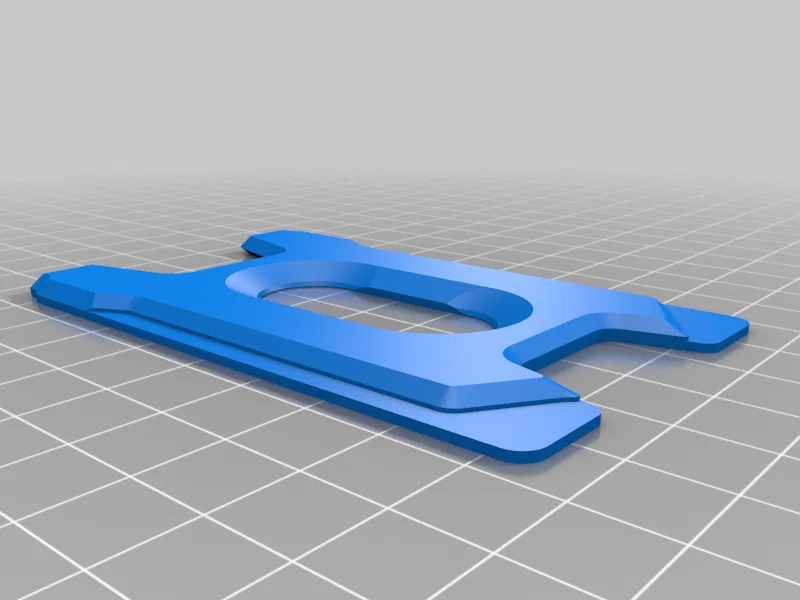

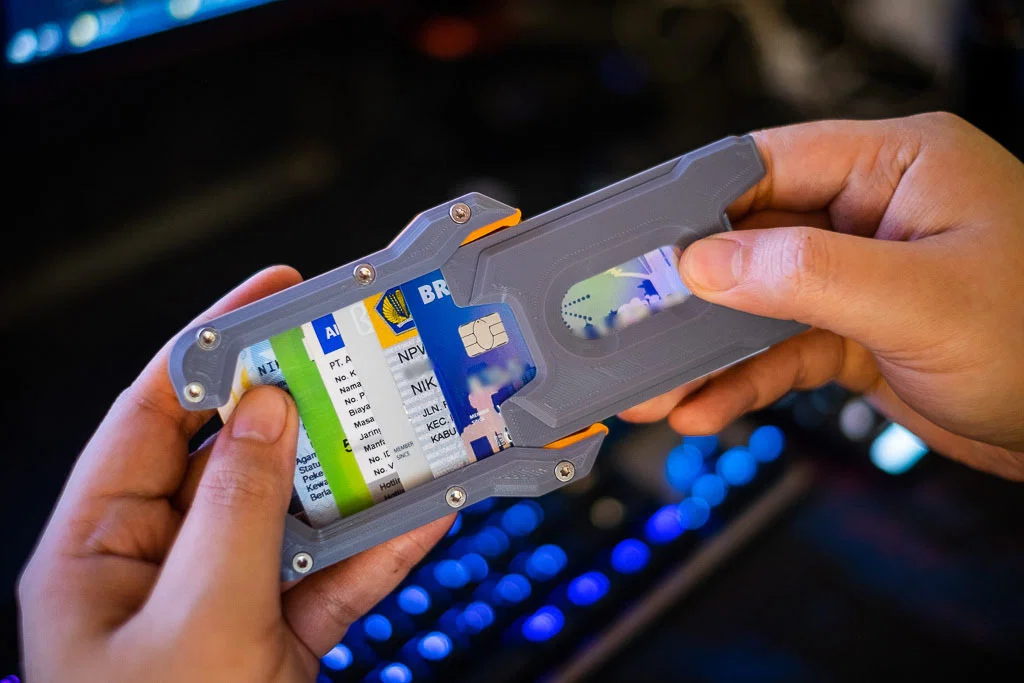

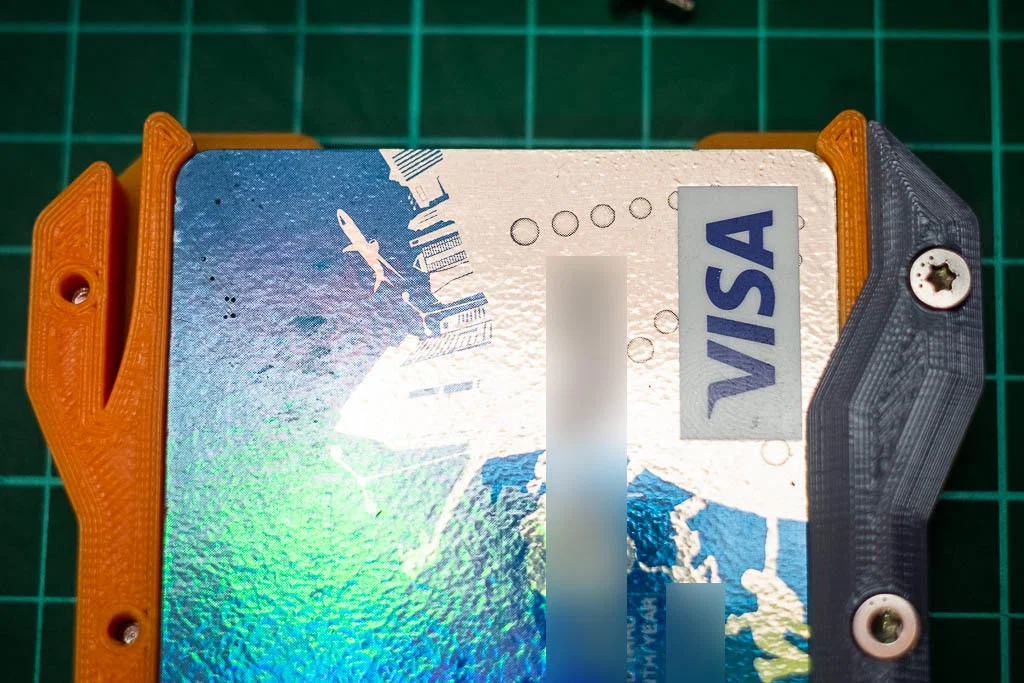

Chức năng của front plate là giữ chốt (latch) ở trạng thái mở khi bạn trượt nó tới khoảng nửa hành trình, để bạn có thể xòe các thẻ ra dễ dàng.

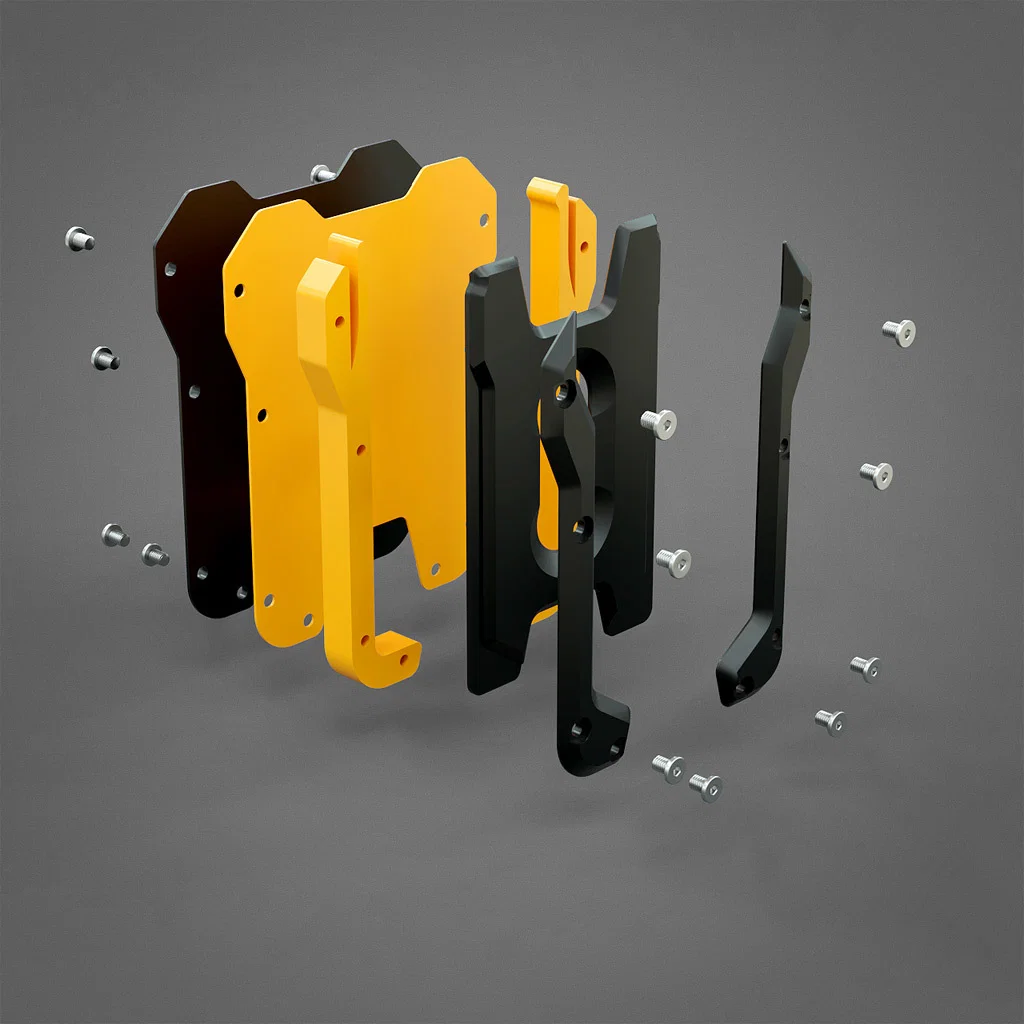

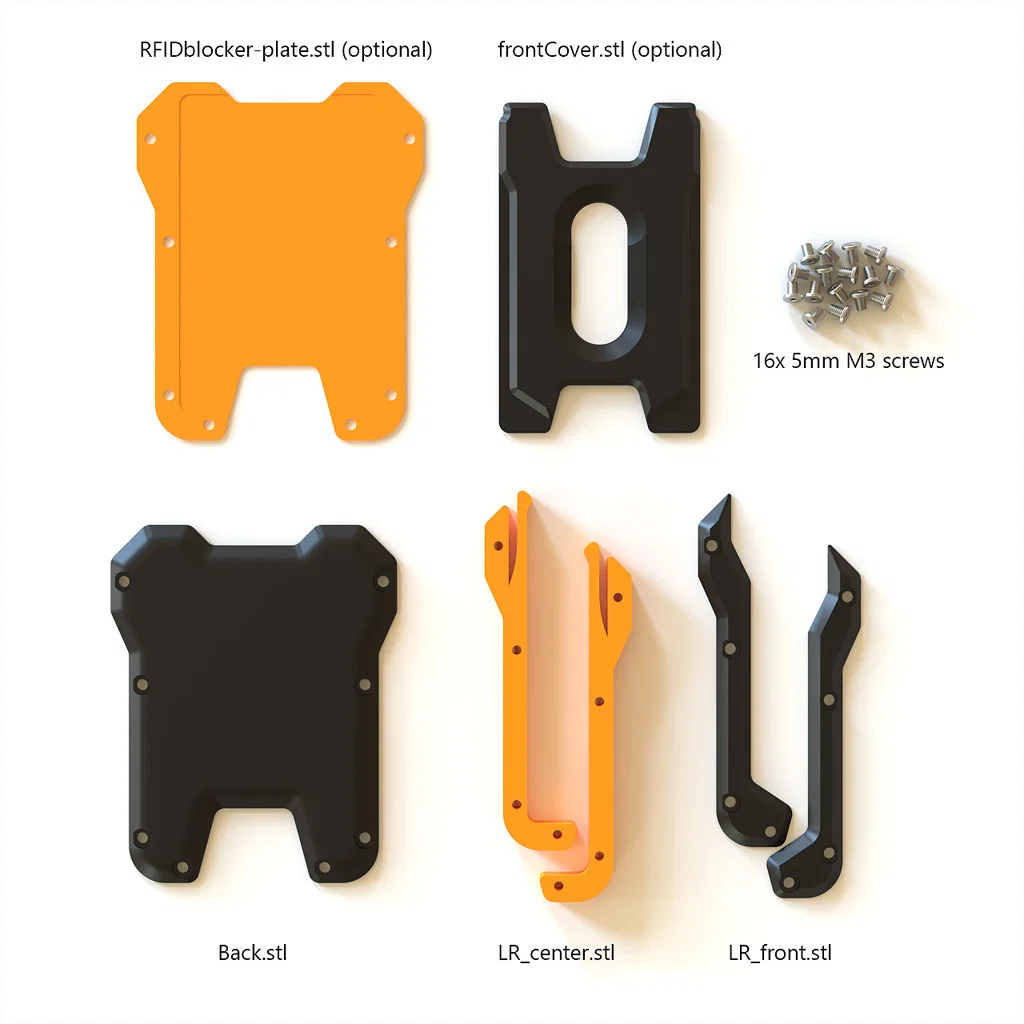

Về ốc/vít, bạn sẽ cần M3 x 16 dài 5mm. Loại đầu mỏng sẽ phù hợp nhất.

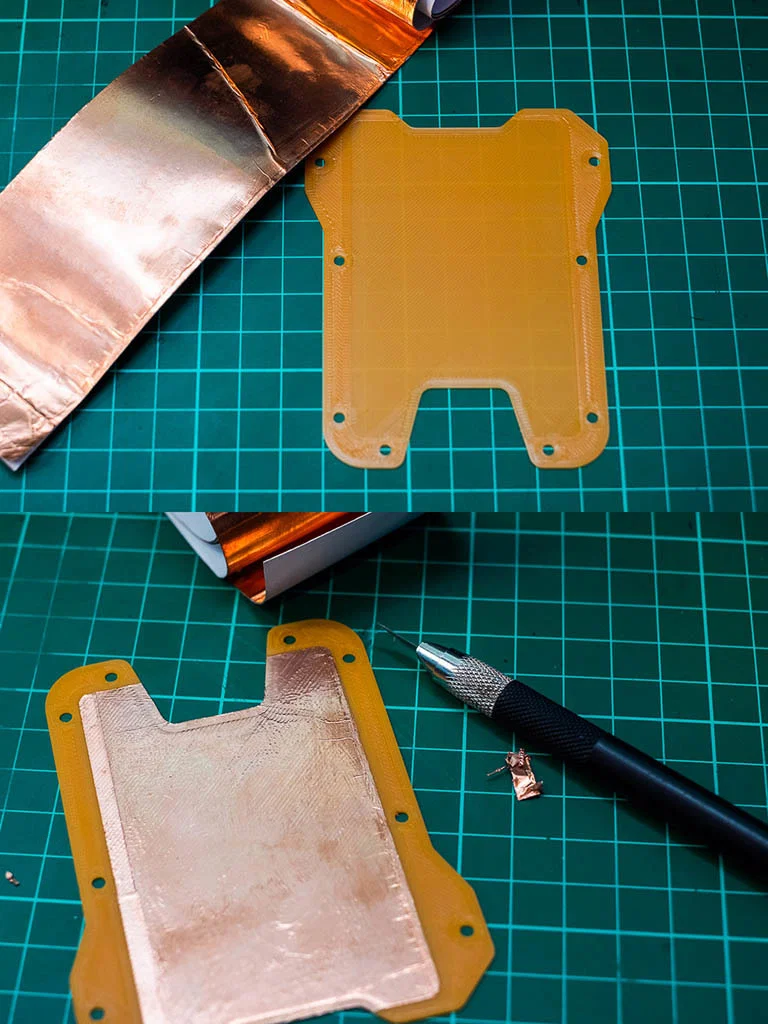

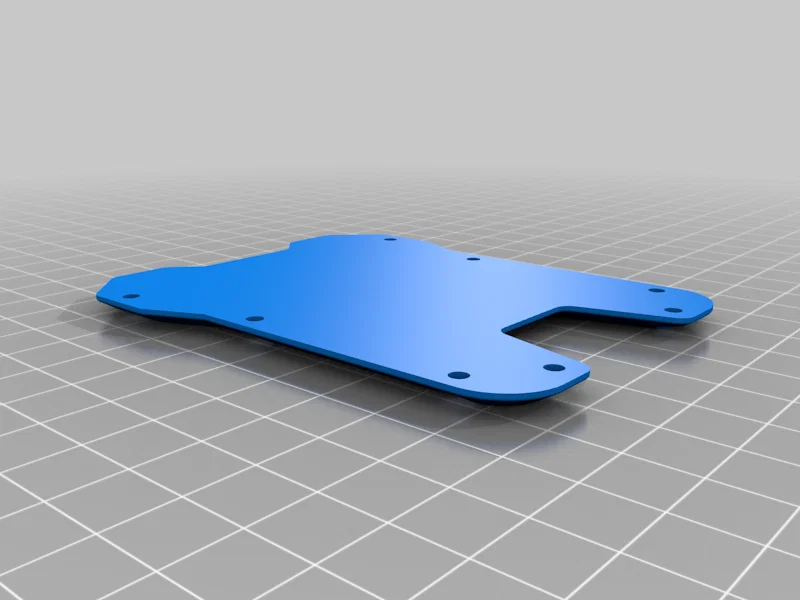

Có kèm tấm RFID blocker một mặt (tùy chọn). Mình dùng copper foil dùng để chống nhiễu/che chắn cho guitar điện, aluminum foil cũng dùng được. Xem hình để cách lắp rõ hơn.

Có kèm file .step để dễ chỉnh sửa.

Print Settings

Printer:

Ender 3 v2

Rafts:

No

Supports:

No

Resolution:

0.16

Infill:

50% triangles

Filament:

eSun PLA+

Black, Grey, Orange

Notes:

In LR_front.stl và LR_center.stl mỗi loại 2 cái, rồi mirror chúng trong phần mềm slicer của bạn.
