Shotgun Safety Flag (Cờ an toàn shotgun), bản Improved

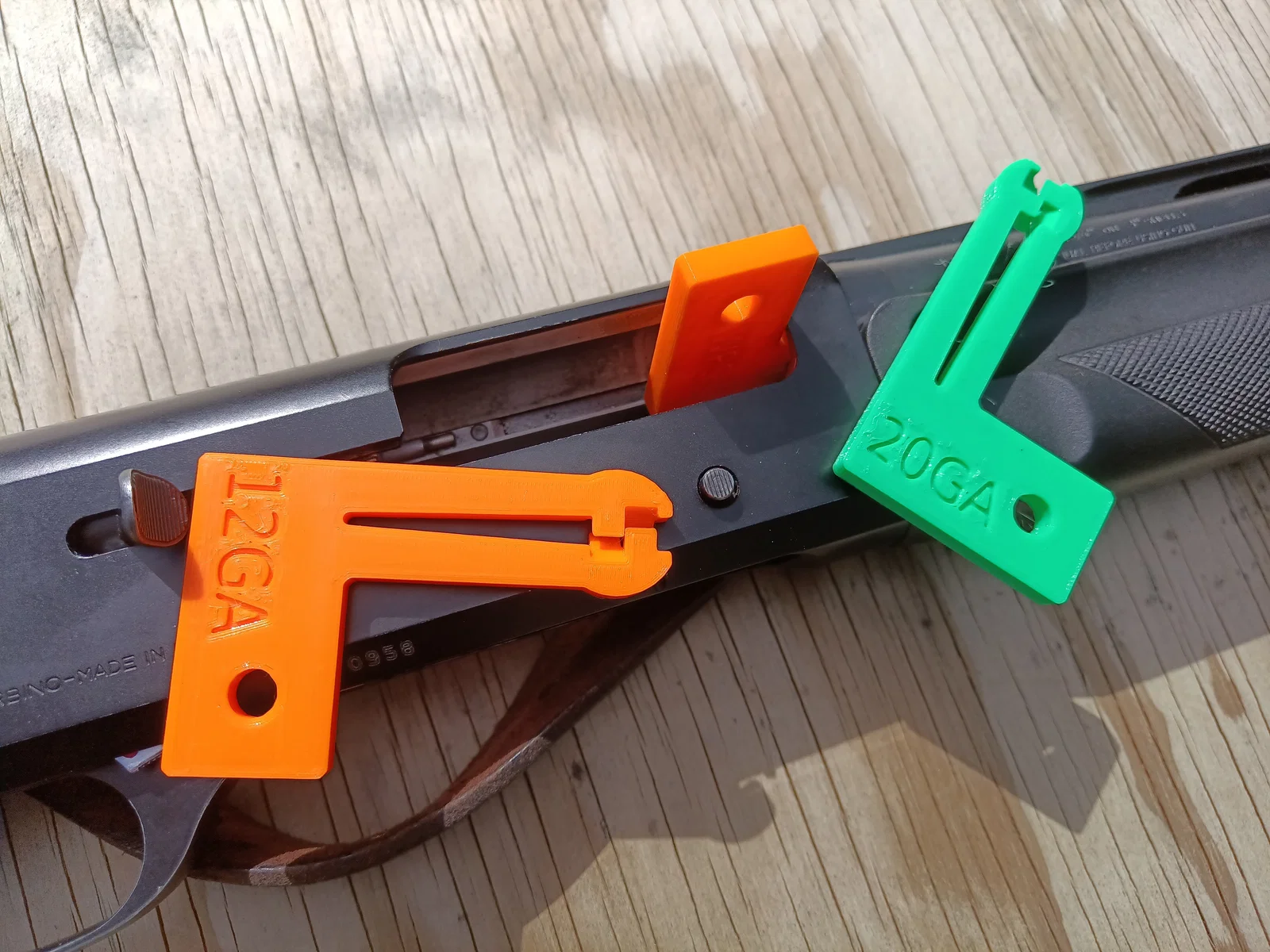

Đây là V3.0 của một thiết kế parametric cho shotgun safety flag với đủ cỡ từ 12 gauge tới .410, nhắm (hehe) chủ yếu cho anh em dùng shotgun pump action và semi-automatic, nhưng cũng hữu ích cho break action và các loại rifle cỡ nòng lớn.

Ưu điểm chính so với nhiều thiết kế khác là cái “lug” đi xuống nòng được chẻ đôi ở giữa thành hai ngạnh. Nếu lỡ một mảnh ngạnh bị gãy, hai phần vẫn ăn khớp đủ để kéo phần gãy ra cùng với phần còn nguyên. Nếu nó không ra theo cả cây safety flag, mảnh mỏng đó cũng sẽ không gây bore obstruction và nhiều khả năng rơi thẳng xuyên qua nòng. Nếu cả hai phần đều gãy, chúng sẽ không ăn khớp đủ để bị kẹt lại trong nòng.

Printing

Thiết kế này được làm để in không cần support và không cần brim. In PLA rất ổn, nhưng do nhiệt và lực tác động, khuyến nghị 4 perimeters và 30%+ infill. Nói chung là in xong nhấc lên là có thể đem phát cho thành viên câu lạc bộ bắn súng dùng luôn.

Improvements

Bản V2.0 chạy tốt, nhưng khi test ngoài bãi bắn thì thấy có người vừa được phát là có xu hướng đưa một ngạnh của flag vào buồng đạn rồi thả bolt đè lên để giữ nó lại. Kiểu này thì trước sau gì cũng gãy, nhưng cũng chứng minh là mấy mảnh đúng là rơi ra như thiết kế.

Để xử lý chuyện này, bản V3.0 được làm dày và cứng hơn, đồng thời thêm các răng ăn khớp (interlocking teeth) ở phía trước để tránh việc người dùng vô tình trượt nó qua bên hông của receiver. Độ khít giờ chặt hơn (hy vọng mọi người không còn thấy cần phải thả bolt đè lên), và cũng không thể ép quá mức cơ cấu này để làm gãy các ngạnh theo hướng gãy vào trong.

Theo yêu cầu nhiều người, các góc đã được vát (bevelled) để khỏi đâm thủng túi quần. Việc này cũng giúp dễ in mà không cần brim.

Notes

Trong file nguồn OpenSCAD, phần chữ dập nổi (embossing) trên flag có thể chỉnh để ghi đúng calibre dự định. Bạn cũng có thể thêm logo ở mặt dưới.

Một cây safety flag cỡ .410 cũng có thể vừa khít buồng đạn của rifle .45-70 một cách tiện lợi.
