Jig Khoan Blind Joint cho Nhôm Định Hình 2020 (2020 Blind Joint Jig)

V2) Cập nhật:

Mình thiết kế lại bản mới dựa trên những gì rút ra được sau khi dùng thiết kế đầu tiên.

• Các lỗ insert cho mũi khoan giờ chắc hơn, in cũng ổn hơn.
• Dung sai được cải thiện, nên lắp vô sẽ dễ hơn.
• Dùng ít vật liệu hơn và in nhanh hơn.

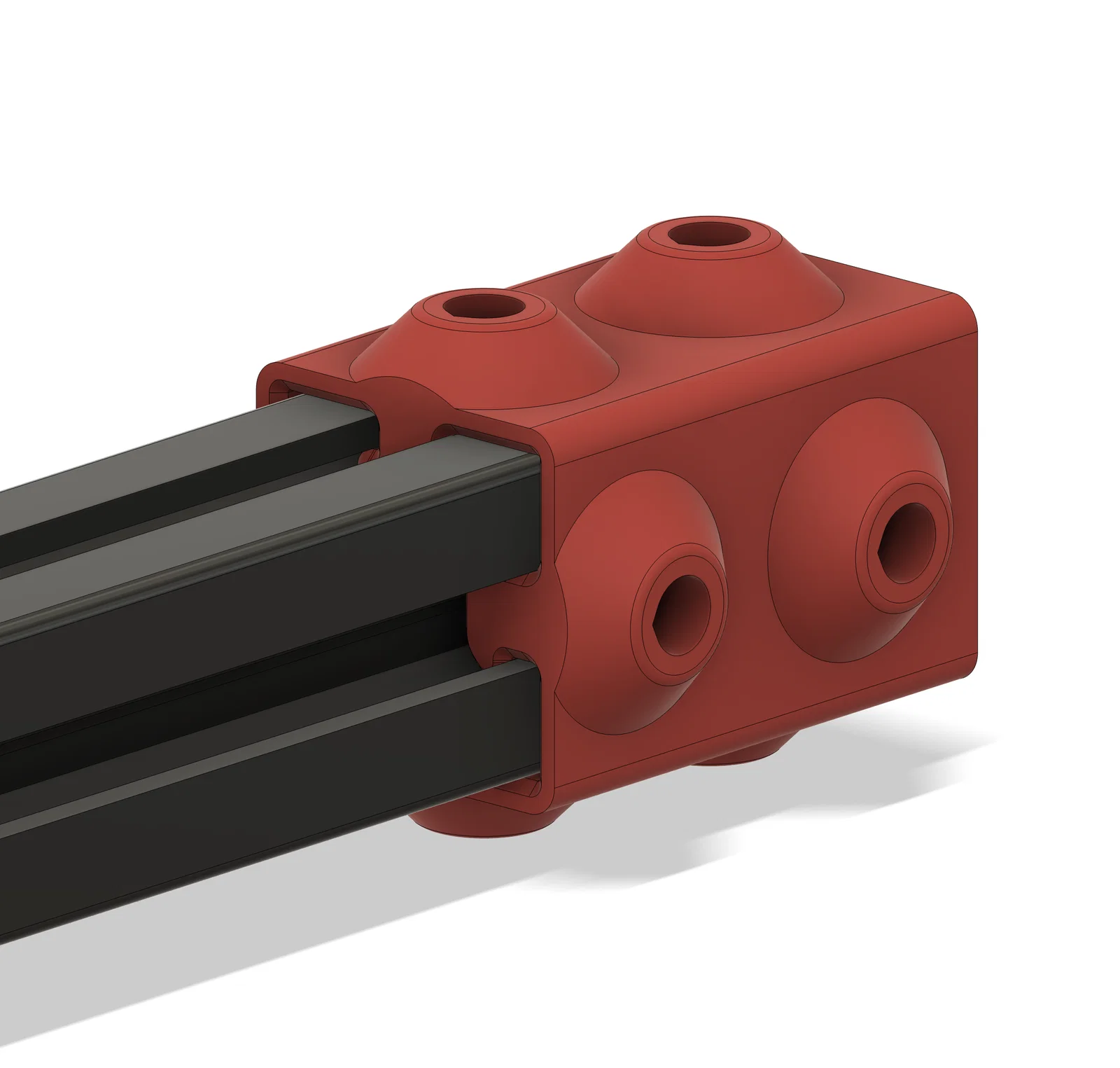

• Bổ sung thêm jig cho 2020 sang 2040 nữa.

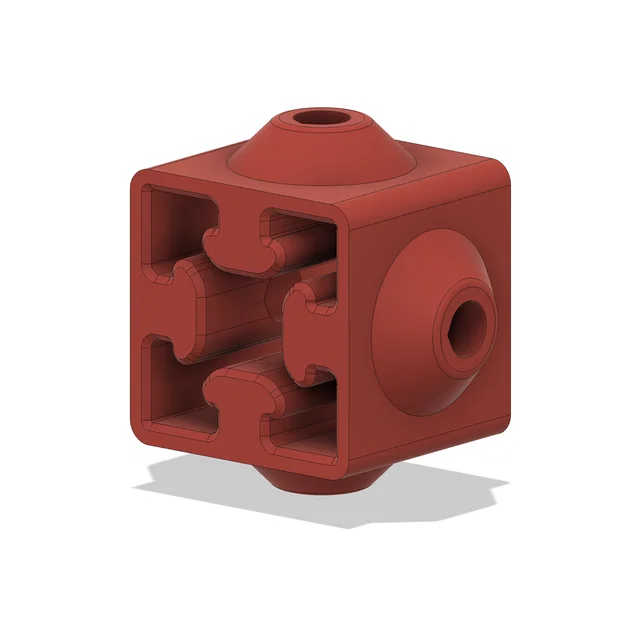

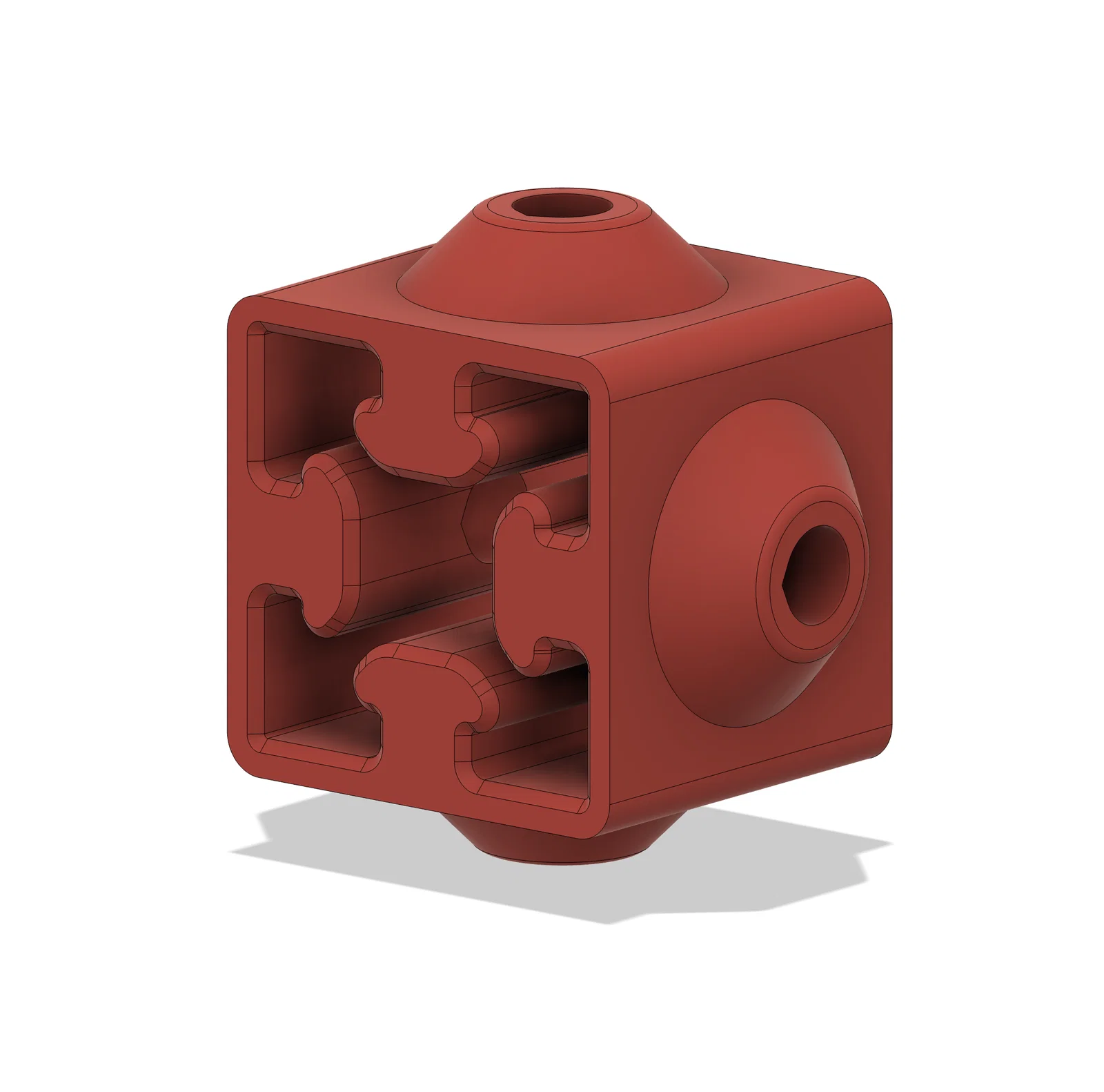

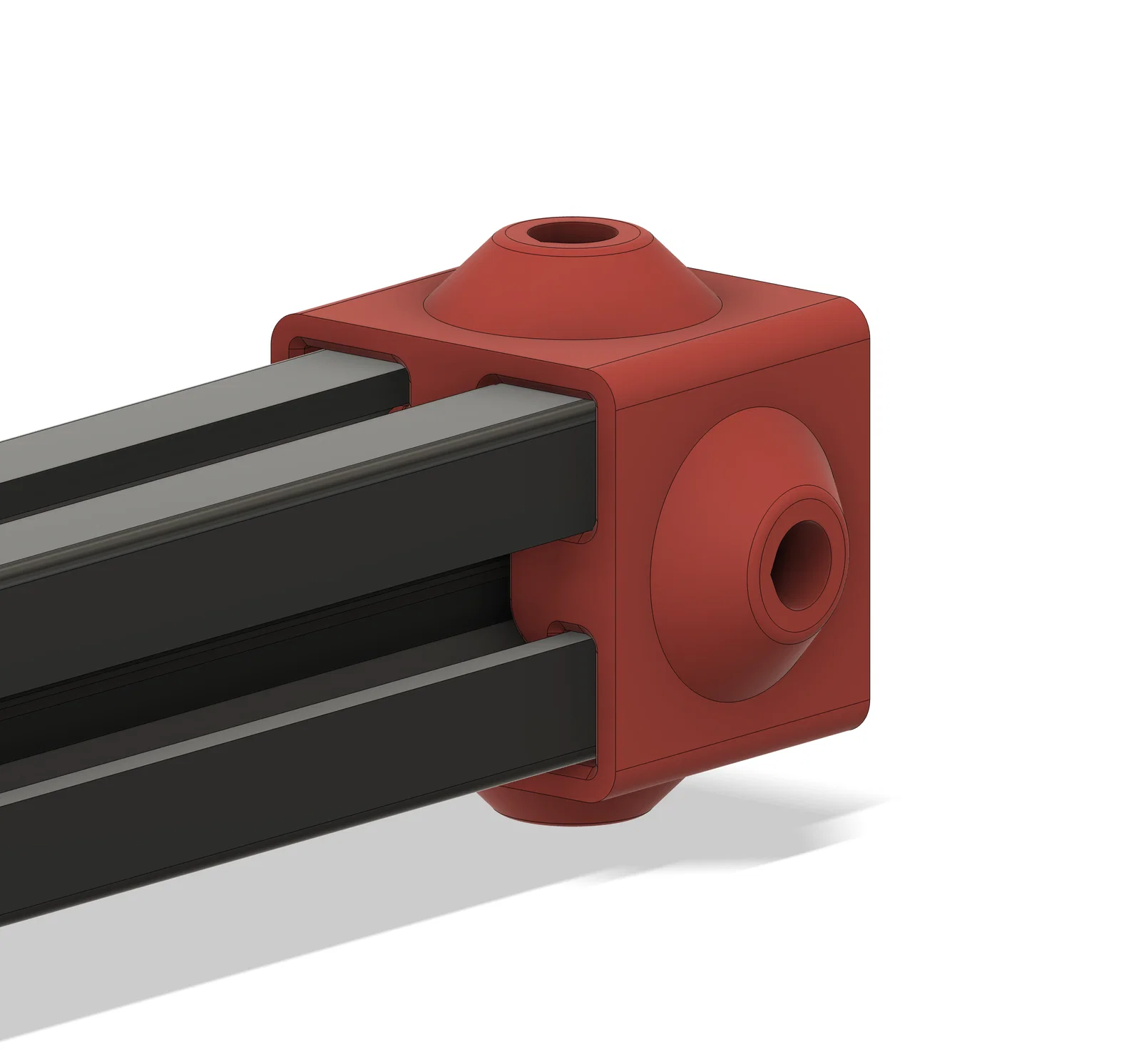

Dùng jig này để khoan lỗ chính xác trên nhôm định hình 2020 cho mối ghép blind joint. Chỉ cần ấn vô cho chặt là nó sẽ friction-fit và đứng cứng tại chỗ.

• Dùng mũi khoan 5mm hoặc 3/16" để khoan lỗ.
• Nếu lắp bị lỏng hoặc chặt quá, chỉnh lại extrusion percentage cho phù hợp.
• Cũng có thể siết cố định bằng vít M5 từ phía trên.
