Adapter/pigtail Neutrik Ethercon sang RJ-45 thường

jayz_774200 jayz_774200

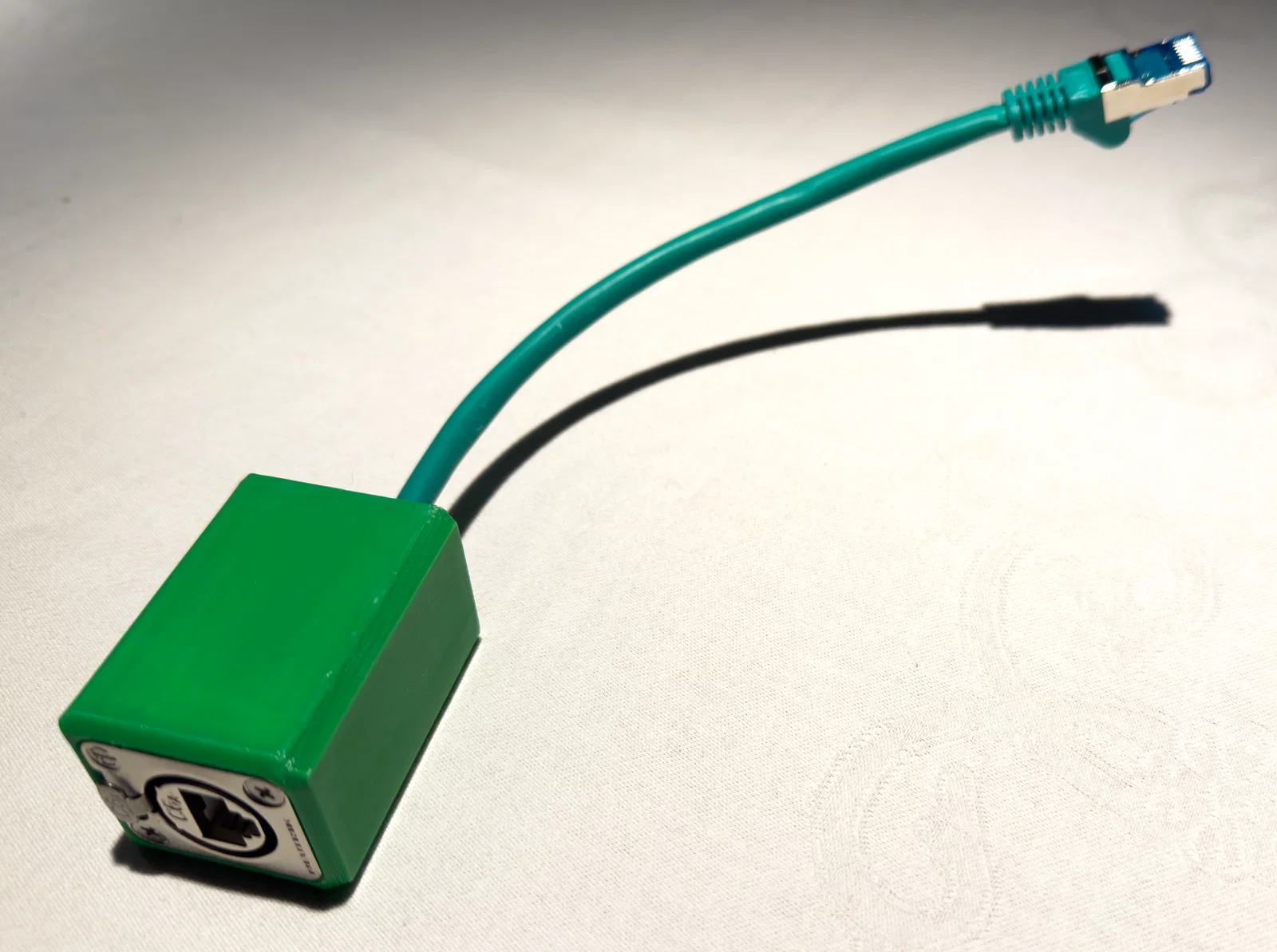

Mẫu adapter/pigtail chuyển từ Neutrik Ethercon (NE8FDX-Y6/NE8FDX-Y6-B) sang dây Ethernet Cat6A với đầu RJ-45 thường, giúp cắm dây Ethercon vào cổng switch RJ-45 tiêu chuẩn. In không cần support.

👁️

900

Lượt Xem

❤️

21

Lượt Thích

📥

164

Lượt Tải

Cập Nhật Apr 30, 2026

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Image 1

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Image 2

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Image 3

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Image 4

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Image 5

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Image 6

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Image 7

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Image 8

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Image 9

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Thumbnail 1

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Thumbnail 2

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Thumbnail 3

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Thumbnail 4

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Thumbnail 5

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Thumbnail 6

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Thumbnail 7

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Thumbnail 8

Adapter/pigtail Neutrik Ethercon sang RJ-45 thường - Thumbnail 9

Mô tả

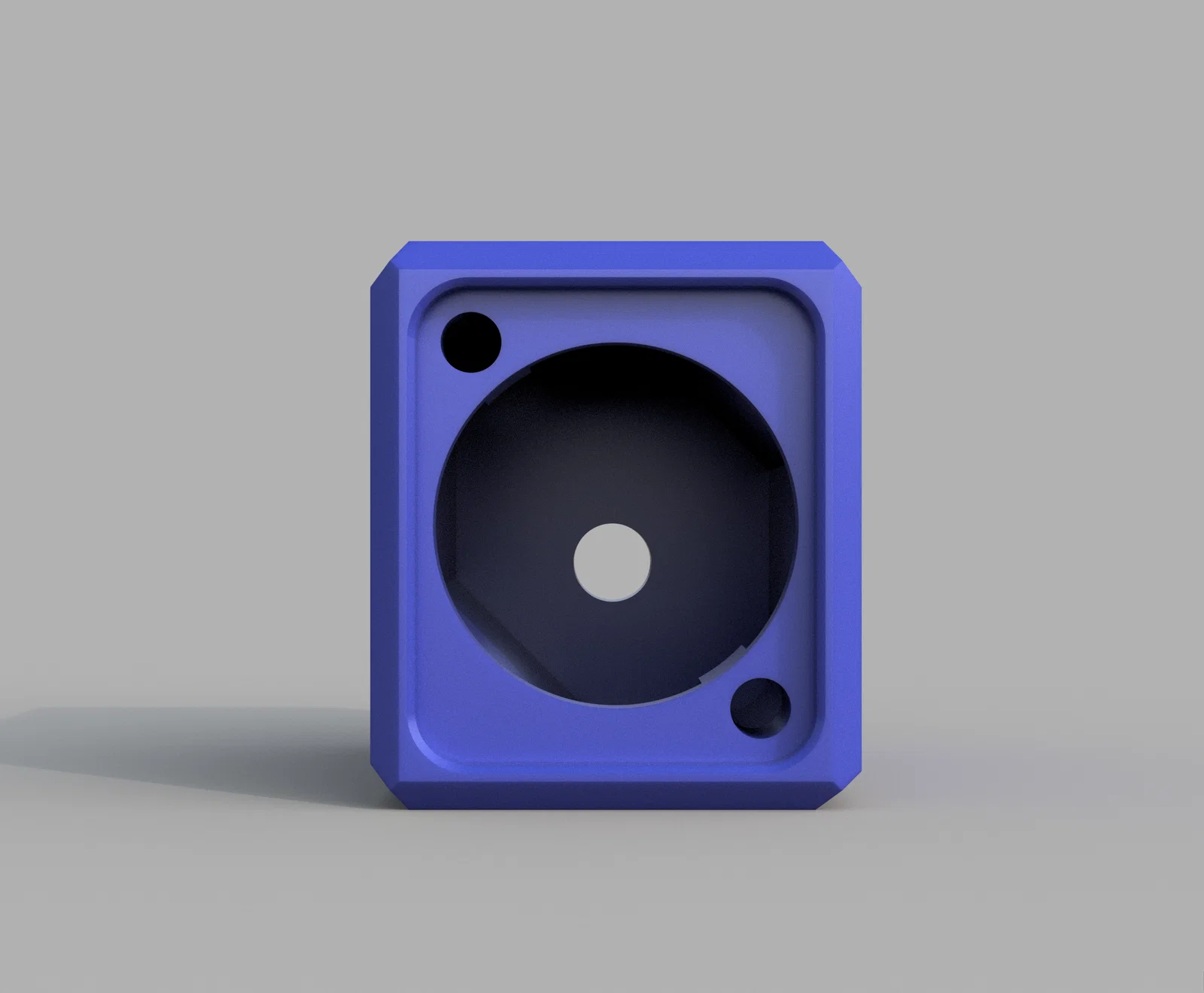

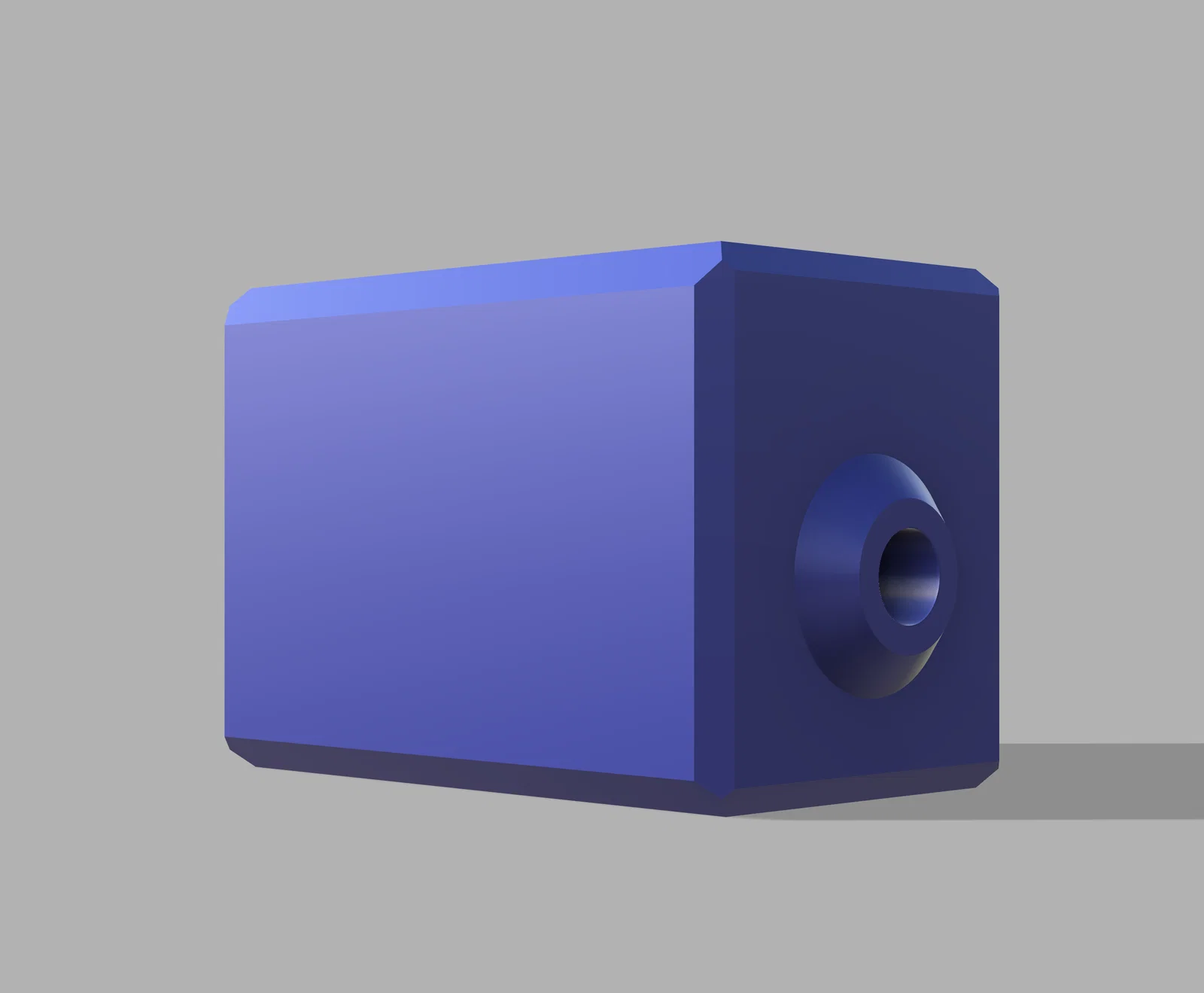

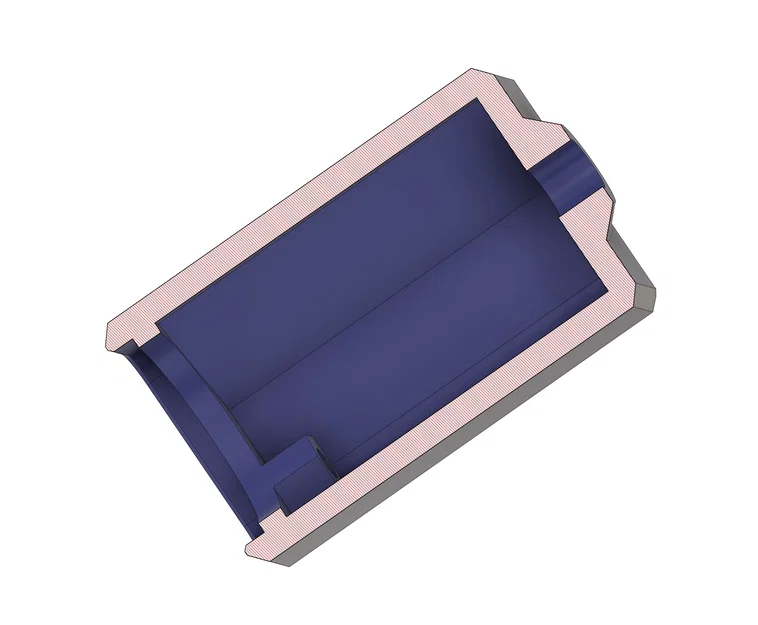

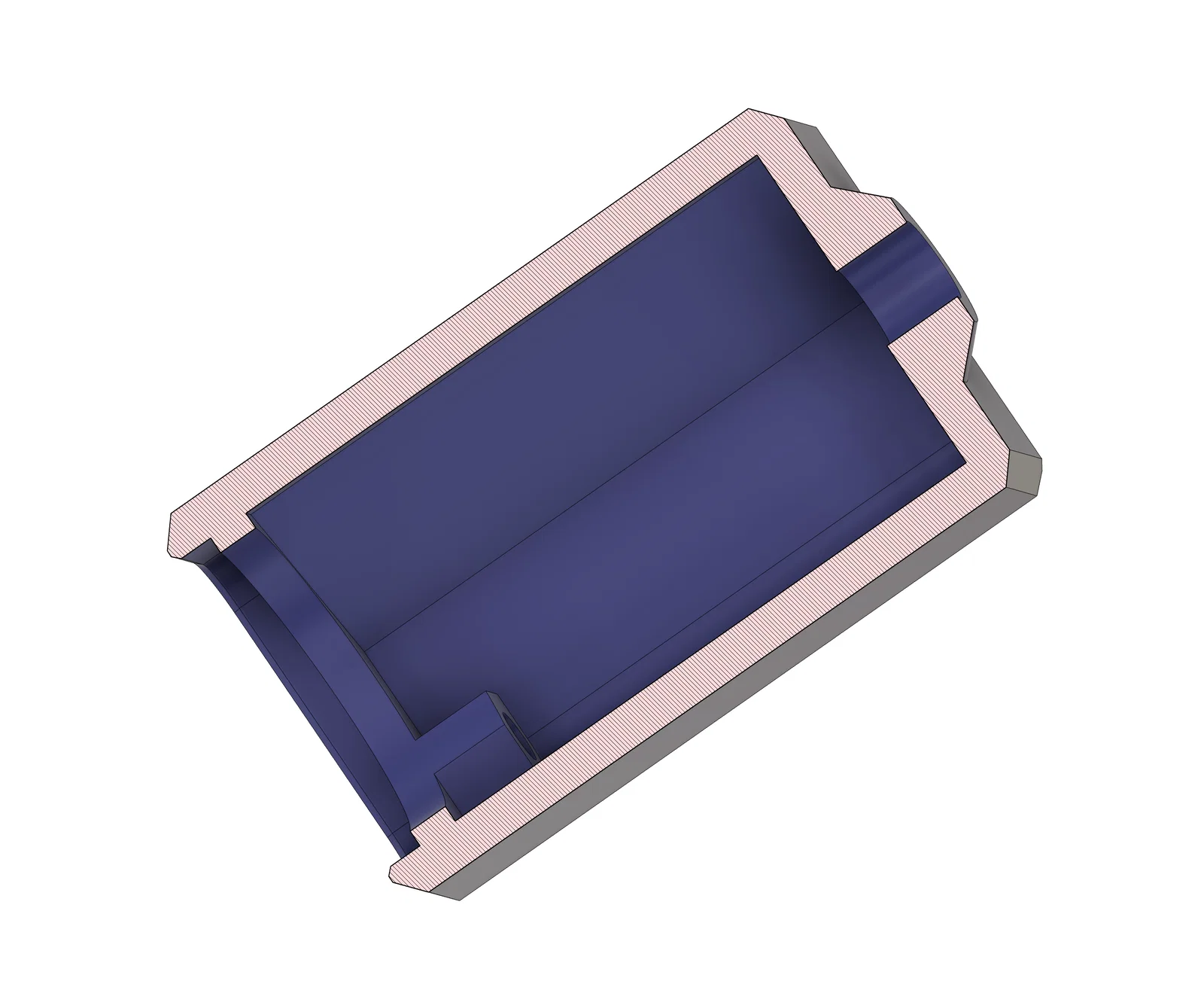

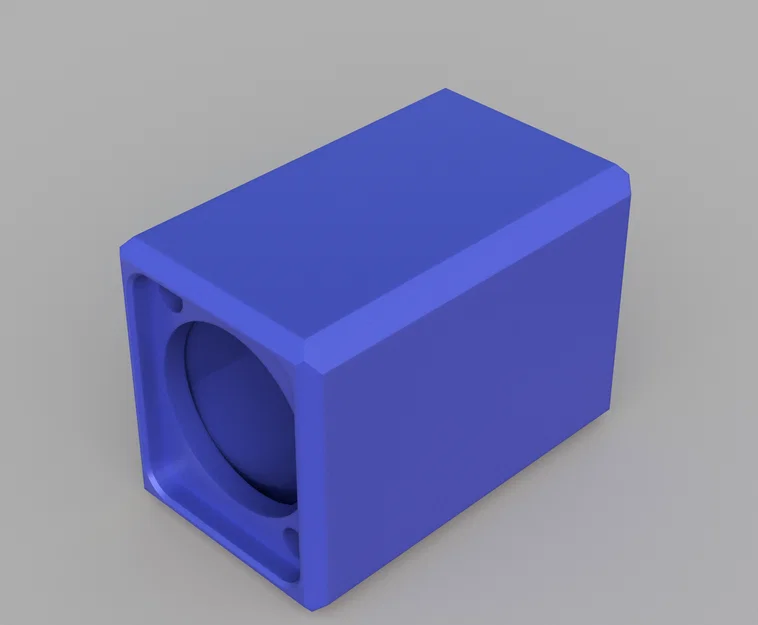

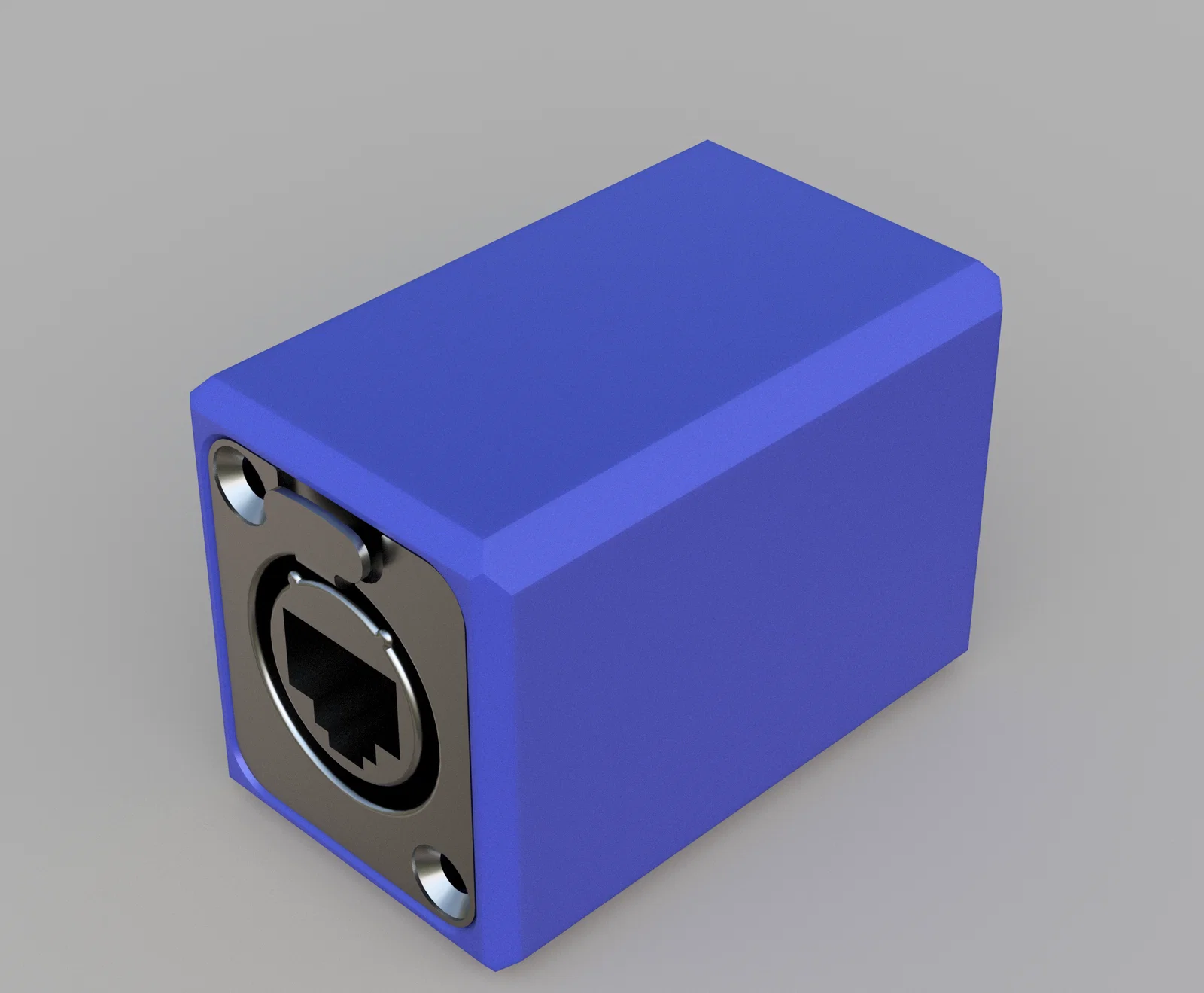

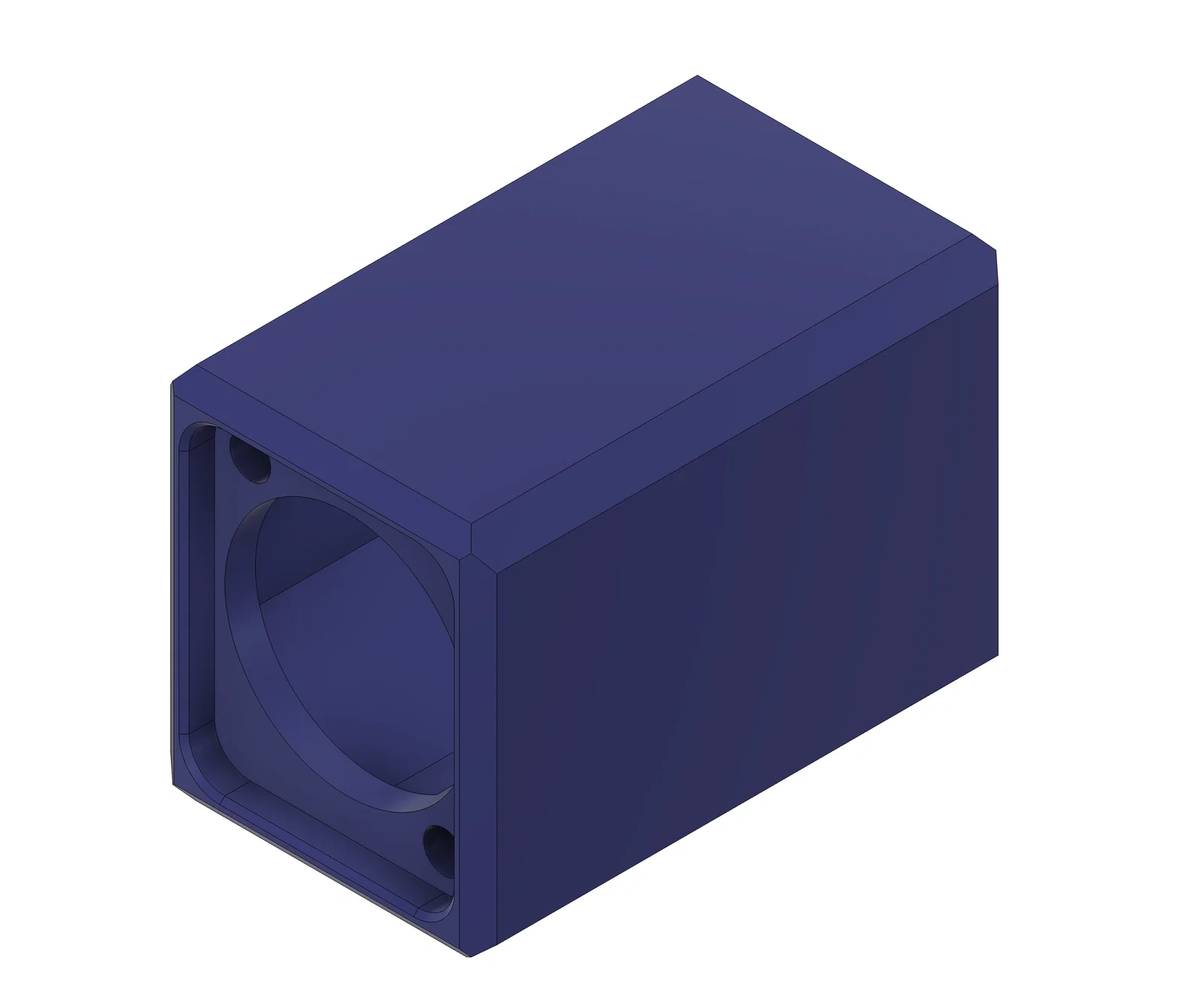

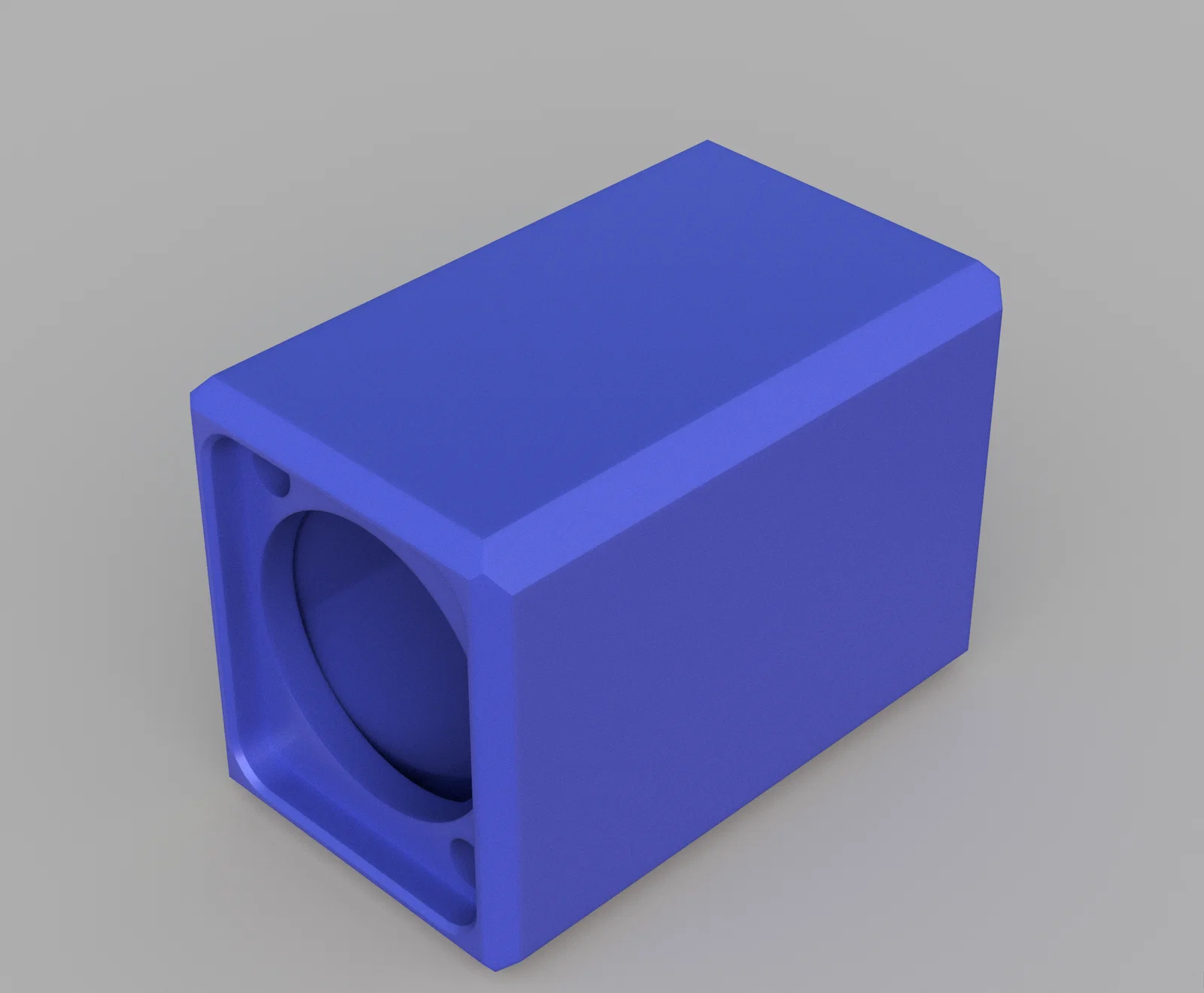

Adapter để gắn (mount) connector panel Neutrik NE8FDX-Y6 hoặc NE8FDX-Y6-B và nối ra dây Ethernet Cat6A tiêu chuẩn.

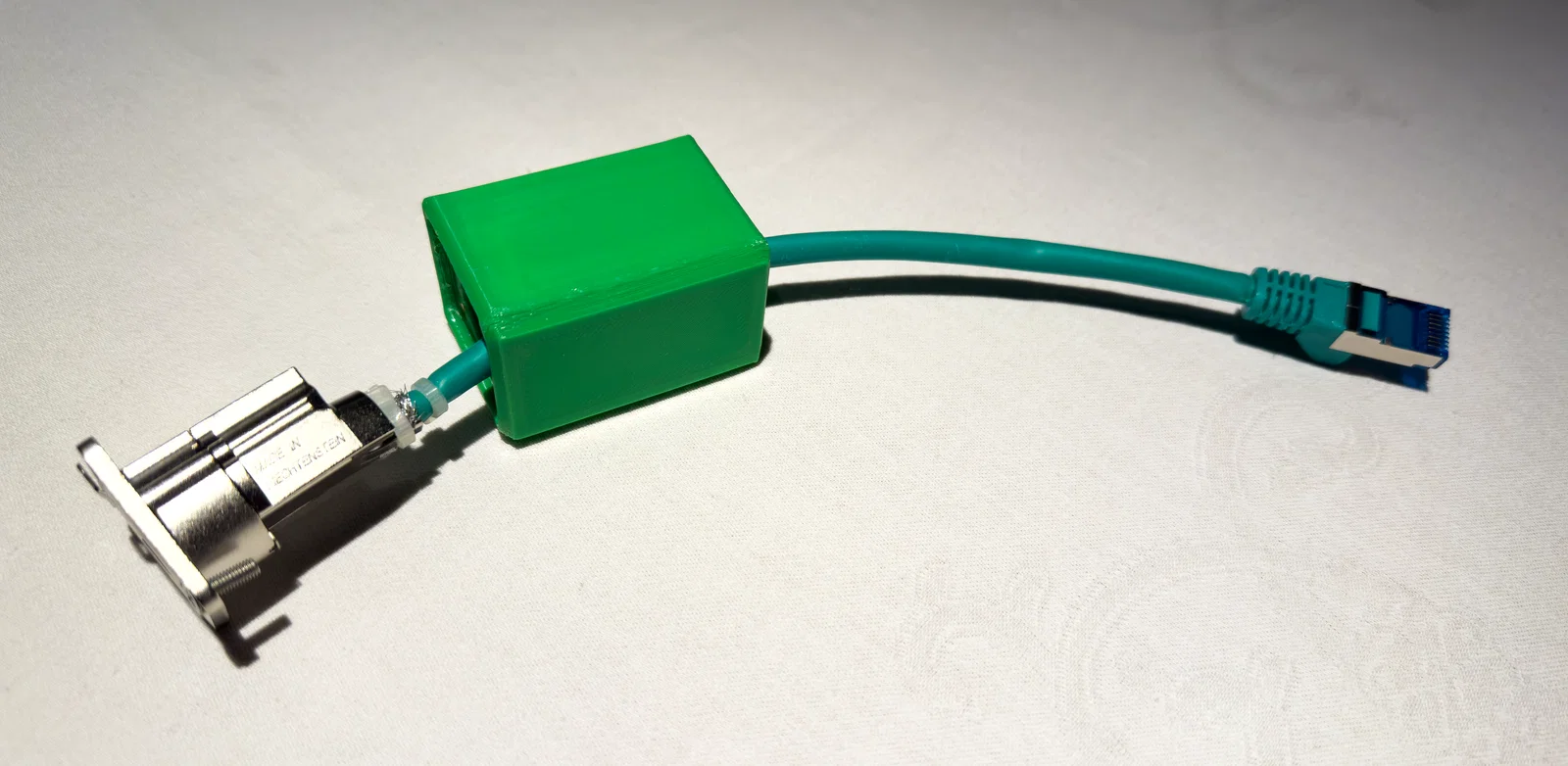

Mình dùng một sợi patch cable Cat6A dài 50cm rồi cắt đôi để ra được 2 sợi pigtail.

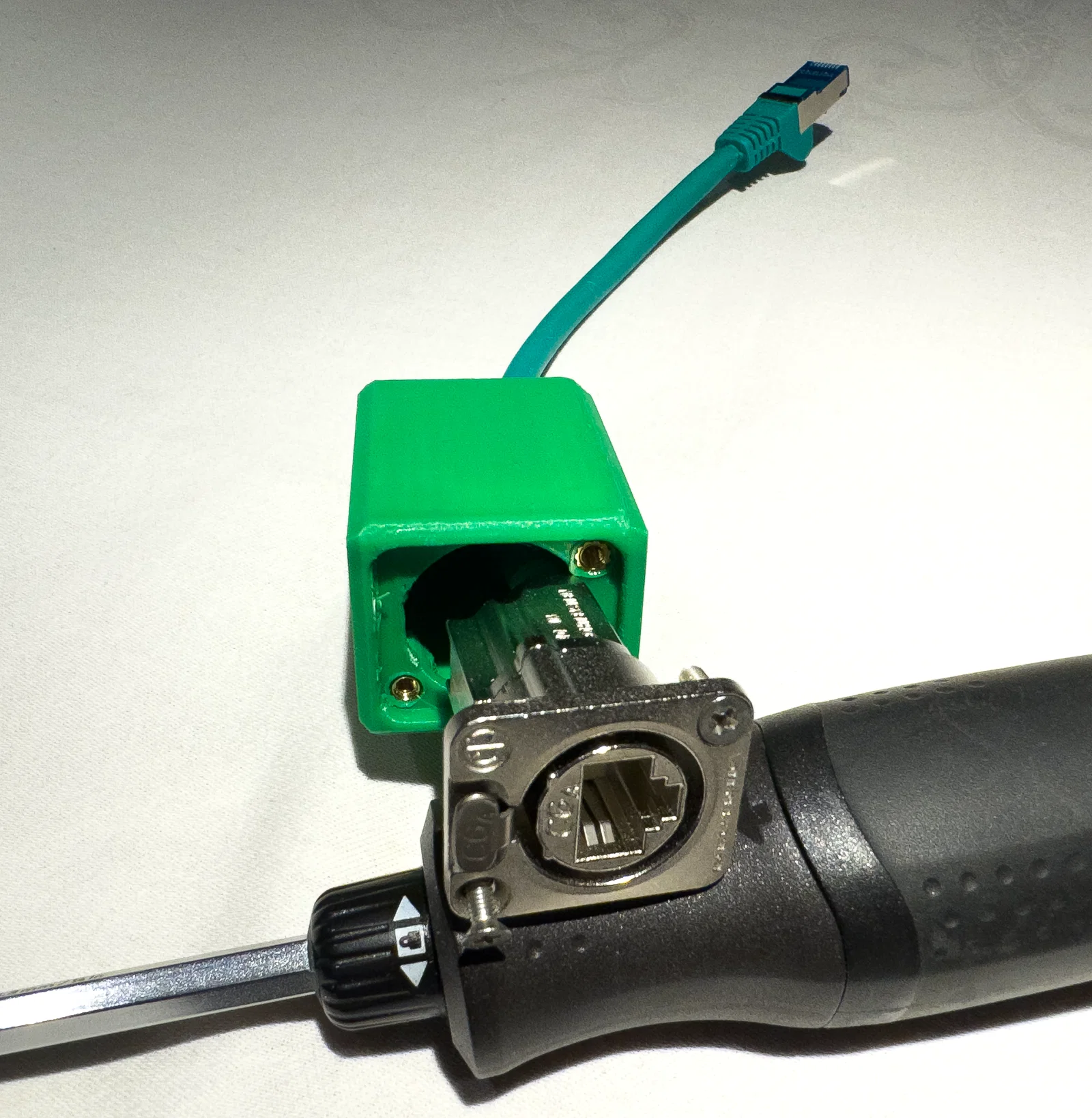

Bạn sẽ cần 2 con insert đồng ren M3 (cnckitchen.store hoặc loại tương tự) để bắt chặt connector panel bằng 2 vít M3x10.

In không cần support, đặt mặt hẹp xuống bàn in.

Thẻ

ethercon neutrik pigtail rj45

Giấy phép

Tác phẩm này được cấp phép theo

Creative Commons — Attribution — Noncommercial — Share Alike

CC-BY-NC-SA

Yêu cầu ghi công

Remix & phái sinh Được phép

Sử dụng thương mại Không được phép

File mô hình

TẤT CẢ FILE MÔ HÌNH (3 Tập tin)
