Led Matrix 16x16 phản ứng âm thanh, nguồn USB Type-C, Wled & Quinled Dig-Uno

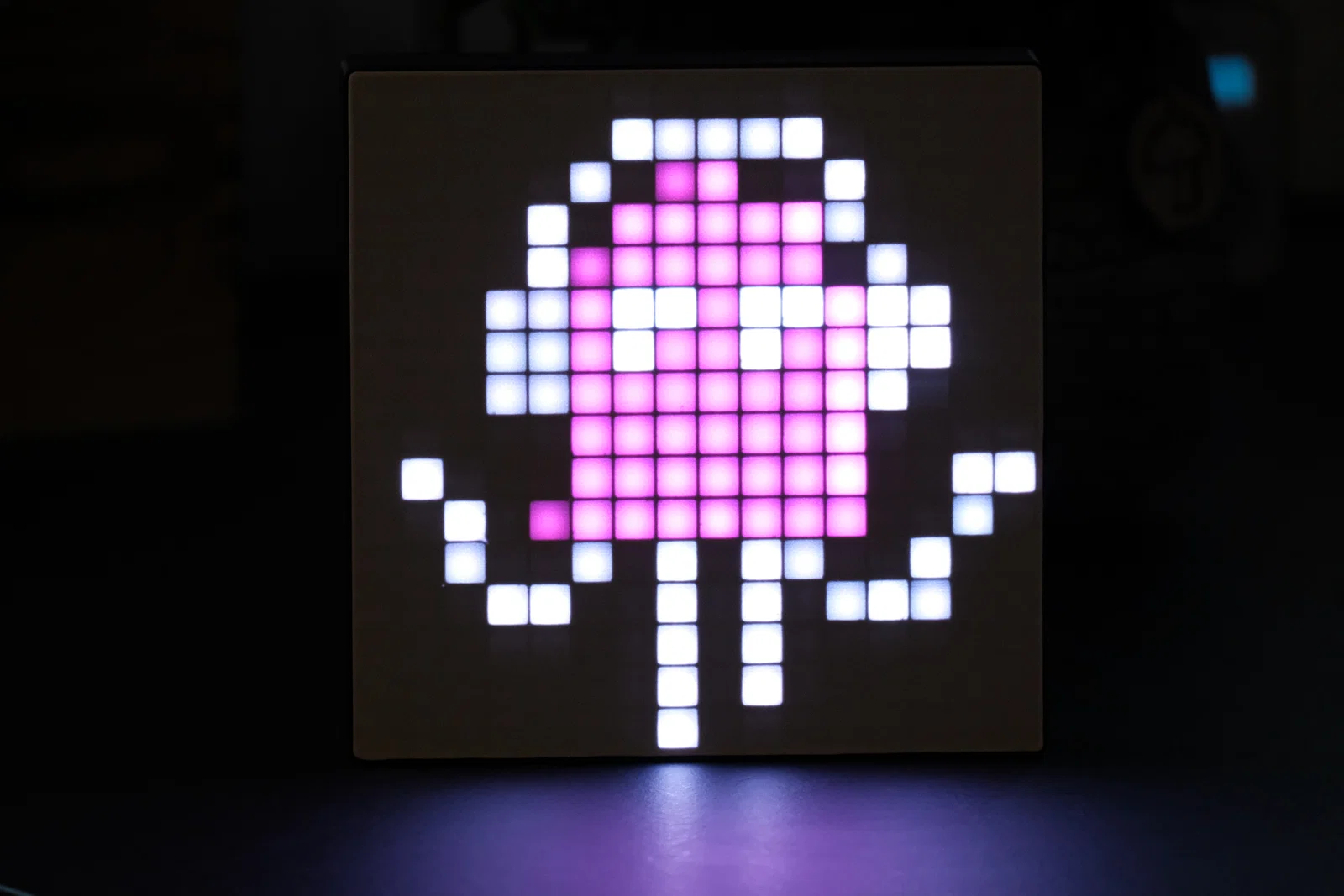

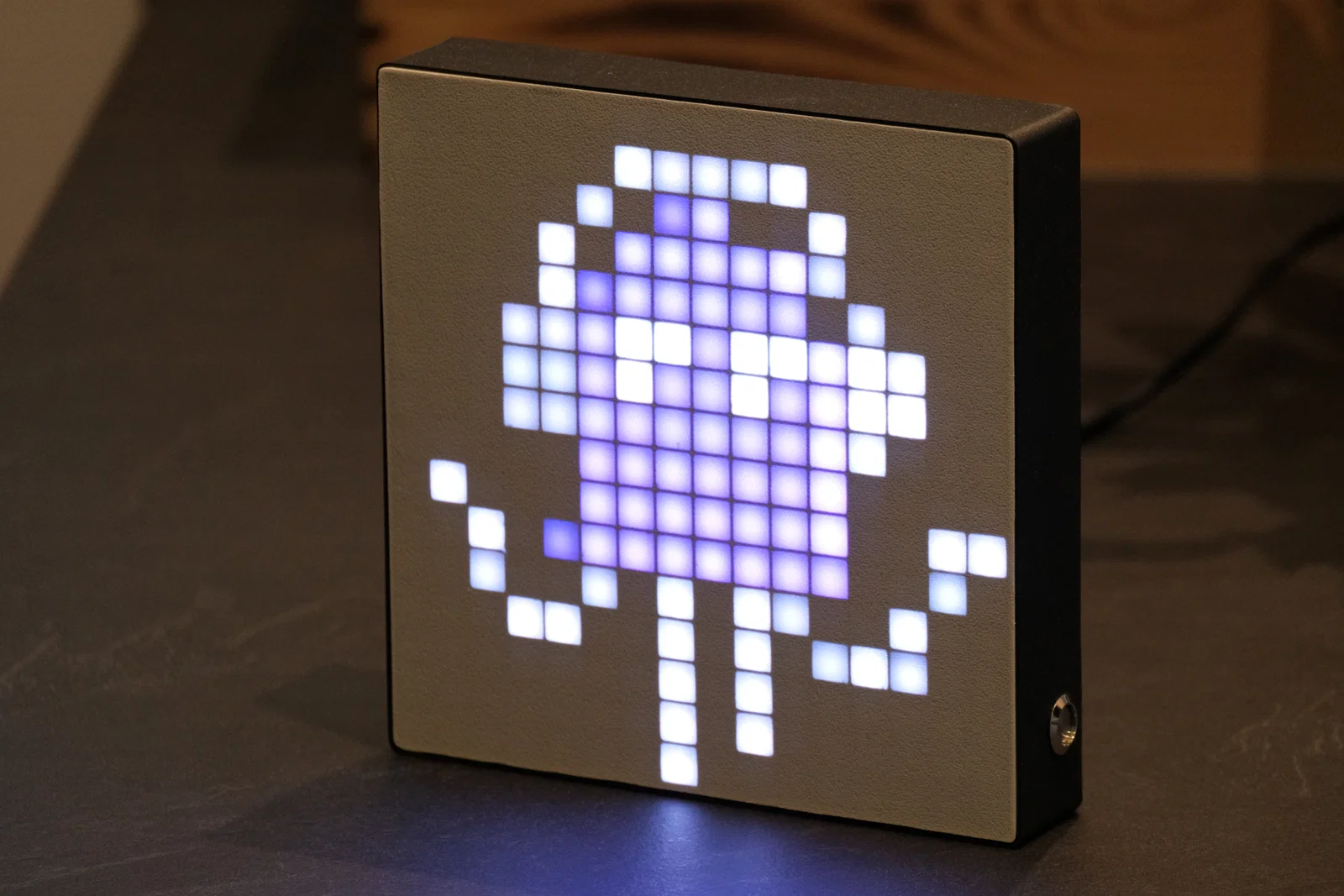

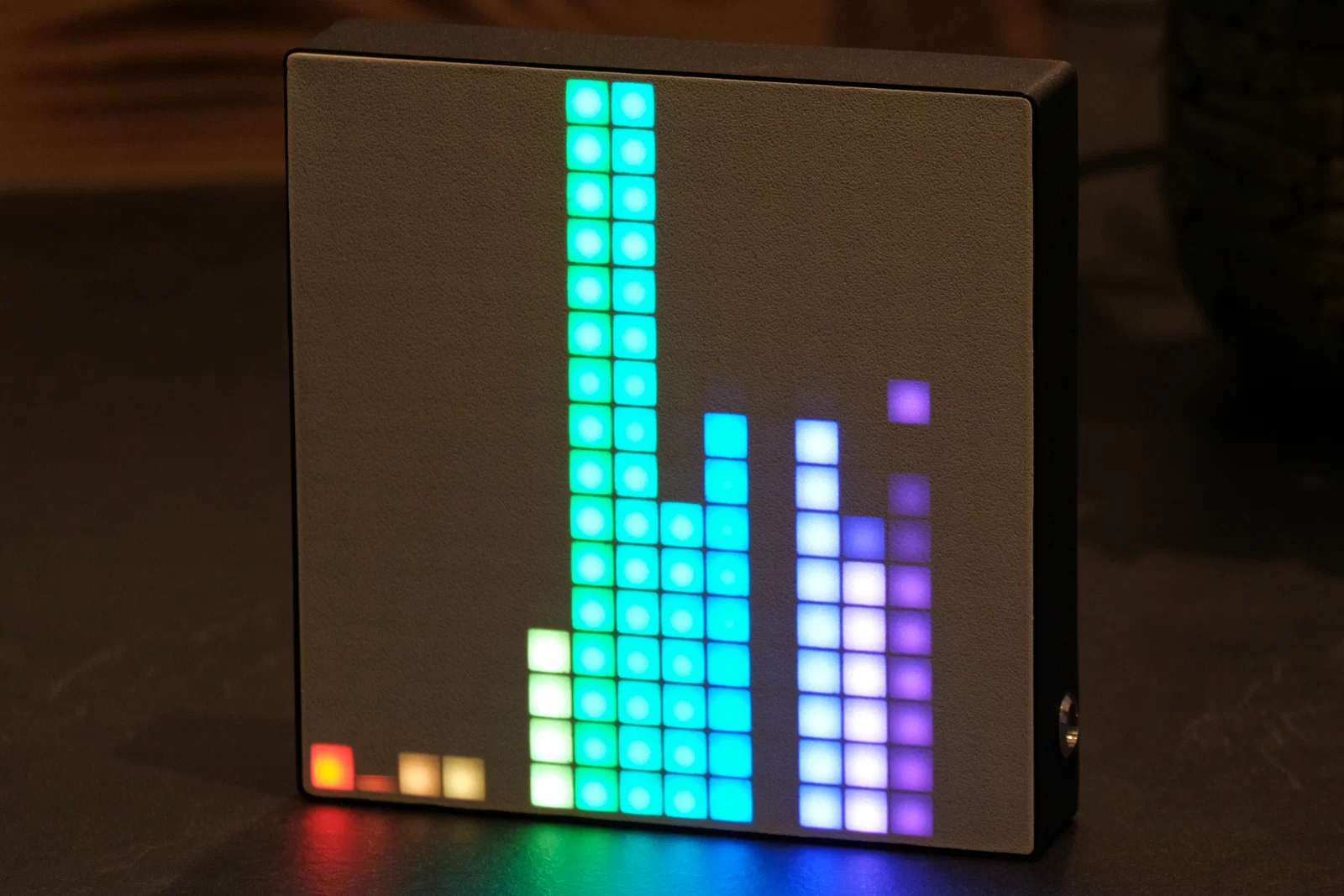

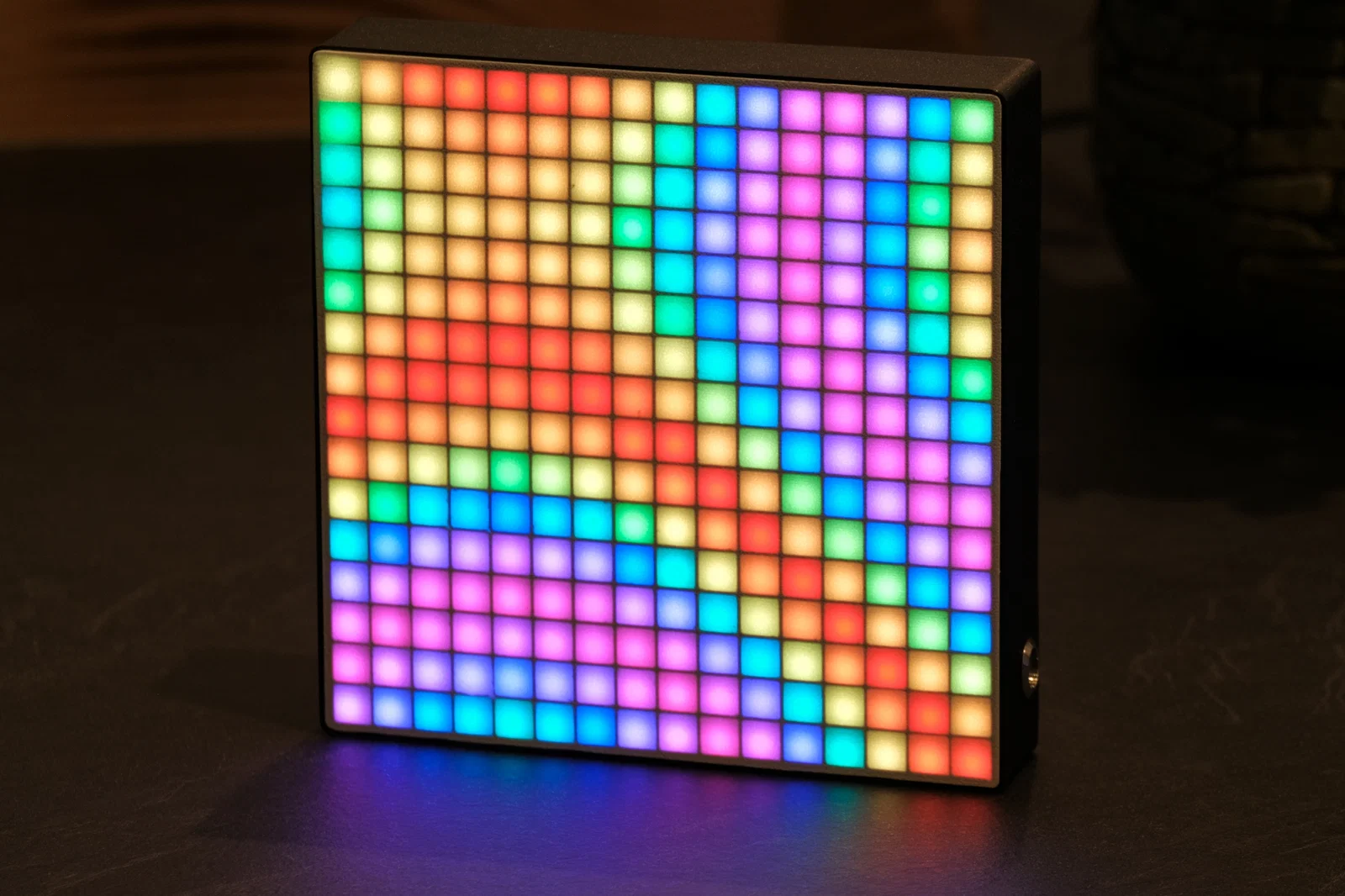

Đây là thiết kế của mình cho một màn hình led matrix 16 x 16 tối giản, gọn gàng, có chế độ phản ứng theo âm thanh (sound reactivity). Thiết kế có thể để đứng hoặc treo lên tường.

BOM:

• các chi tiết in 3D
• Tấm LED dẻo 16x16 WS2812B RGB Digital LED Panel Flexible, ví dụ: https://www.aliexpress.com/item/1005005265507780.html (chọn biến thể 16x16)
• Công tắc 12 mm dạng latching hoặc momentary (tùy bạn muốn loại nào, xem hướng dẫn lắp ráp), ví dụ: https://www.aliexpress.com/item/32677568815.html
• Mini 5V Usb Type C trigger board, ví dụ: https://www.aliexpress.com/item/1005005747801940.html (chọn 5V)
• Module micro kỹ thuật số INMP441, ví dụ: https://www.aliexpress.com/item/4001129197909.html
• Quinled Dig-Uno với Esp32 https://quinled.info/pre-assembled-quinled-dig-uno/ (mình dùng bản diy), các controller Wled khác cũng có thể vừa
• 8 viên nam châm neodymium tròn 6x3 mm, ví dụ: https://www.aliexpress.com/item/1005001991968667.html
• Adapter/charger nguồn Usb Type C, ví dụ: https://www.aliexpress.com/item/1005005394292642.html
• Dây cáp Usb Type C, ví dụ: https://www.aliexpress.com/item/1005005058173952.html (mình khuyên chọn dài 2 hoặc 3 m)
• keo 502 (super glue)

Hướng dẫn in 3D:

• in ít nhất bằng PETG hoặc tốt hơn là ABS/ASA. Linh kiện điện tử khá nóng nên PLA sẽ mềm và bị biến dạng. Tin mình đi, mình có test rồi.
• nếu dùng ABS/ASA thì có thể cần brim (ví dụ 3 mm) để bám góc tốt hơn
• in phần “Diffusor” bằng màu trắng. Diffusor chỉ dày 0.2 mm (để sáng tối đa) nên nhớ đảm bảo first layer thật chuẩn. Dĩ nhiên bạn có thể thử filament đen trong mờ, mình chưa test.
• in phần “Separator” màu đen hoặc bất kỳ màu đục (opaque) nào để tách điểm (pixel) rõ nhất
• màu của các phần còn lại không quan trọng

Hướng dẫn lắp ráp:

1. Dùng vài giọt keo 502 để dán “Separator” vào trong “Diffusor”. Chú ý đúng chiều của “Separator”. Mặt có các khe hở là mặt sau. Các khe này để chừa chỗ cho điện trở trên pcb của matrix.
2. Tháo hàn (desolder) dây power injection (dây ở giữa) ra khỏi pcb của led matrix

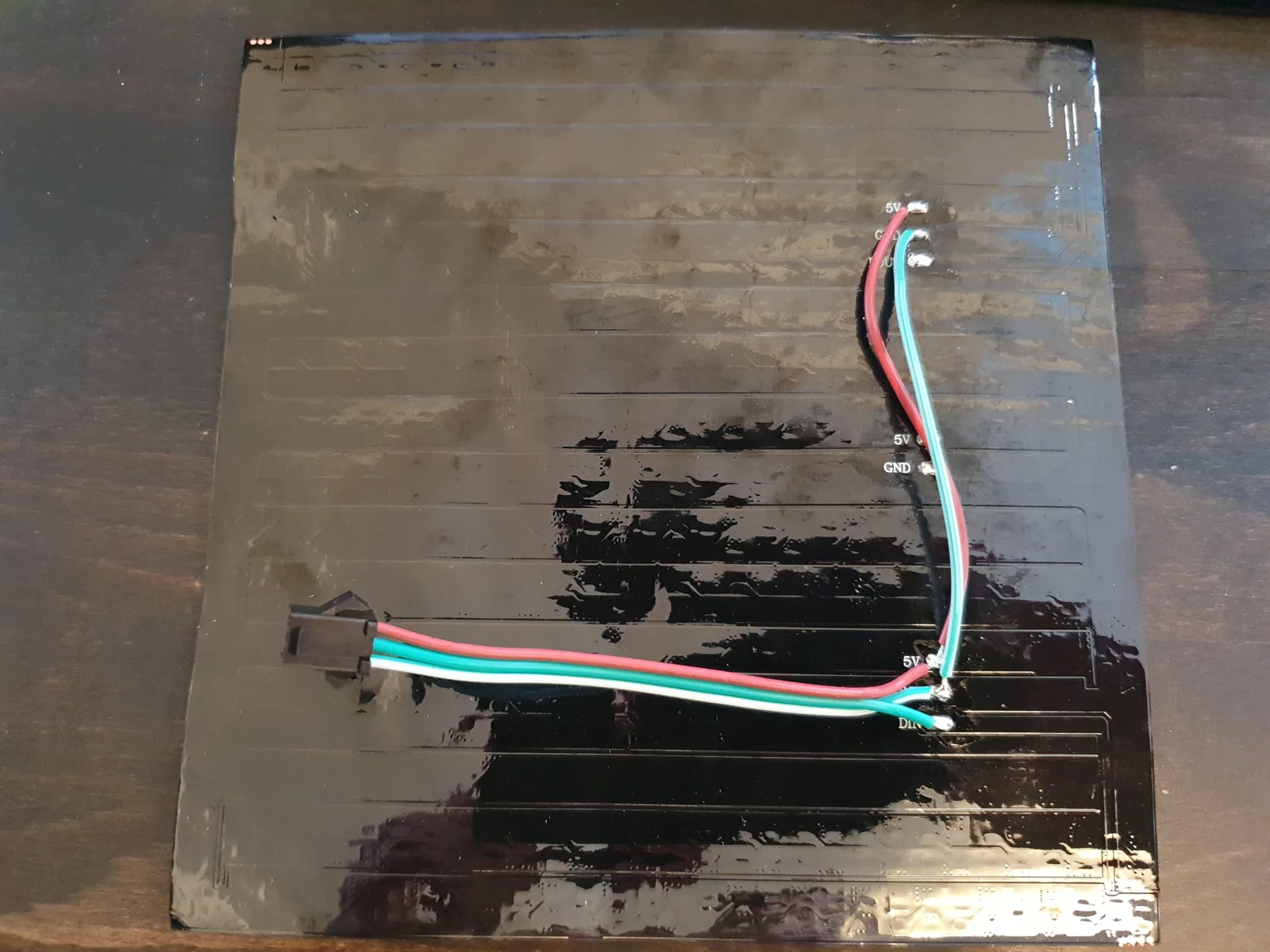

3. Hàn nối plus và minus của dây output vào plus và minus của dây input, đồng thời tháo hàn dây data output (xem ảnh). Làm vậy để độ sáng đều hơn và lắp ráp đơn giản hơn
4. Hàn module micro vào board Dig-Uno bằng dây dài khoảng 3 cm theo hướng dẫn ở đây: https://quinled.info/dig-uno-quad-microphone-guide/#digital-microphone
5. Dán “InnerBase” vào “Frame”

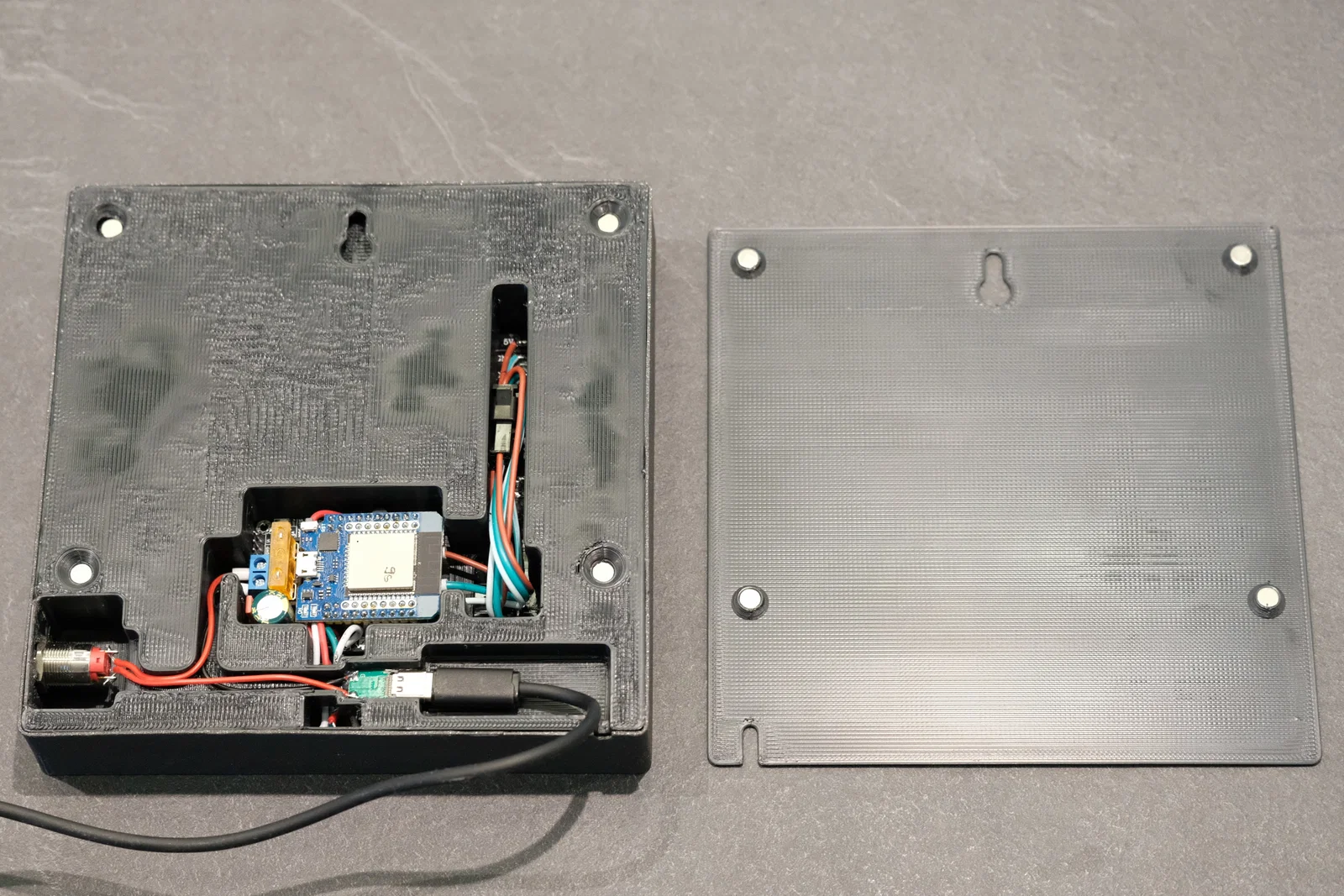

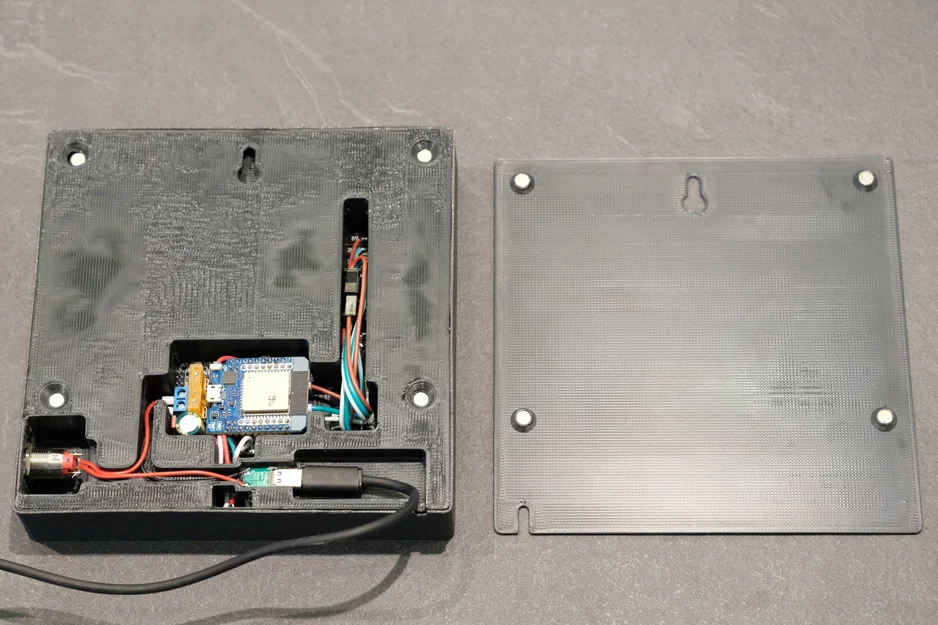

6. Lắp nút bấm, board Type C và Dig-Uno/Wled controller lên “InnerBase”.
   • Module type c cần phải dán keo.
   • Dig-Uno nên vừa khít kiểu friction fit
   • Bạn có thể dùng nút latching làm nút nguồn bằng cách ngắt đường plus từ module type c, hoặc dùng nút momentary nối vào một chân input của Dig-Uno để điều khiển Wled
7. Hàn dây (chắc dễ hiểu thôi).
8. Gắn led matrix vào, rồi cắm vào controller

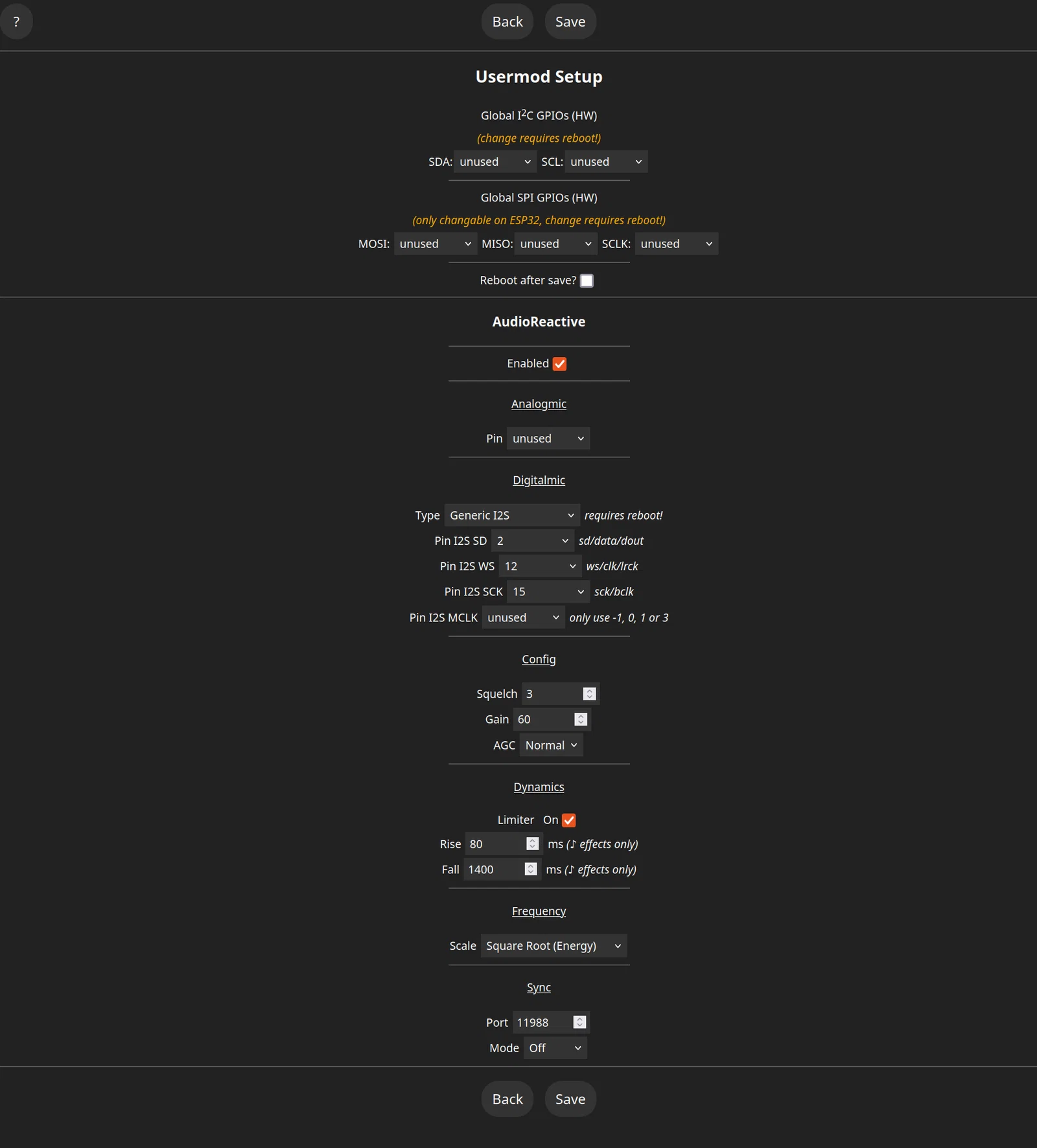

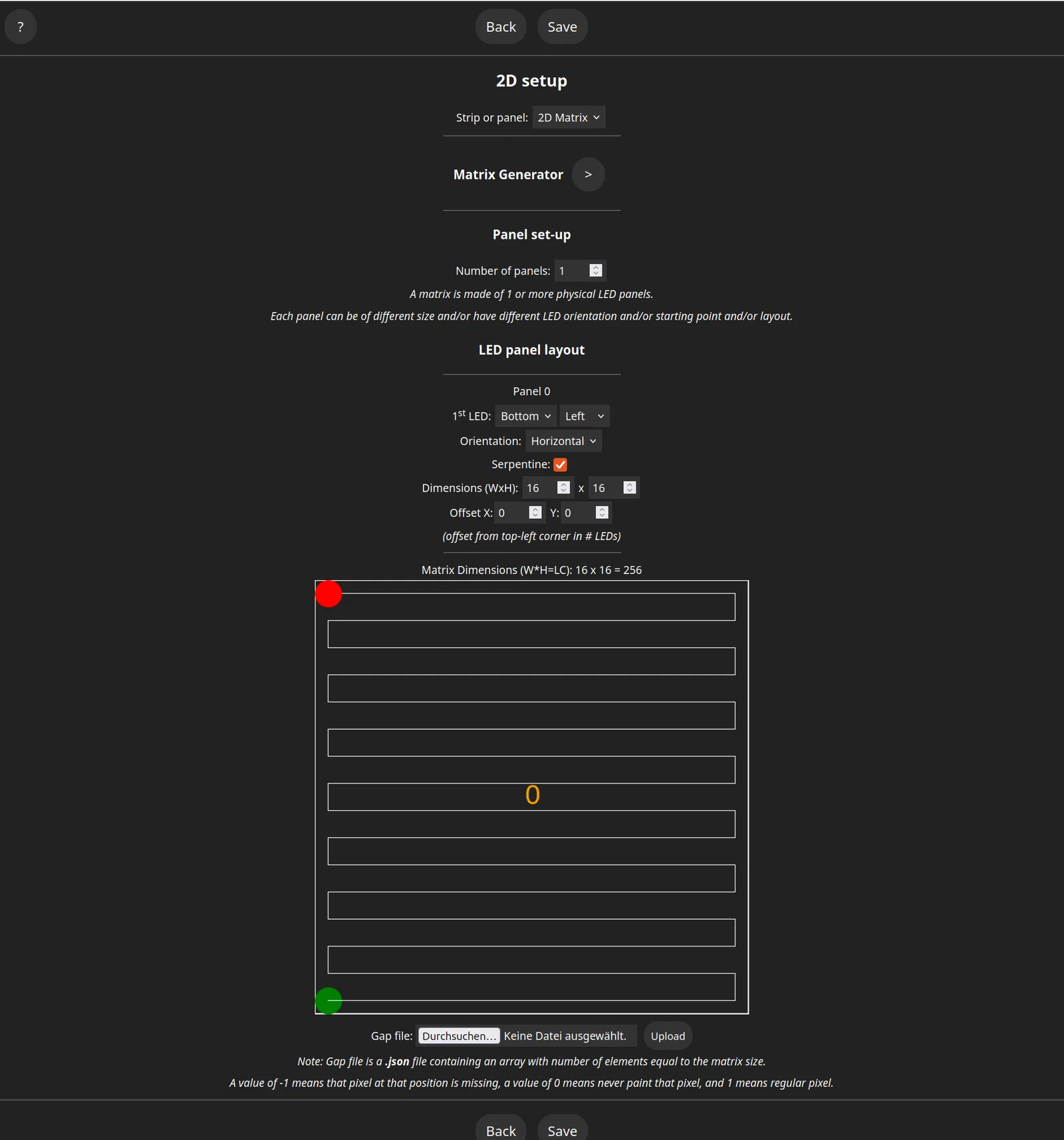

9. Cài Wled bản sound reactive (ví dụ qua https://install.wled.me hoặc https://install.quinled.info ) và cấu hình
10. Test thử
11. Dán “Diffusor” (bên trong đã dán “Separator”) vào “Frame”. Led matrix không bắt buộc phải dán, nhưng bạn có thể dán để lúc nào cũng canh thẳng đúng vị trí
12. Dán nam châm vào “InnerBase” và “Backside”. Nhớ để đúng cực.

File CAD có đính kèm. Cứ thoải mái remix.
